兩臺USR-W630s 無線連接實現STA串口從機到AP網口的MODBUS轉換示例

一、資料下載

USR-W630s 說明書官網下載鏈接：http://guoyijianzhu.cn/Download/1441.html

MODBUS SLAVE軟件和MODBUS POLL軟件，百度自行下載

二、硬件連接

1、所需物品

USR-W630s 產品 2個

12V電源適配器 2個

USB-RS232串口線 1條

超五類網線1條

筆記本電腦 1臺

2、硬件連接

AP的USR-W630s LAN口網線直連電腦，電腦本地網卡動態獲取IP，電腦下載安裝MODBUS POLL軟件模擬MODBUS TCP主機。

STA的USR-W630s 232串口接USB-RS232串口線到電腦USB口，電腦下載安裝MODBUS SLAVE 軟件，打開串口模擬MODBUS RTU從機。

USR-W630s 接好WiFi天線，接12V電源適配器上電。

實際應用，USR-W630s串口接實際串口從機設備，串口參數和串口設備設置一致。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看STA的USR-W630s的USB-RS232串口線COM口號，COM4。

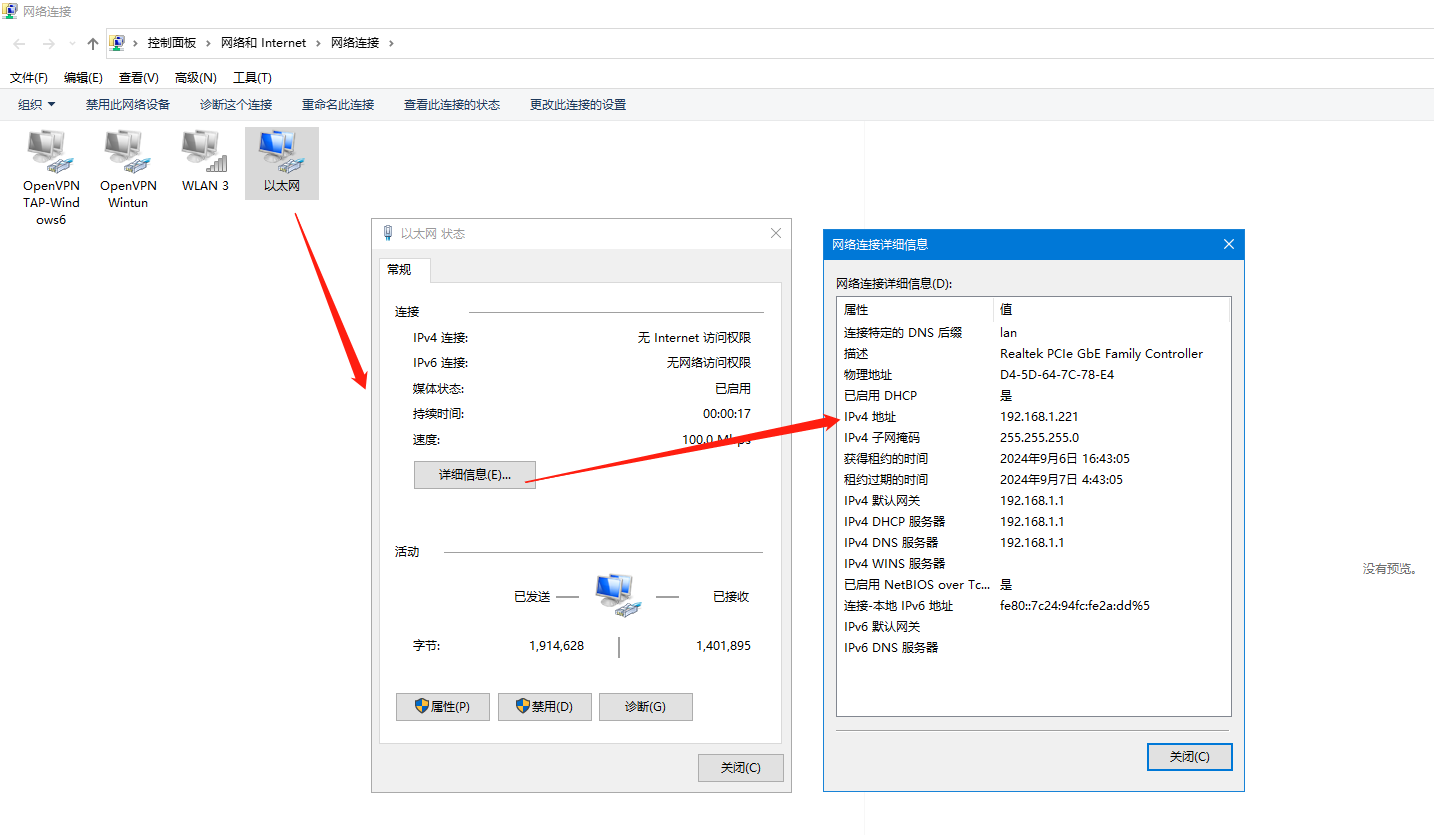

4、電腦從AP的USR-W630s的LAN口獲取IP

192.168.1.221

三、USR-W630s參數設置

1、USR-W630s AP參數設置

（1）連接USR-W630s 2.4GHZ WiFi，USR-W630s-232B

（2）登陸網頁，瀏覽器輸入192.168.1.1，登陸網頁用戶名和密碼都是admin

（3）2.4G無線熱點參數設置

WIFI名稱：USR-W630s-232B

加密類型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密碼：12345678

點擊應用，需要重新搜索WiFi，輸入密碼連接熱點后，重新瀏覽器輸入192.168.1.1登陸網頁。

（4）系統，重啟，執行重啟。

2、USR-W630s STA參數設置

（1）連接USR-W630s 2.4GHZ WiFi，USR-W630s-C320

（2）登陸網頁，瀏覽器輸入192.168.1.1，登陸網頁用戶名和密碼都是admin

（3）無線客戶端參數設置

基本設置，開啟2.4G無線客戶端

2.4G配置如下：

WIFI名稱：USR-W630s-232B

加密類型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密碼：12345678

網絡：wwan0

點擊應用。

（4）串口服務器，串口設置保持默認

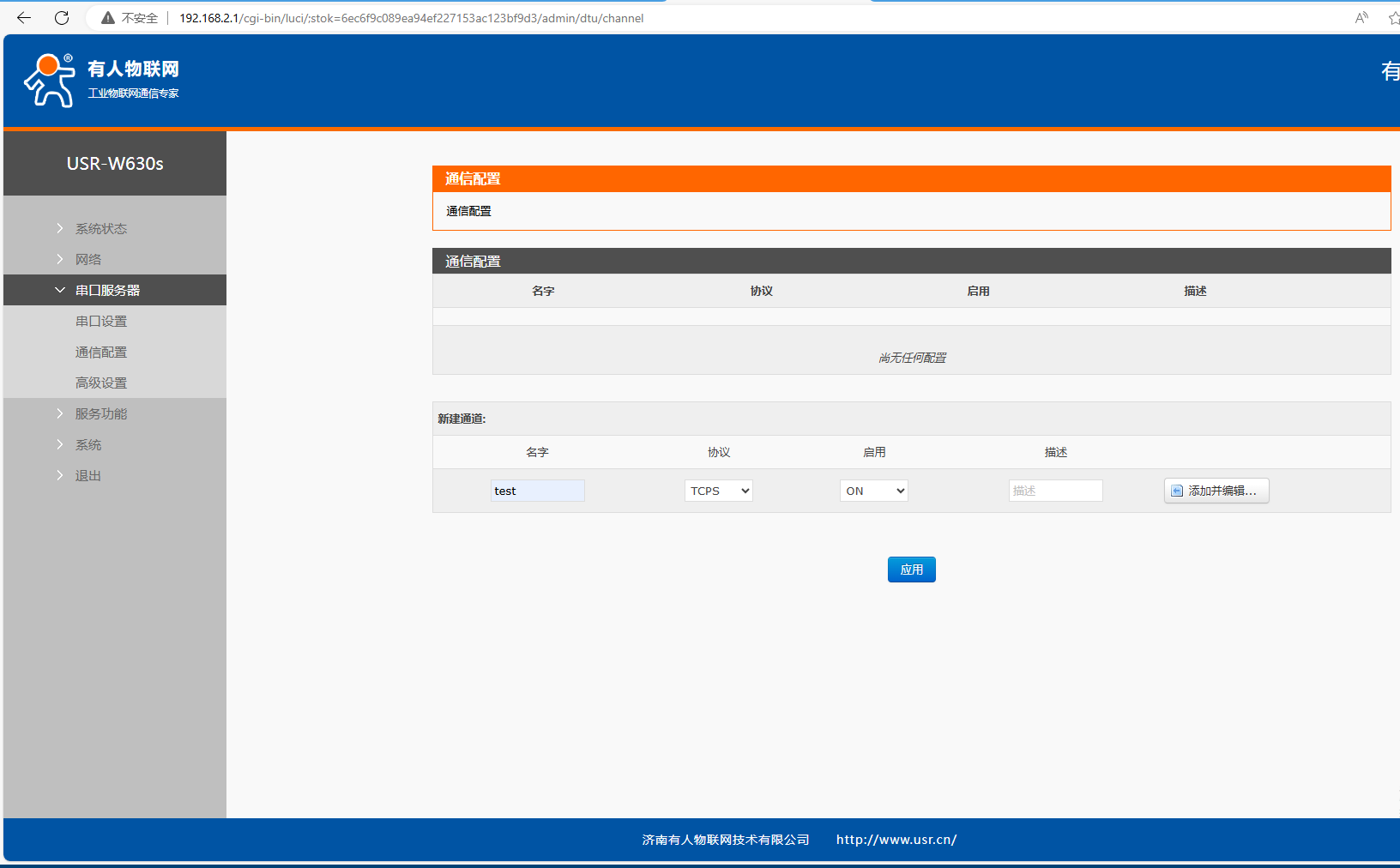

（5）串口服務器，通信配置，協議TCPS，應用ON，點擊添加并編輯。

本地端口：50，傳輸模式：ModbusRTU，通道綁定：COM2-232。

點擊應用。

（6）網絡，LAN，點擊修改，IPv4地址192.168.1.1，要改為和做AP的USR-W630s不一樣的網段IP。這里改為192.168.2.1，點擊應用。

需要重新搜索WiFi，輸入密碼連接熱點后，重新瀏覽器輸入192.168.2.1登陸網頁。

（7）系統，重啟，執行重啟。

3、USR-W630s STA網頁，無線客戶端，熱點信息可以查看無線連接狀態，連接AP之后，顯示AP熱點信息。

4、登陸AP的USR-W630s網頁，查看AP分配給STA的IP 是192.168.1.237，和AP網口下的電腦IP同網段，電腦和STA的USR-W630s可以建立MOBDUS TCP通訊。

四、串口MODBUS RTU轉網口MODBUS TCP通信

1、打開MODBUS SLAVE軟件，點擊Setup，從機地址Slave ID 用1，寄存器功能碼Function 用03，寄存器起始地址Address 用0，寄存器數量Quantity 用2。

2、打開MODBUS SLAVE軟件，點擊Connection，選擇USR-W630s的USB-RS232串口線COM口號COM4，打開串口，MODBUS SLAVE軟件的串口參數設置和USR-W630s的串口參數一致。點擊OK。

3、打開MODBUS POLL軟件，點擊Setup，從機地址Slave ID 用1，寄存器功能碼Function 用03，寄存器起始地址Address 用0，寄存器數量Quantity 用2。采集頻率Scan Rate 用1000ms。

4、打開MODBUS POLL軟件，點擊Connection，做MODBUS TCP連接USR-W630s 的IP:192.168.1.237和端口號：50。點擊OK。

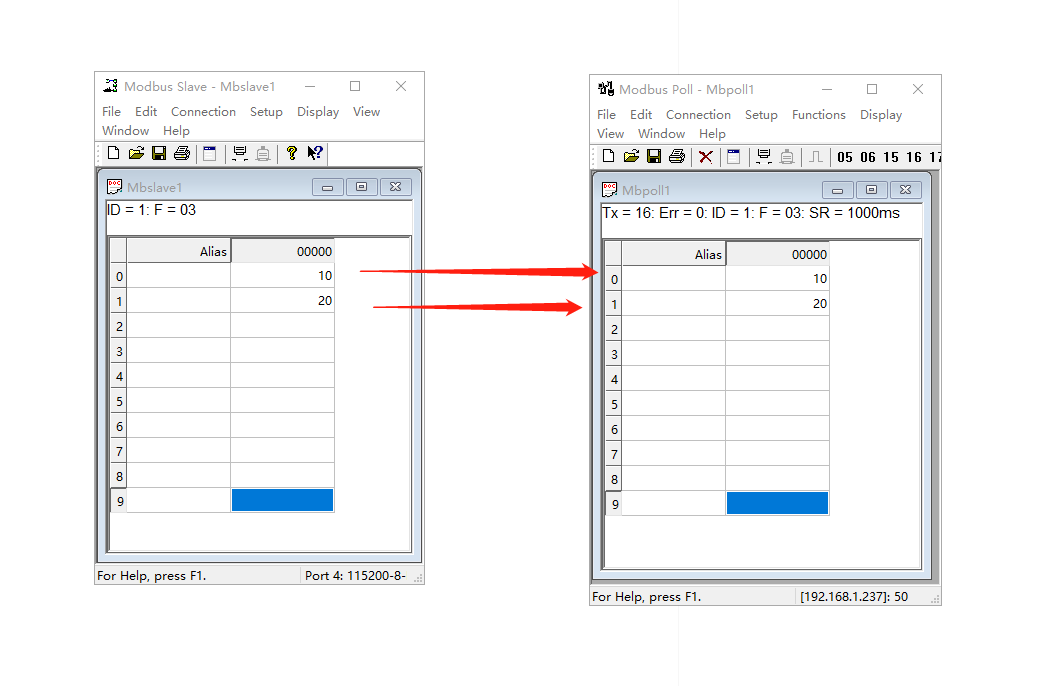

4、建立連接之后，改變MODBUS SLAVE的數據，MODBUS POLL對應讀取出數據。

點擊Display,最下面的Communication，可以監聽數據。

編寫人：金志方 編寫日期：2024-09-06

審核人：金志方 審核日期：2024-09-06

訂正版本：V1.0 訂正內容：初稿
