兩臺USR-W630s AP對STA一對一透?jìng)魇纠?/span>

一、資料下載

USR-W630s 說明書官網下載鏈接：http://guoyijianzhu.cn/Download/1441.html

調試助手軟件官網下載鏈接：http://guoyijianzhu.cn/Download/27.html

或者百度自行下載串口調試助手軟件，用于2個USR-W630s測試一對一串口通訊信。

二、硬件連接

1、所需物品

USR-W630s 產品 2個

12V電源適配器 2個

USB-RS232串口線 2條

筆記本電腦 1臺

2、硬件連接

兩個USR-W630s的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電，接好WiFi天線。

實際應用，USR-W630s串口接實際串口設備，串口參數和串口設備設置一致。

3、查看端口號

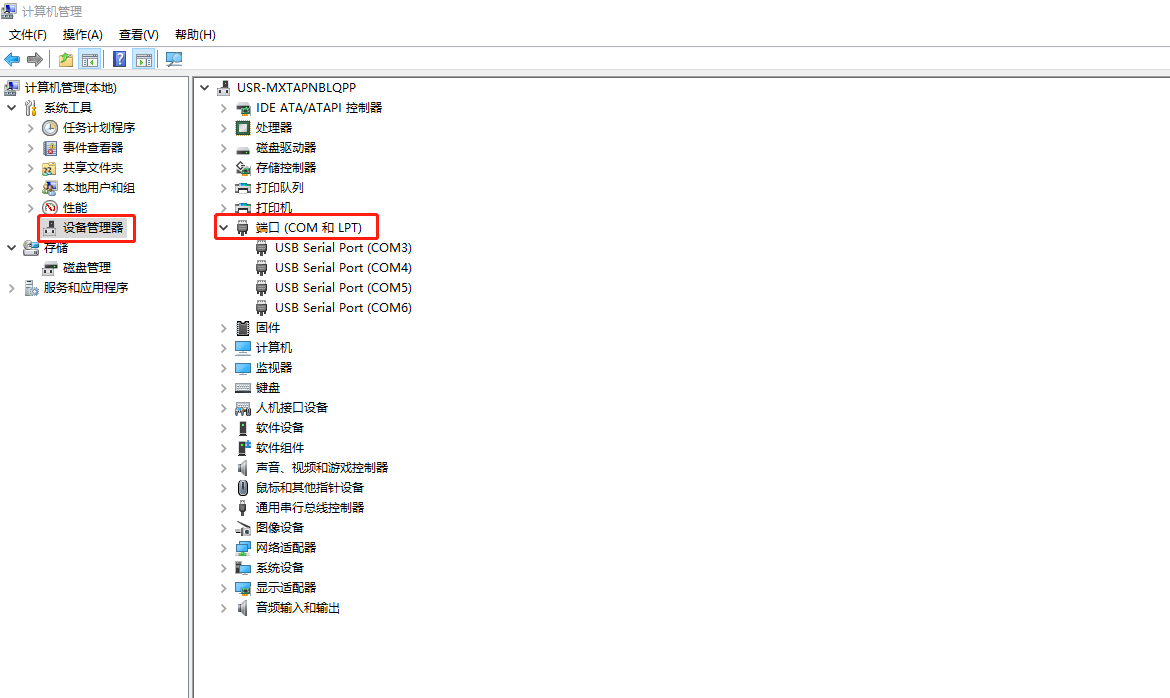

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看兩個USR-W630s的USB-RS232串口線COM口號，COM3和COM4。

三、USR-W630s參數設置

1、USR-W630s AP參數設置

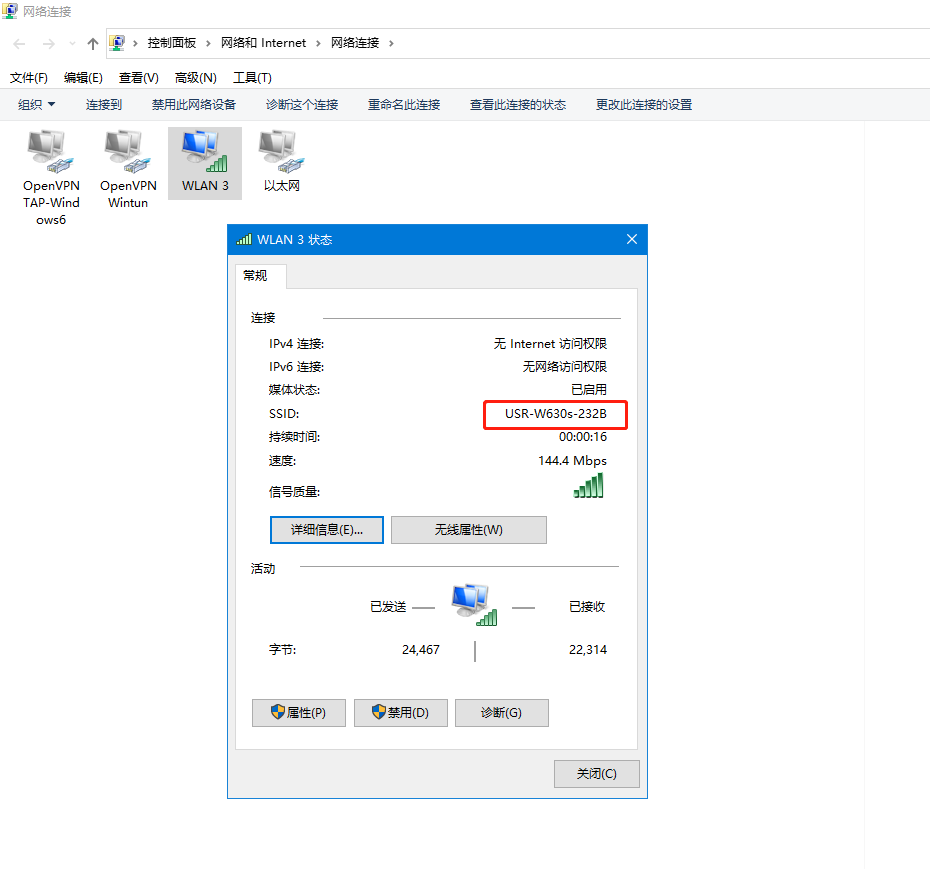

（1）連接USR-W630s 2.4GHZ WiFi，USR-W630s-232B

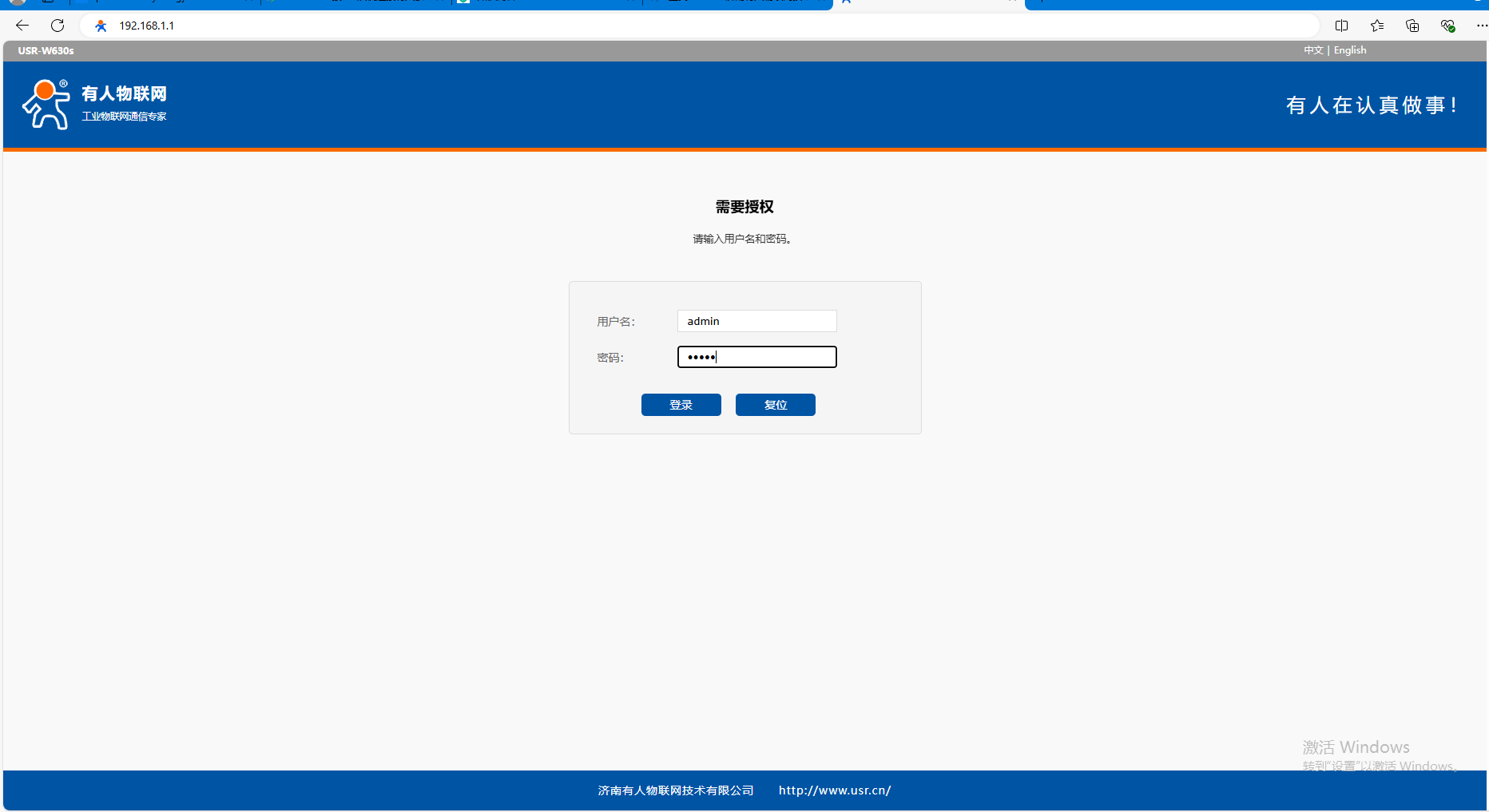

（2）登陸網頁，瀏覽器輸入192.168.1.1，登陸網頁用戶名和密碼都是admin

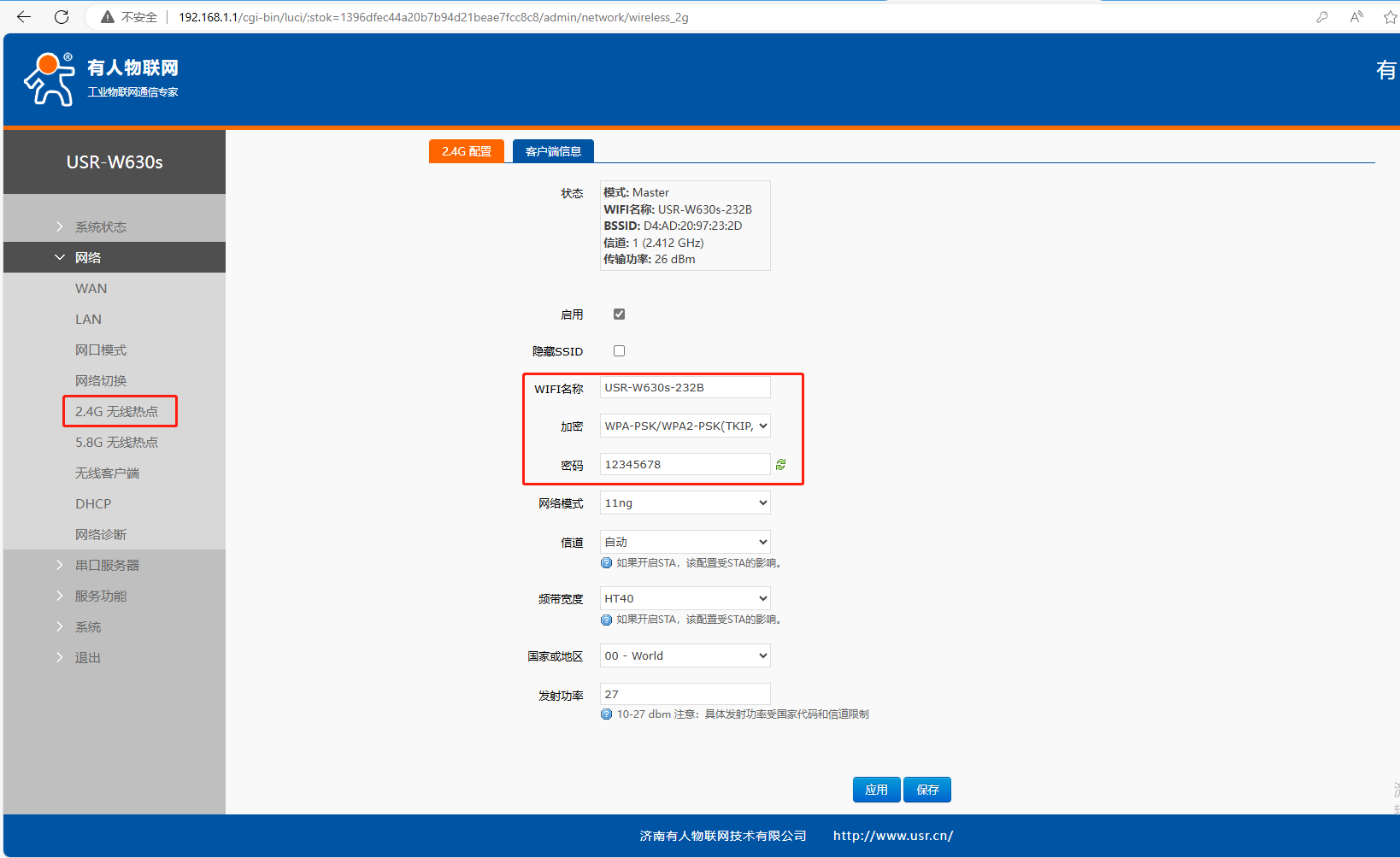

（3）2.4G無線熱點參數設置

WIFI名稱：USR-W630s-232B

加密類型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密碼：12345678

點擊應用，需要重新搜索WiFi，輸入密碼連接熱點后，重新瀏覽器輸入192.168.1.1登陸網頁。

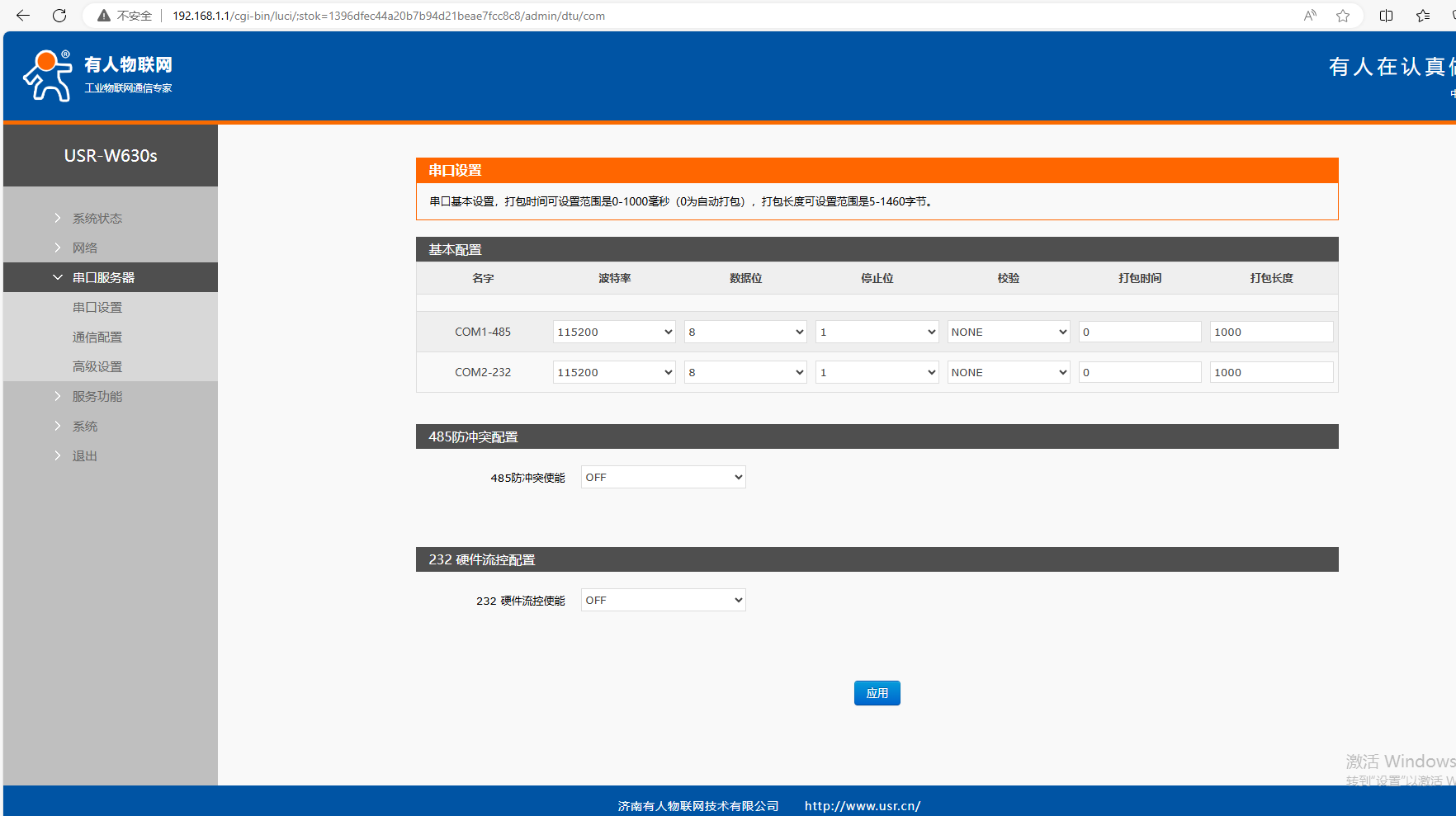

（4）串口服務器，串口設置保持默認

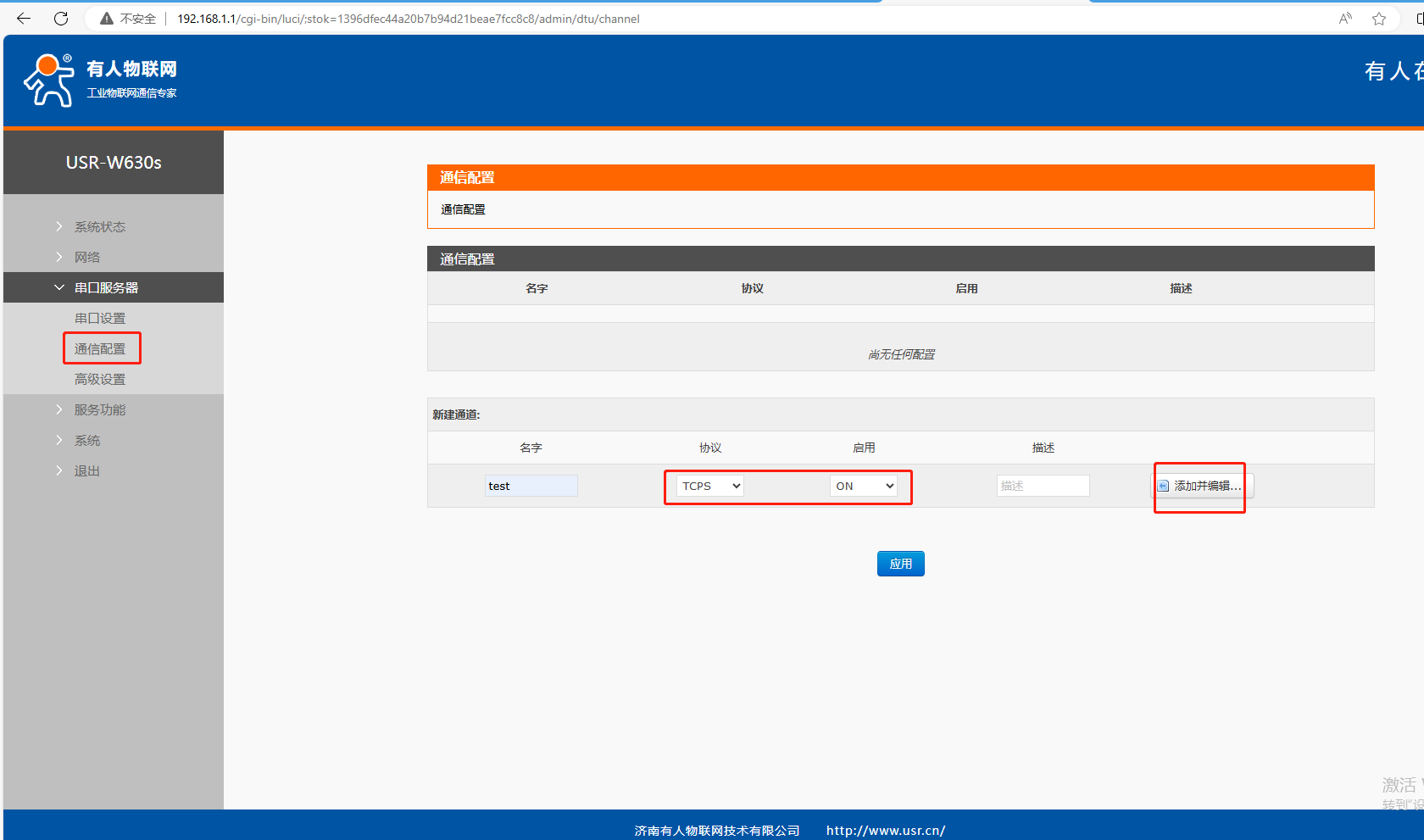

（5）串口服務器，通信配置，協議TCPS，應用ON，點擊添加并編輯。

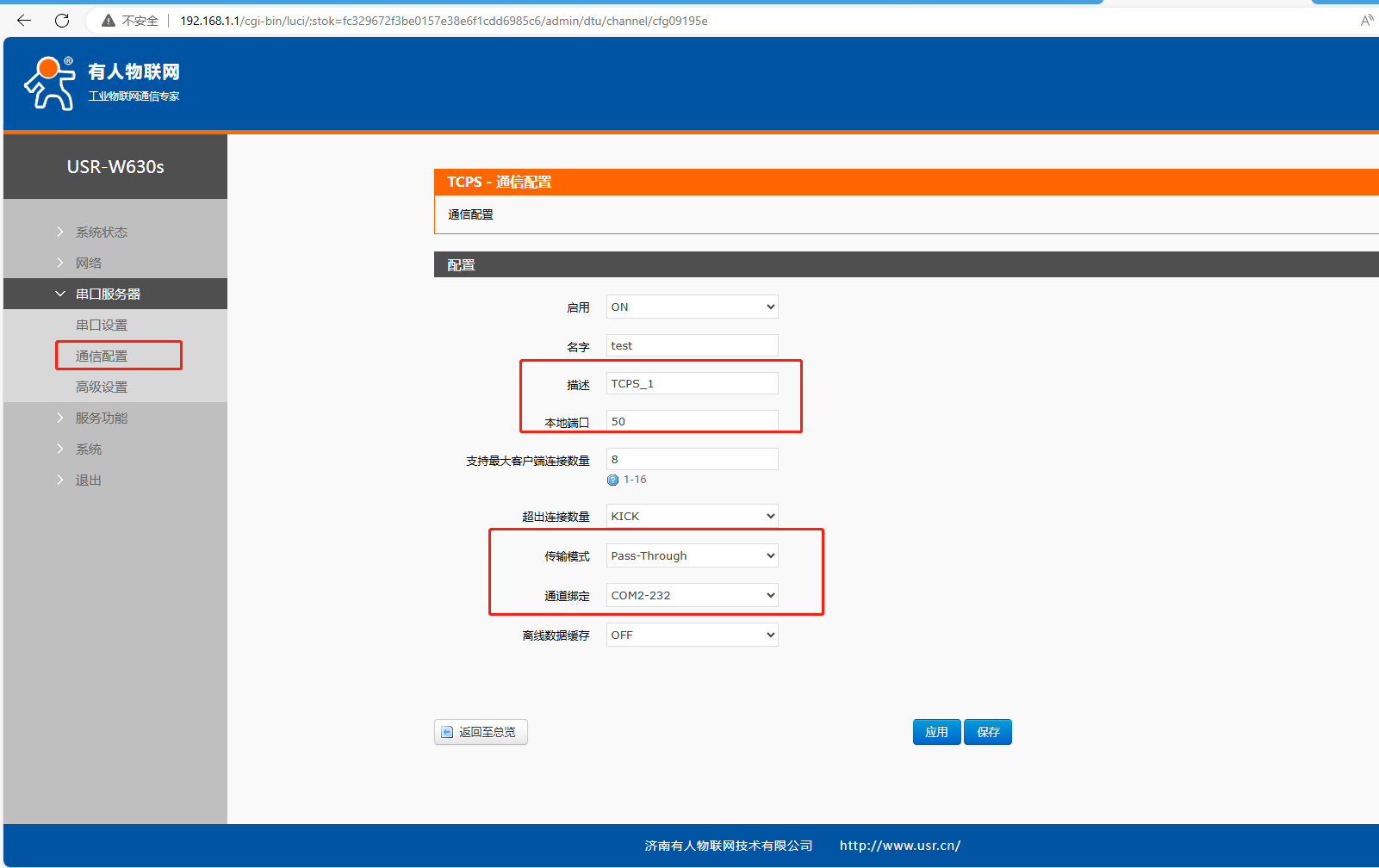

本地端口：50，傳輸模式：Pass-Through，通道綁定：COM2-232。

點擊應用。

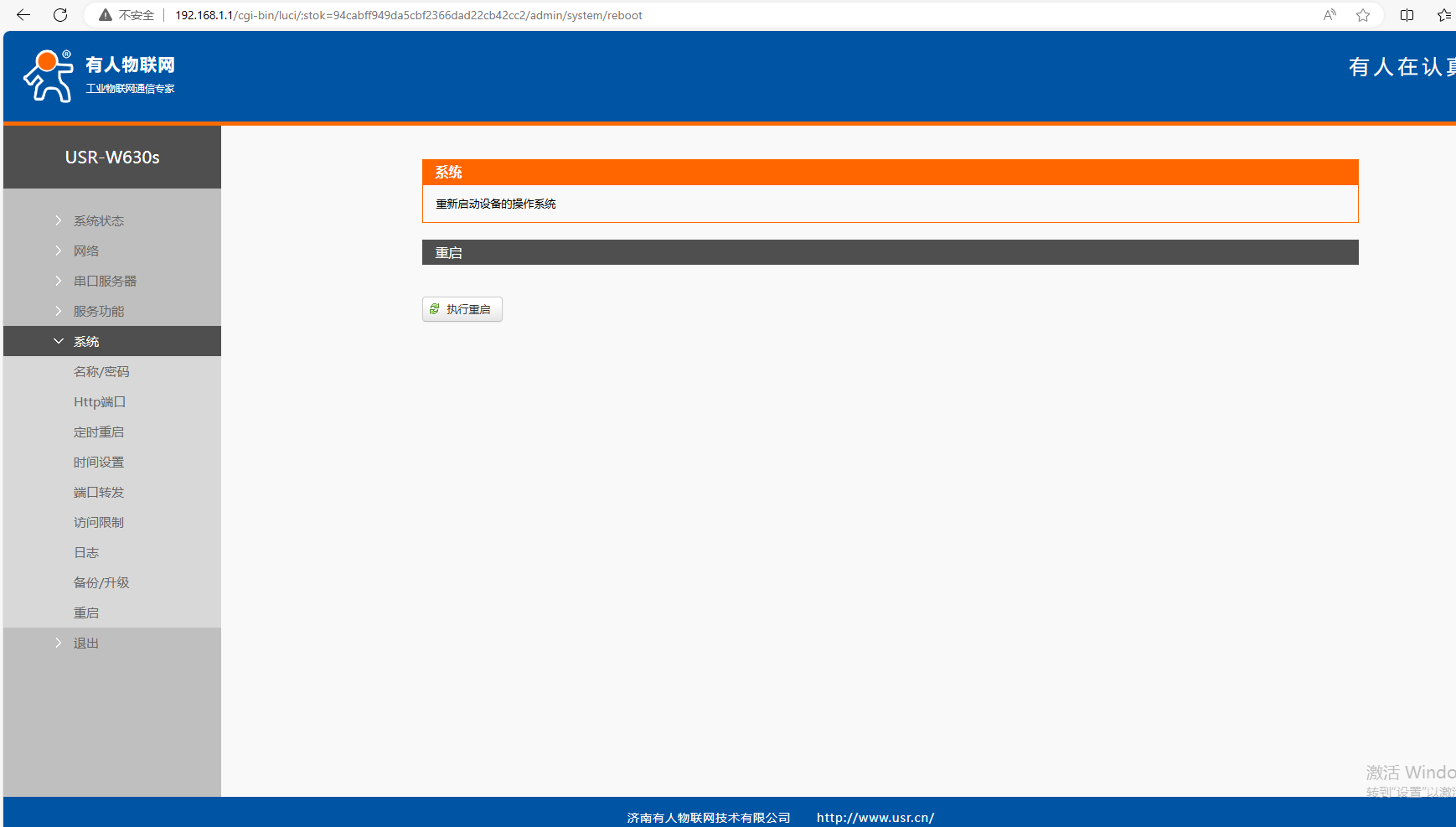

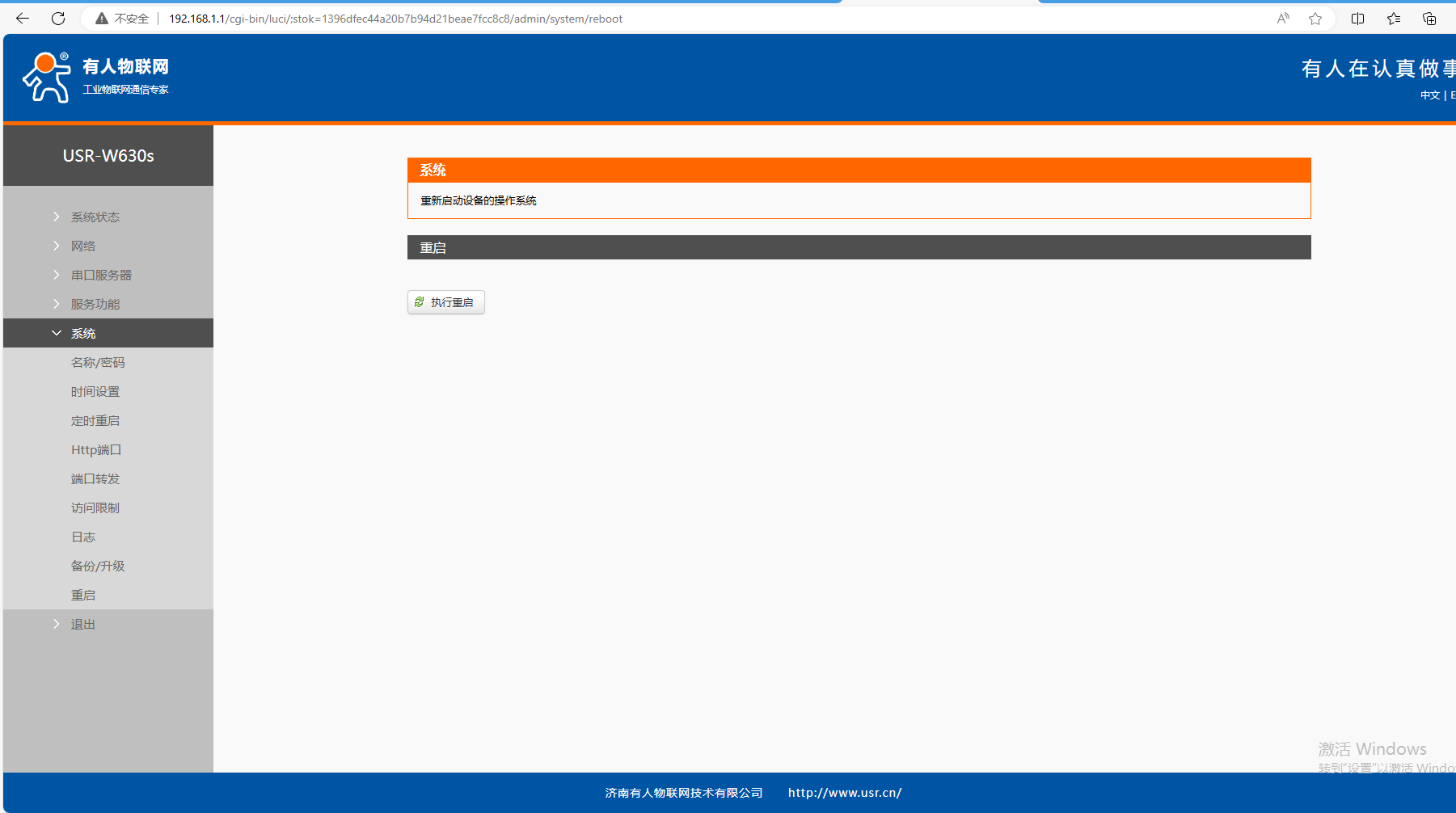

（6）系統，重啟，執行重啟。

2、USR-W630s STA參數設置

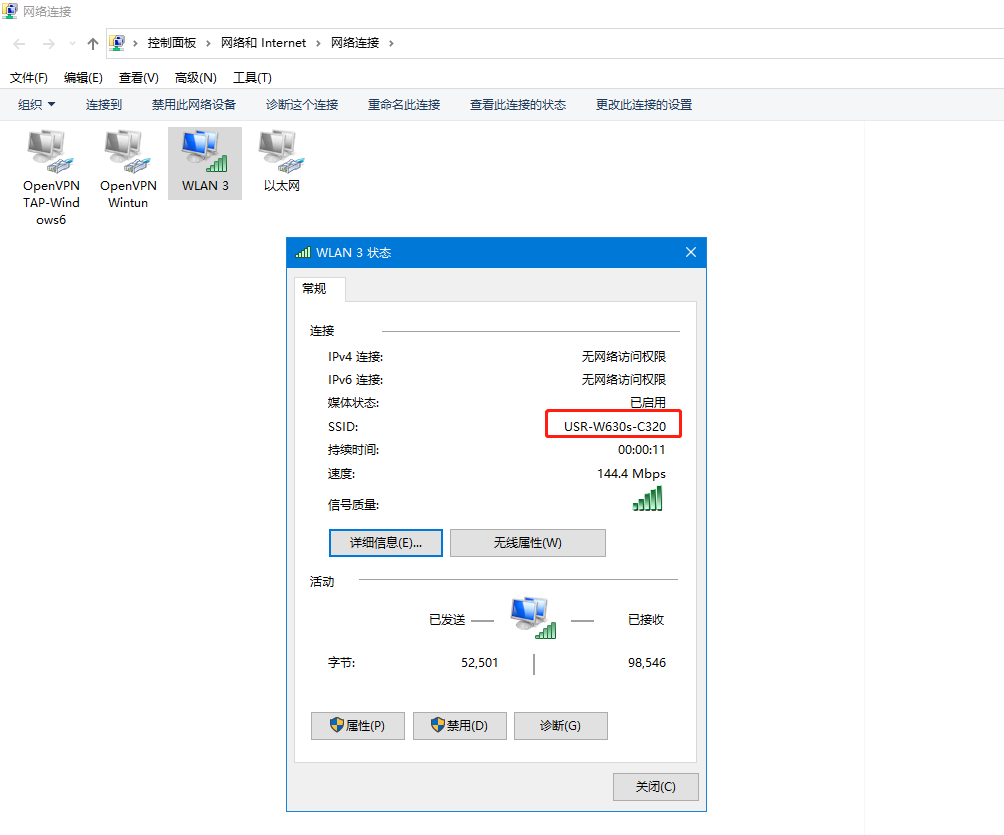

（1）連接USR-W630s 2.4GHZ WiFi，USR-W630s-C320

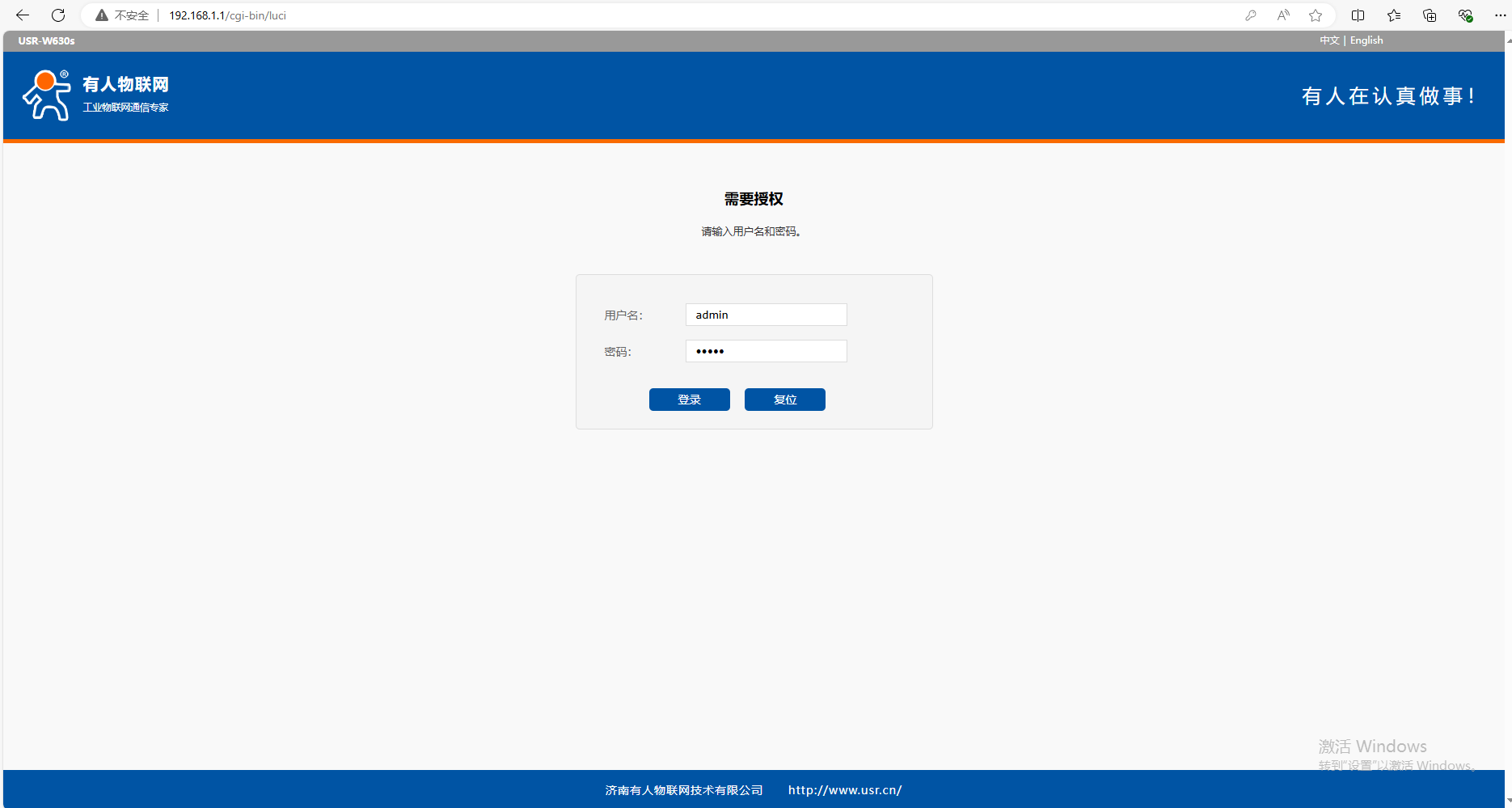

（2）登陸網頁，瀏覽器輸入192.168.1.1，登陸網頁用戶名和密碼都是admin

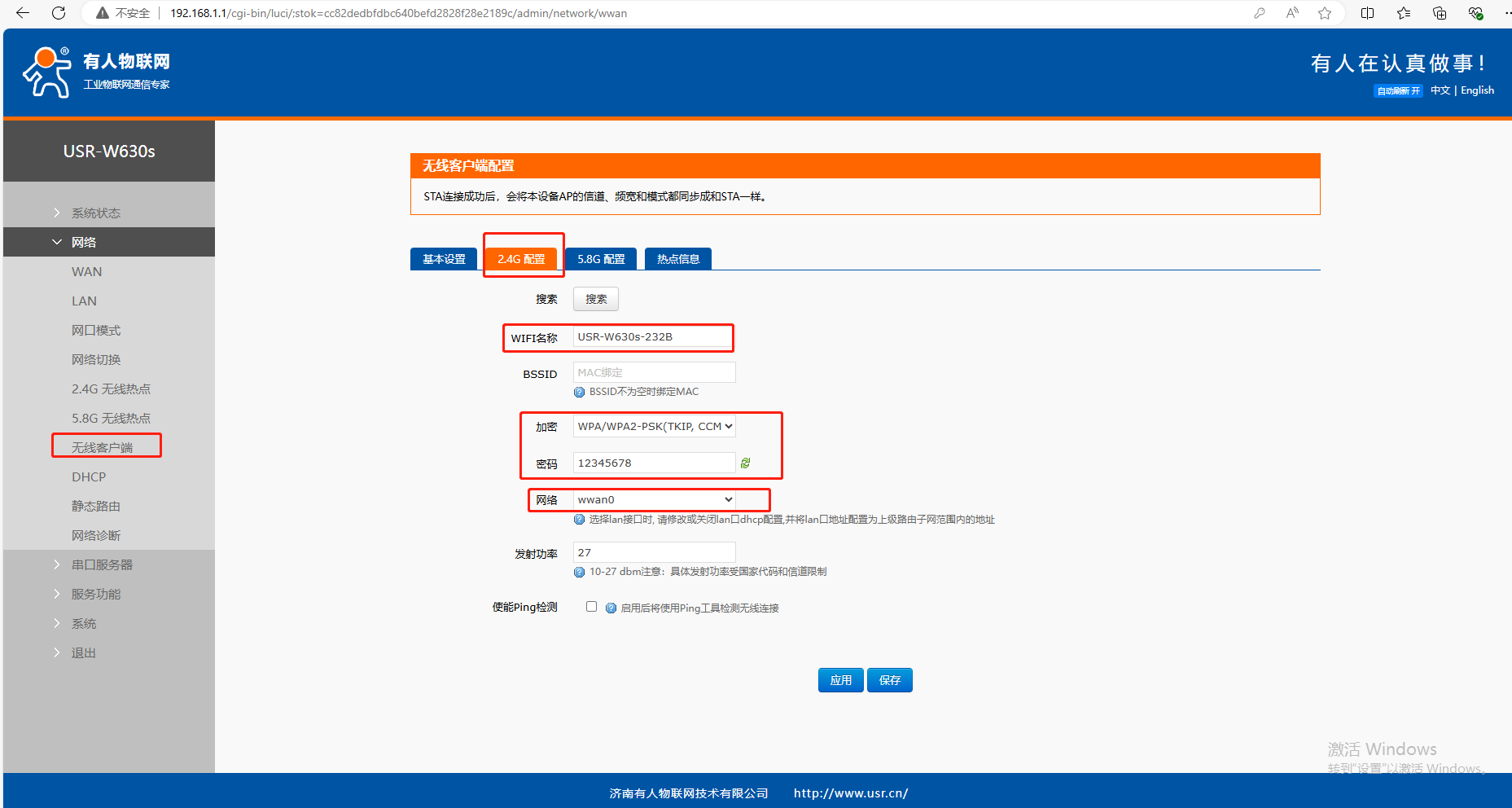

（3）無線客戶端參數設置

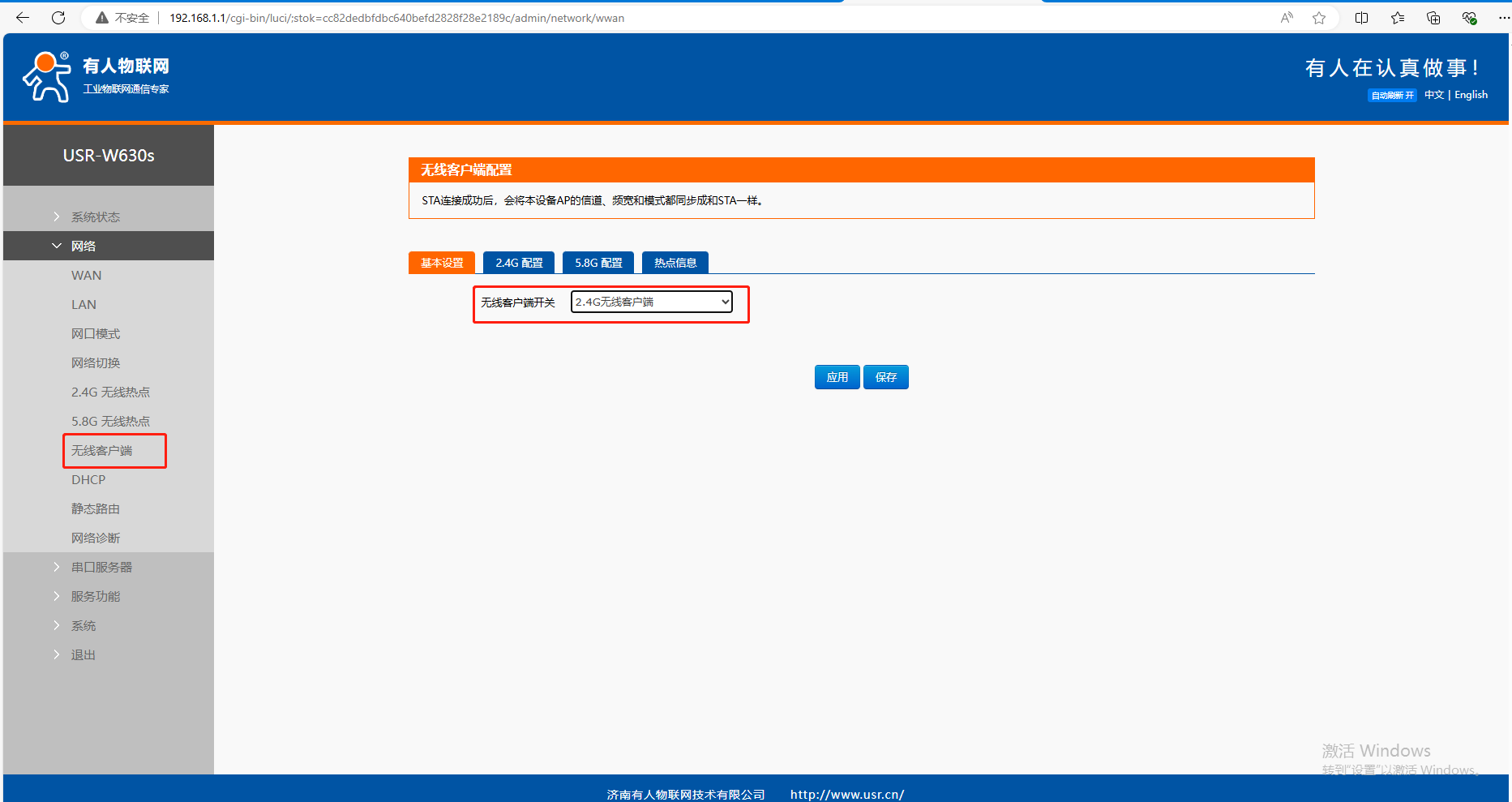

基本設置，開啟2.4G無線客戶端

2.4G配置如下：

WIFI名稱：USR-W630s-232B

加密類型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密碼：12345678

網絡：wwan0

點擊應用。

（4）串口服務器，串口設置保持默認

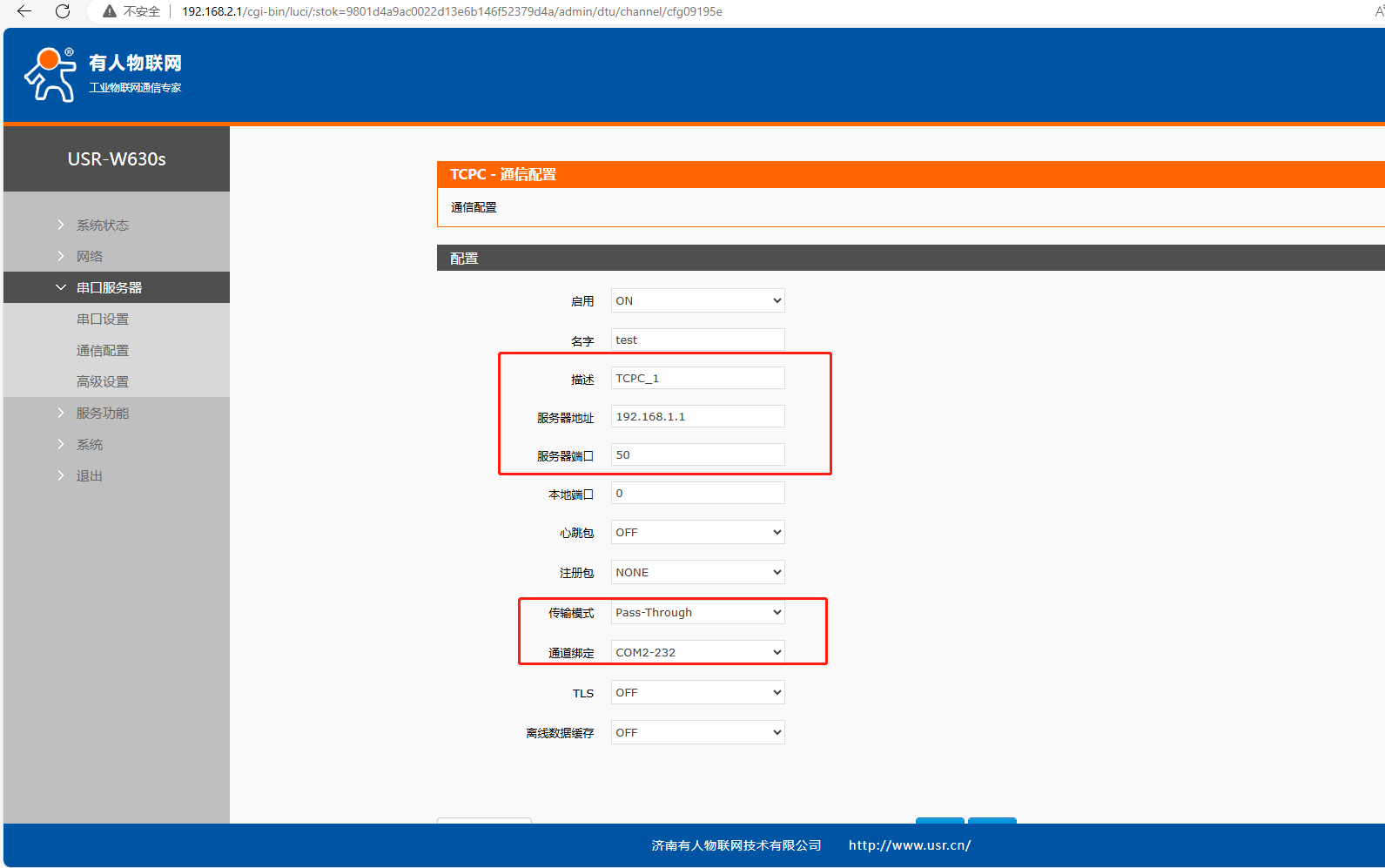

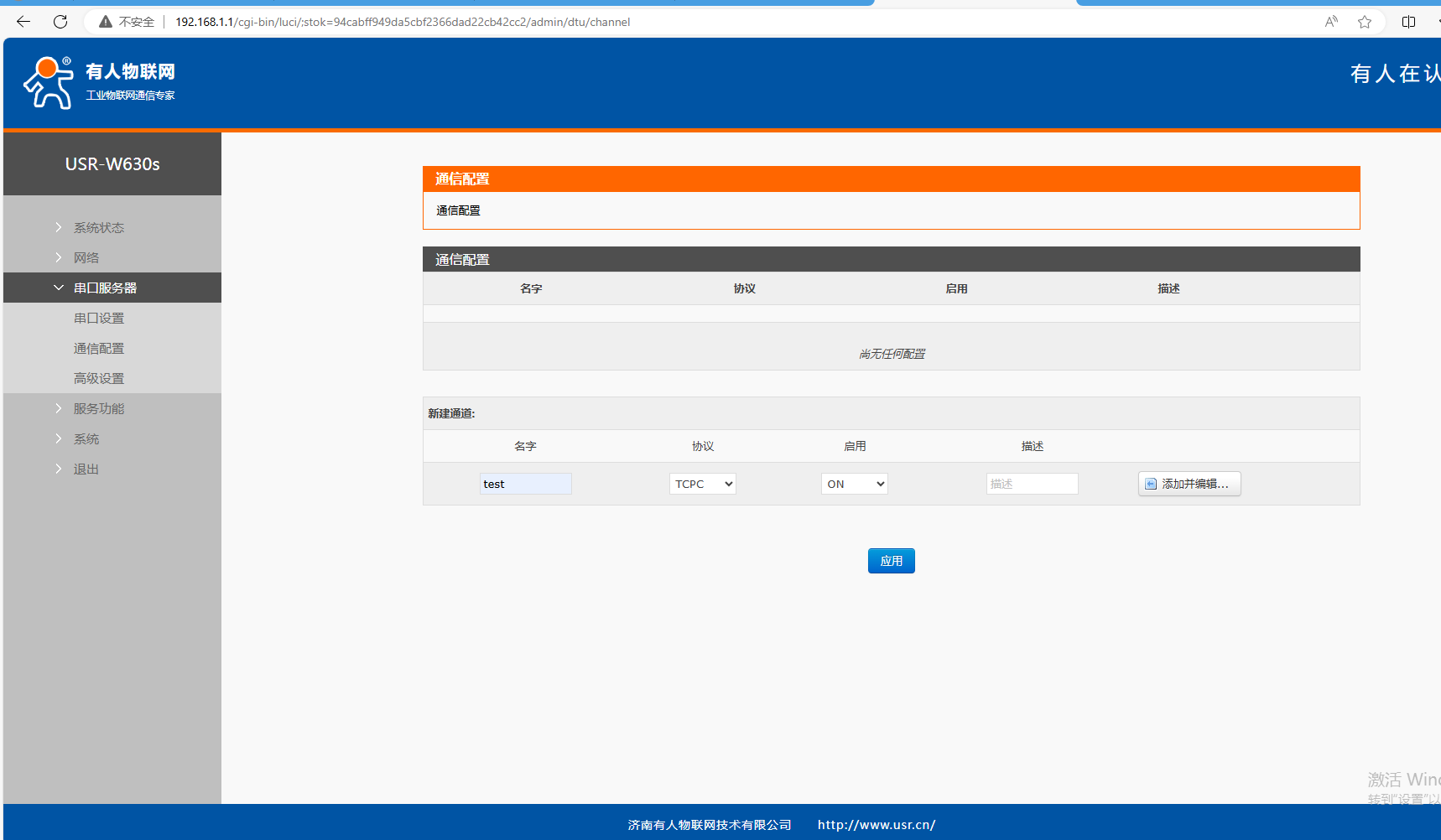

（5）串口服務器，通信配置，協議TCPC，應用ON，點擊添加并編輯。

服務器地址填連接AP的IP：192.168.1.1，服務器端口：50，傳輸模式：Pass-Through，通道綁定：COM2-232。

點擊應用。

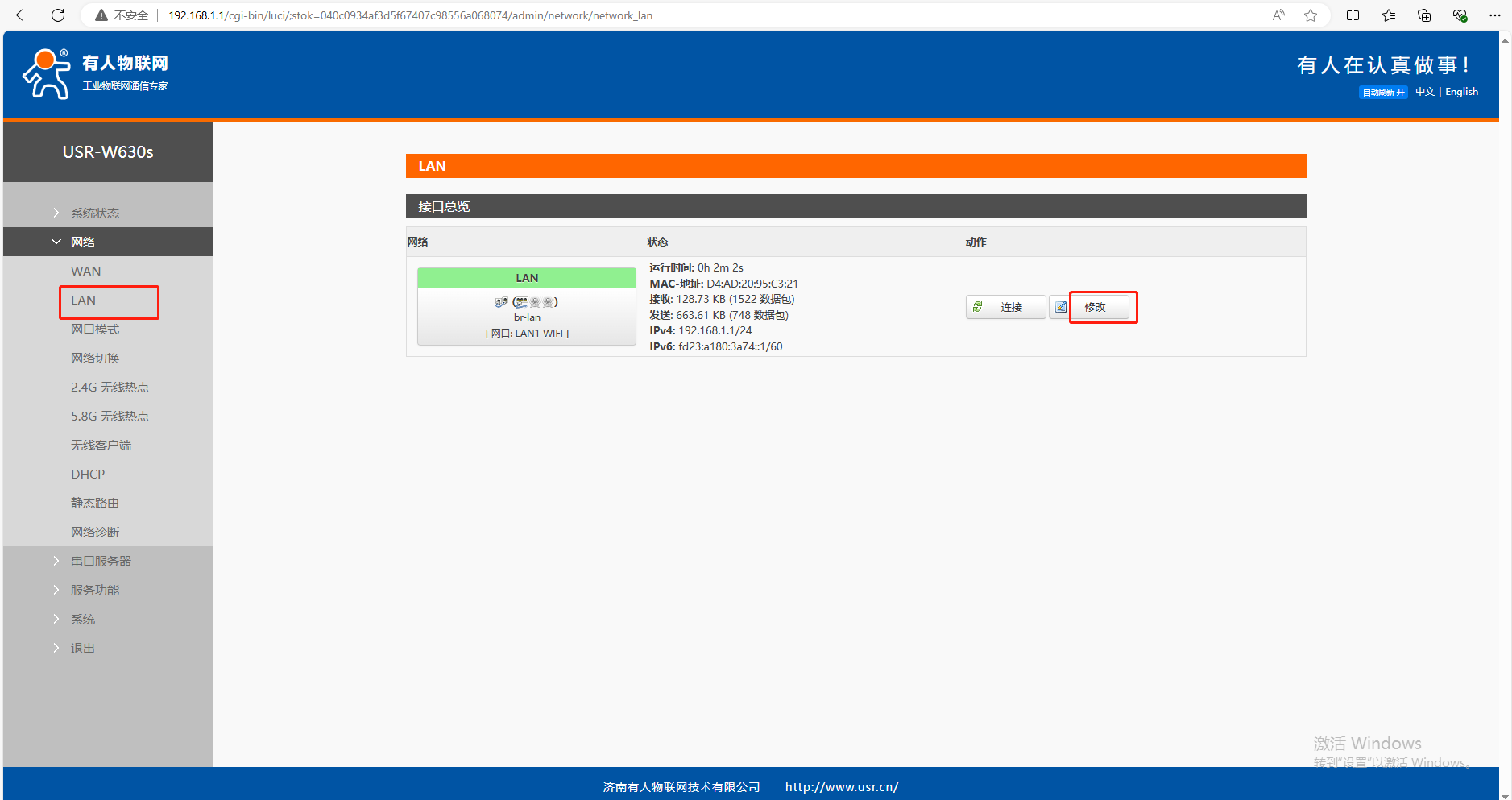

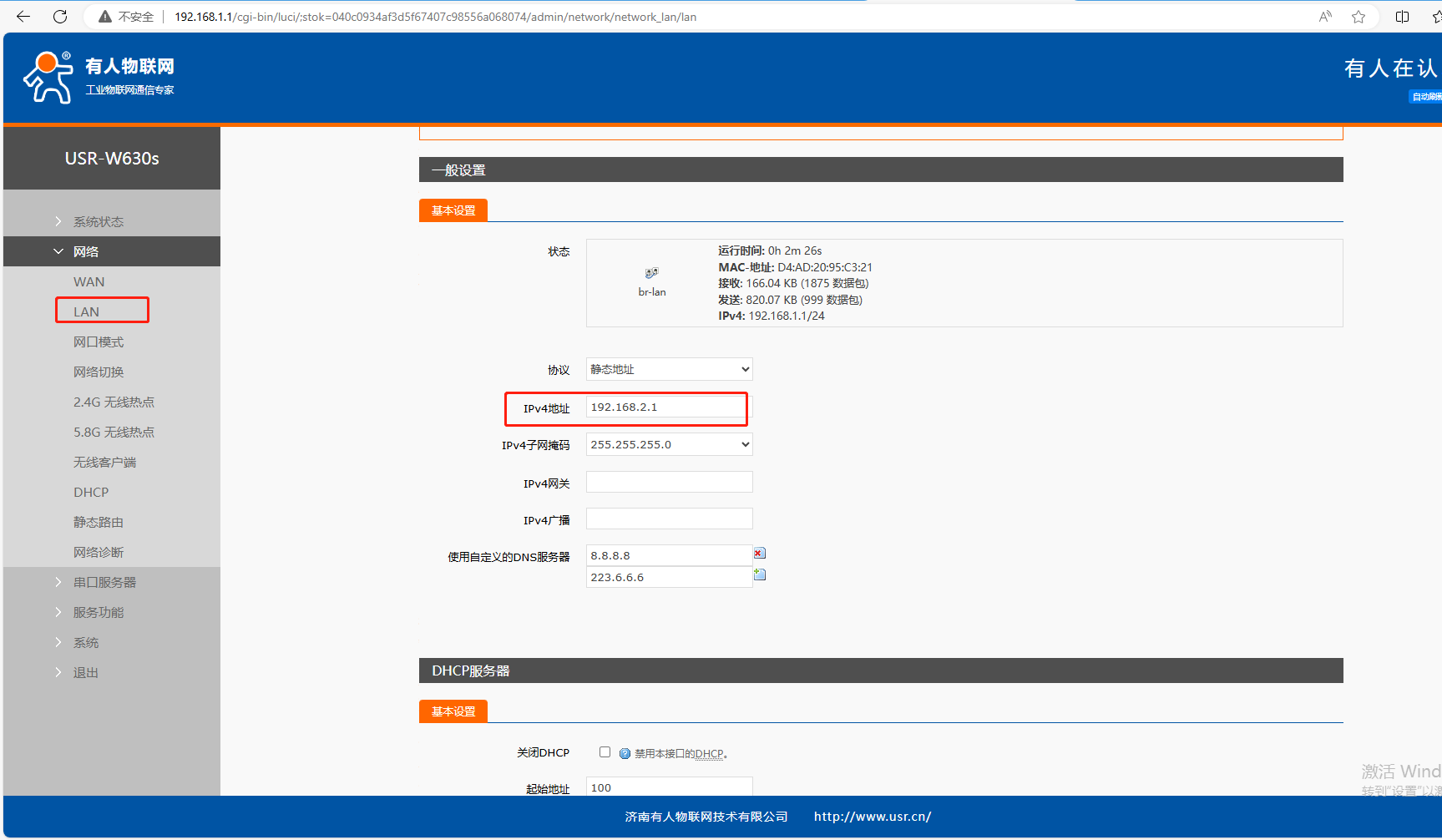

（6）網絡，LAN，點擊修改，IPv4地址192.168.1.1，要改為和做AP的USR-W630s不一樣的網段IP。這里改為192.168.2.1，點擊應用。

需要重新搜索WiFi，輸入密碼連接熱點后，重新瀏覽器輸入192.168.2.1登陸網頁。

（7）系統，重啟，執行重啟。

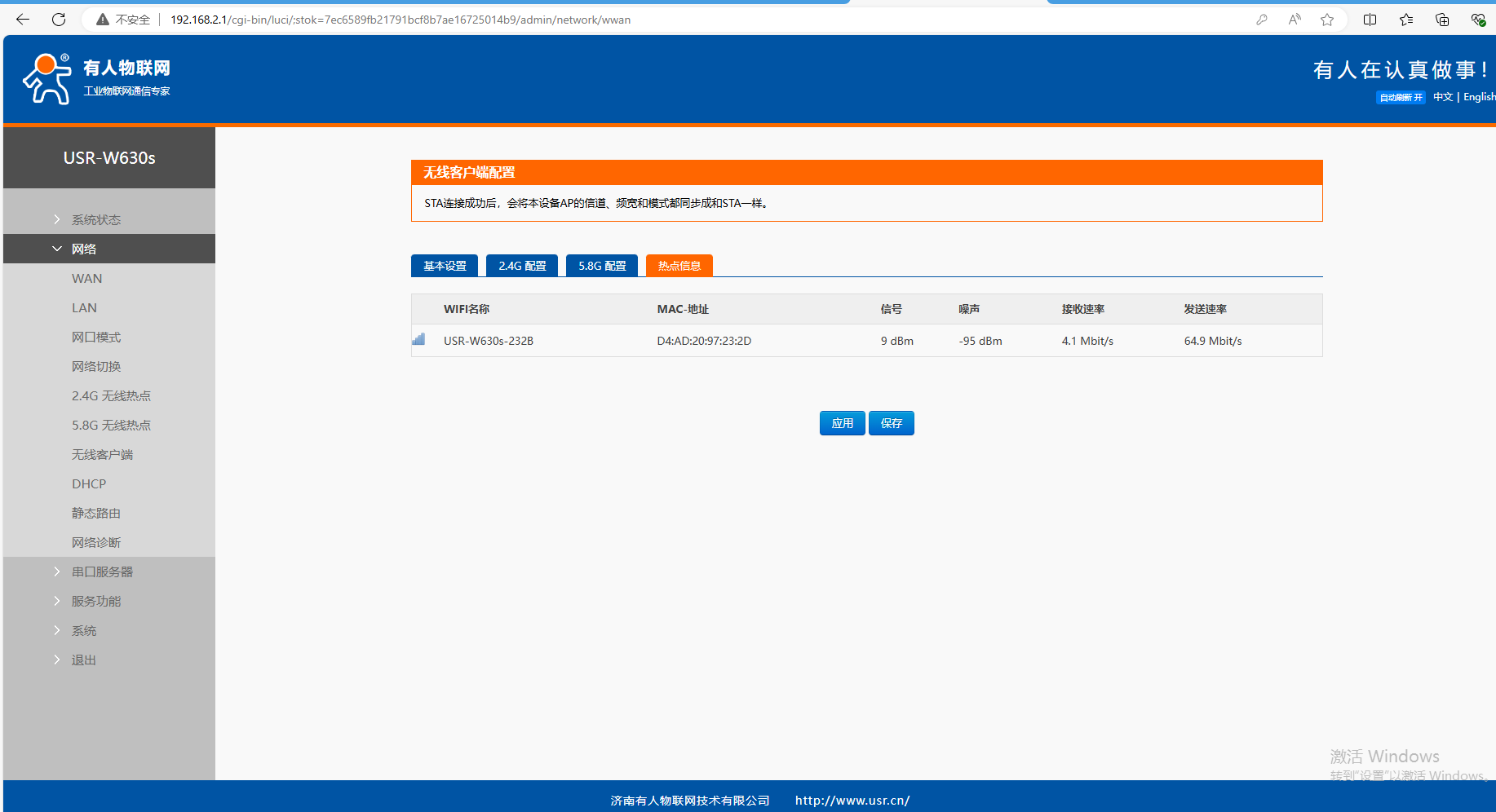

3、USR-W630s STA網頁，無線客戶端，熱點信息可以查看無線連接狀態，連接AP之后，顯示AP熱點信息。

4、USR-W630s AP網頁總覽，可以查看TCP連接狀態

四、AP和STA一對一串口通信

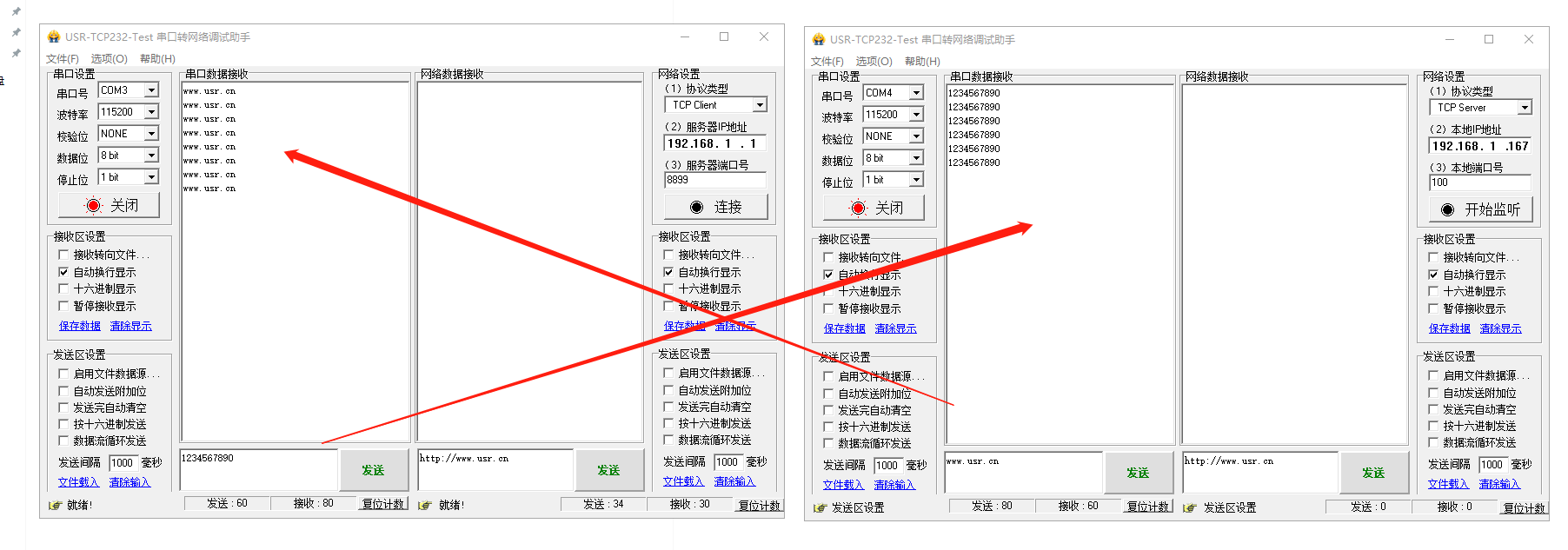

1、打開2個串口助手，串口參數設置和2個USR-W630s 232串口參數一致。115200，NONE，8，1

2、對應USB串口線，打開2個COM口，分別是COM3和COM4。

3、測試2個串口之間，相互發送數據。

編寫人：金志方 編寫日期：2024-09-06

審核人：金志方 審核日期：2024-09-06

訂正版本：V1.0 訂正內容：初稿
