一、USR-PLCNET510資料下載（http://guoyijianzhu.cn/Product/302.html）
【說明書】USR-PLCNET510說明書 （完整版） http://guoyijianzhu.cn/Down/USR-PLCNET510_V1.1.0.pdf
【設置軟件】USR-PLCNET510/210 設置軟件 http://guoyijianzhu.cn/Download/827.html
二、物品準備
FX5U---串口線（連接接PLC和510）---PLCNET510---SIM卡---4G天線---電源
三、硬件連接

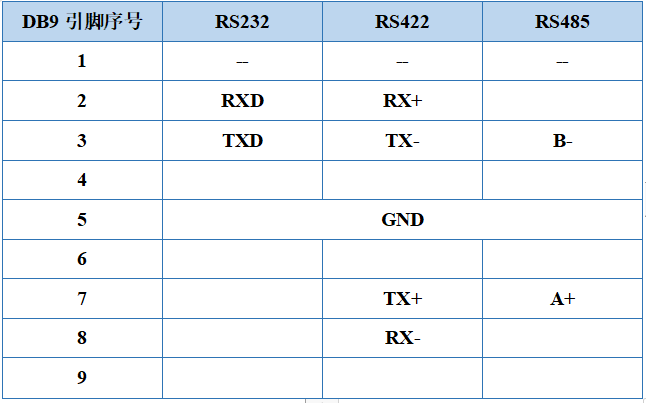

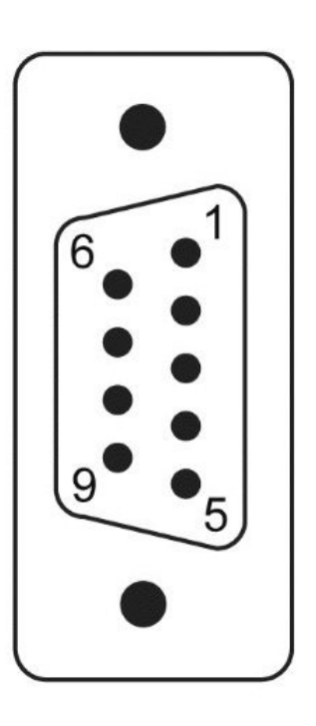

? PLCNET510的兩個串口引腳定義如下：

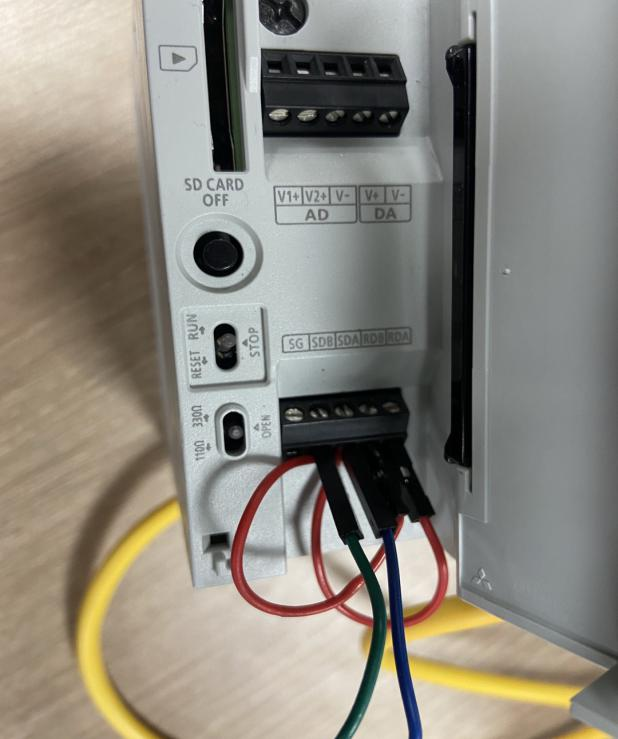

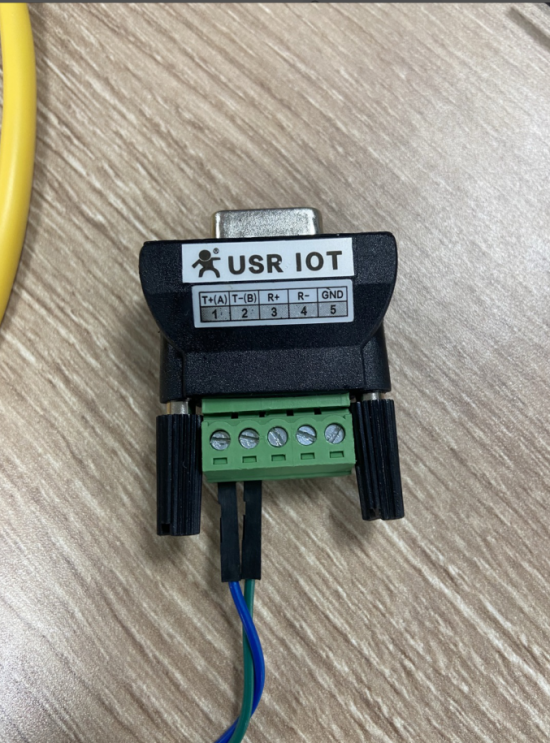

? FX5U PLC串口連接要求，請注意PLC的短接部分，實際接線如下：
FX5U |
PLCNET510 |
SDA |
7(DB9) T+(A) |
SDB |
3(DB9) T-(B) |
RDA-SDA短接 |
|
RDB-SDB短接 |
|

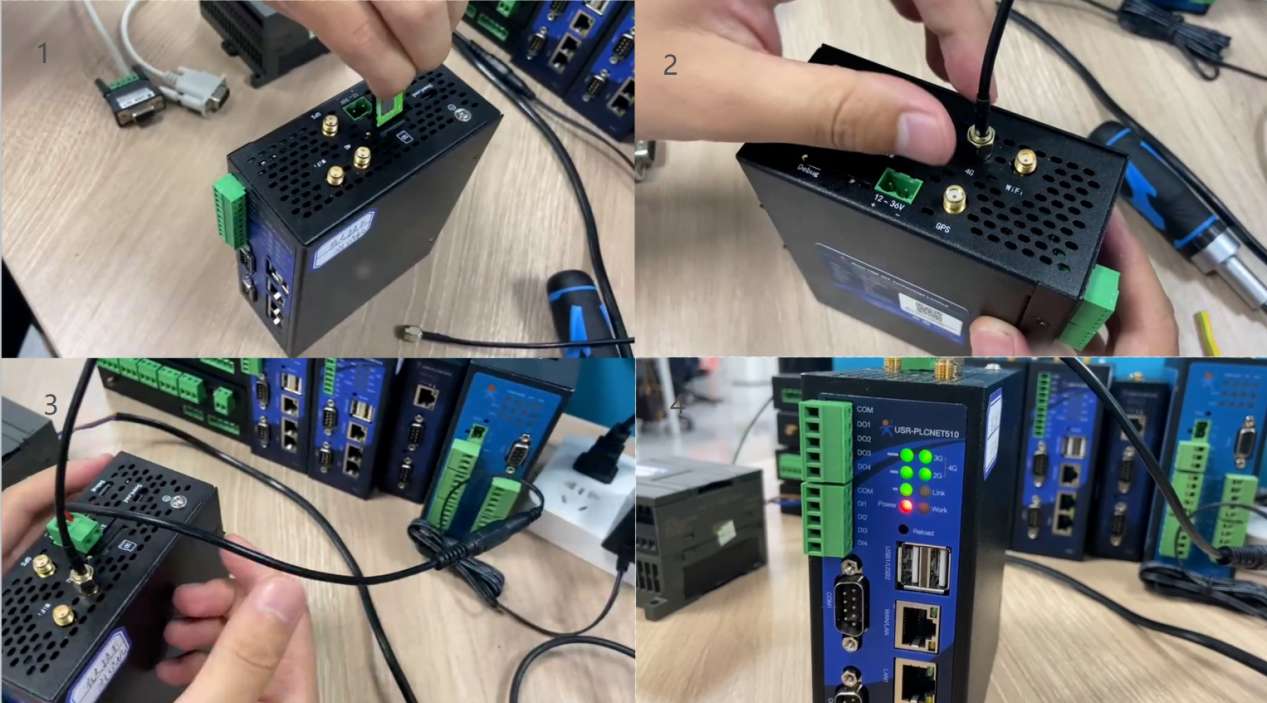

? PLCNET510插入SIM卡、連接天線，設備上電——駐網成功（2/3G信號燈和信號強度燈常亮，work燈閃爍）
四、添加設備至有人云

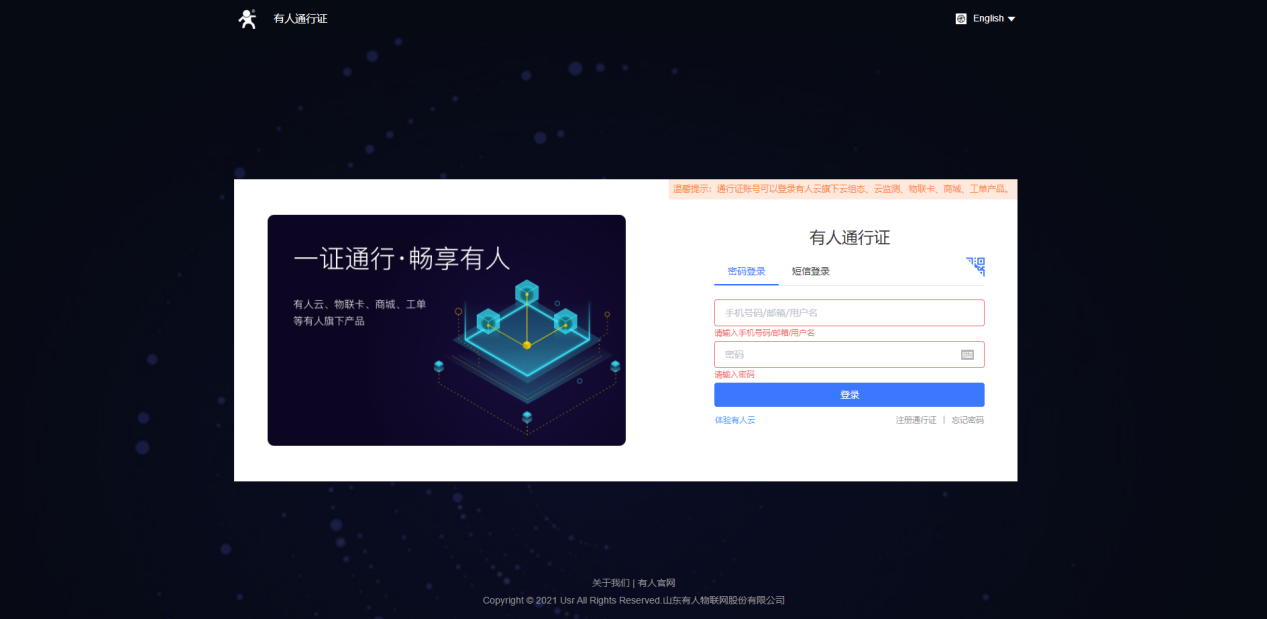

? 登錄賬號

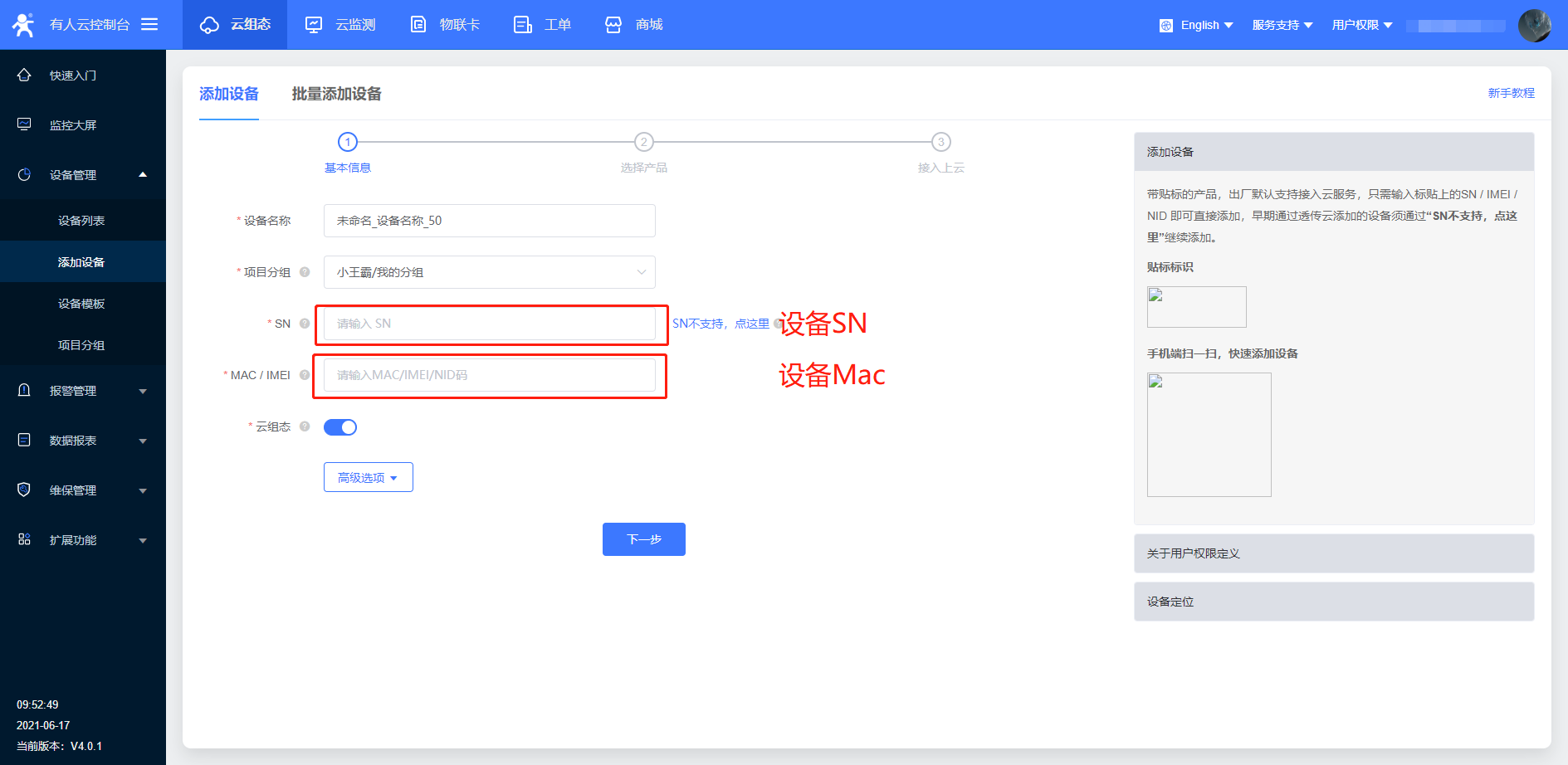

? 添加PLCNET510設備

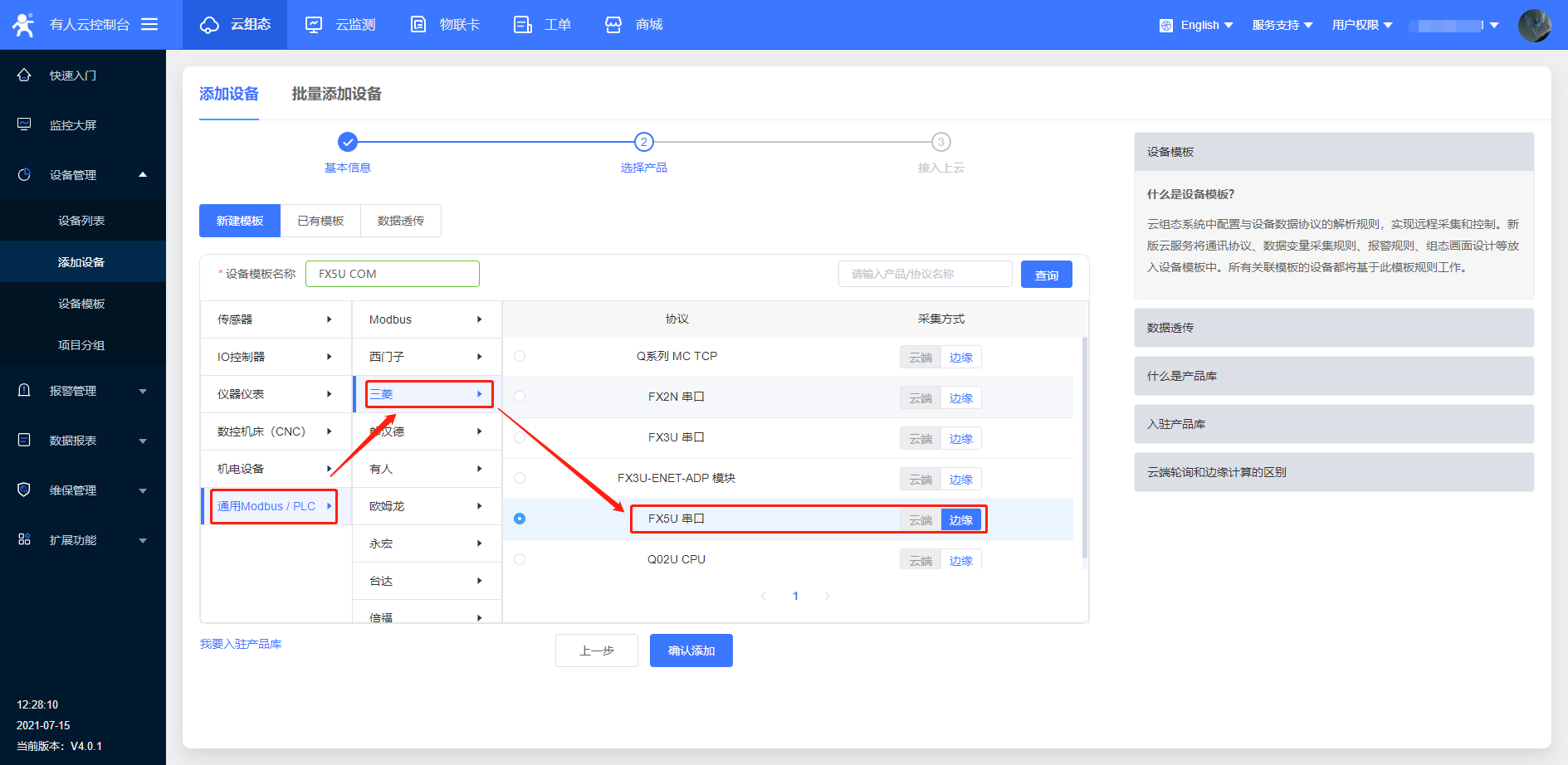

? 新建模板添加協議

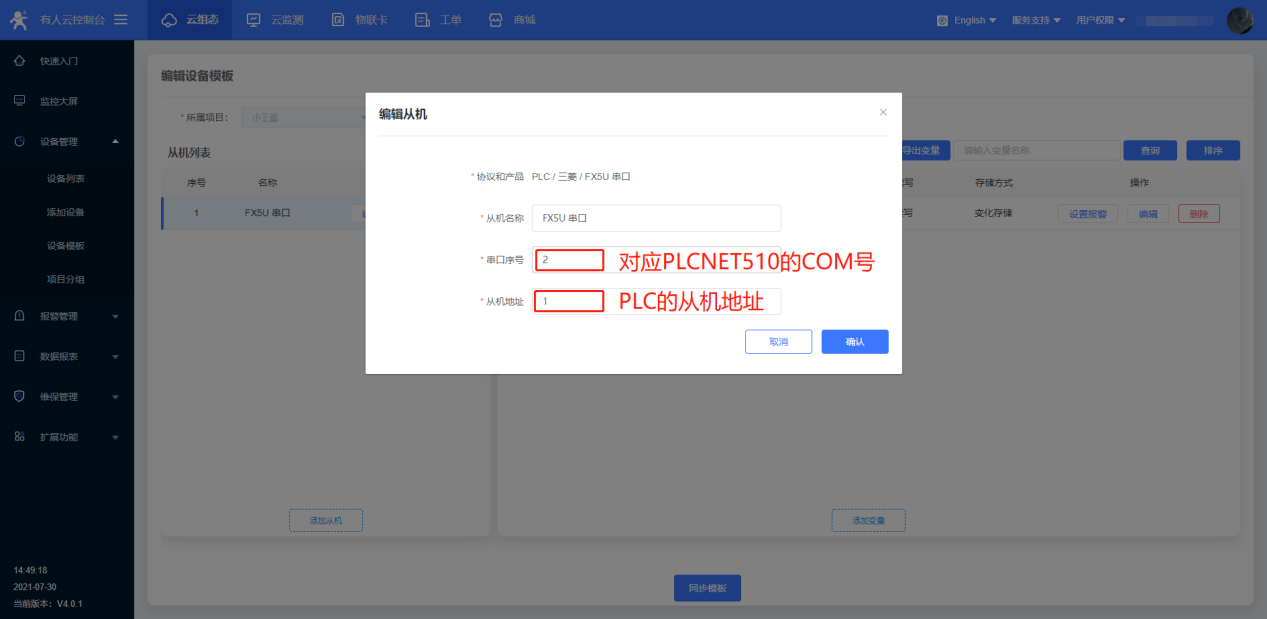

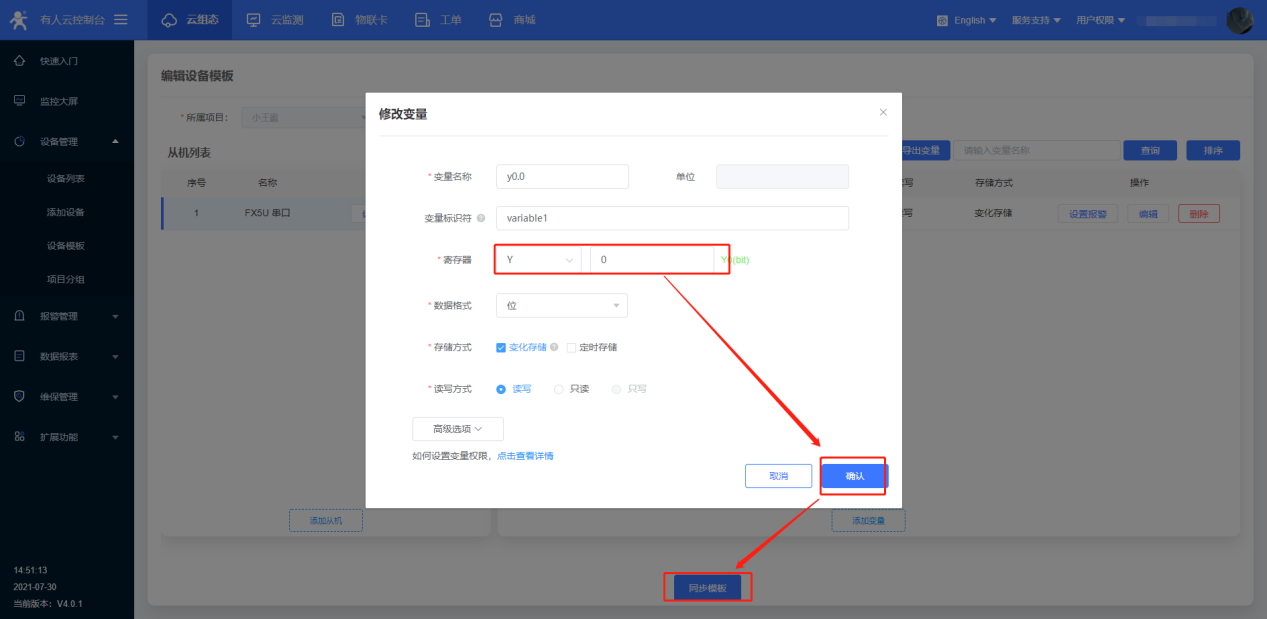

? 添加從機和變量（請注意串口序號的對應，從機地址是PLC內部屬性）,此處添加了一個Y寄存器；添加完成后點擊同步模板。

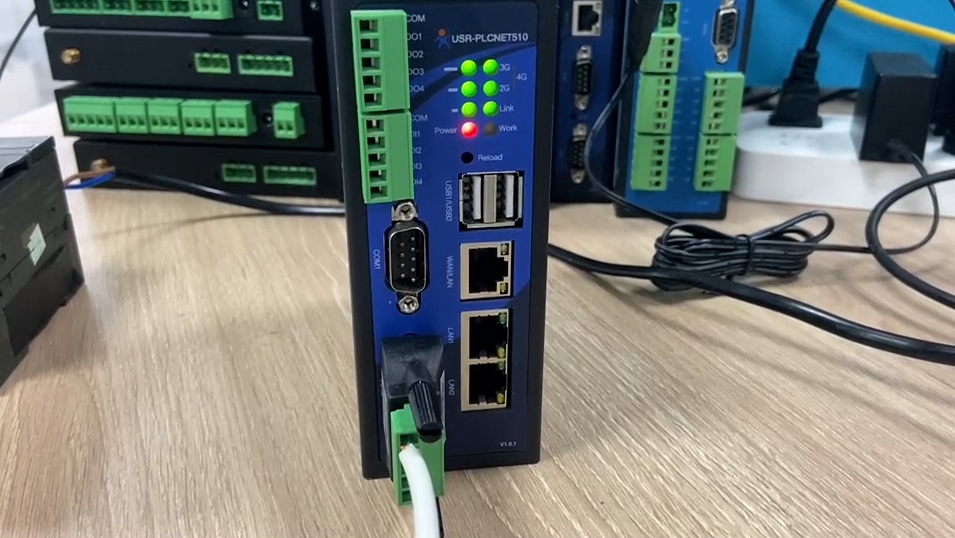

? 之后可以看到設備已在線（link燈常亮）
 |
 |
五、設置設備參數

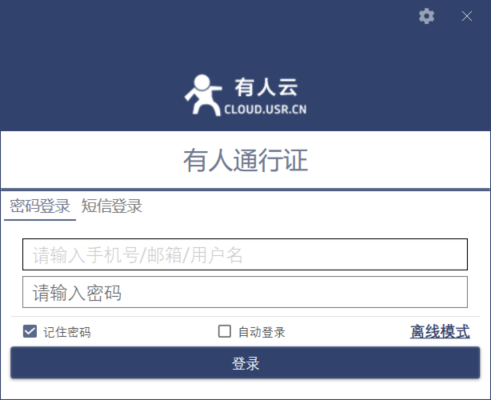

? 登錄USR-PLCNET設置軟件

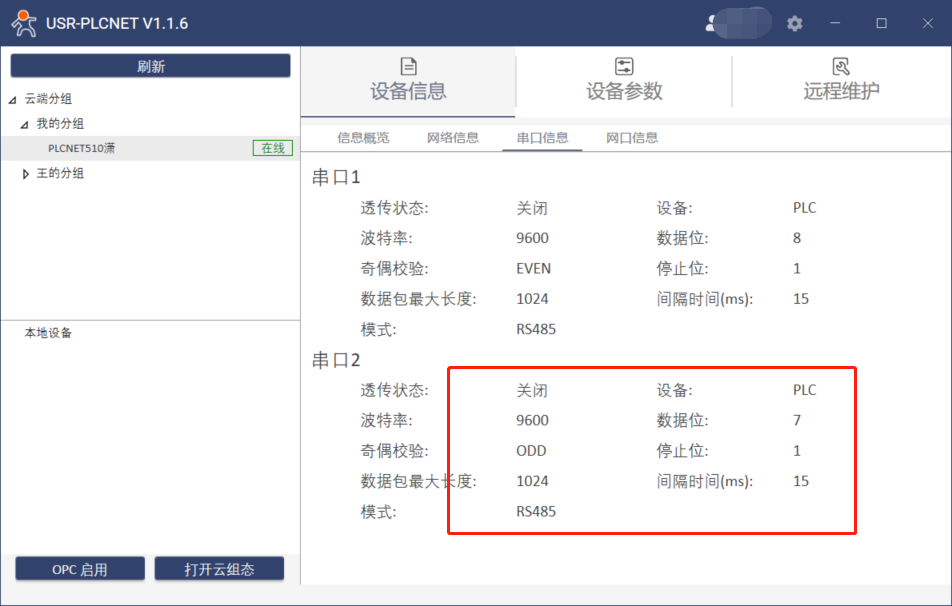

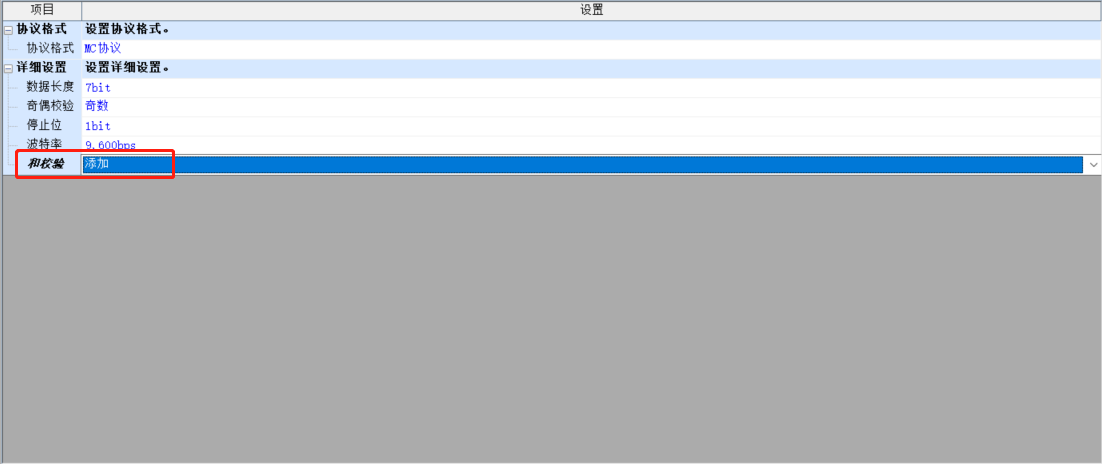

? 查看PLC串口參數，設置PLCNET的串口參數和PLC保持一致；

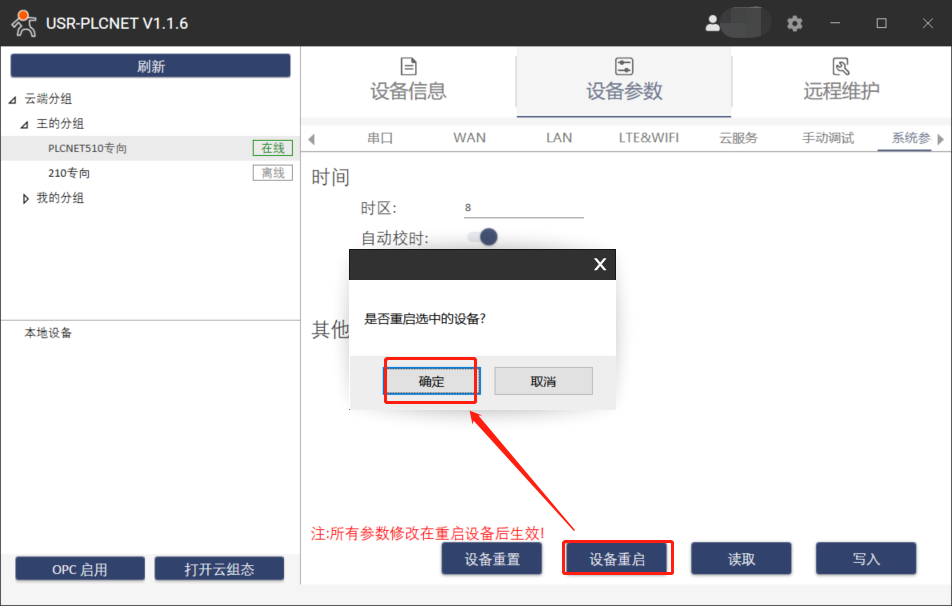

? 重啟設備（設備內參需要重啟才能生效）

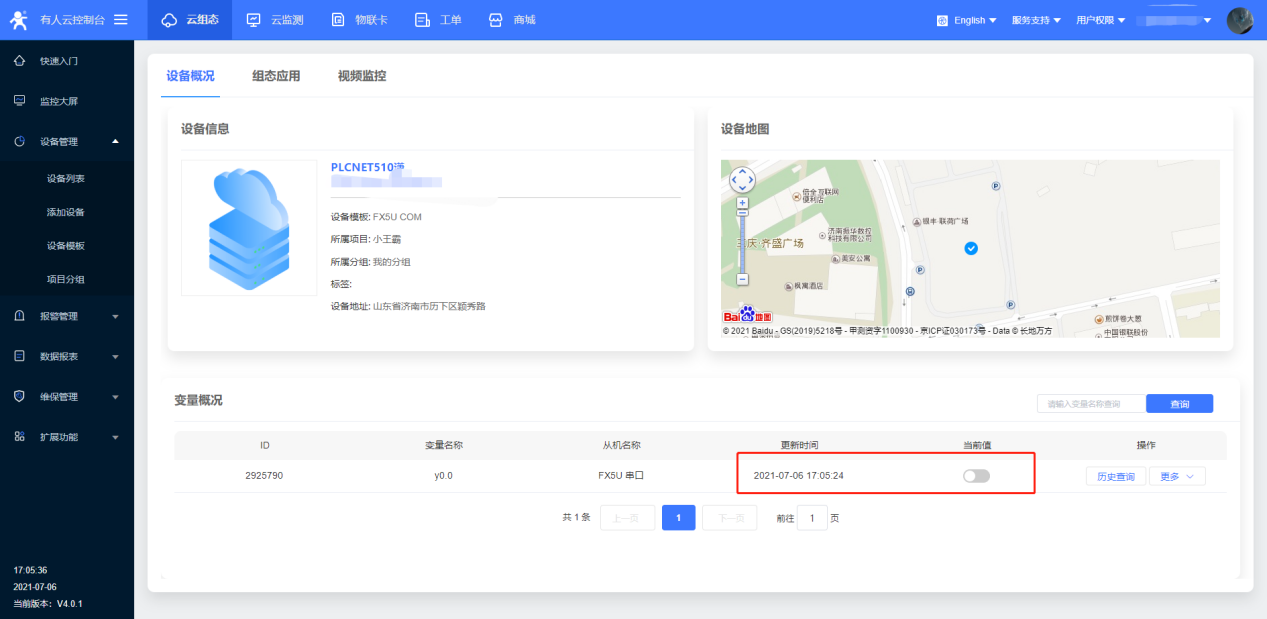

? 重啟完成后，觀察平臺數據，采集成功（數據采集時請不要打開遠程維護的透傳功能）
