一、USR-PLCNET510資料下載（http://guoyijianzhu.cn/Product/302.html）

【說明書】USR-PLCNET510說明書 （完整版） http://guoyijianzhu.cn/Down/USR-PLCNET510_V1.1.0.pdf

【設置軟件】USR-PLCNET510/210 設置軟件  http://guoyijianzhu.cn/Download/827.html

二、物品準備

FX3U PLC---串口線（連接PLC和510）---PLCNET510---SIM卡---4G天線---電源

三、硬件連接

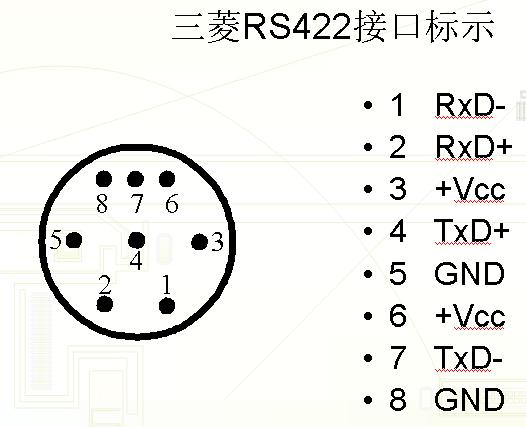

? FX 3U PLC串口連接要求：

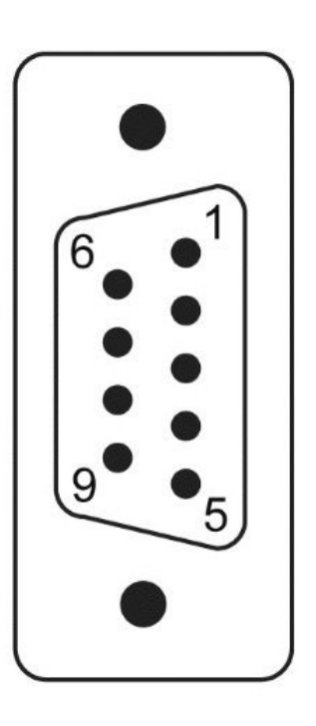

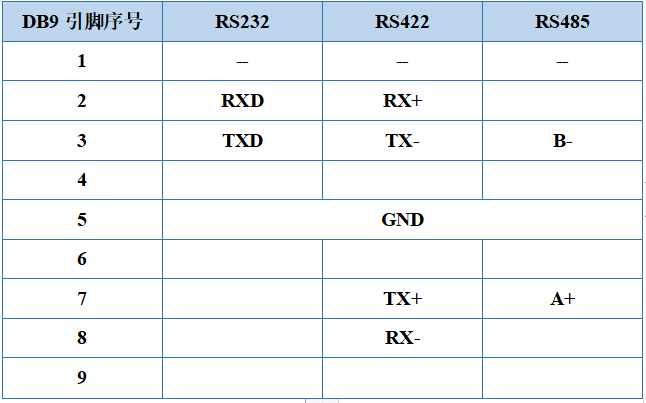

? PLCNET510的兩個串口引腳定義如下：

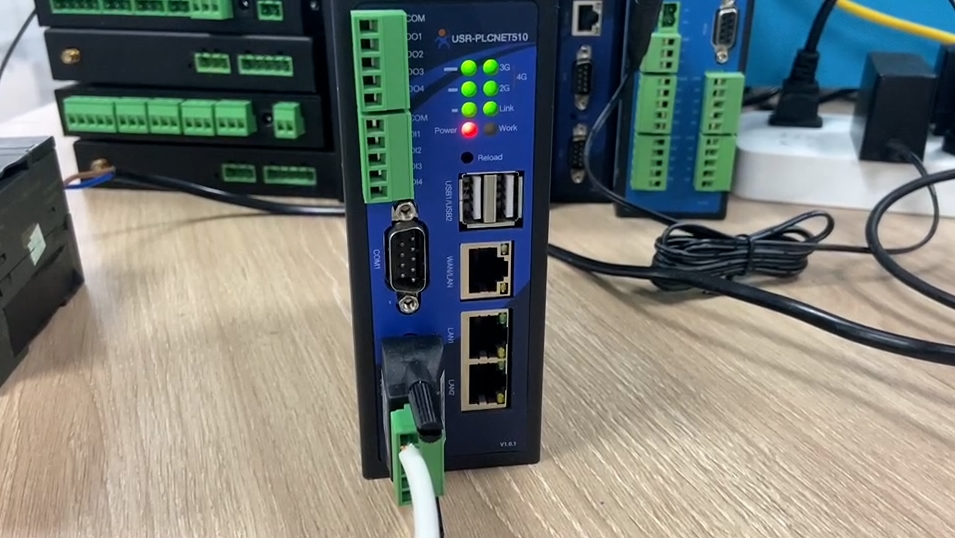

? 需要注意510的引腳對應的是DB9還是黑色轉接頭，此處的PLC引腳是圓孔線序，實際接線如下：

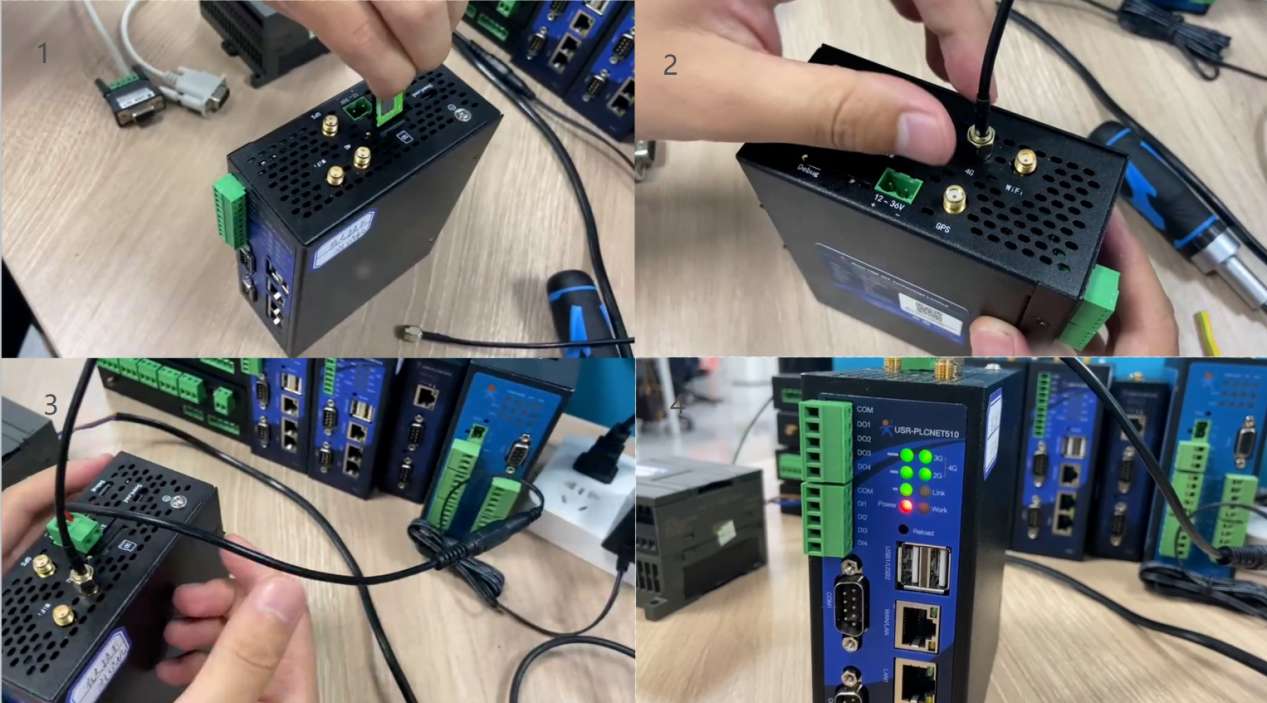

? PLCNET510插入SIM卡、連接天線，設備上電——駐網成功（2/3G信號燈和信號強度燈常亮，work燈閃爍）

四、添加設備至有人云

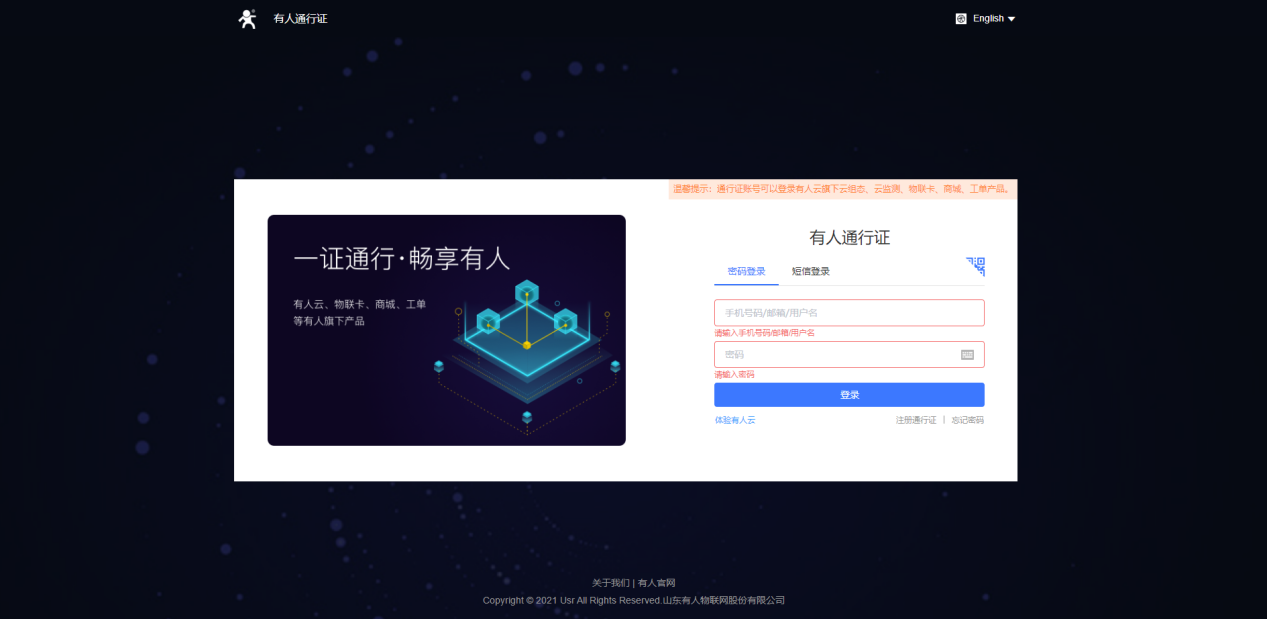

? 登錄賬號

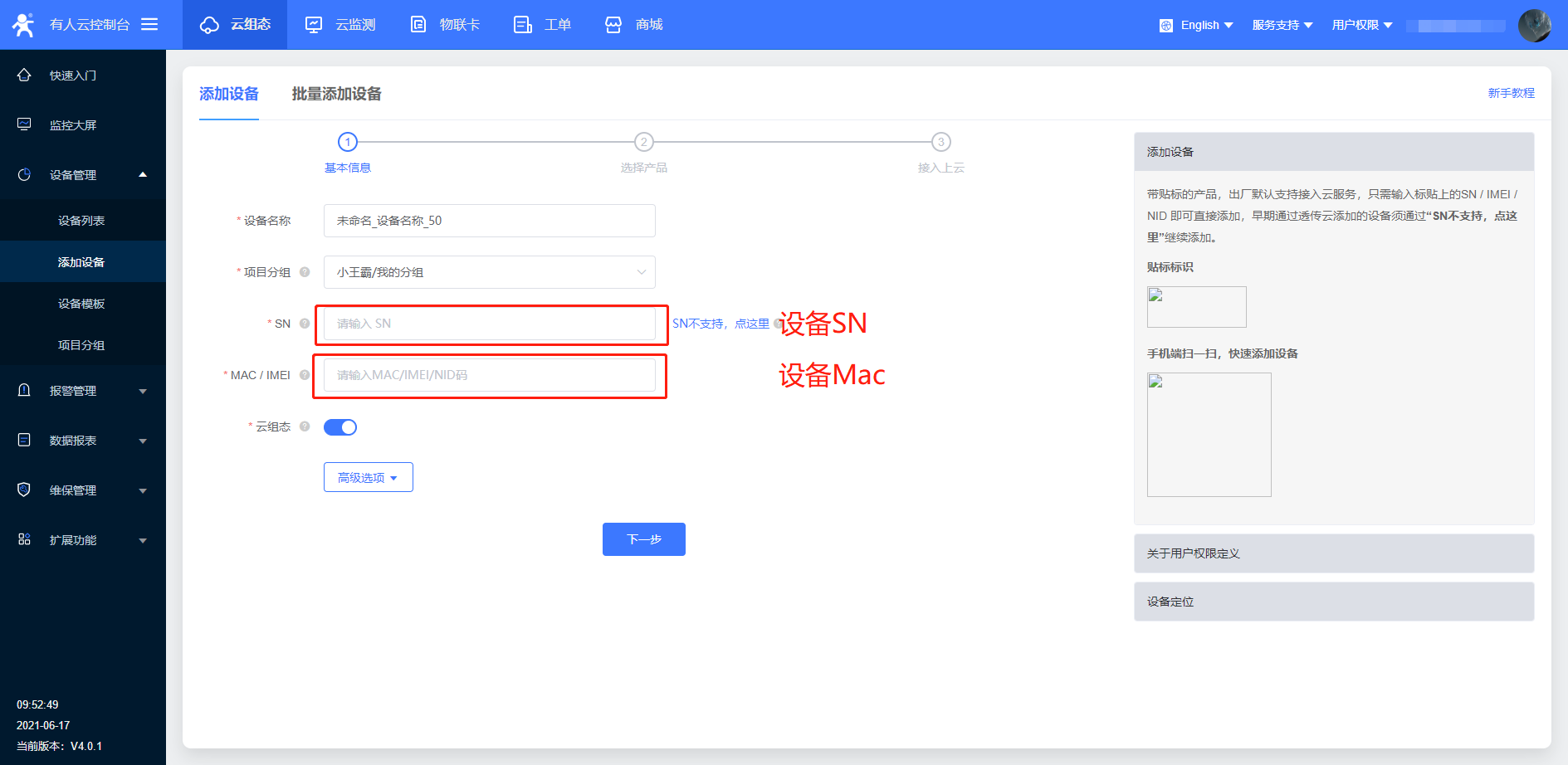

? 添加PLCNET510設備

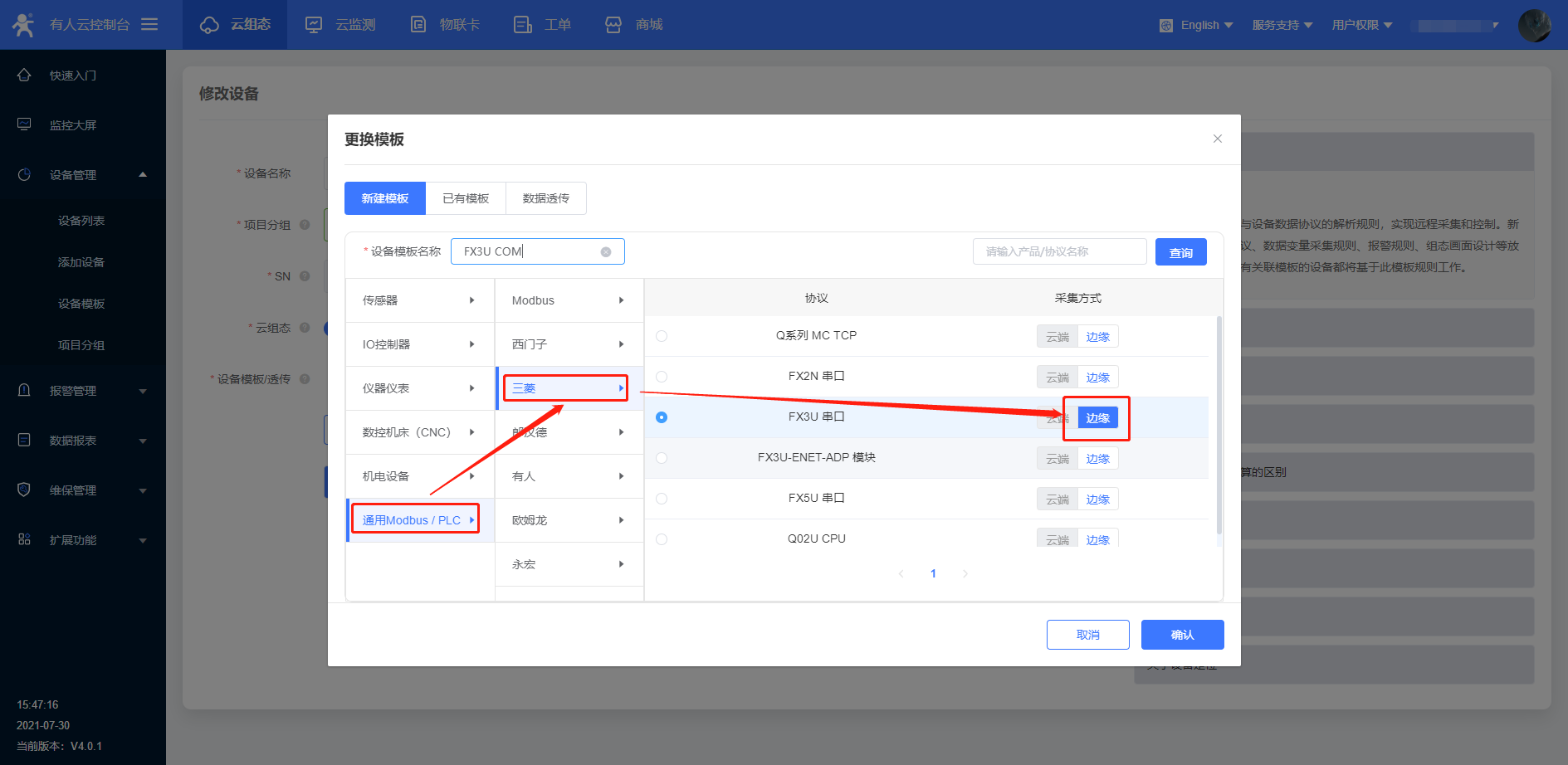

? 新建模板添加協議

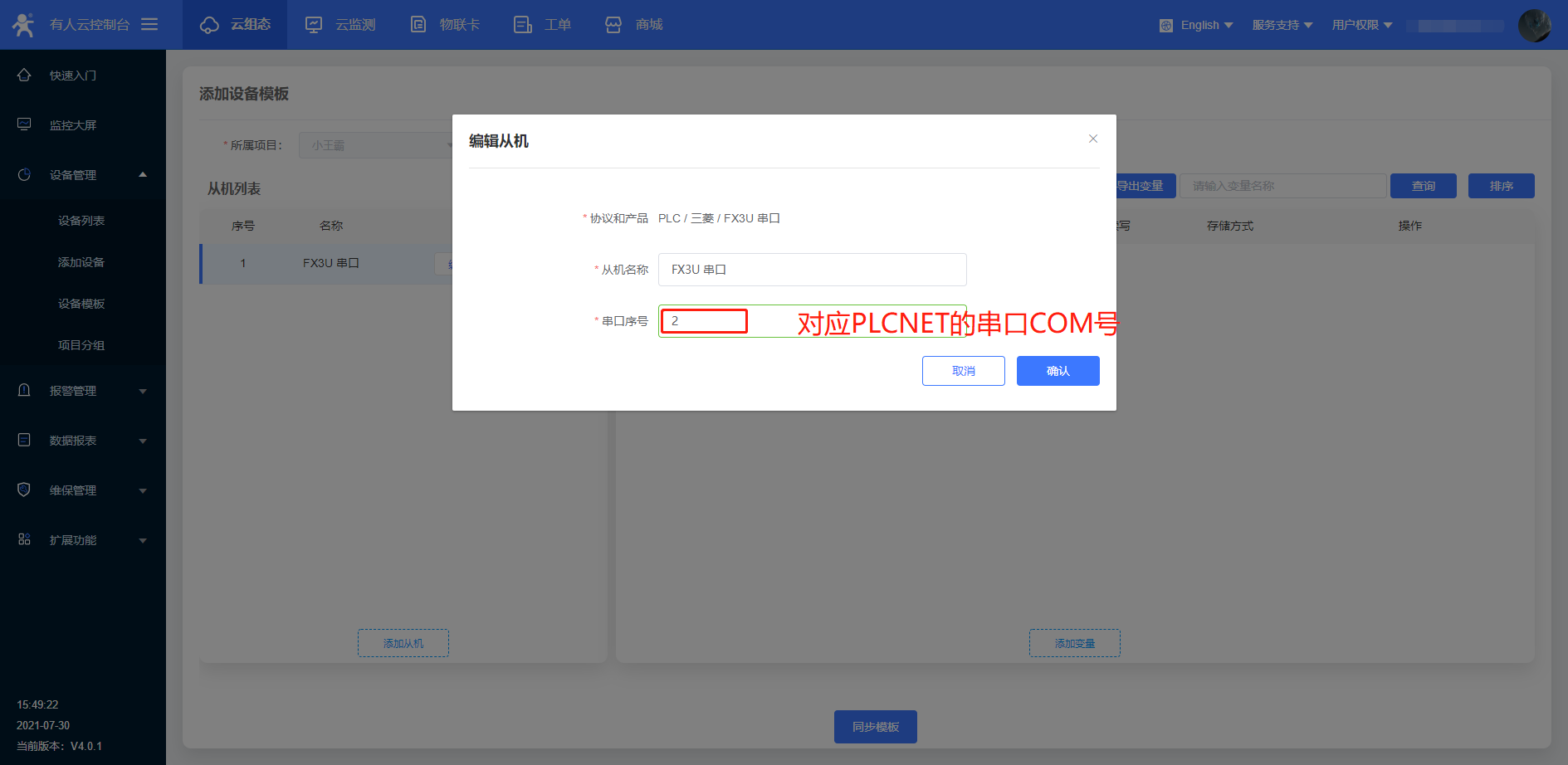

? 添加從機-填寫串口序號（對應PLCNET510的COM號）

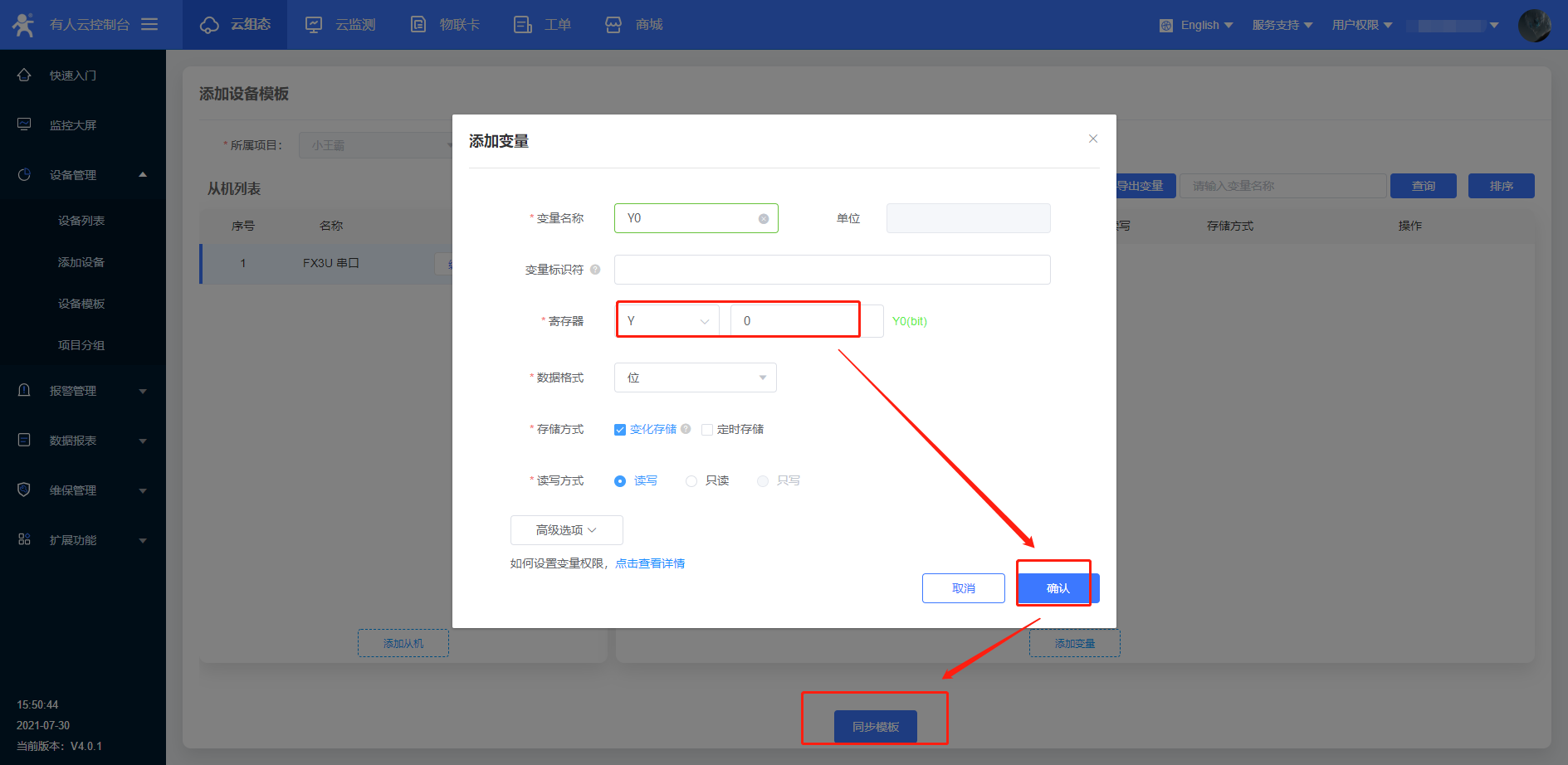

? 添加變量-確認后點擊同步模板

? 之后可以看到設備已在線（link燈常亮）

五、設置設備參數

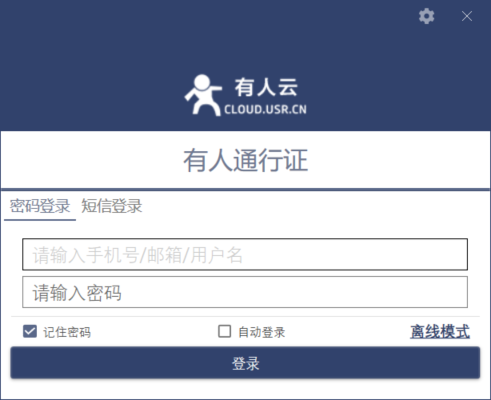

? 登錄USR-PLCNET設置軟件

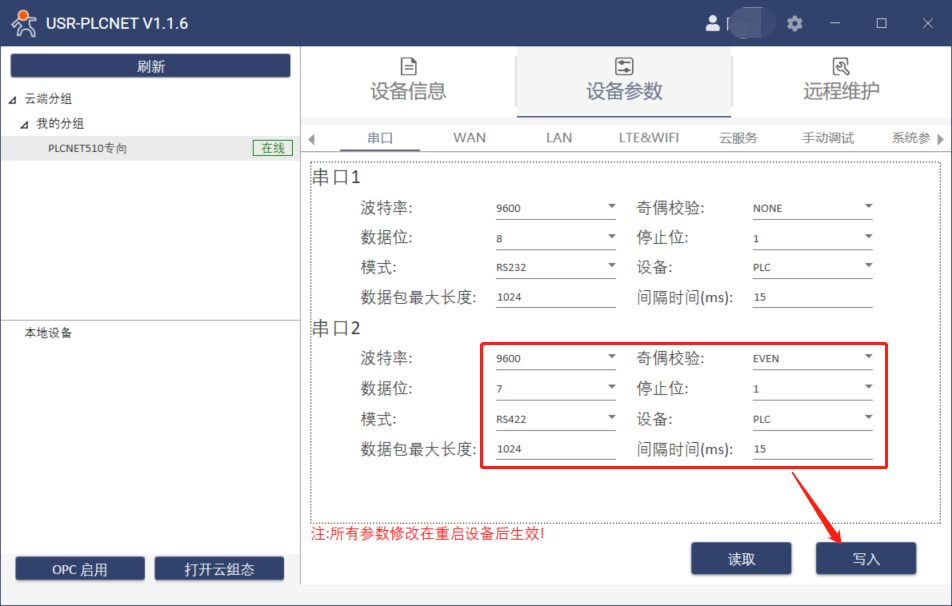

? 設置串口參數：422模式（直連PLC圓孔串口時）-9600bps-EVEN-7-1（FX 3U默認串口參數）

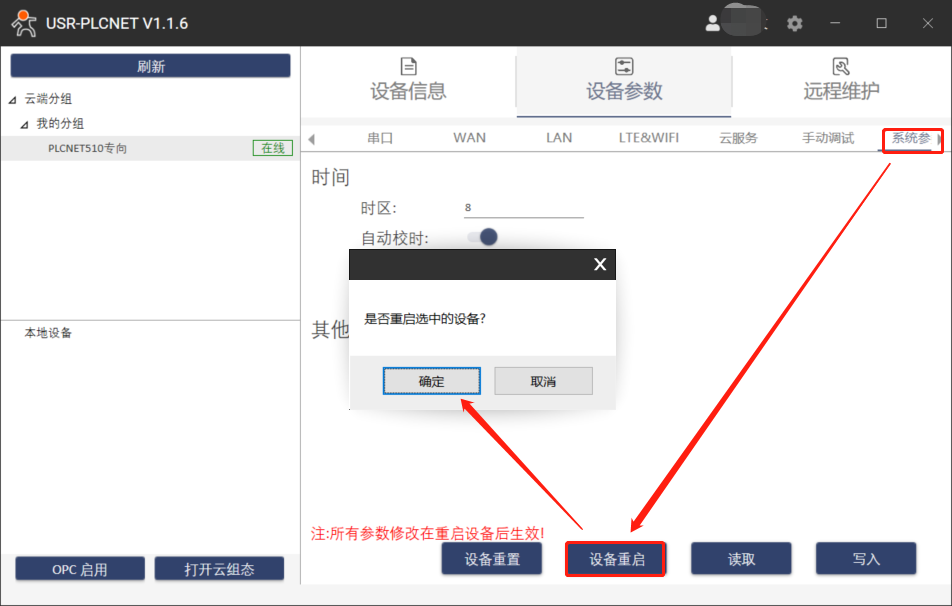

? 重啟設備（設備內參需要重啟才能生效）

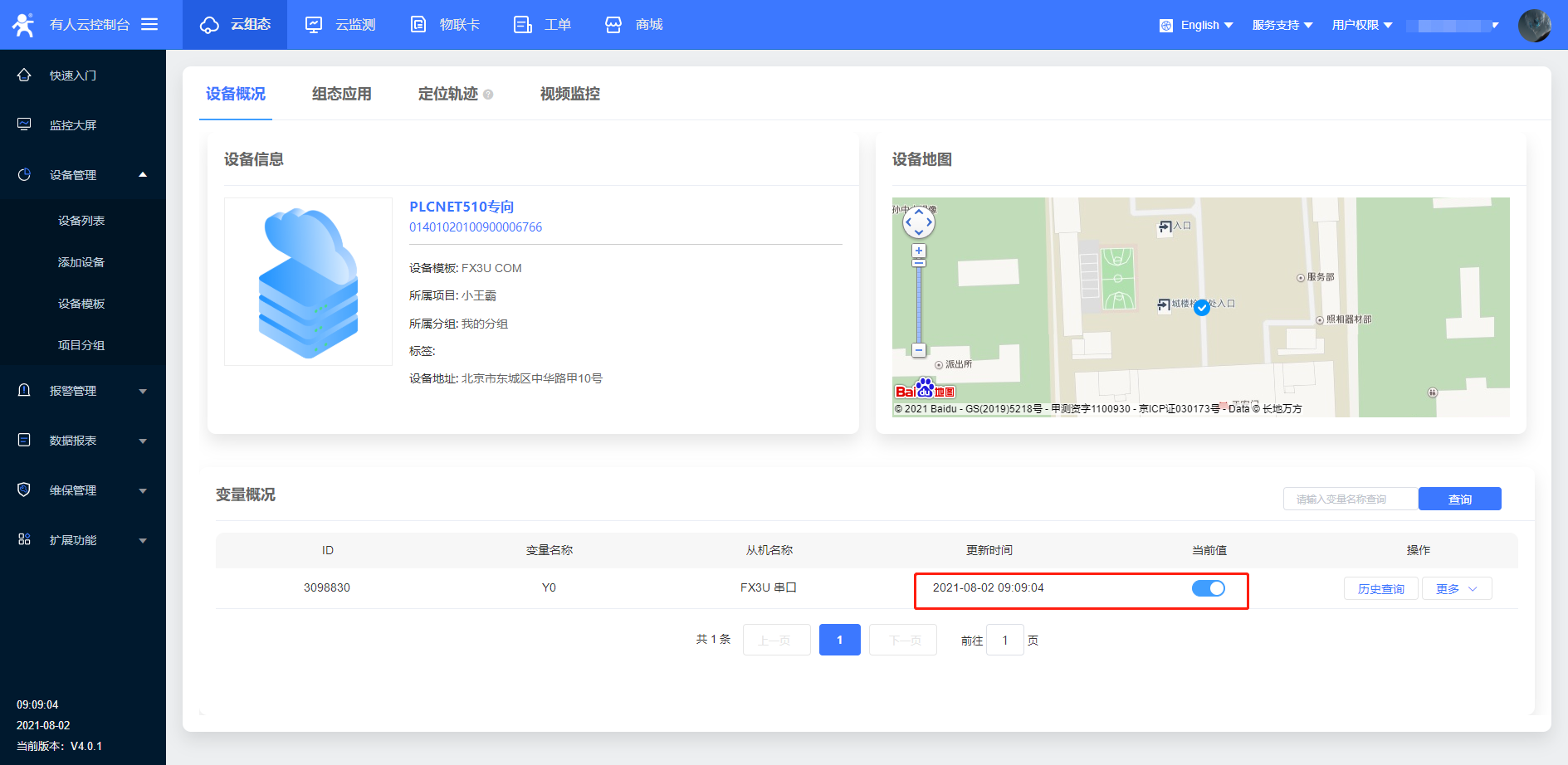

? 重啟完成后，觀察平臺數據，采集成功（數據采集時請不要打開遠程維護的透?jìng)鞴δ?/span>）
