1：需要下載的軟件和說明書
2：硬件連接

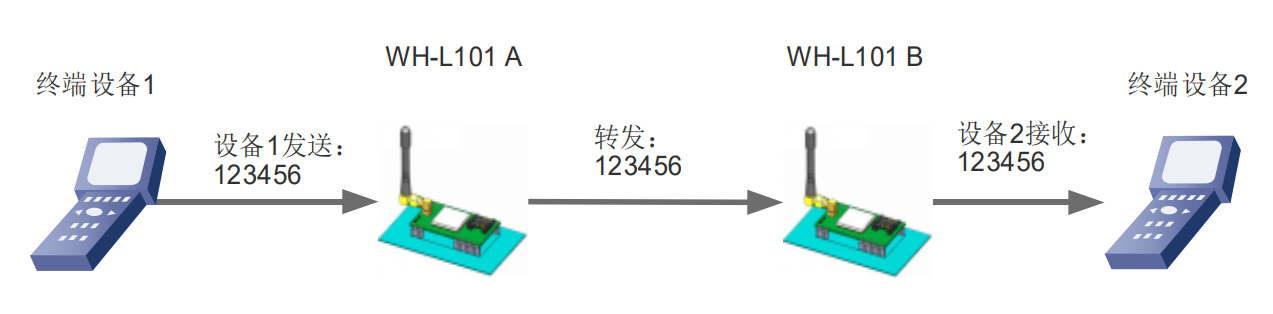

使用RS232串口線分別將LoRa數傳終端A、B接入串口設備(以PC機代替)，給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。
3：LG206參數設置
LR模式為低功耗接收模式，只能接收來工作在 WU 模式的模塊發出的數據，LR模式接收串口數據發送時需要提前拉低WAKE 引腳喚醒。
此案例WH-L101-L-P A配置為WU模式，WH-L101-L-P B配置為LR模式
實現點對點通訊發送方和接收方需滿足 3 個條件：
速率等級相同(SPD)
信道一致(CH)
目標地址相同(ADDR)或為廣播地址(65535)
A、配置WH-L101-L-P A參數：

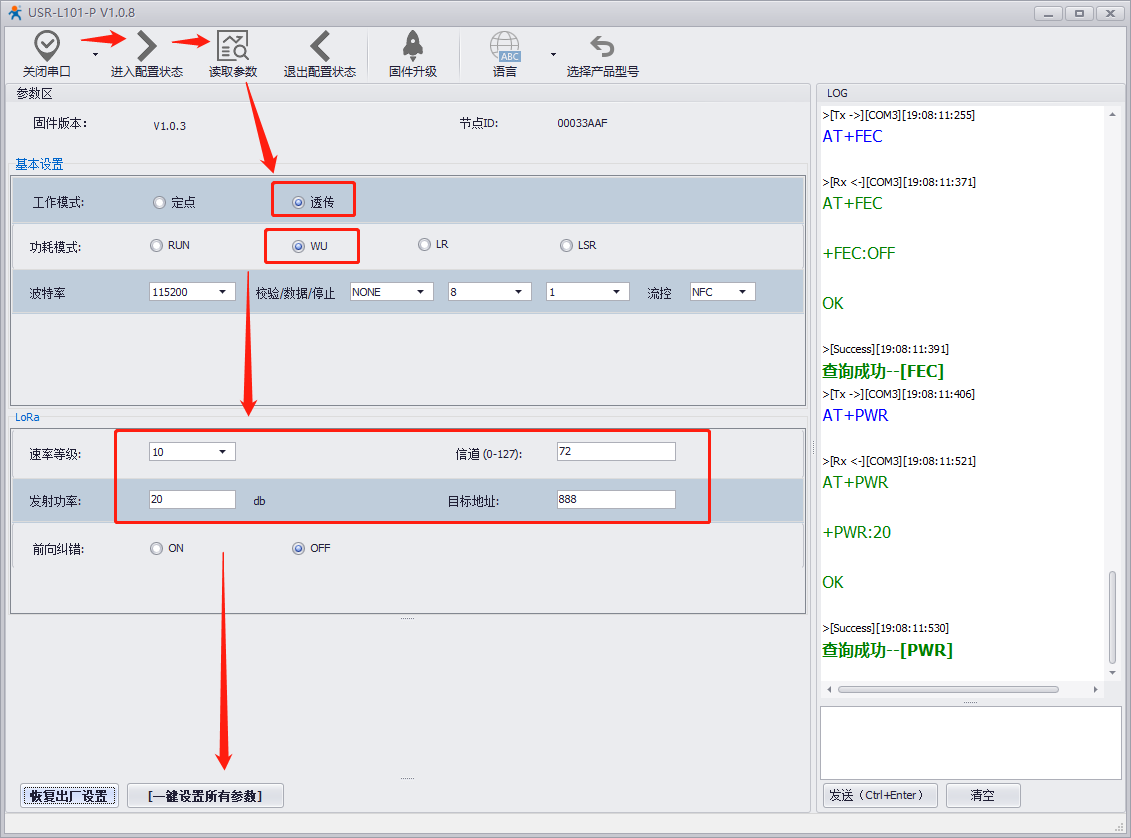

打開LoRa設置軟件(L101-P)，依次點擊打開串口(選擇A對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、
工作模式：“透傳”、功耗模式：“WU”、
串口參數波特率參數配置為您要接的串口設備的串口參數、
速率等級10\信道72\目標地址888、
一鍵設置所有參數，關閉LoRa設置軟件。
注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置;當設置成功后想要再次進行參數修改，需要重新進入配置狀態。
A、配置WH-L101-L-P B參數：
打開LoRa設置軟件(L101-P)，依次點擊打開串口(選擇A對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、
工作模式：“透傳”、功耗模式：“LR”、
串口參數波特率參數配置為您要接的串口設備的串口參數、
速率等級10\信道72\目標地址888、
一鍵設置所有參數，關閉LoRa設置軟件。
注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置;當設置成功后想要再次進行參數修改，需要重新進入配置狀態。
4、透傳測試

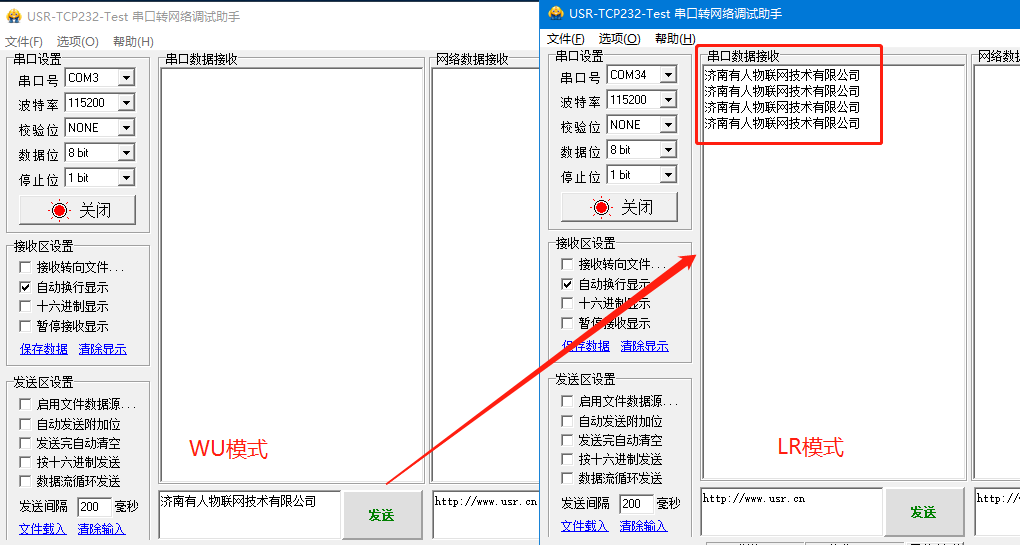

啟動兩個USR-TCP232-Test(模擬串口設備1,2)分別連接LoRa數傳終端A(com3)、B(com34)的串口，使用WU設備發送數據LR設備可接收數據，通信效果如下圖所示：

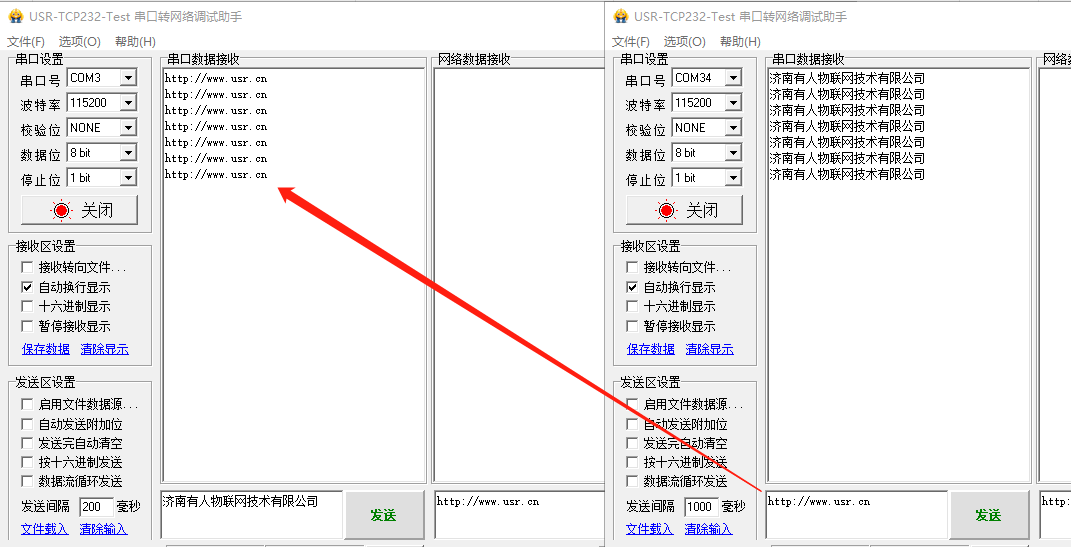

LR模式要發送數據時，需要把自身的WAKE管腳拉低喚醒自身后串口在發送數據：

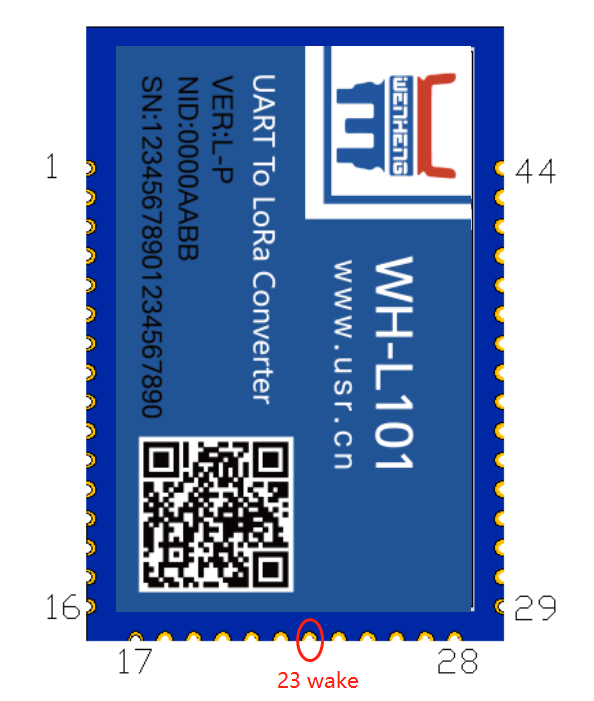

模塊的23腳為WAKE喚醒管腳，拉低喚醒模塊發送數據，如同所示。
LR模式詳解：
其中 LR 和 LSR 為低功耗模式，模塊上電后開始計時，若在空閑時間內串口和網絡端均無數據收發時模塊進入低功耗狀態。
模式和空閑時間可通過 AT 指令設置， 空閑時間 20 秒：AT+ITM=20 重啟生效。

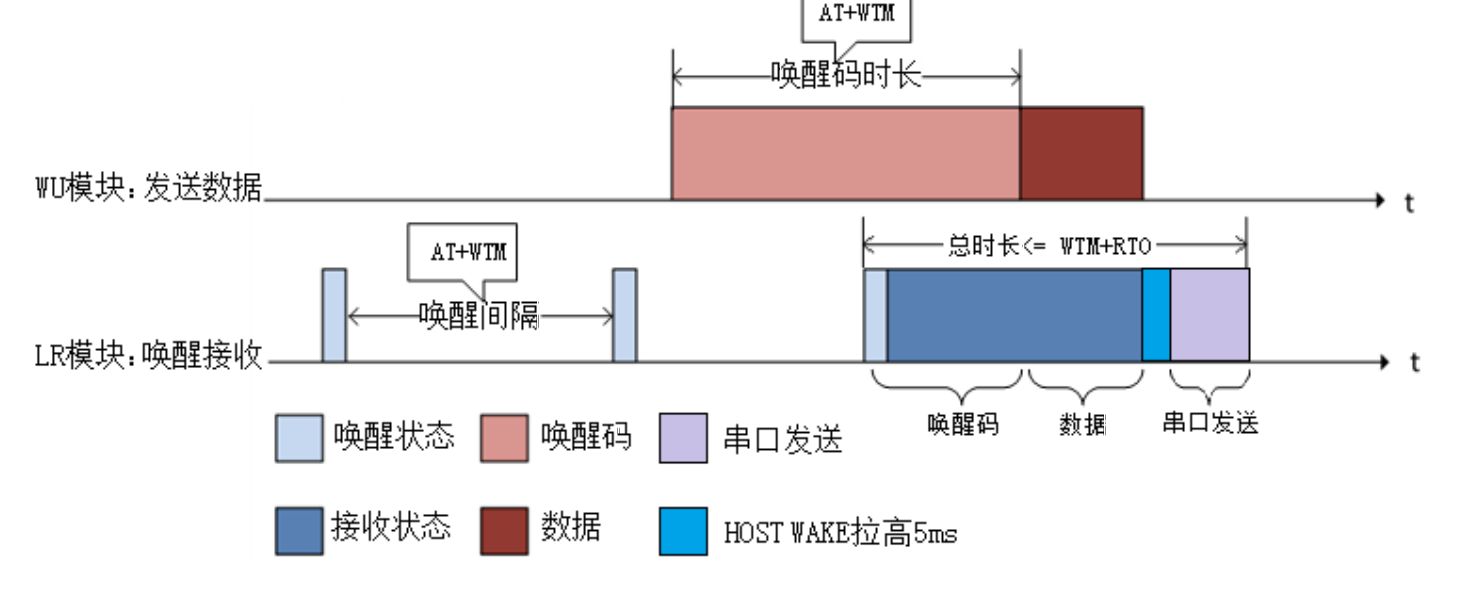

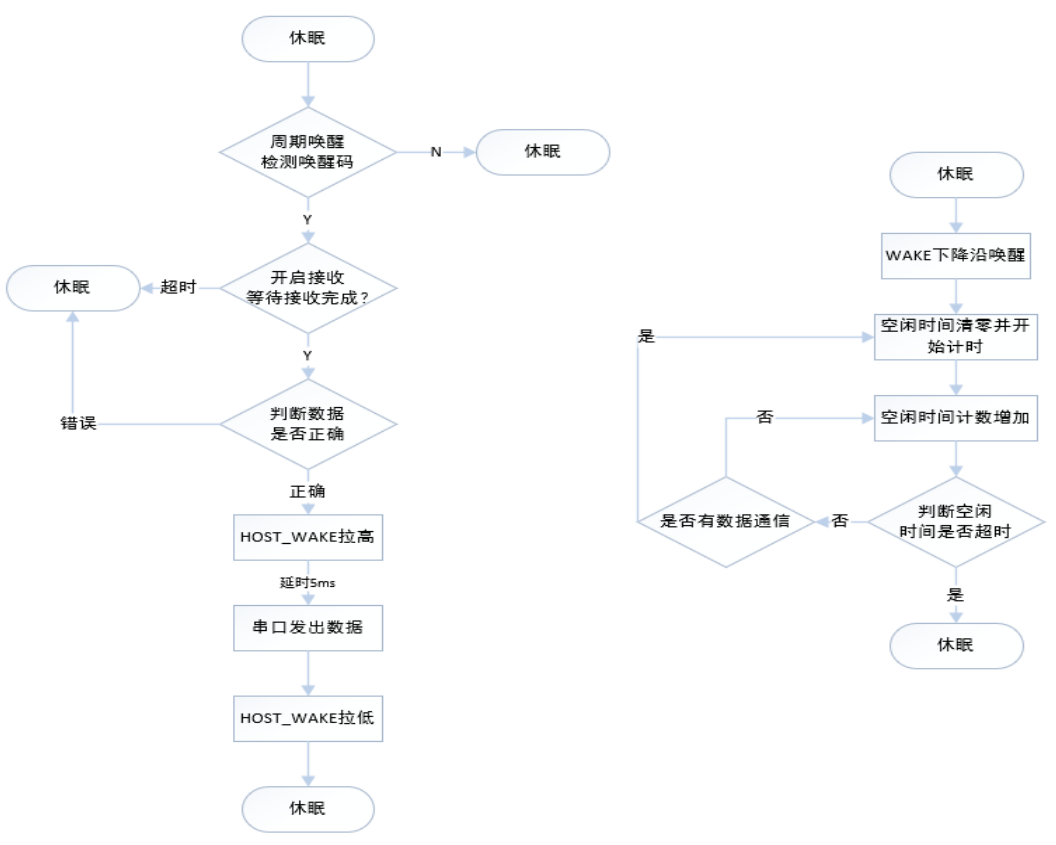

LR 低功耗接收模式，上電后如果無線和串口持續一定時間無數據通信則模塊進入休眠，休眠后模塊 定期(AT+WTM 設置喚醒間隔)喚醒來檢測喚醒碼，如果檢測到喚醒碼模塊立即進入接收狀態，等待接收 完成，接收完成后 HOST_WAKE 引腳會在串口發送數據前拉高 5ms，數據發送完成拉低(客戶可使用 HOST_WAKE 引腳喚醒自己的 MCU)，若只檢測到喚醒碼未接收到數據，則等待超時后進入休眠狀態。 休眠后也可以通過 WAKE 引腳下降沿中斷來喚醒模塊，喚醒后的模塊恢復運行模式，當空閑時間大于 設定時間時模塊再次進入休眠狀態。
注：如果環境中有其他設備在同信道同速率有數據通信，休眠中的模塊可能會被喚醒
