  1：需要下載的軟件和說明書

  LoRa模塊WH-L101-L-P-H10設置軟件

  TCP232-TES串口及網絡調試助手軟件

  WH-L101-L-P-H10說明書

  2：硬件連接

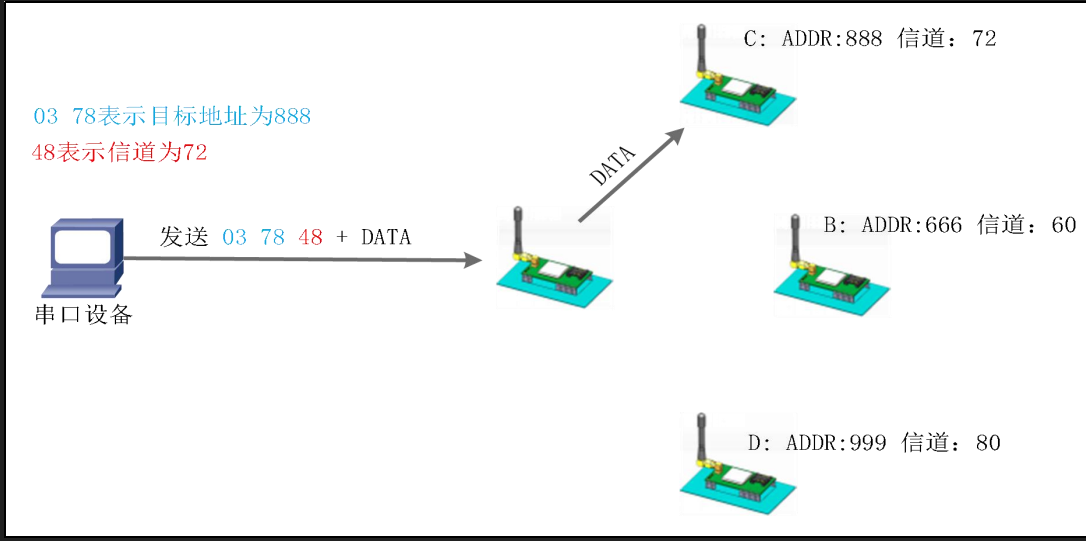

  LoRa模塊定點模式可以在發送數據時靈活的改變目標地址和信道從而實現靈活的改變目標模塊。該模式在透明傳輸?shù)幕A上將發送數據的前 2 字節作為目標地址(高位在前)第 3 字節作為信道，發射時模塊改變目標地址和信道，發送后恢復原有設置。

  3：WH-L101-L-P-H10參數設置

  定點模式通信雙方的速率等級必須一致。

  本例采用如下參數進行設置：

  表 1 參數

  4、設置軟件設置方法

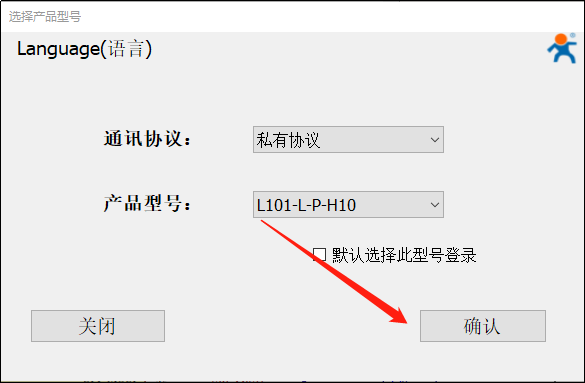

  A、打開LoRa設置軟件(產品型號選擇為L101-L-p-H10)，依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

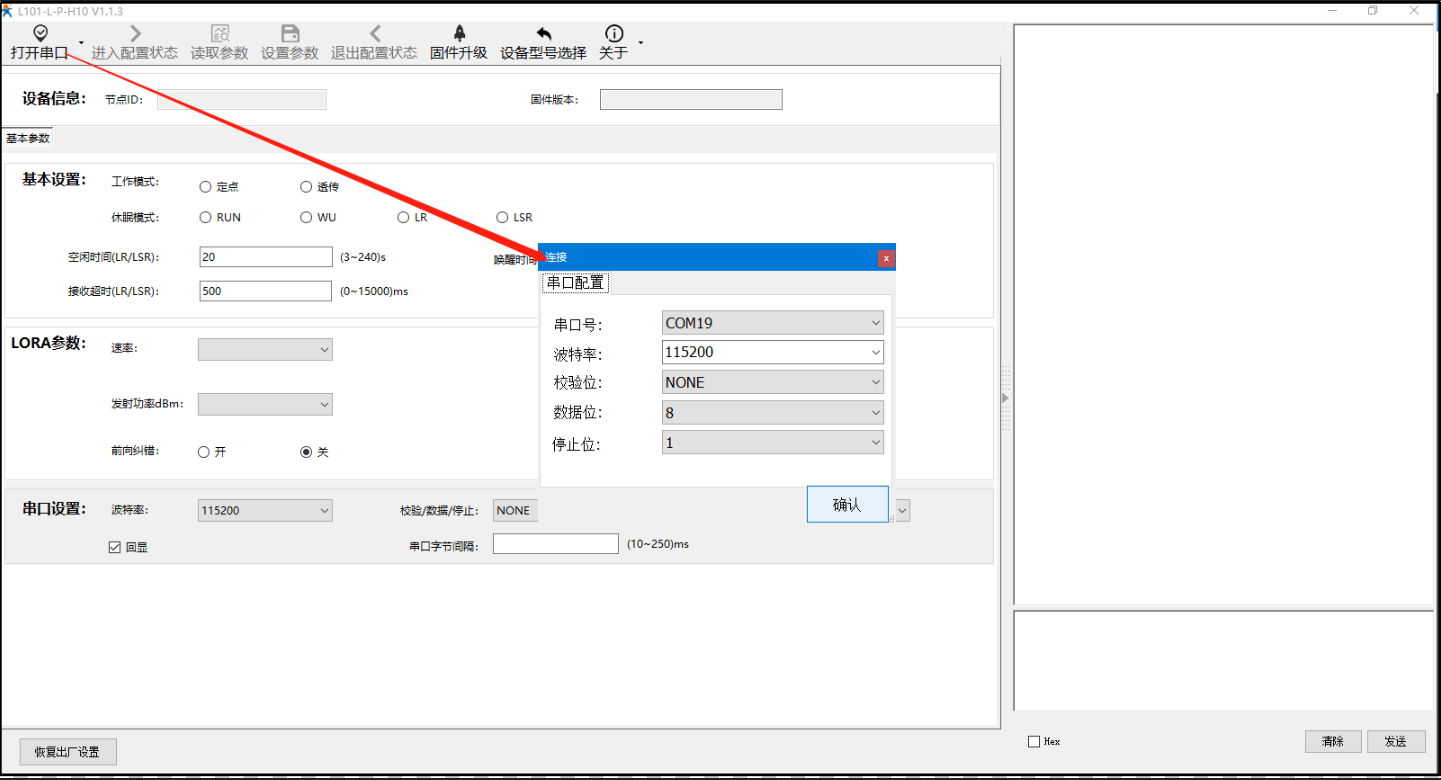

  B、設置串口打開參數，模塊默認串口參數：115200,None，8,1,NFC。

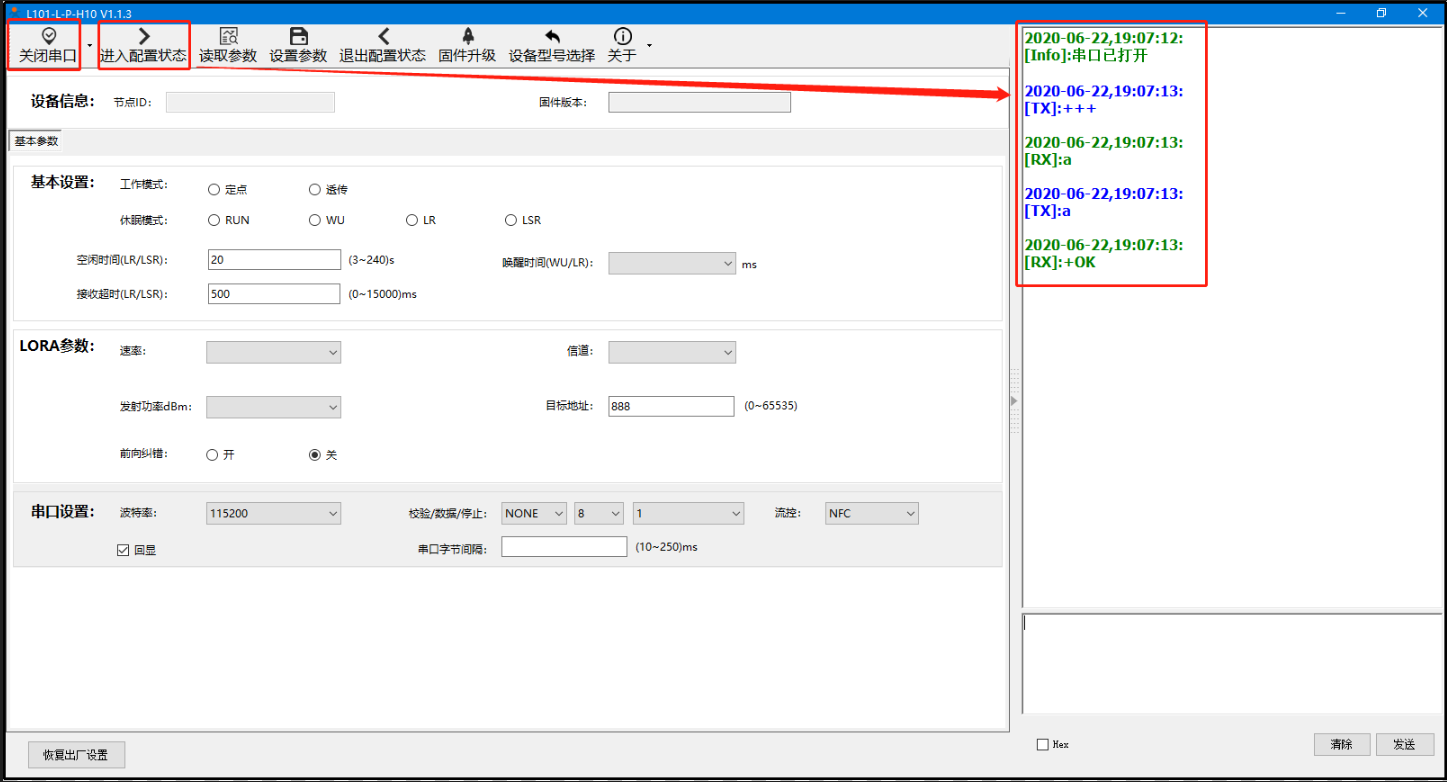

  C、打開串口，點擊進入配置狀態，能返回a +OK，說明模塊已進入配置模式，在配置模式下才可以讀取配置模塊參數， 若不返回a+ OK，說明模塊沒有進入配置模式，檢查接線是否可靠穩定，打開的com口對不對，串口參數配置的對不對。

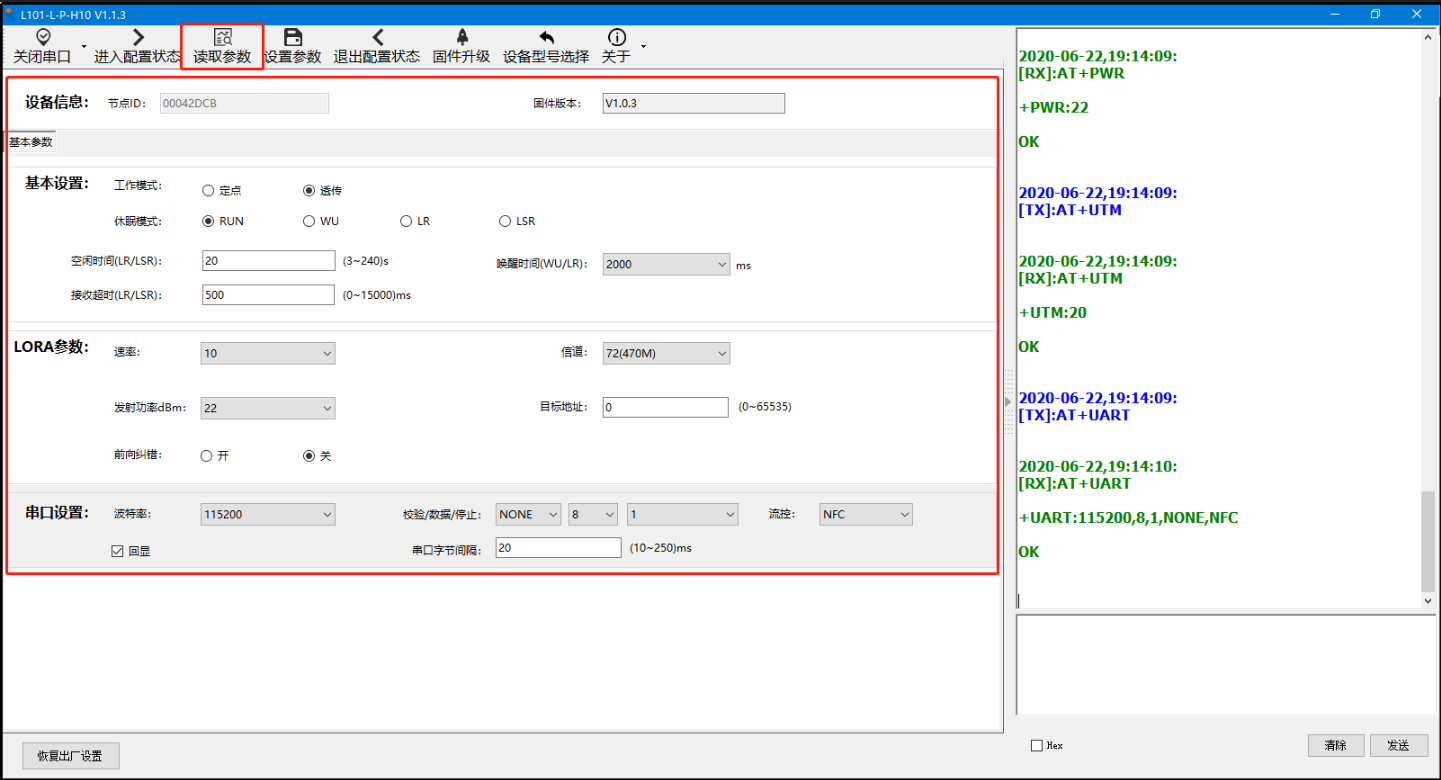

  D、模塊進入配置狀態后，點擊讀取參數，可讀取模塊此時的配置參數。

  E、此時可以配置模塊參數。

  注意：

  a. 串口設置中的參數修改為您要接的串口終端設備一致，完要配置的參數后點擊設置參數。 串口參數配置修改后，下次配置參數時設置軟件打開串口的參數就需要用修改后的串口參數打開了。

  b. 進入配置后若只是讀取參數并沒有去設置參數，則需要點擊退出配置狀態。

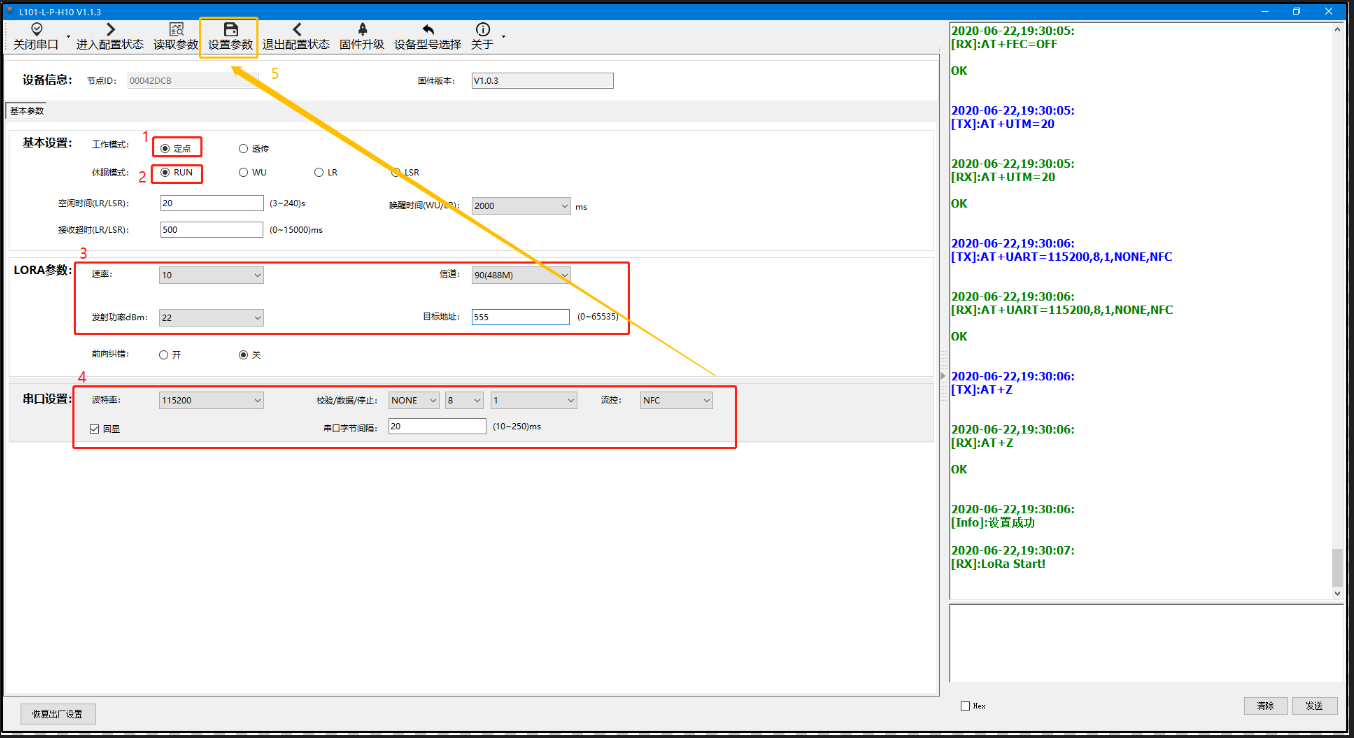

  模塊a: 工作模式為“定點”，休眠模式配置為“RUN”，速率、信道、目標地址按照表一分別配置為“10、90、555”配置完點擊關閉關閉串口。

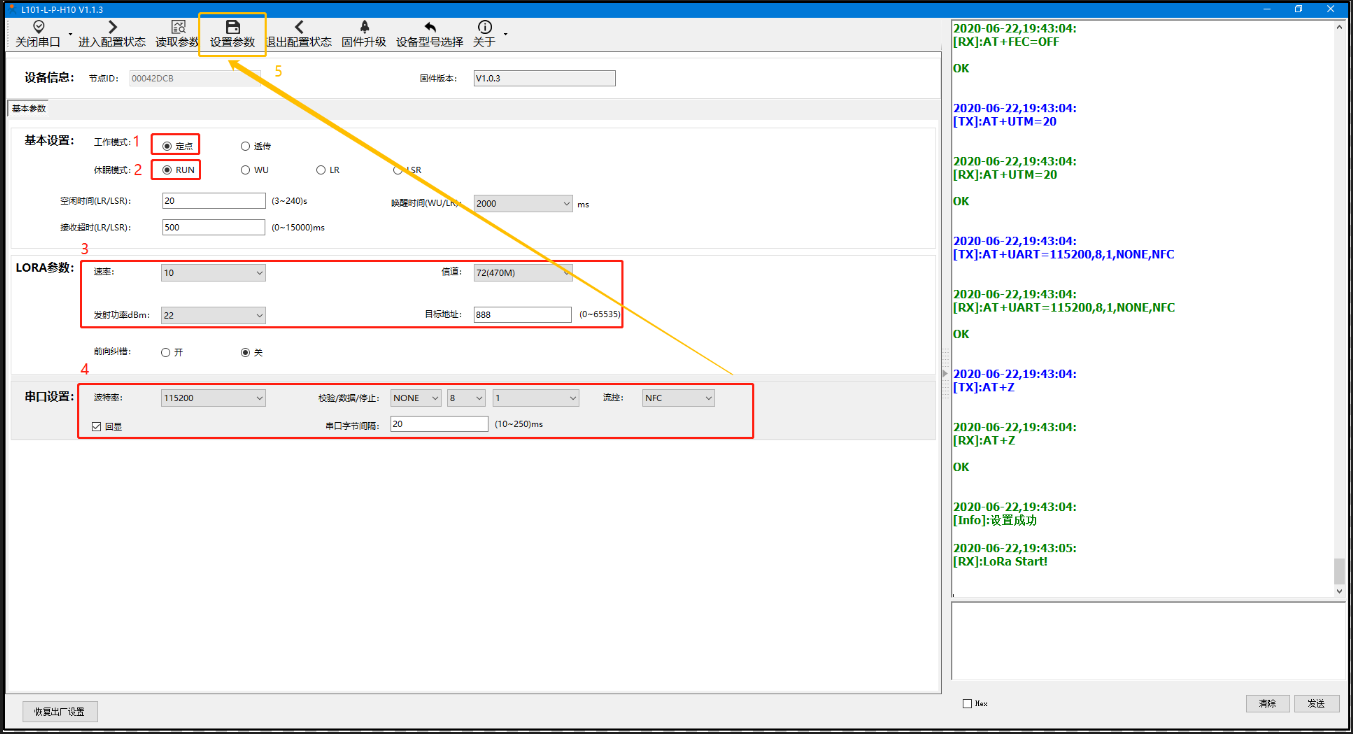

  模塊b:工作模式為“定點”，休眠模式配置為“RUN”，速率、信道、目標地址按照表一分別配置為“10、72、888”配置完點擊關閉關閉串口。配置完關掉串口。

  5、數據測試

  啟動兩個USR-TCp232-Test(模擬串口設備1,2)分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據(反之亦然).

  定點模式可以在發送數據時靈活的改變目標地址和信道。在透明傳輸?shù)幕A上將發送數據的前 2 字節作為 目標地址(高位在前)第 3 字節作為信道，發射時 LoRa 數傳終端改變目標地址和信道，發送后恢復原有狀態。

  當一臺設備 A(目標地址(ADDR)：555，信道(CH)：90)向另一臺設備 B(目標地址(ADDR)： 888，信道(CH)：72)發送數據 DATA(123456),則只需要按照 16 進制發送(03 78 48 31 32 33 34 35 36)

  設備B向設備A發送數據(654321)則只需要按照 16 進制發送(02 2b 5a 36 35 34 33 32 31)

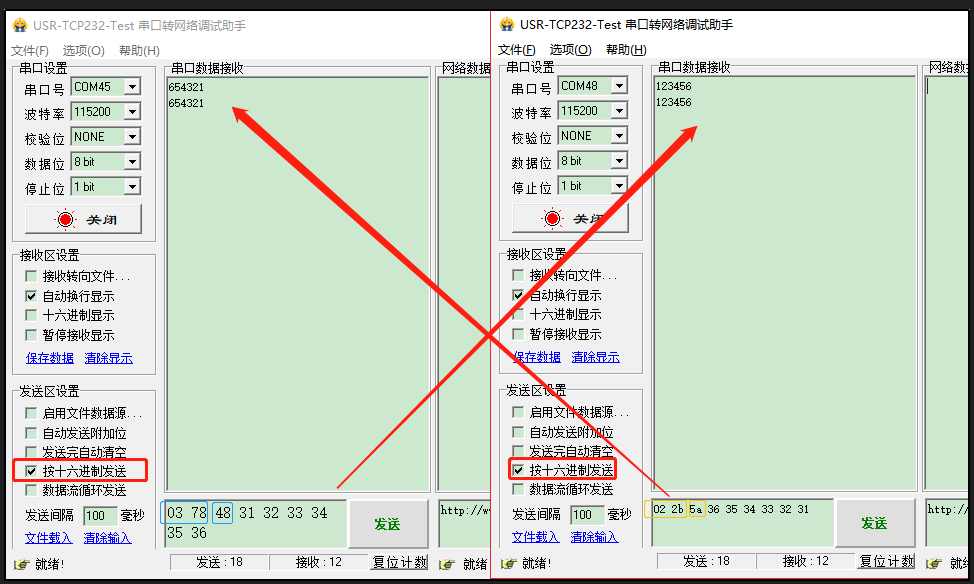

  通信效果如下圖所示：
