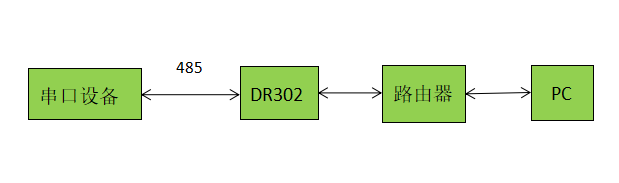

　　一、數據流向

　　二、實現功能

　　串口設備與上位機間的數據透?jìng)鳌?/p>

　　三、資料下載

　　說明書：

　　DR302軟件設計手冊

　　DR302的設置軟件

　　串口調試助手

　　四、測試

　　1、將串口服務器 DR302(USR-DR302，簡稱302)的串口通過串口線(或USB 轉串口線)與pC相連接，通過網線將302的網口pC的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給302供電。

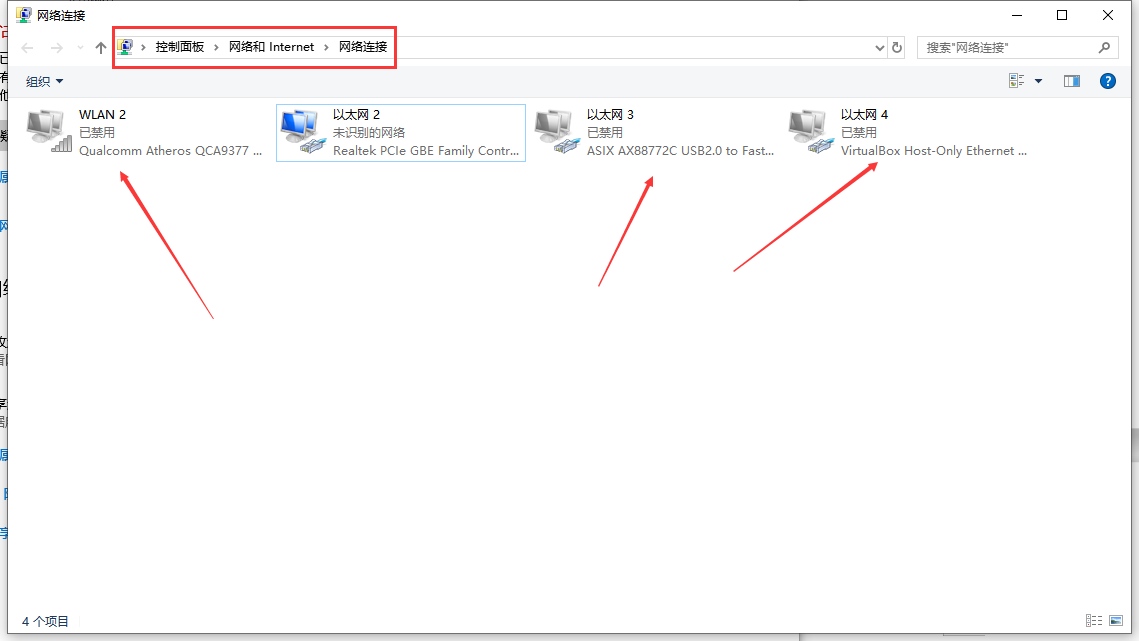

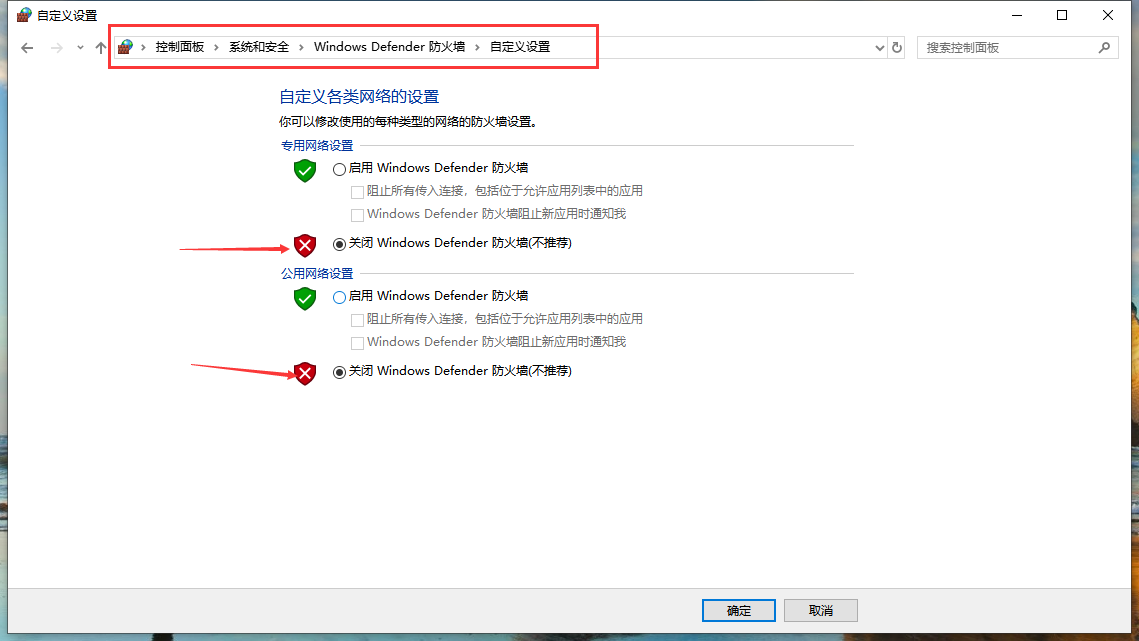

　　2、按路徑：控制面板---->網絡和Internet---->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

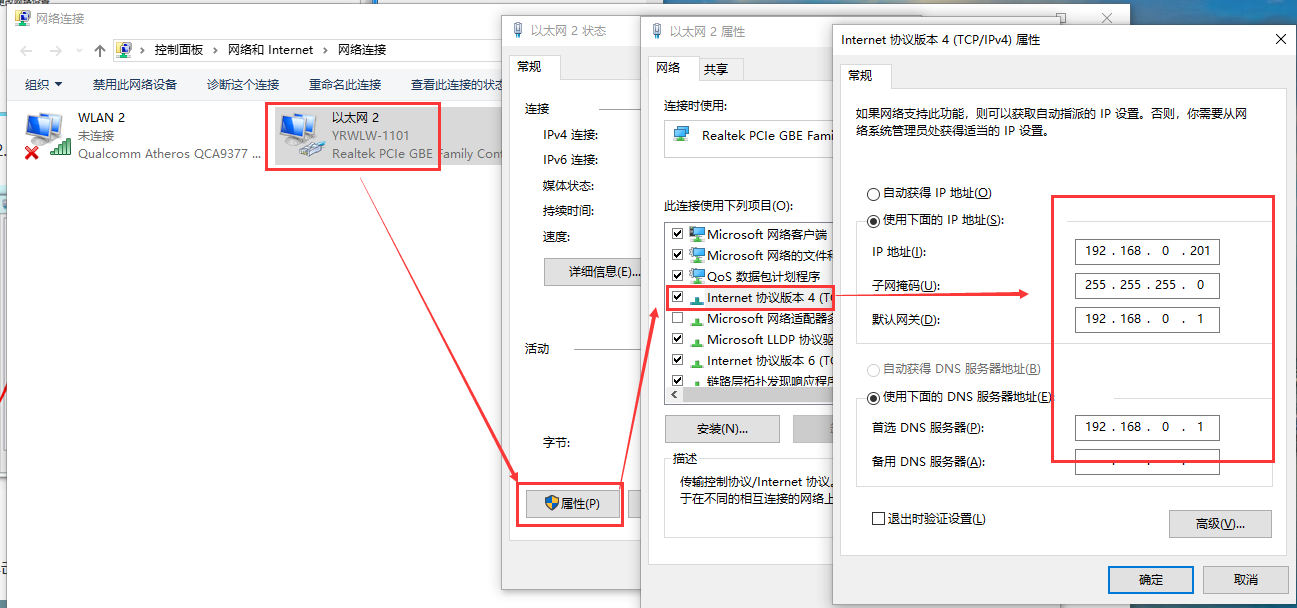

　　3、給電腦設置靜態Ip，設置成302默認目標Ip:192.168.0.201 。

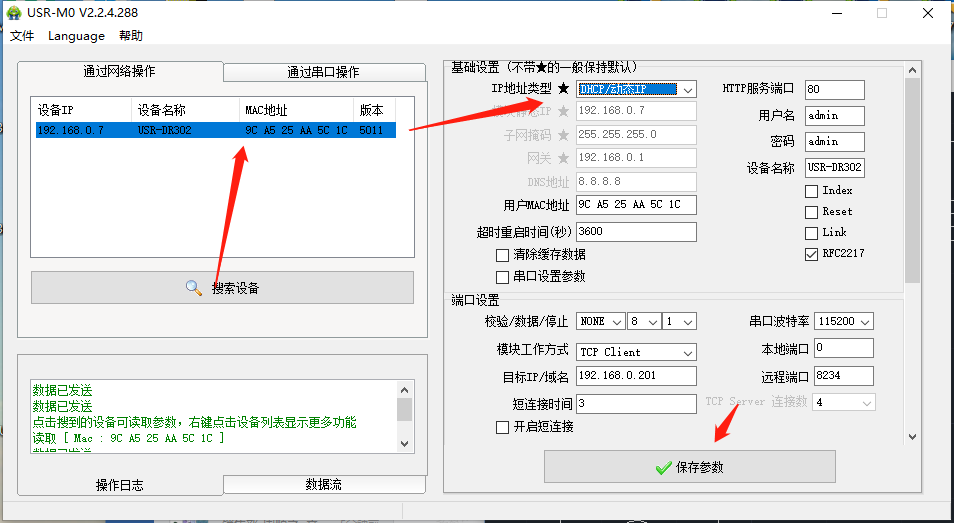

　　4、打開設置軟件

　　點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備，右邊基礎設置，在“Ip地址類型”將靜態Ip改為DHCp動態獲取，點擊保存參數。

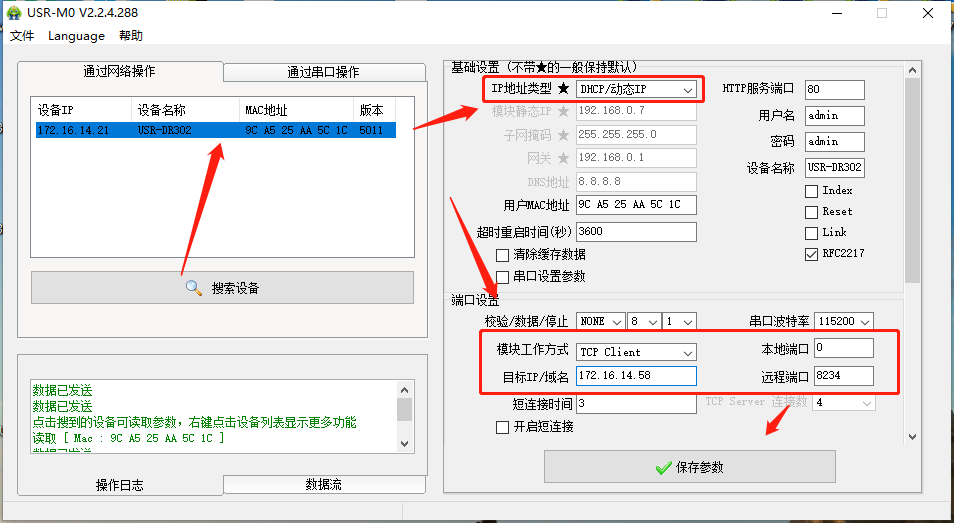

　　5、302和pC均連接同一個路由器，點擊“搜索設備”，可以看到，302的Ip為路由器分配的Ip：172.16.14.21。

　　模塊工作方式：TCp Client

　　本地端口：0

　　目標Ip/域名：172.16.14.58(此時pC的Ip)

　　遠程端口：8234(此時pC的端口)

　　TCp CLIENT的遠程Ip=TCp SERVER的本地Ip

　　TCp CLIENT的目標端口=TCp SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

　　設置完參數后點擊保存參數。

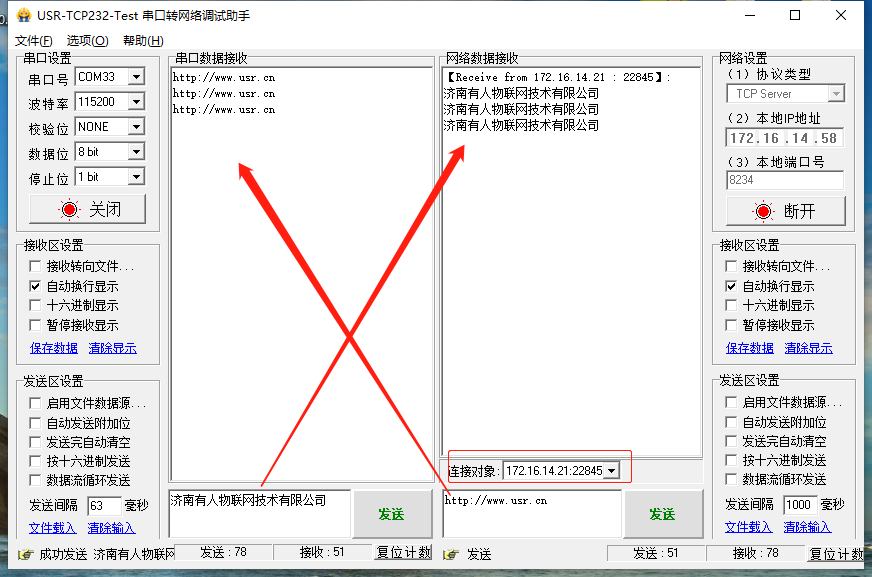

　　6、打開串口調試助手

　　串口端選擇正確的串口(可在設備管理器--端口處查看)以及串口參數，302出廠默認115200，N，8，1。

　　網絡端協議類型選擇TCp Server，本地Ip：172.16.14.58(此時路由器分配給pC的Ip)，本地端口號：8234(可設)。具體數據測試如下：
