  工業級串口服務器USR-N510資料

  M4設置軟件下載連接

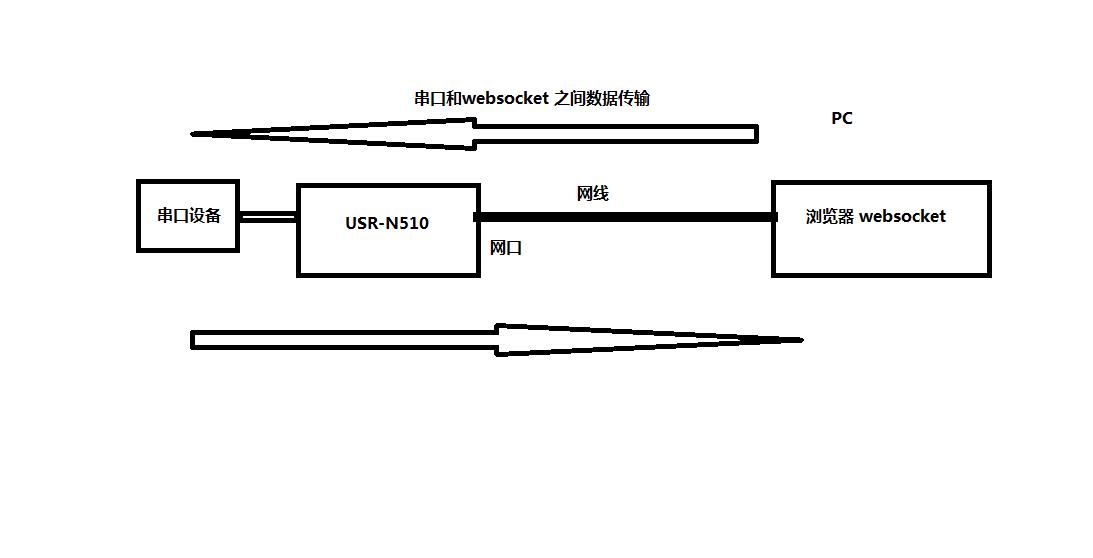

連接框圖

  一、調試方法準備工作：

  串口服務器USR-N510使用直流電源適配器12V供電。

  用USR-RS232串口線接電腦和USR-N510 232串口。

  撥碼開關都朝下是使用232串口。

  N510網口用網線連接電腦網口，電腦IP和USR-N510的IP設置同一網段。

  二、參數設置：

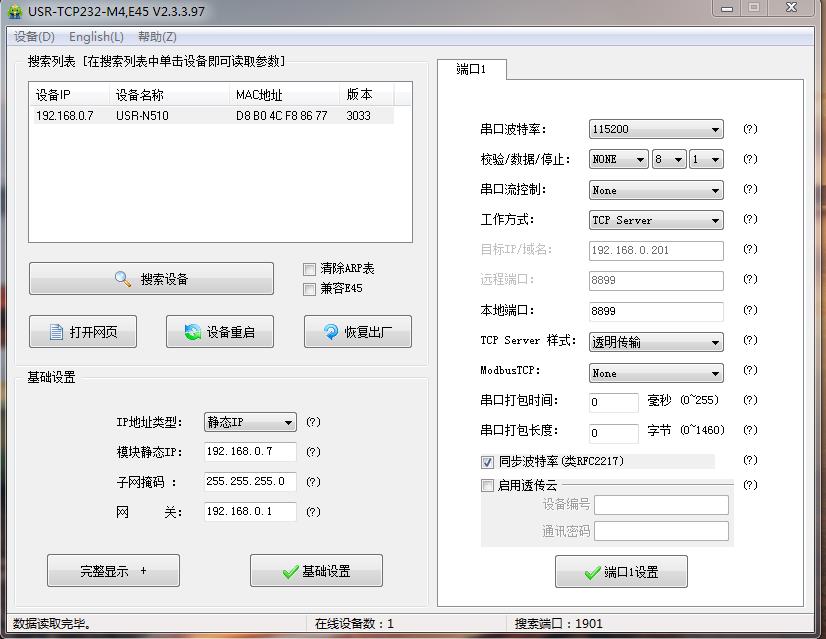

  USR-N510網口用網線連接電腦網口，電腦IP和USR-N510的IP設置同一網段。USR-N510默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。

  1、修改IP獲取方式DHCP：

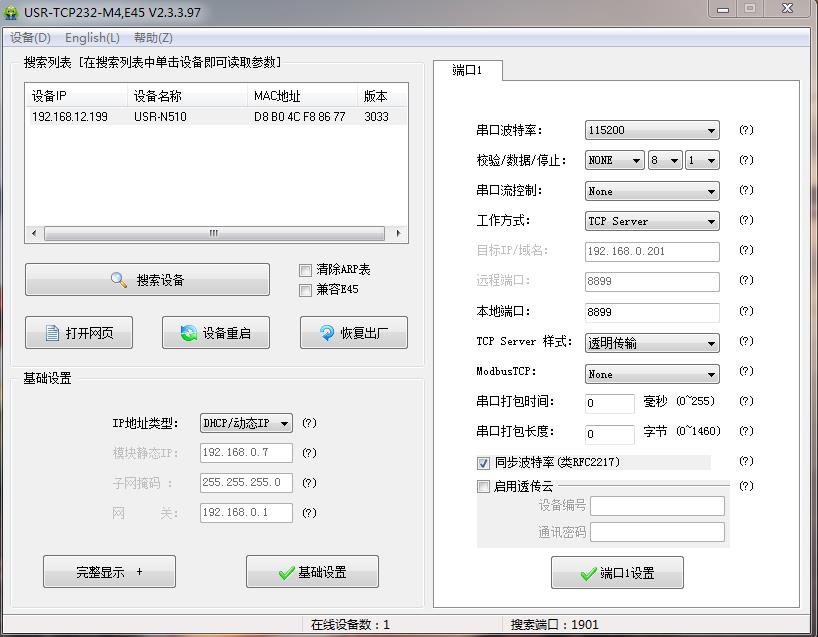

  用M4設置軟件搜索USR-N510的IP，192.168.0.7，USR-N510用串口設置軟件設置DHCP，動態獲取IP。

  2、連接路由器搜索IP：

  N510網口用網線接路由器，電腦也連接同一個路由器。用M4設置軟件搜索USR-N510的IP 192.168.12.199

  3、設置參數：

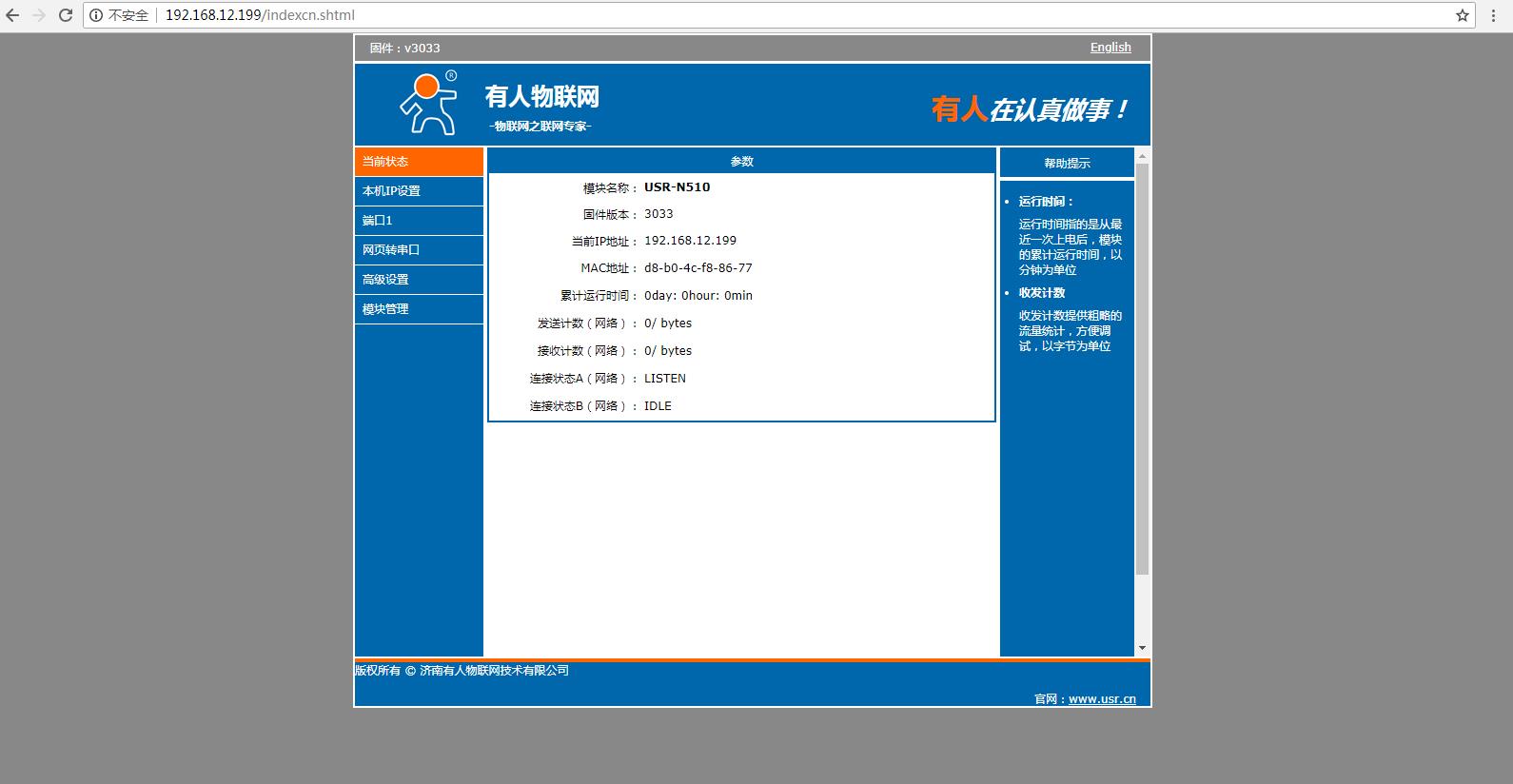

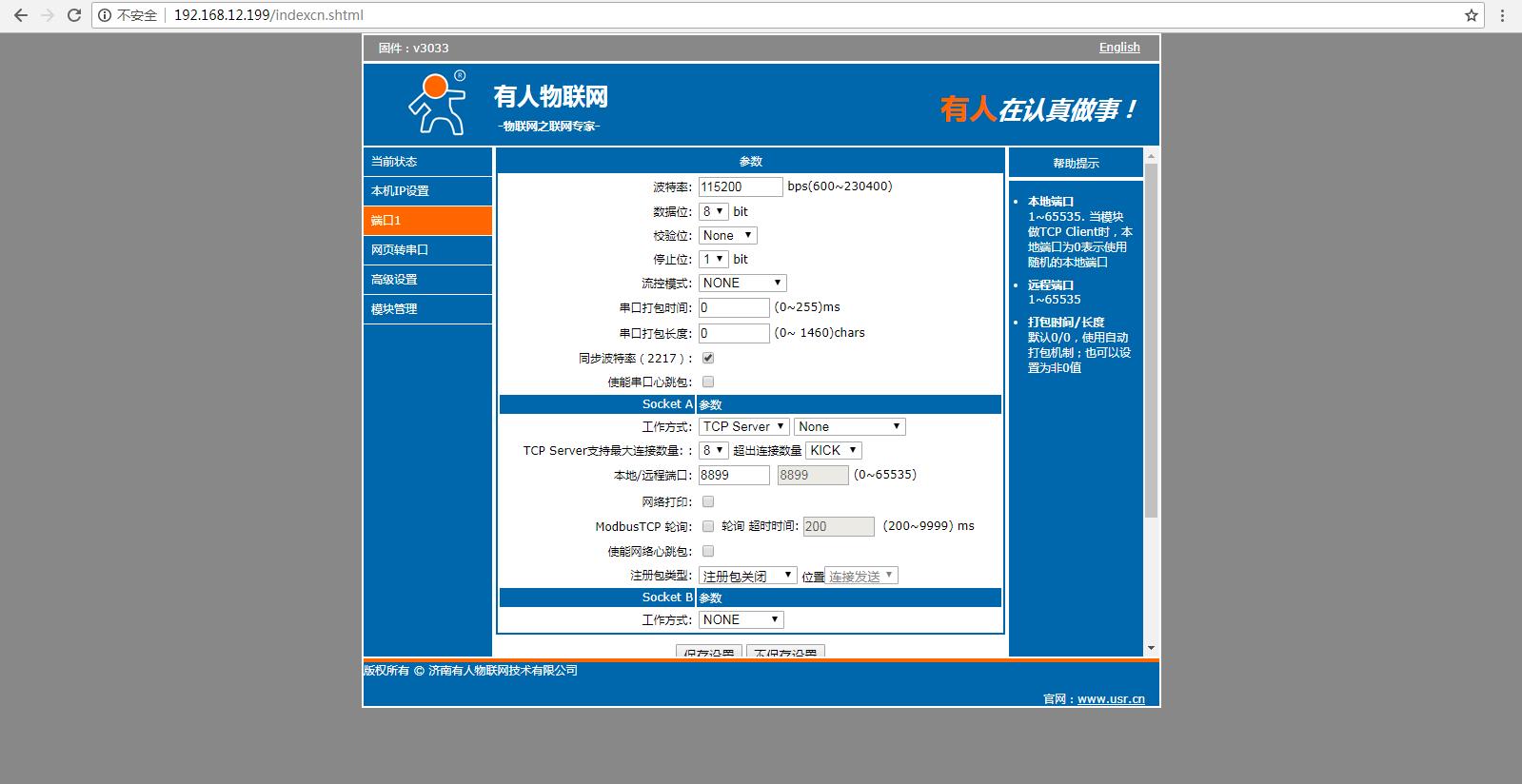

  在瀏覽器輸入N510的IP，可以登錄N510的內置網頁。工作方式TCP server 本地端口8899

  三、數據傳輸調試：

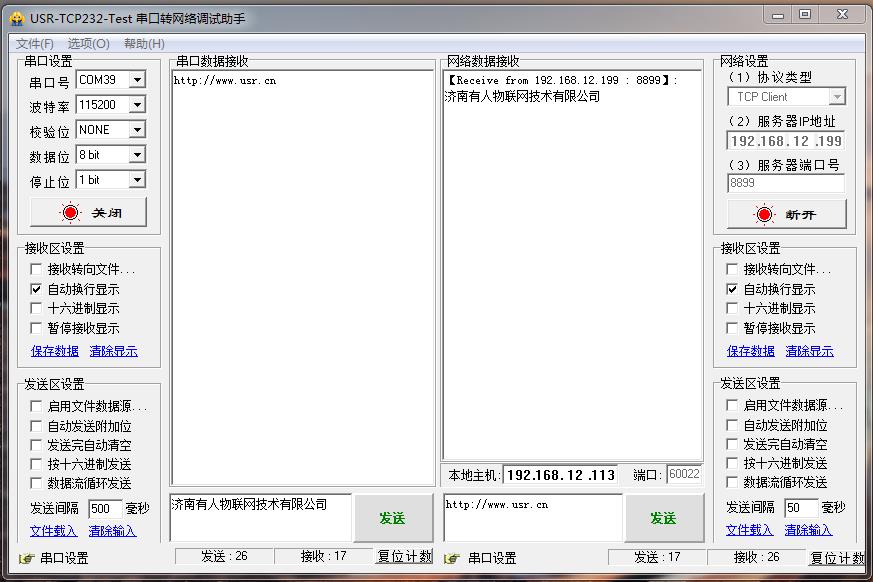

  在電腦下載，并安裝打開USR-TCP232-TEST 串口網絡助手。建立TCP連接，USB-RS232串口線接電腦，就可以實現N510串口和網絡之間數據傳輸。

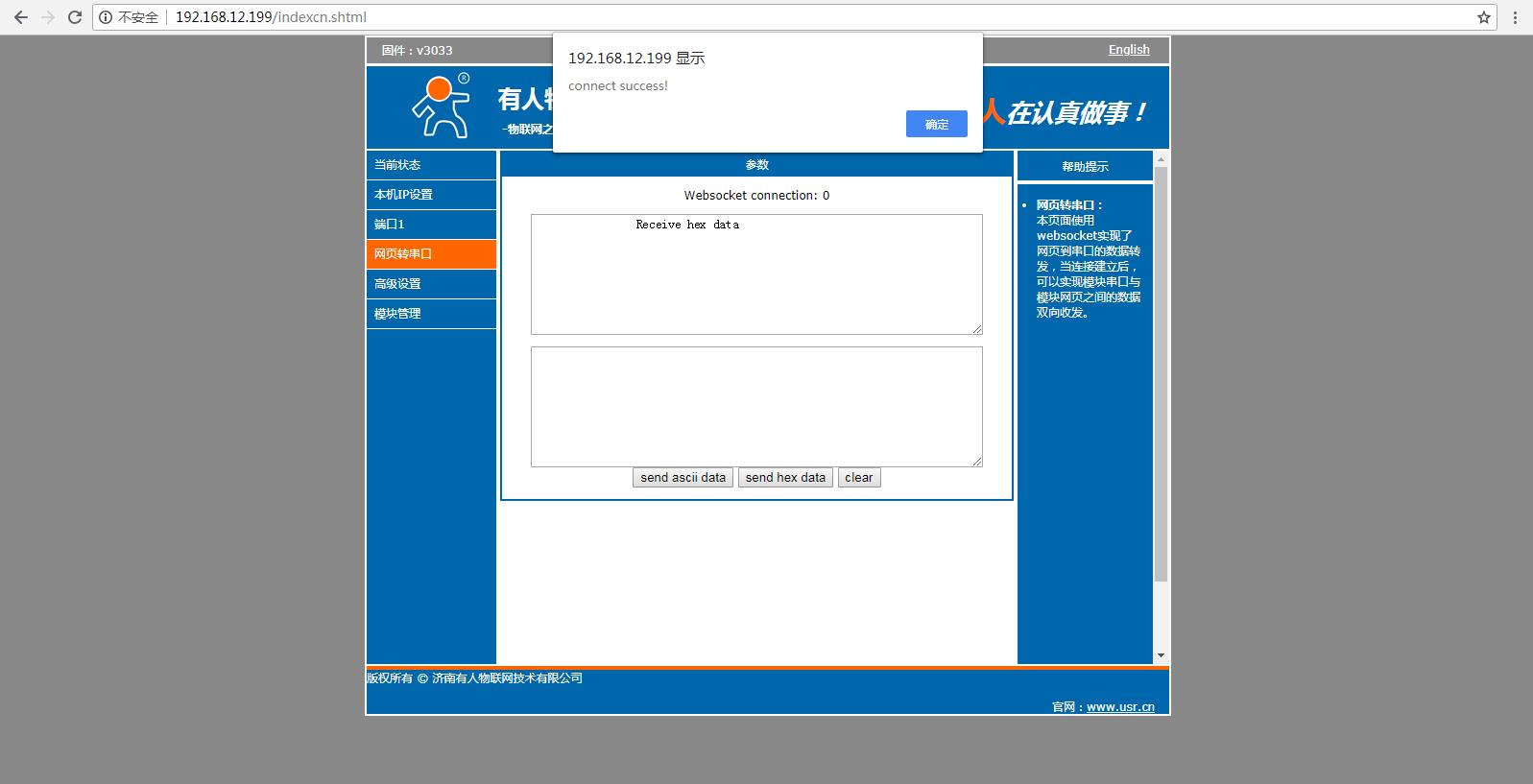

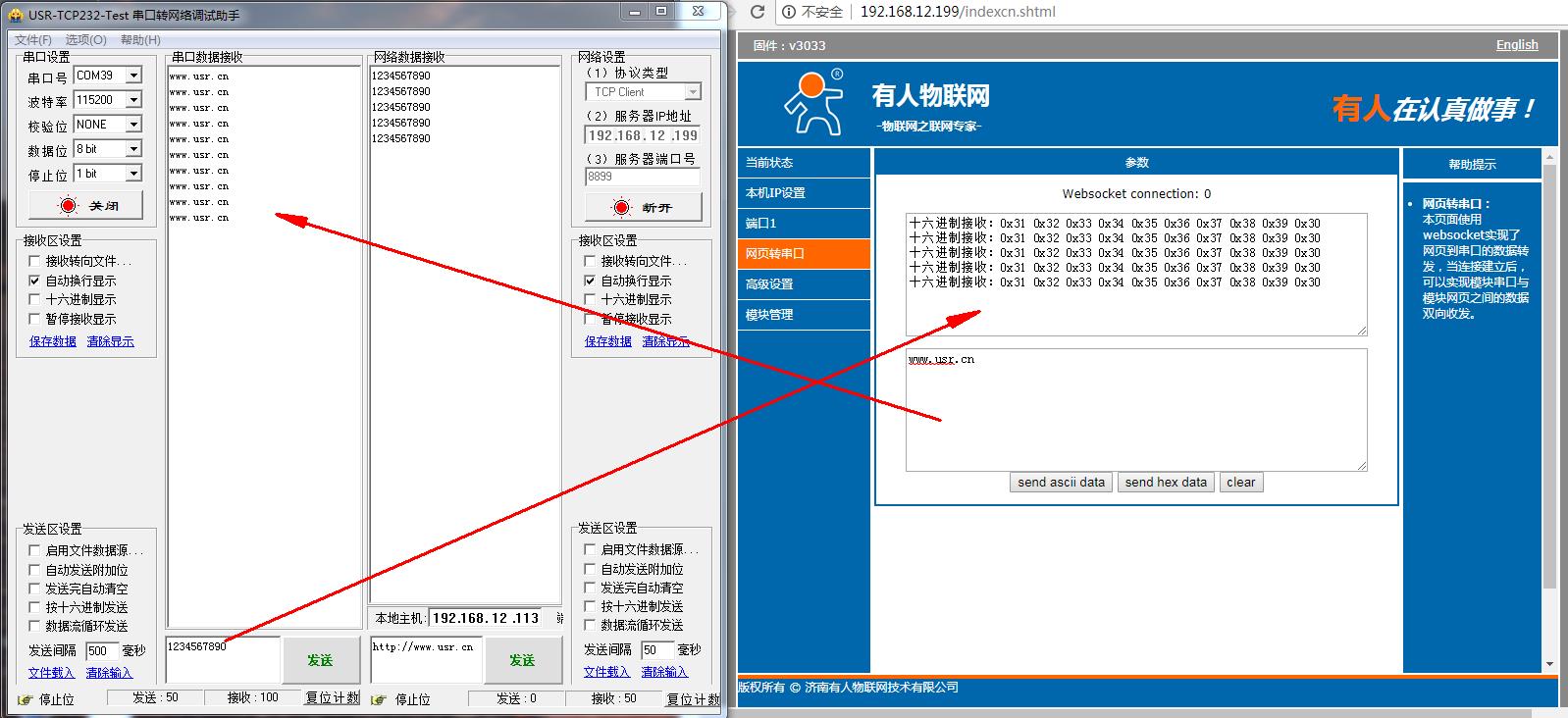

  同時N510網頁打開websocket頁面，顯示連接成功，然后測試串口和websocket之間的數據傳輸。
