USR-N540使用有人云一對多透傳

　一、數據流向

　　串口調試助手(模擬串口設備)<——>N540<——>有人云<——>虛擬串口(模擬N540)<——>串口調試助手(模擬串口設備)

　　二、所需資料

　　N540軟件設計手冊：http://guoyijianzhu.cn/Download/687.html

　　N540說明書：http://guoyijianzhu.cn/Download/255.html

　　設置軟件：http://guoyijianzhu.cn/Download/230.html

　　虛擬串口：http://guoyijianzhu.cn/product/72.html

　　串口調試助手：http://guoyijianzhu.cn/Download/27.html

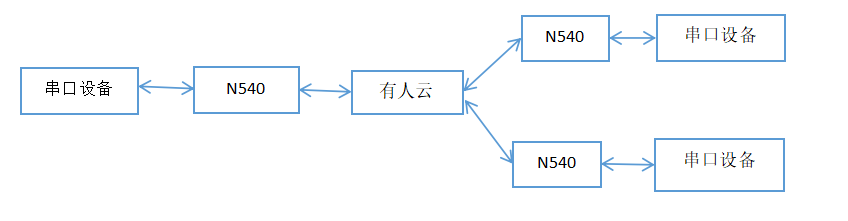

　　三、網絡拓?fù)鋱D

　　四、設備連接

　　將N540串口通過串口轉USB線與PC相連接，通過網線將 N540的網口和PC的網口相連接，后面設置完成后通過網線將N540的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給N540供電。

　　五、具體操作

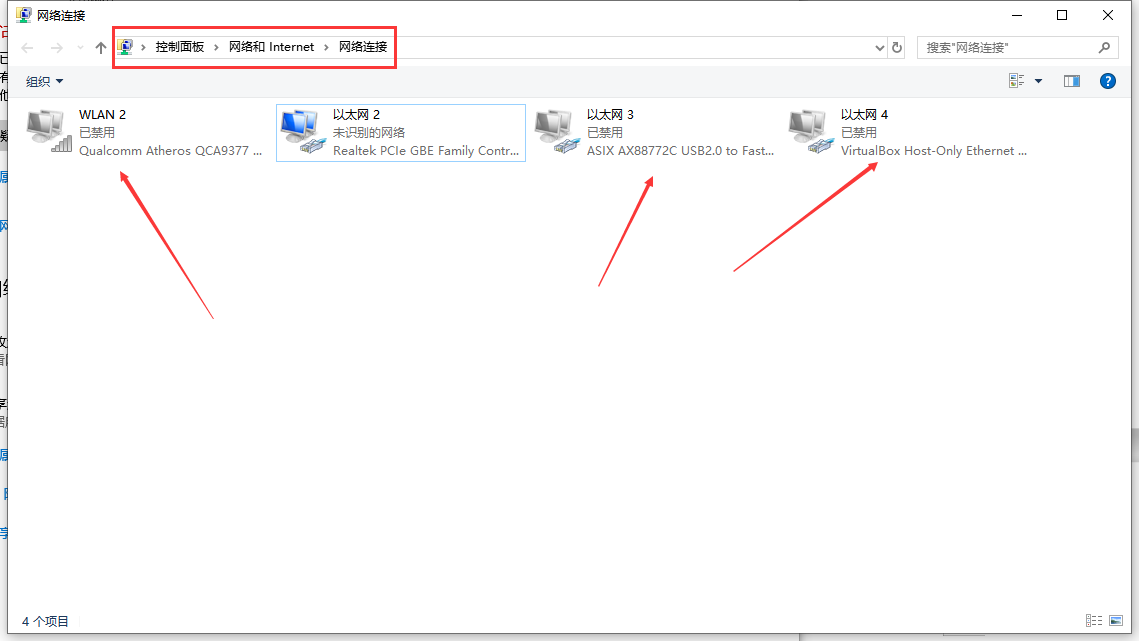

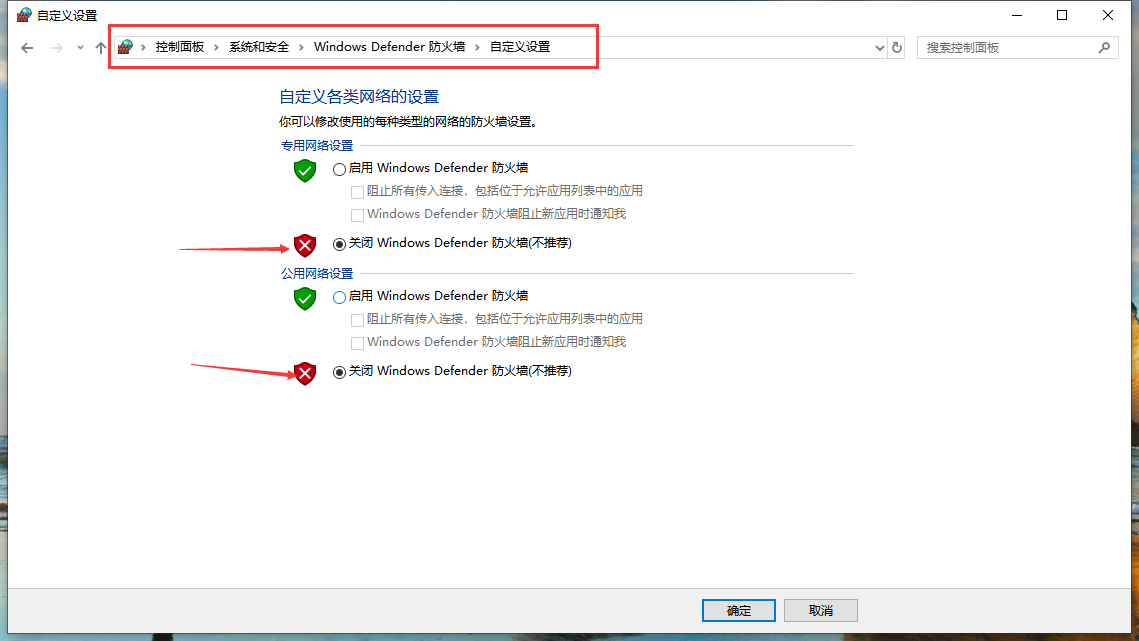

　　    1.按路徑：控制面板——>網絡和Internet——>網絡和共享中心

　　   到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

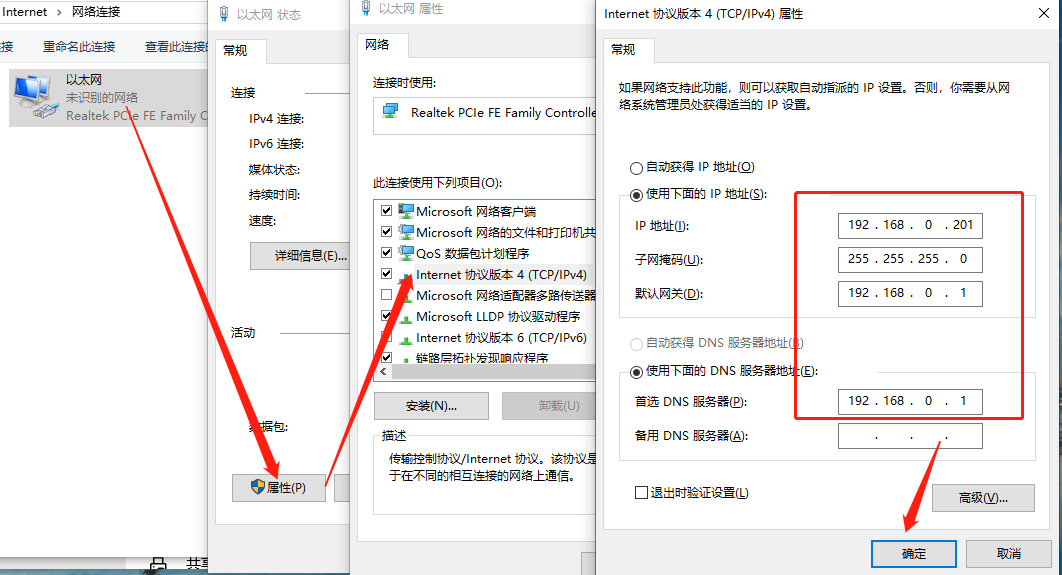

　　2.給電腦設置靜態IP，設置成與N540同一網段，N540默認IP：192.168.0.7。

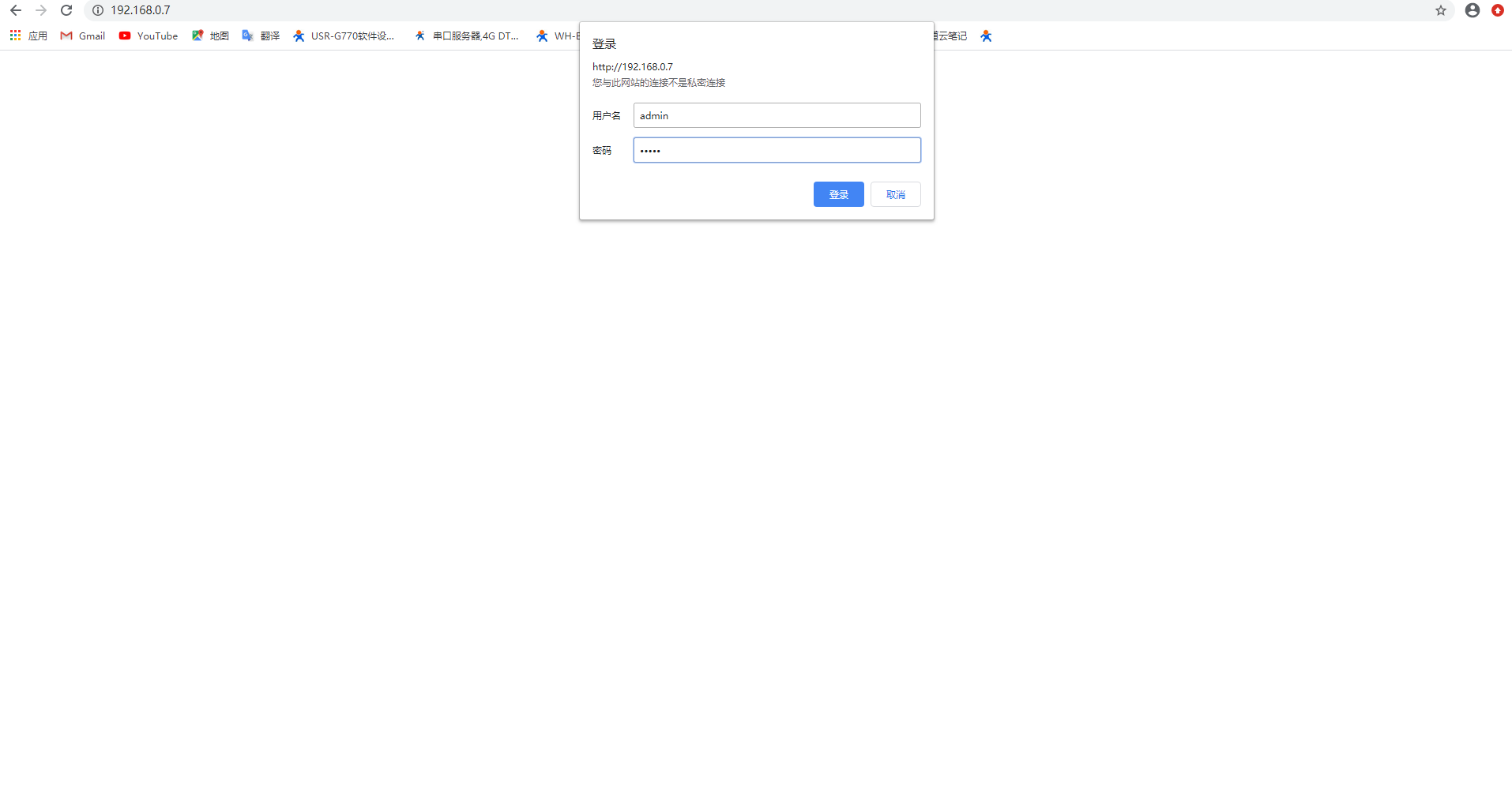

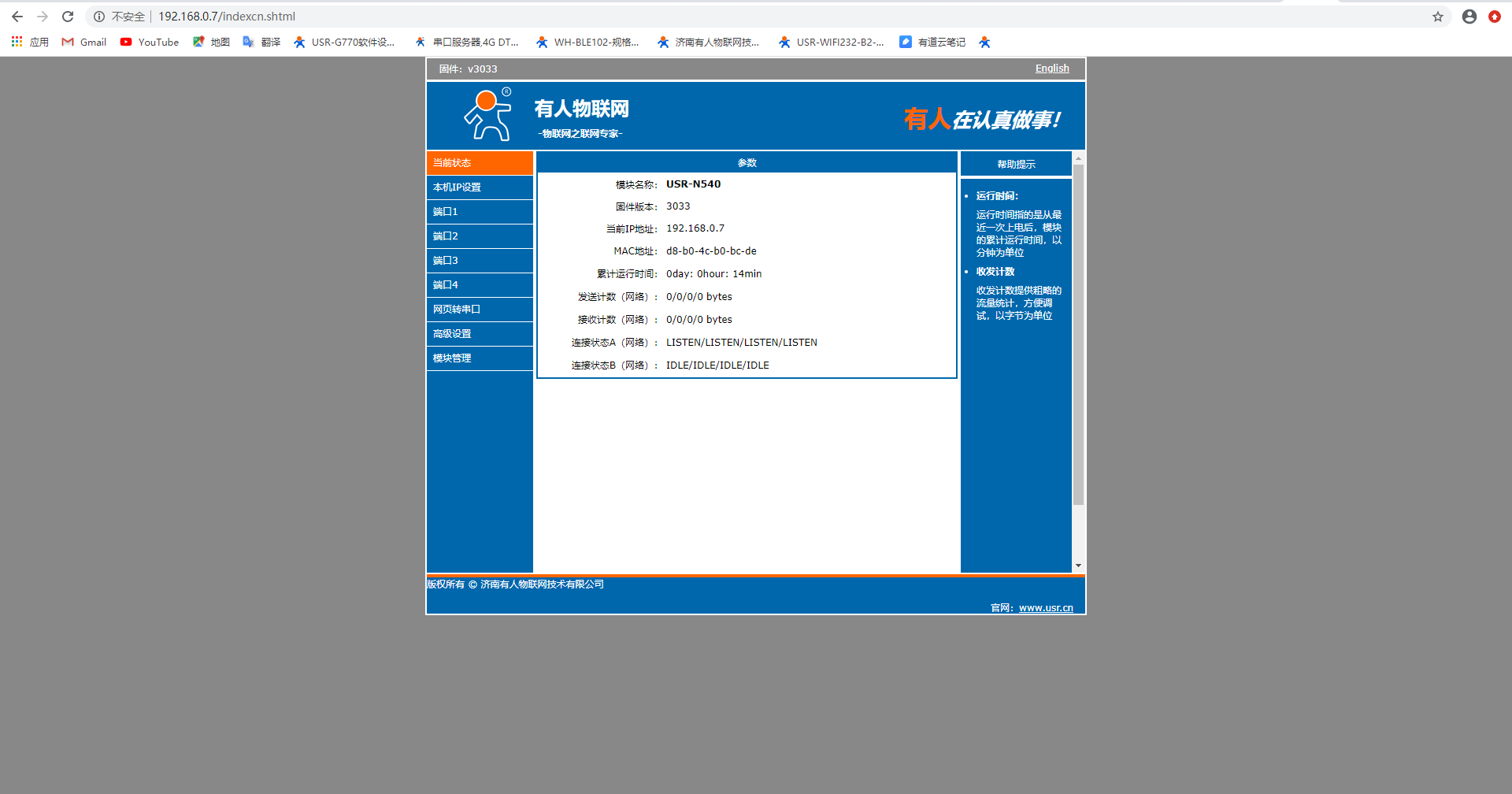

　　3.瀏覽器輸入IP192.168.0.7進入N540的內置網頁

　　用戶名:admin密碼:admin

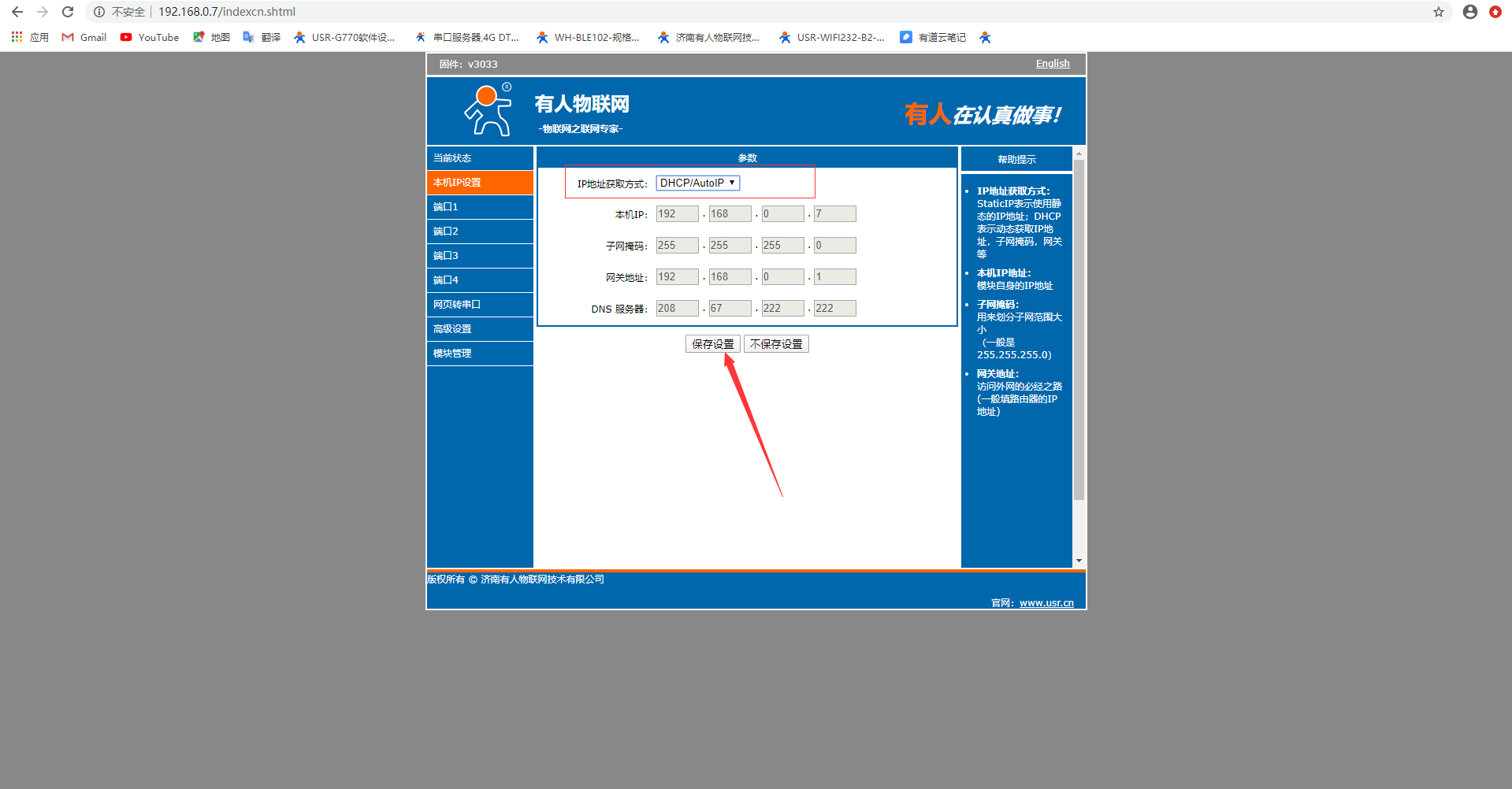

　　4.在本地IP設置中選擇DHCP動態獲取

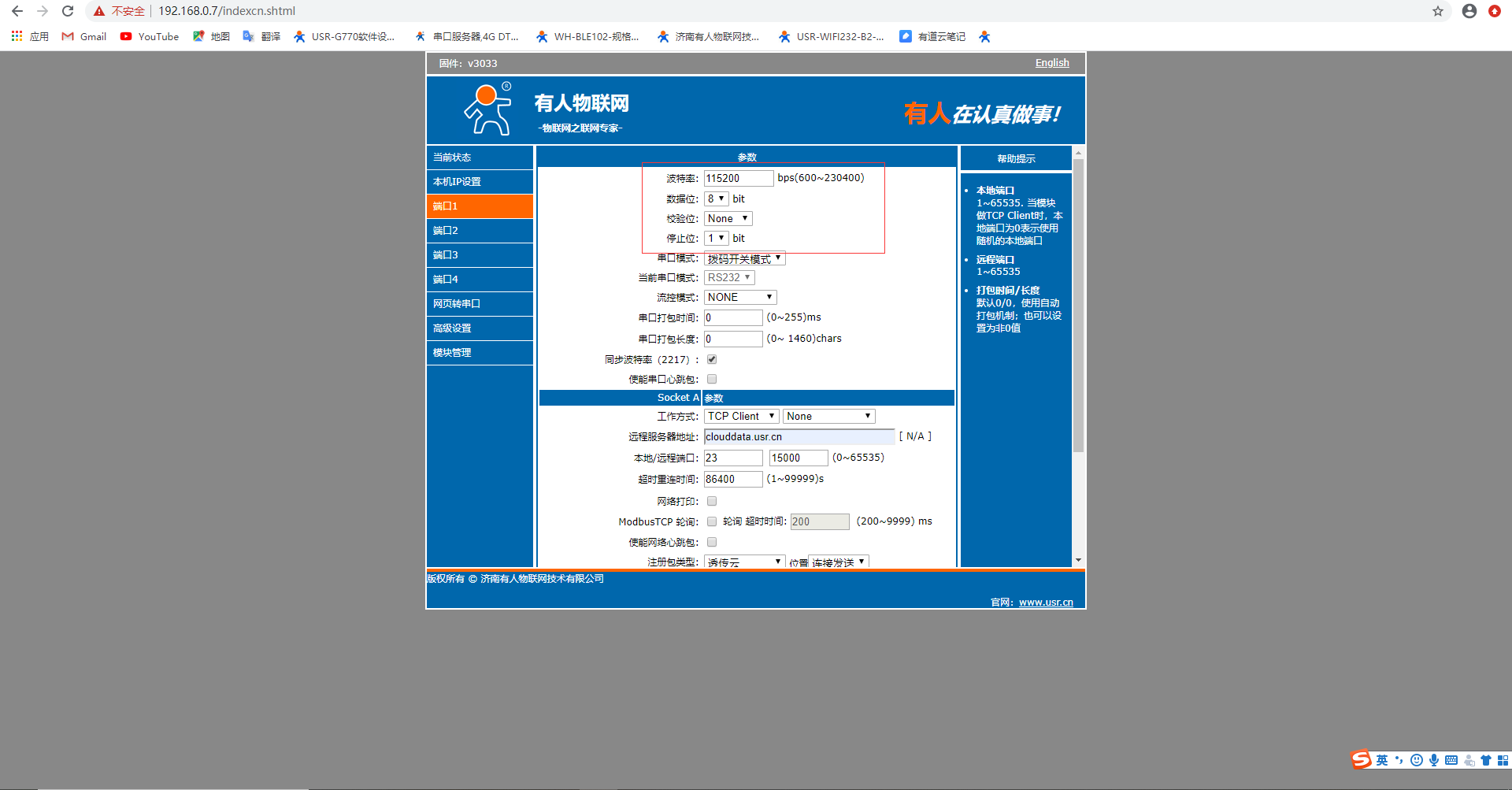

　　5.設置端口1的參數，串口參數和真實設備的參數保持一致

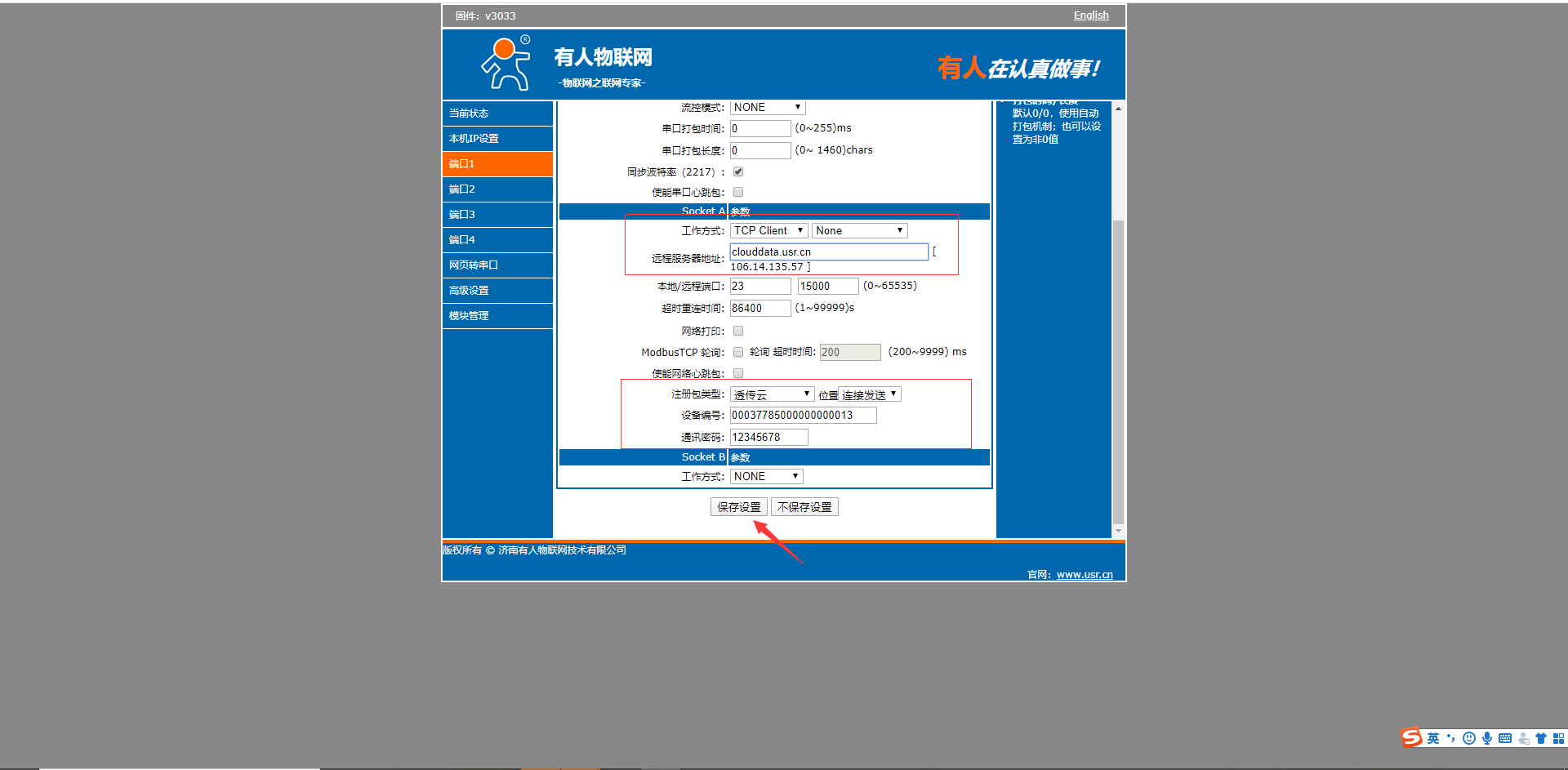

　　6.工作方式選擇TCp Client，遠程服務器地址：clouddata.usr.cn，遠程端口：15000，本地端口不要設置為0，默認即可

　　7.勾選啟用透傳云，將有人云中添加過的540的SN和密碼填入(SN與密碼可以通過操作下面的案例獲取)--設置完成后點擊保存參數。

   云端參數設置參考 有人設備通過設備ID方法與有人云一對多通訊http://guoyijianzhu.cn/Faq/1135.html

　　8.點擊保存設置，保存設置好的參數。

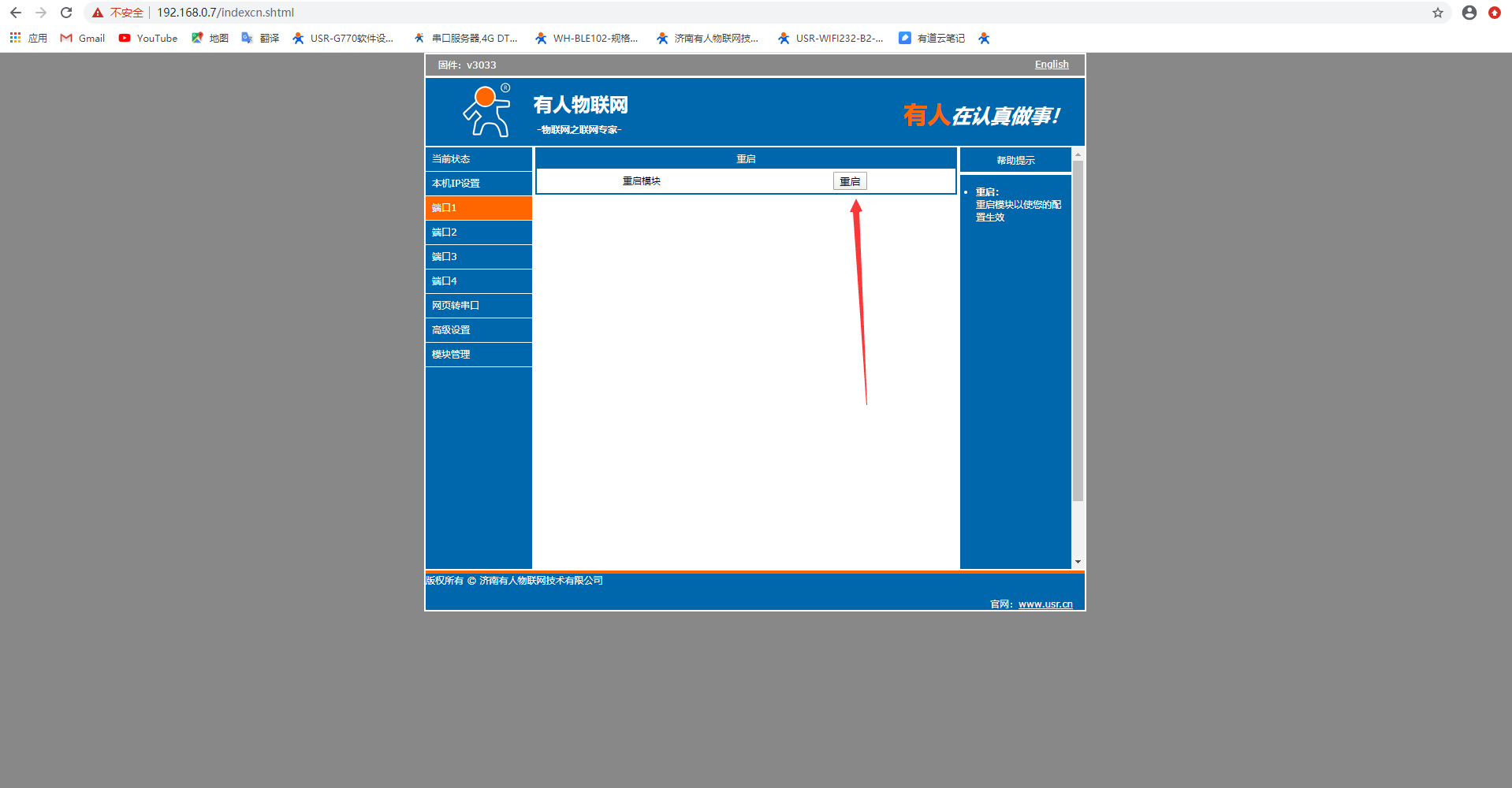

　9.點擊重啟，使參數生效。

   注意此時設備的網口需要接上可以上外網的路由器或者是交換機

　USR-N540基本測試通信和使用方案：http://guoyijianzhu.cn/Faq/237.html
