一、測試準備

1、資料下載：

G781說明書：http://guoyijianzhu.cn/Download/439.html

G781軟件設計手冊：http://guoyijianzhu.cn/Download/440.html

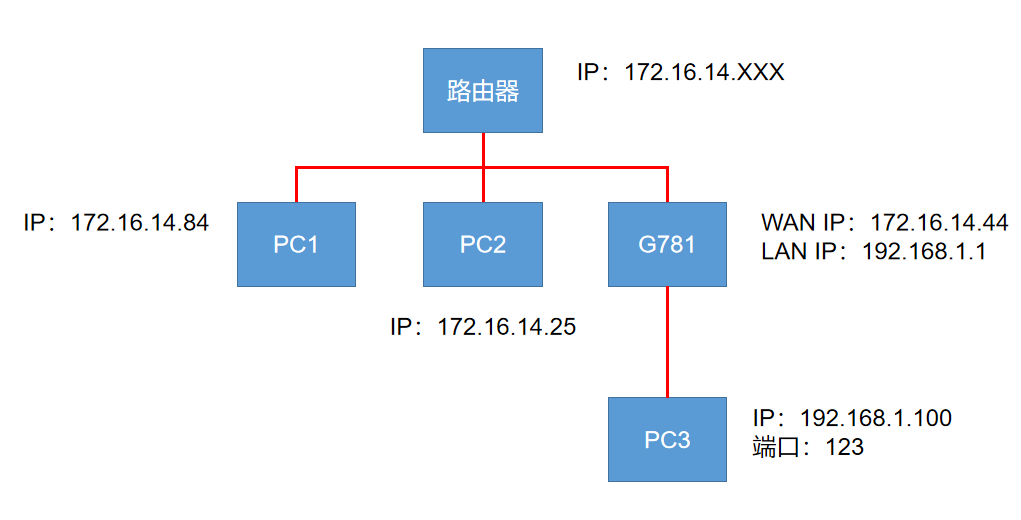

2、網絡連接拓?fù)洌?/span>

3、測試目的：

在G781中做端口轉發，允許除PC2的設備訪問PC3的123端口

二、參數設置

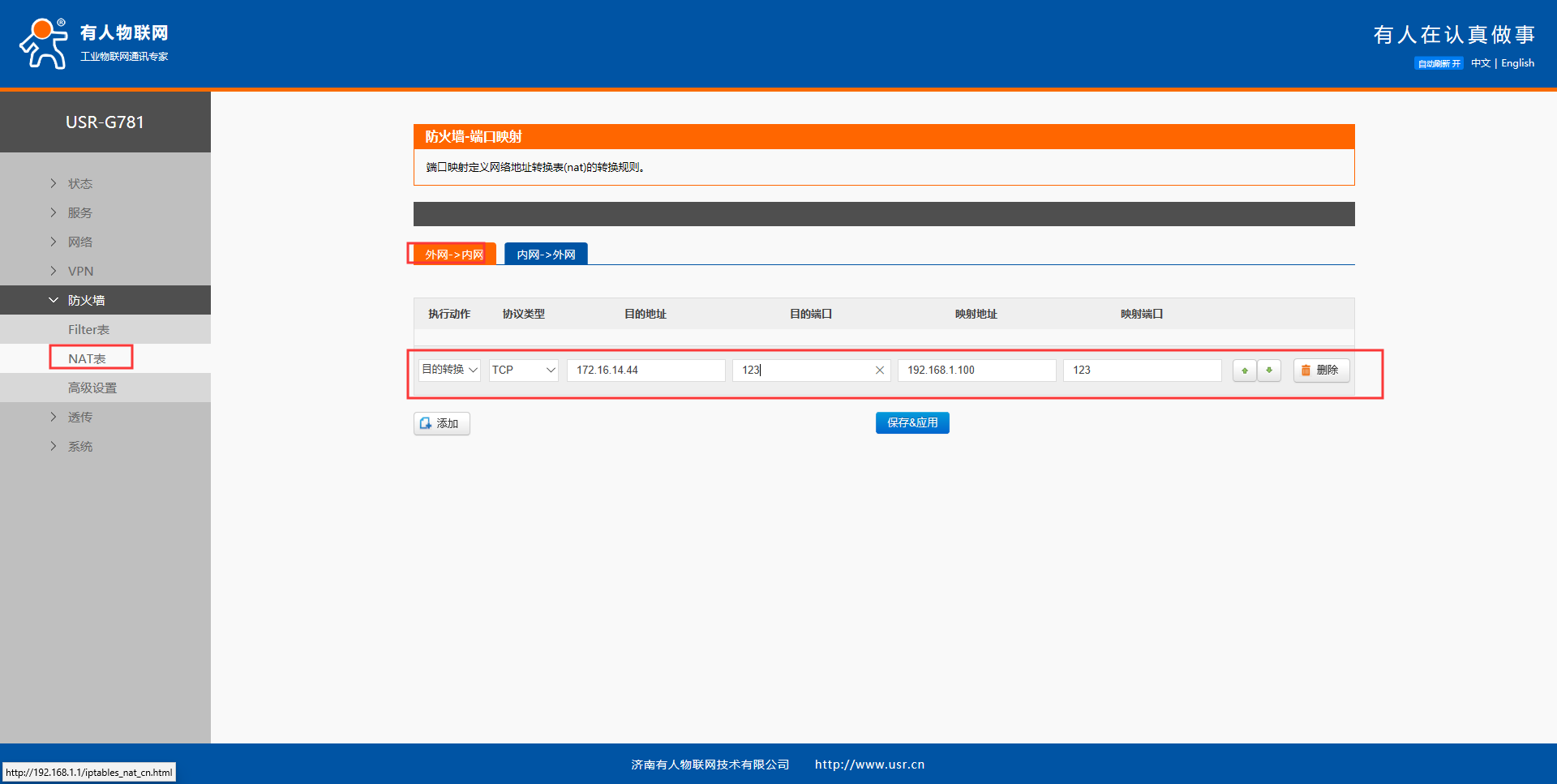

1、進入G781的內置網頁，在防火墻的nat表中設置端口轉發：

執行動作：目的轉換

協議類型：TCP

目的地址：172.16.14.44

目的端口：123

映射地址：192.168.1.100

映射端口：123

設置完成后點擊保存應用。

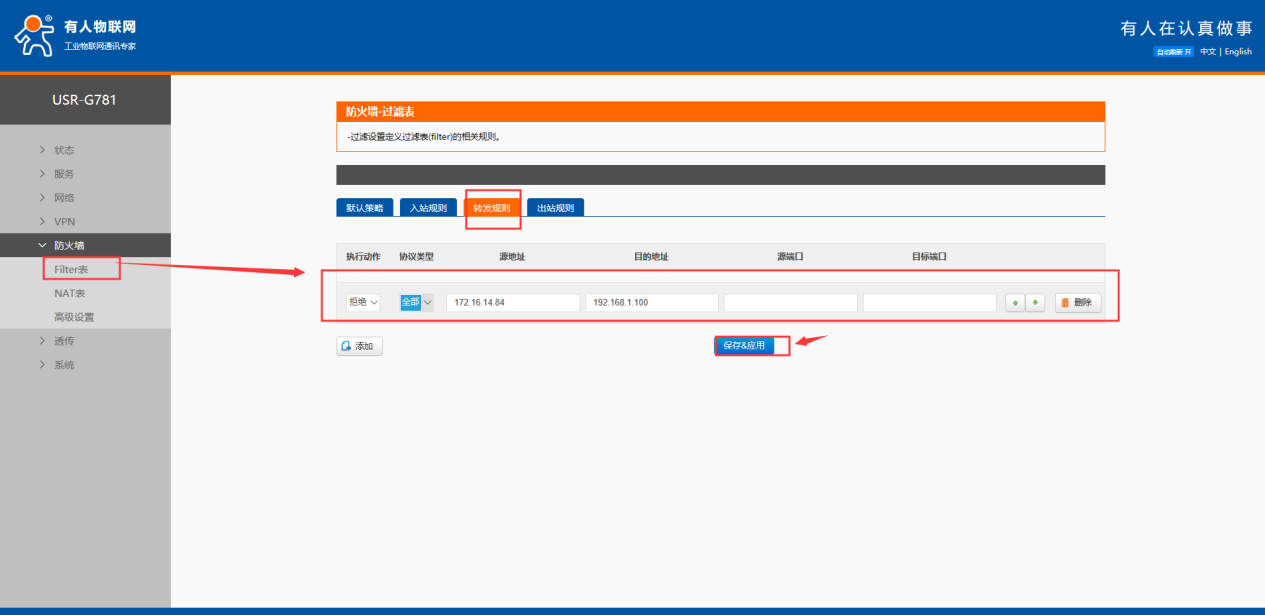

2、設置轉發規則，在防火墻---Filter表----轉發規則中設置

執行動作：拒絕

協議類型：全部

源地址：172.16.14.84

目的地址：192.168.1.100

源端口和目的端口為空。

設置完成后點擊保存應用。

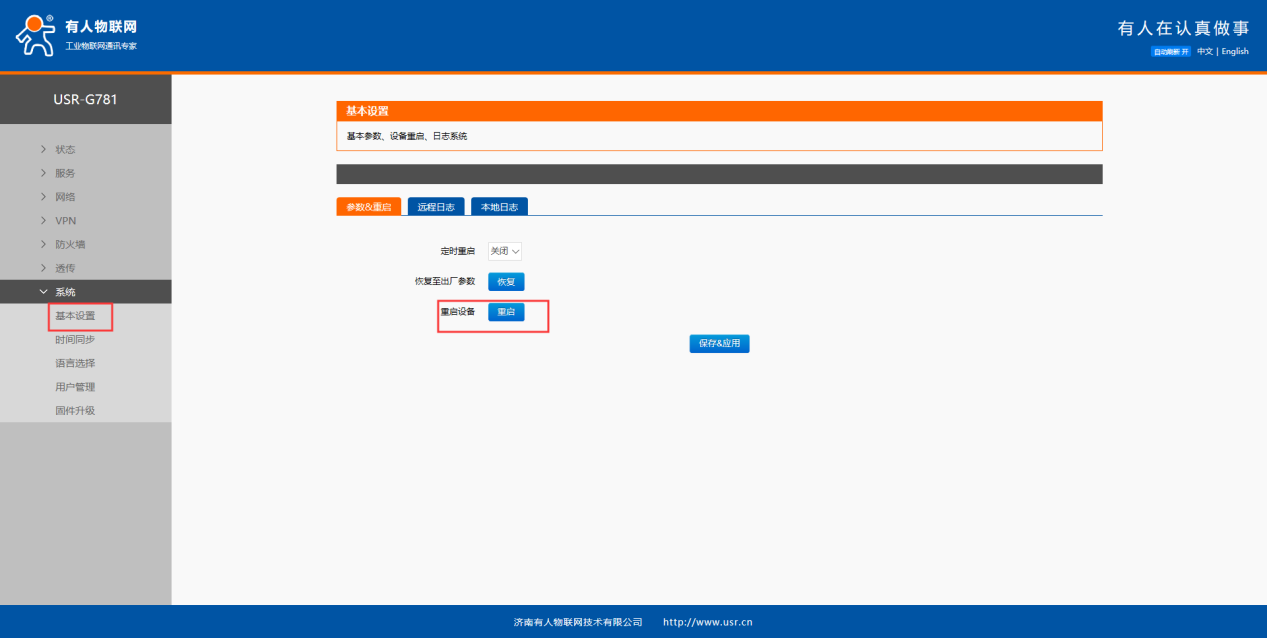

3、設置完成后，在系統---基本設置界面點擊重啟按鈕，重啟G781.

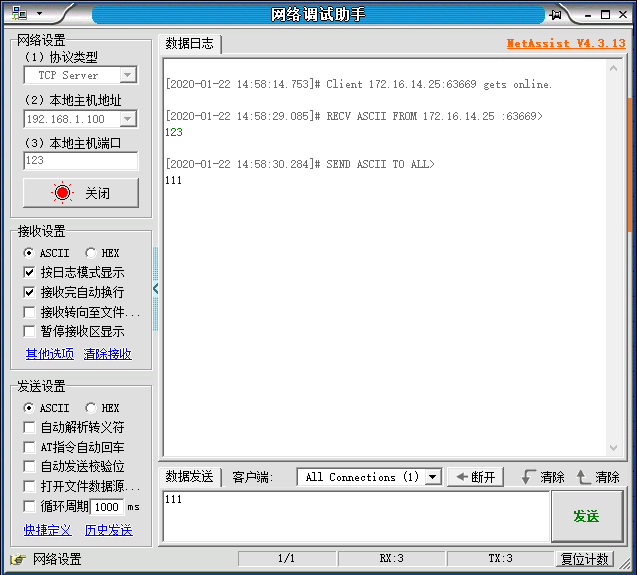

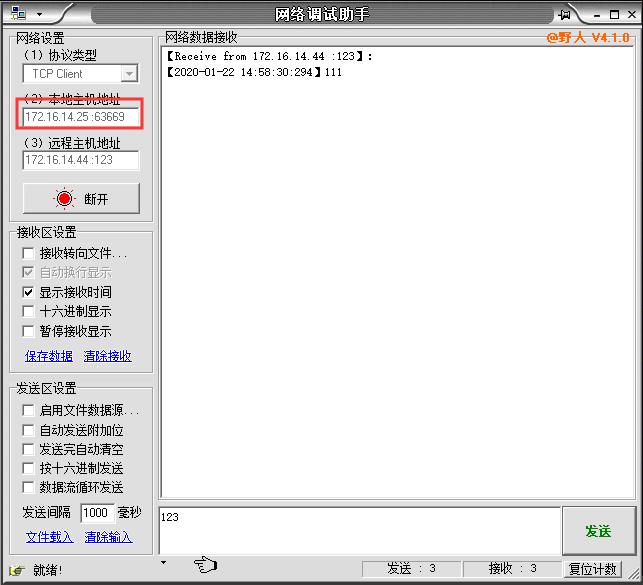

4、在PC2上打開網絡調試助手連接PC3，如下圖可以正確連接上，并能夠和PC3互相首發數據。

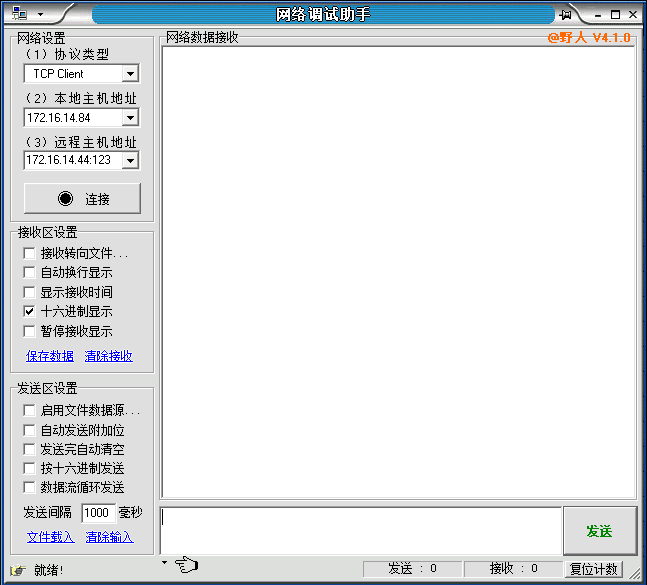

在PC1上同樣打開網絡調試助手，設置連接PC3，點擊連接發現無法連接，從而無法與PC3互相收發數據。

如上，G781端口過濾功能測試OK。
