　　單串口服務器的測試說明：

　　本測試是模塊默認設置連接電腦測試通信。

　　測試目的：

　　測試模塊的通信是否正常。

　　一、要下載的軟件

　　說明書：http://guoyijianzhu.cn/Download/419.html

　　設置軟件：http://guoyijianzhu.cn/Download/90.html

　　測試軟件：http://guoyijianzhu.cn/Download/27.html

　　虛擬串口軟件：http://guoyijianzhu.cn/Download/31.html

　　二、設備默認參數

　　三、測試

　　1.將 510(USR-N510，簡稱 510 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 510 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 510 供電。觀察指示燈狀態確定510是否正常工作：紅色燈常亮，綠色燈閃爍。

　　2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

　　3.給電腦設置靜態IP，要與510的IP在同一個網段(510默認參數見表1)。

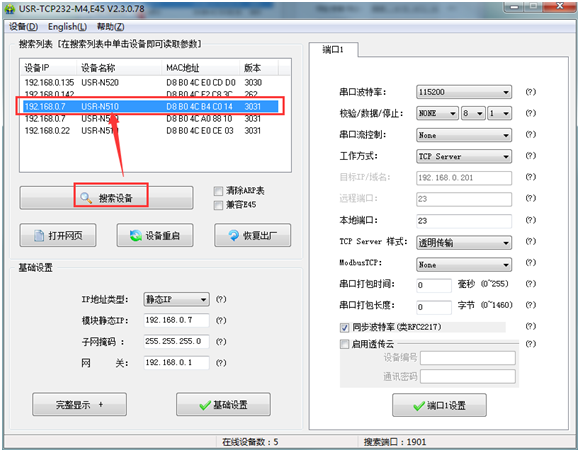

　　4.打開設置軟件

　　點擊“搜索設備”當搜索列表中出現510的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

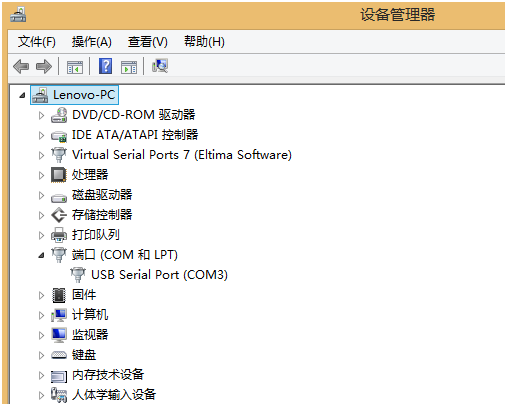

　　5.在設備管理器中查看端口信息，確定510串口使用的串口號，如下圖所示電腦端口號為COM3。

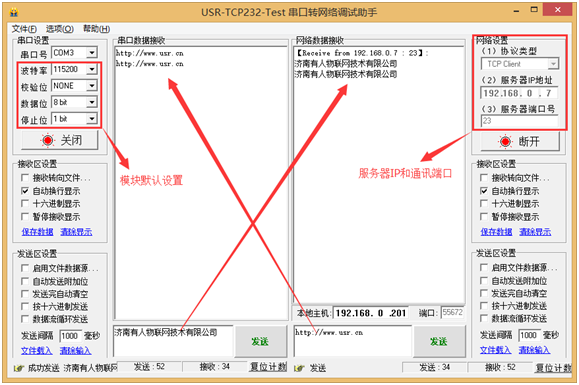

　　6.打開USR_TCP232_TEST軟件

　　將軟件串口設置中的串口號配置為COM3。由于設備默認協議類型為TCP server,所以電腦端連接設備需要設置為TCP client連接設備的server。服務器IP設置為設備IP：192.168.0.7

　　端口號：23

　　7.如何使用虛擬串口軟件

　　打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述510設備采用TCP server協議，所以此處網絡協議設置為TCP client。目標IP和目標端口設置為510的IP和端口。然后點擊“確定”，建立虛擬串口COM1.

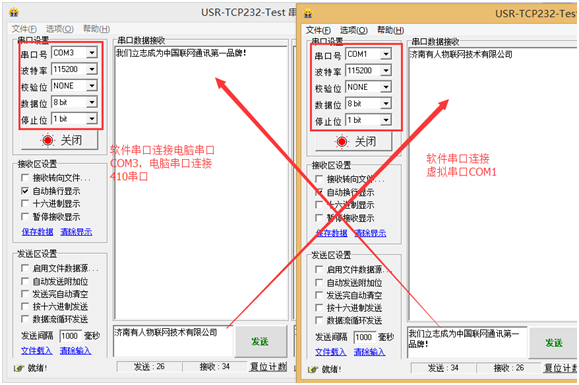

　　打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
