USR-W630s橋接模式示例

一、資料下載

USR-W630s 官網鏈接：http://guoyijianzhu.cn/Product/445.html

USR-W630s說明書鏈接：http://guoyijianzhu.cn/Download/1441.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://guoyijianzhu.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W630s 產品 1臺

12V電源適配器 1個

路由器1個

筆記本電腦 2臺

超五類網線2根

2、硬件連接

USR-W630s 產品接12V電源適配器上電。

測試橋接的時候，需要USR-W630s設置STA模式連接路由器，設置橋接參數，USR-W630s LAN口IP網線和電腦直連，電腦設置和上級路由器同網段IP。另一臺電腦可以無線或者有線接同一個路由器。測試2臺電腦之間的IP相互訪問。

三、產品參數設置

1、登陸USR-W630s的網頁

（1）電腦打開無線網卡，搜索連接USR-W630s的WiFi，USR-W630s的WiFi名稱可以在產品反面標簽上找到SSID，默認都是USR-W630s-XXXX(XXXX是MAC后四位）。

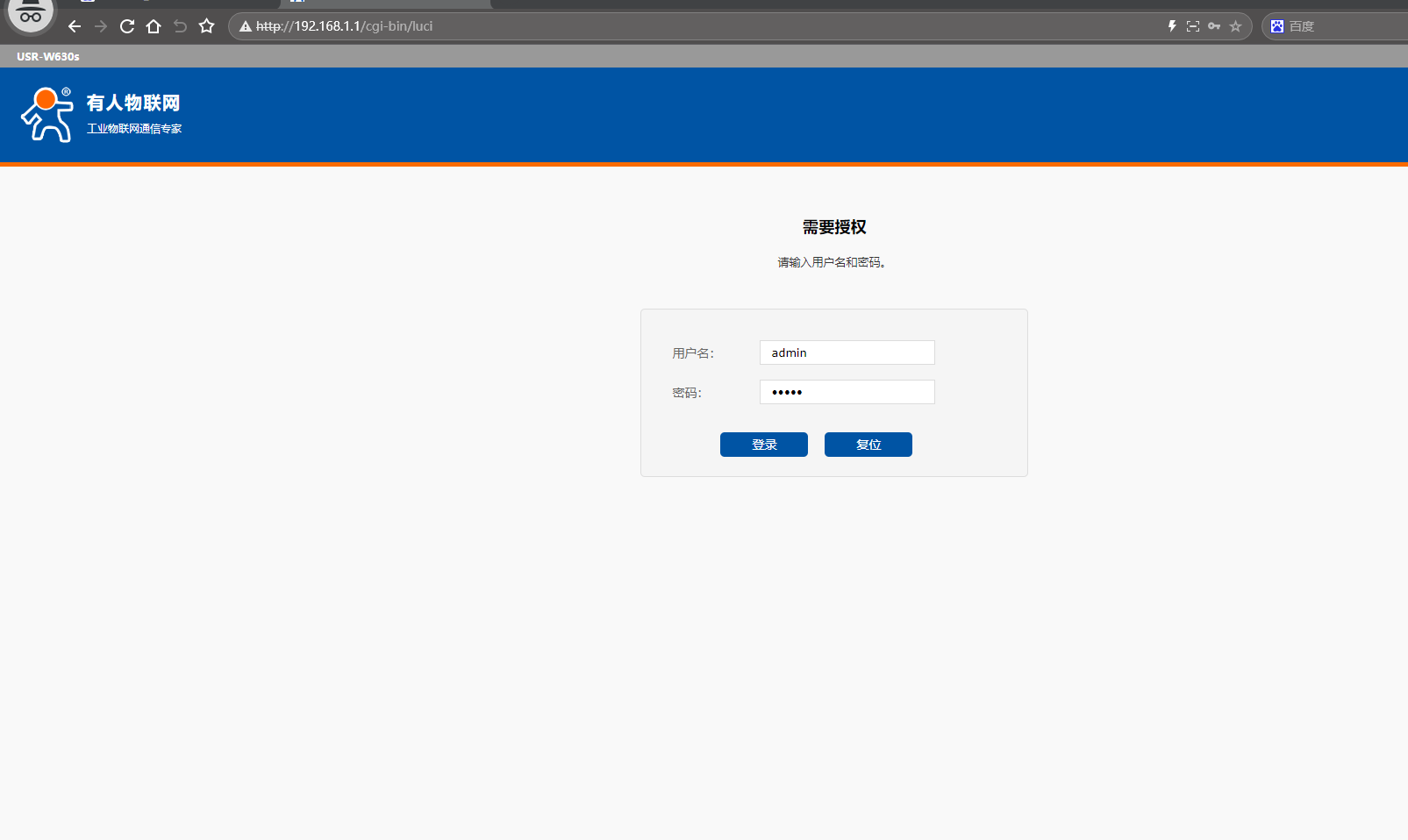

（2）電腦關閉防火墻，禁用其他網卡，打開瀏覽器，輸入192.168.1.1。用戶名和密碼都是admin。

2、無線客戶端設置

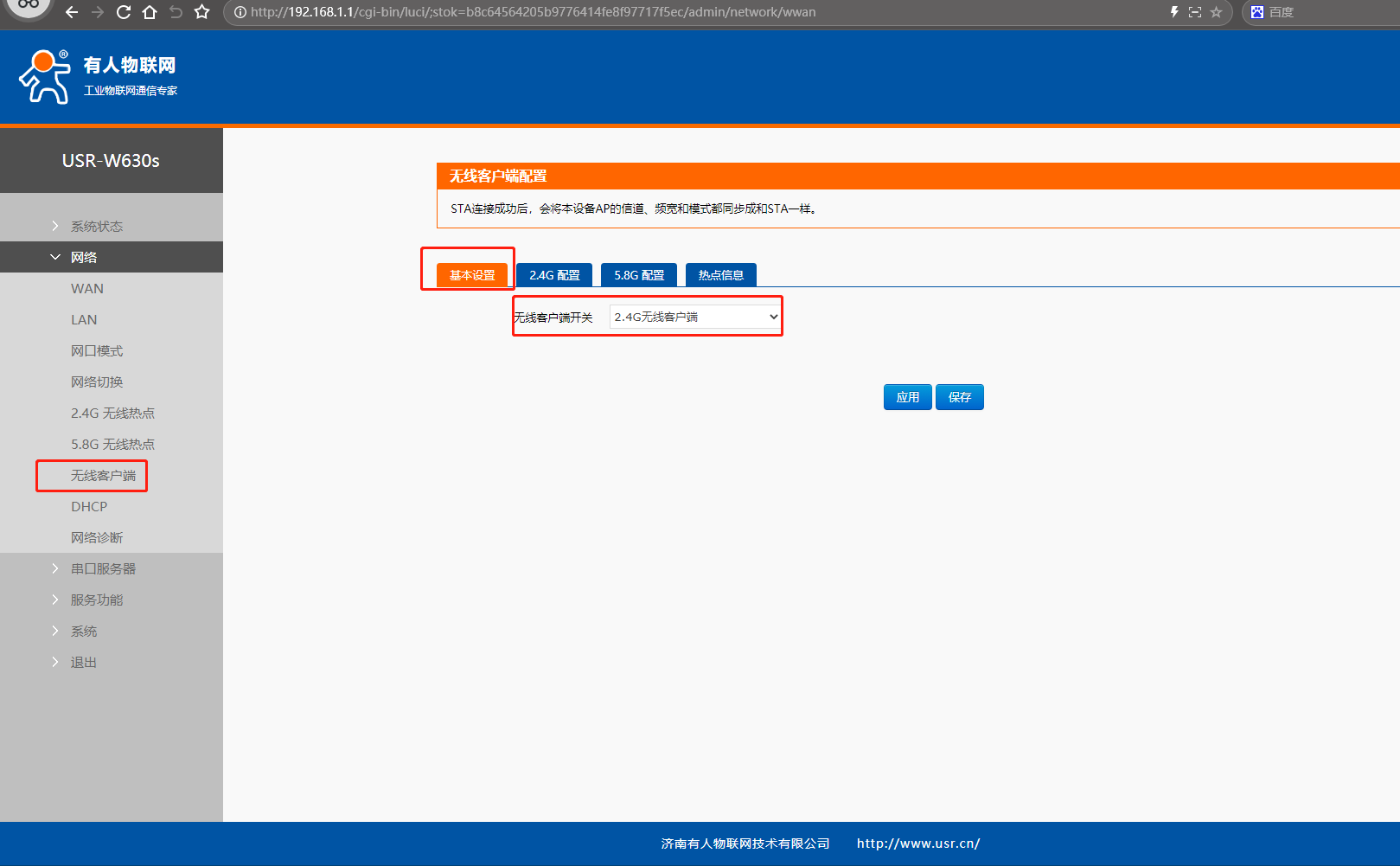

（1）點開網頁網絡，點擊無線客戶端，點擊基本設置，無線客戶端開關，選擇2.4G無線客戶端，點擊保存。

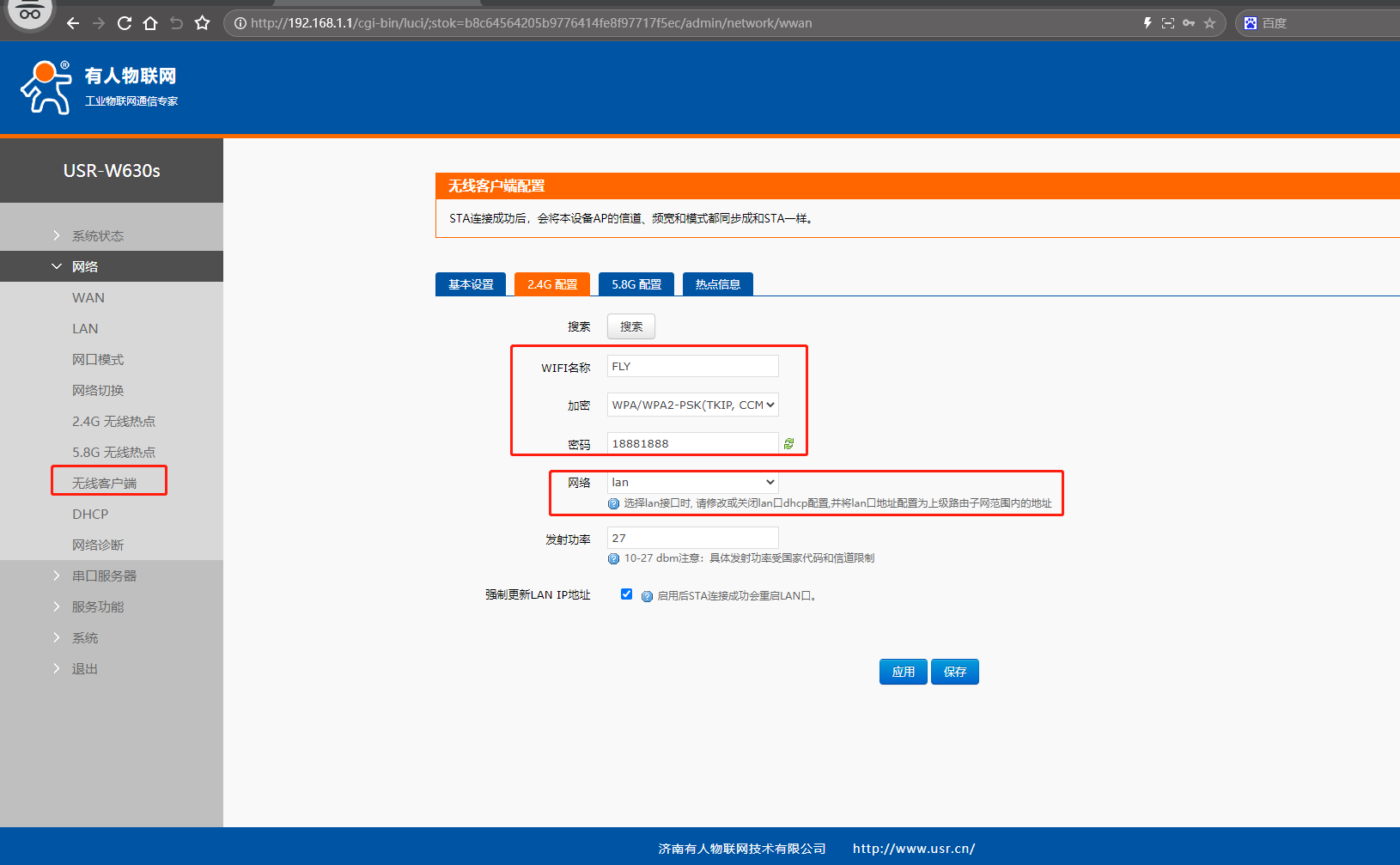

（2）點開網頁2.4G配置，填入STA模式要連接的路由器WiFi名稱FLY，填入路由器密碼，網絡選擇lan。注意選擇lan接口時，請修改或關閉lan口dhcp配置，并將lan口地址配置為上級路由子網范圍內的地址。點擊保存。

3、LAN口設置

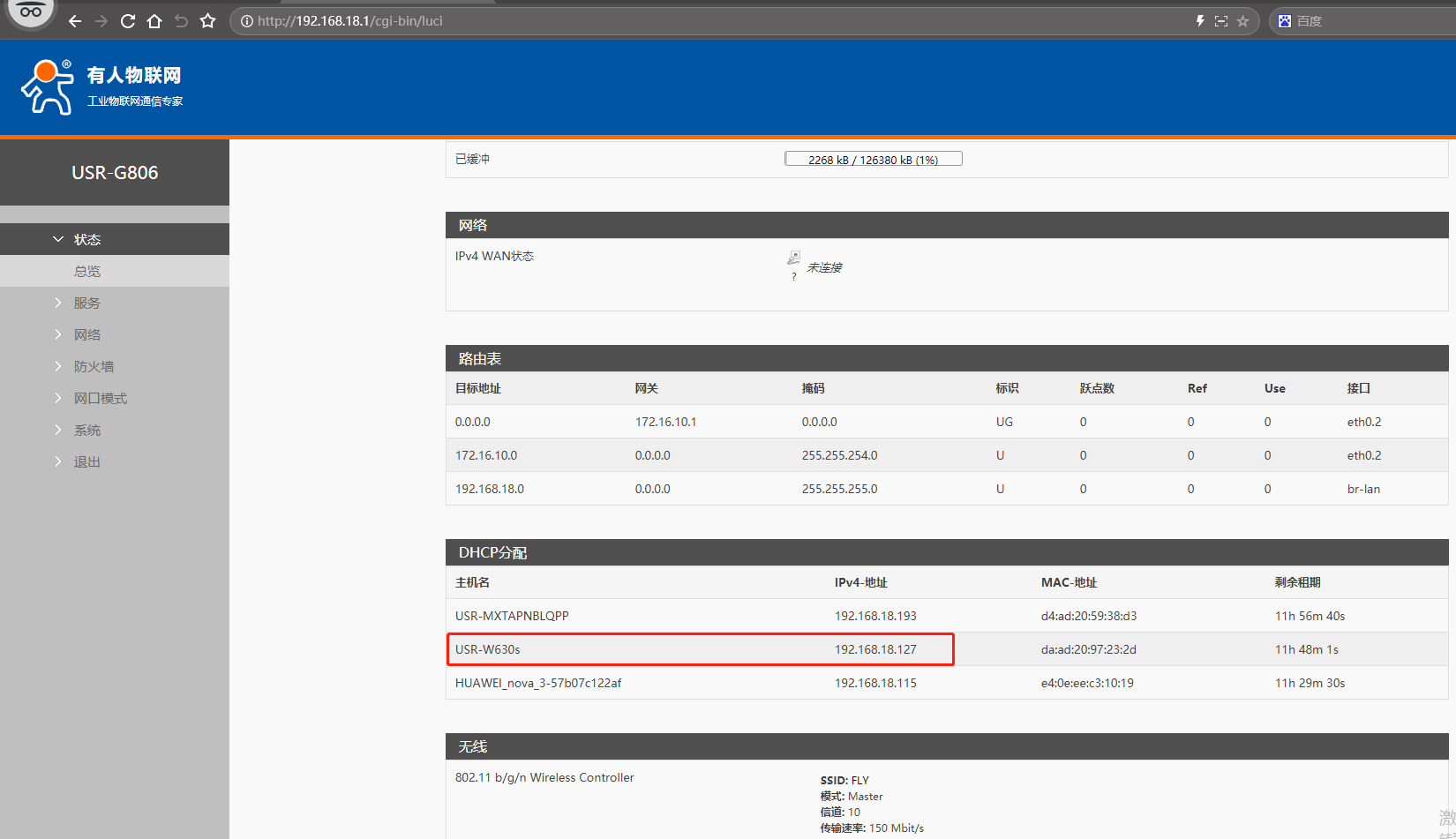

（1）USR-W630s 單獨設置STA模式連接路由器，可以登陸路由器網頁查看路由器分配給USR-W630s的IP，再設置橋接模式的時候，可以將這IP 192.168.18.127固定給USR-W630s。

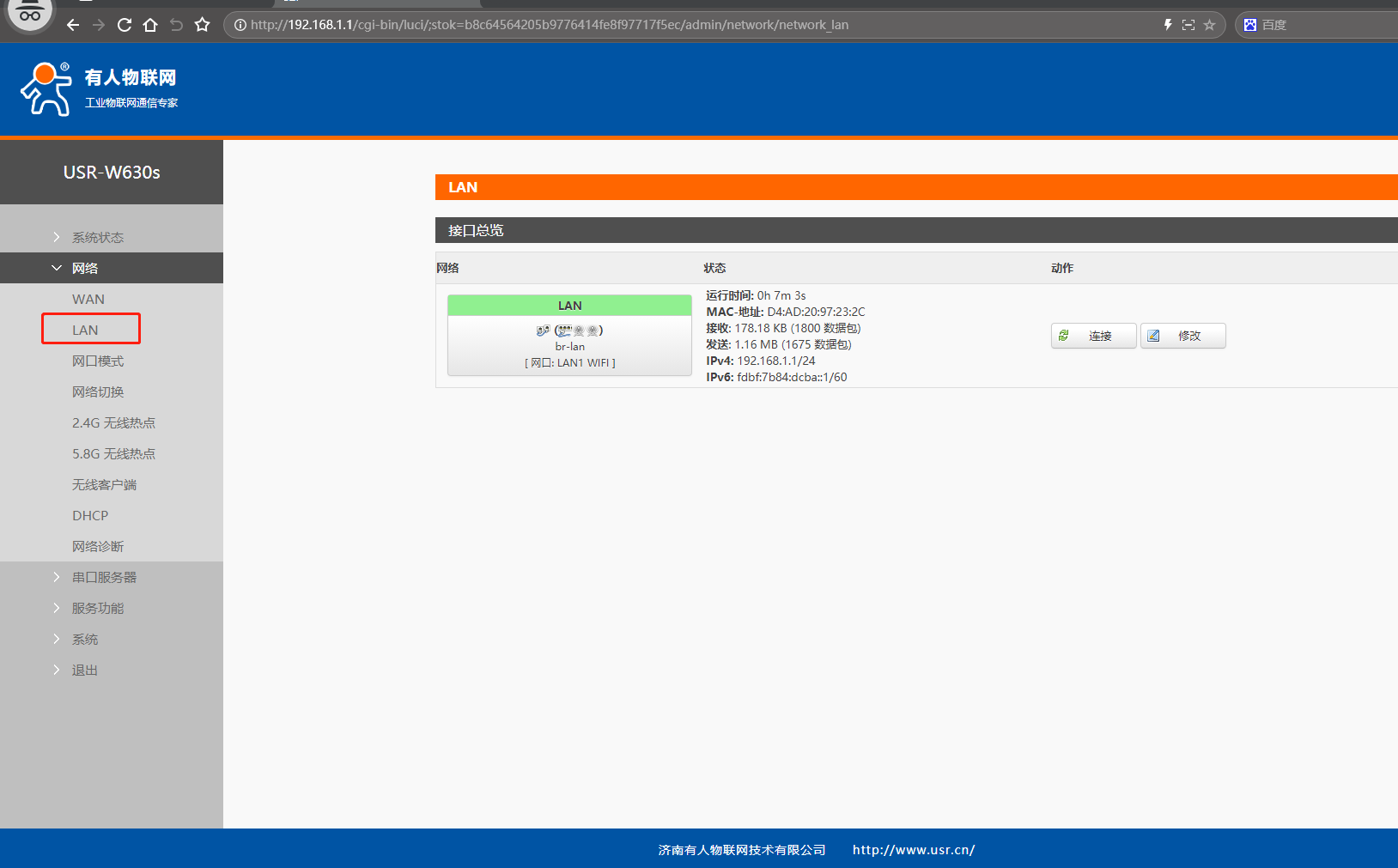

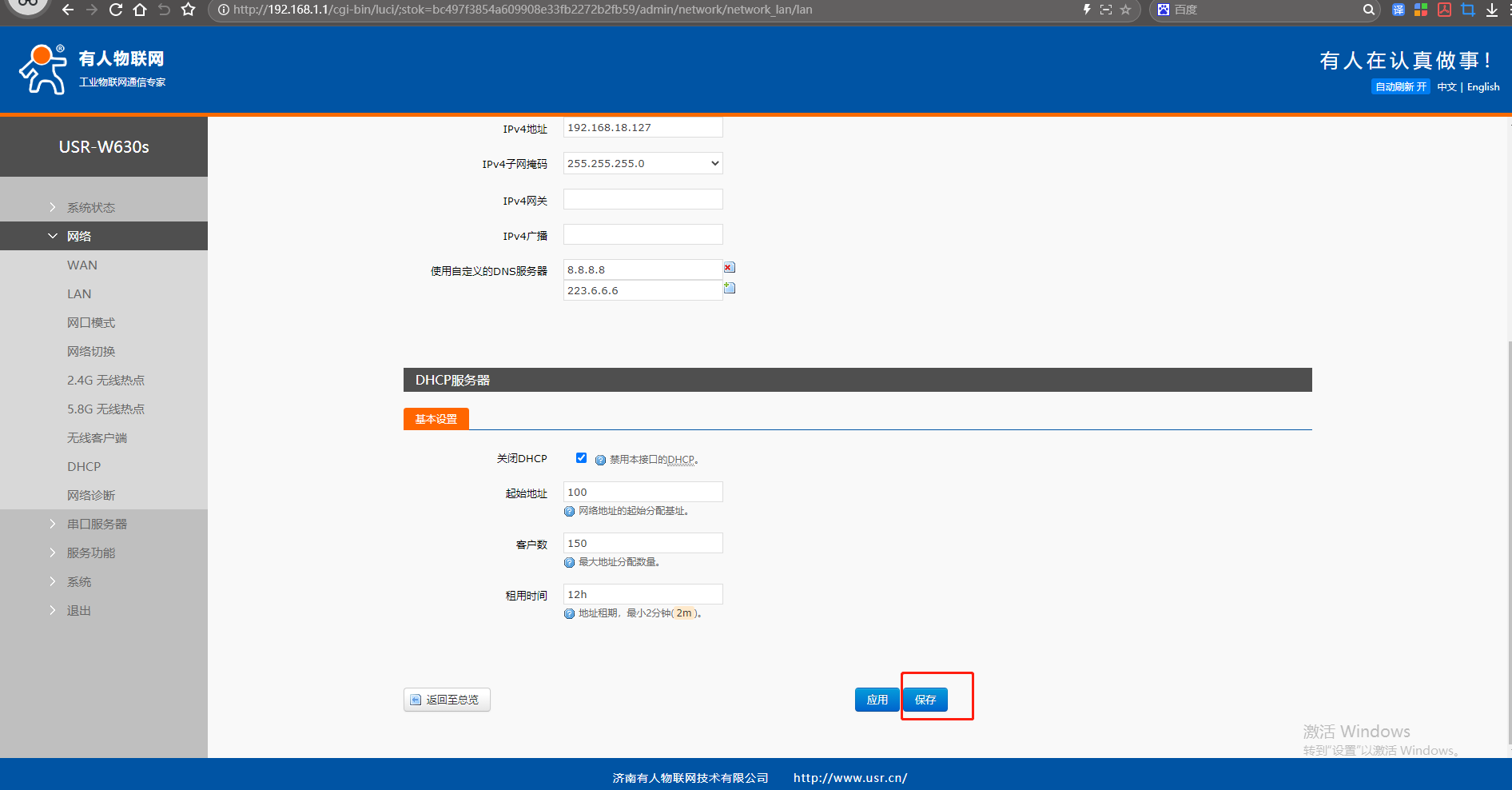

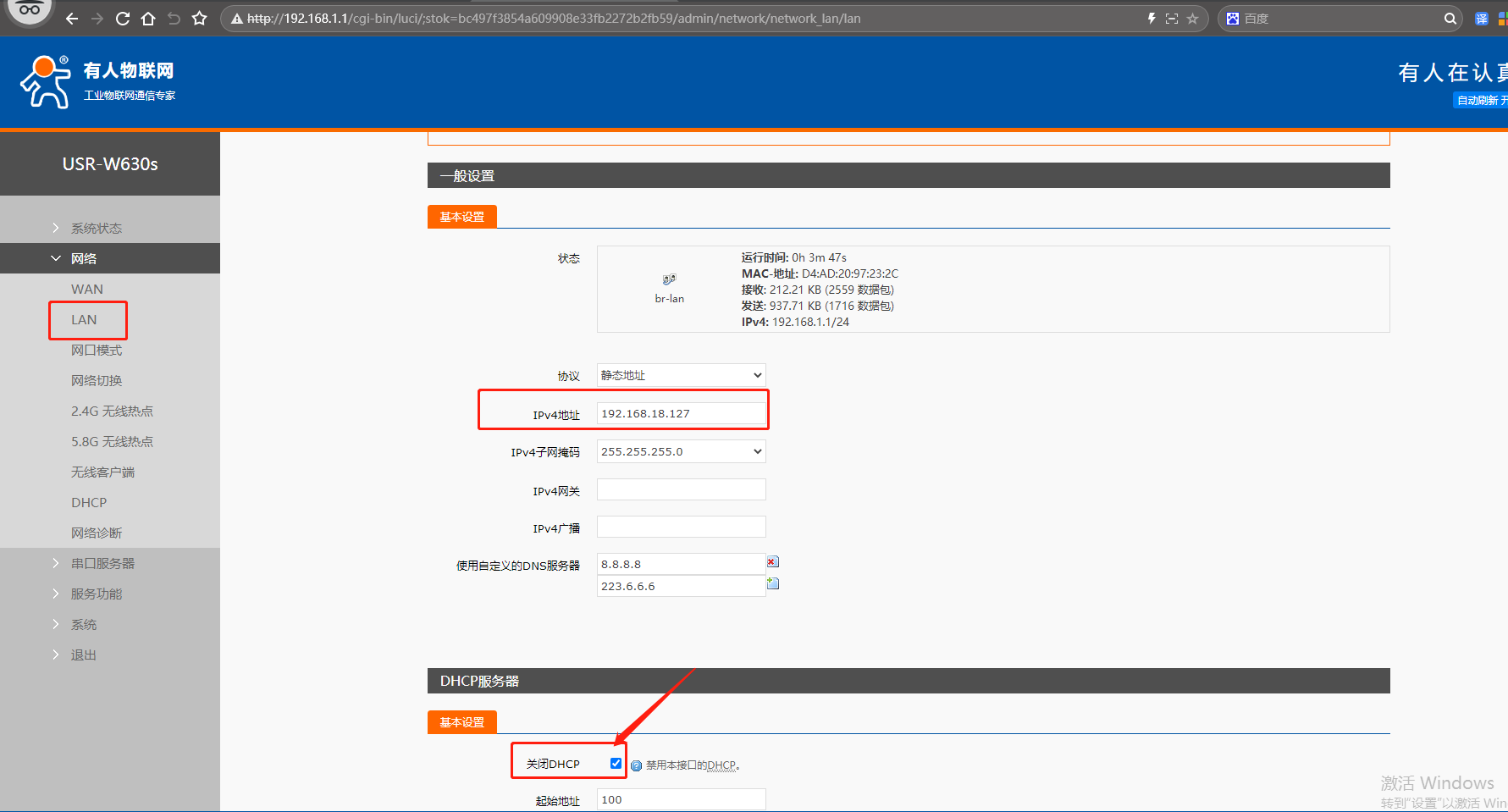

（2）點開網頁網絡，點擊LAN，點擊修改，IPv4地址設置和USR-W630s STA連接的路由器 IP同網段（不重復、不沖突的IP）192.168.18.127。DHCP服務器設置，關閉DHCP功能。點擊保存。

（3）最后網頁重啟USR-W630s。

四、橋接模式測試

1、第一臺電腦設置

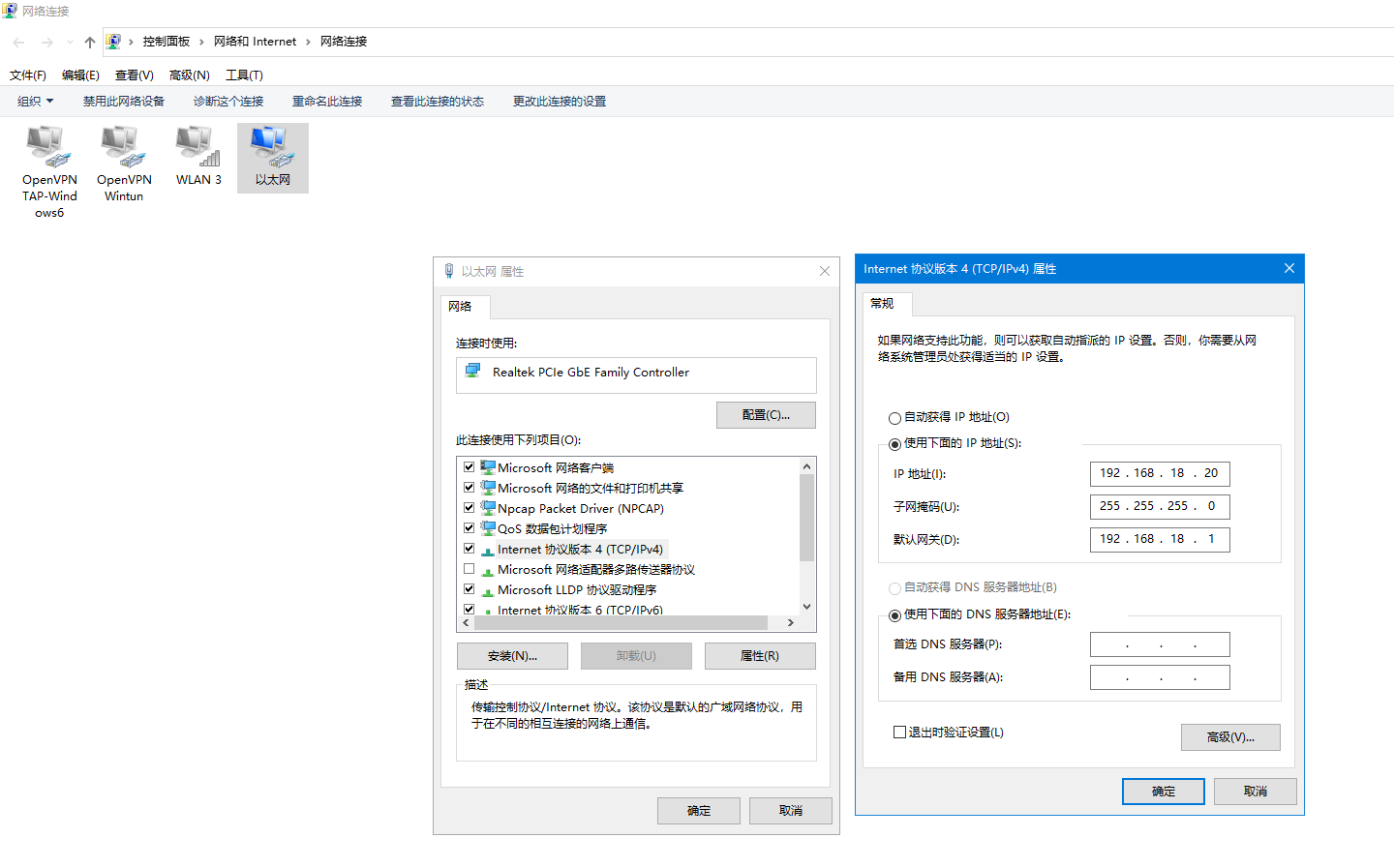

（1）第一臺電腦用網線連接USR-W630s的LAN口，電腦設置和USR-W630s STA連接的路由器同網段IP，案例設置的是192.168.18.20。

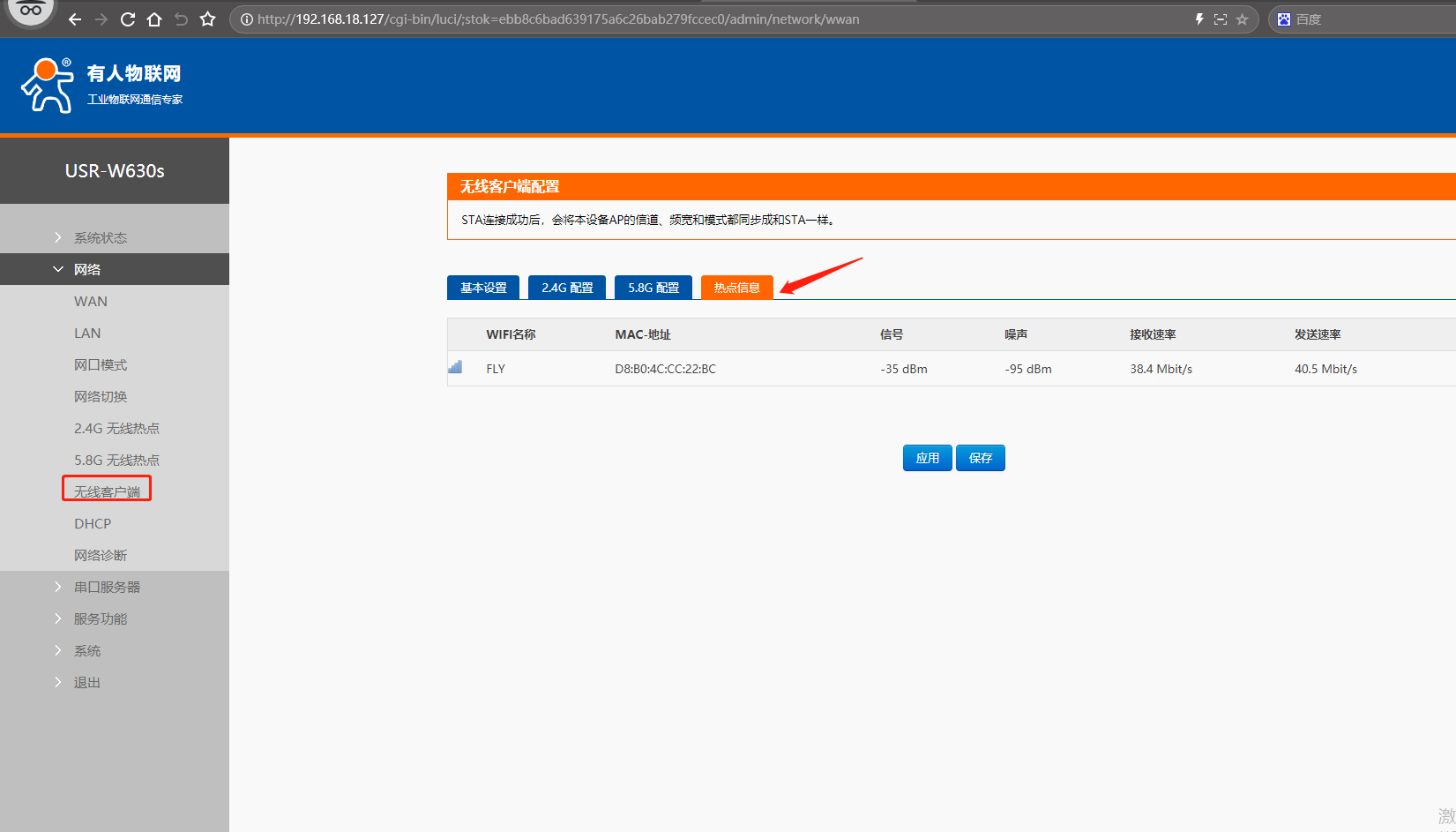

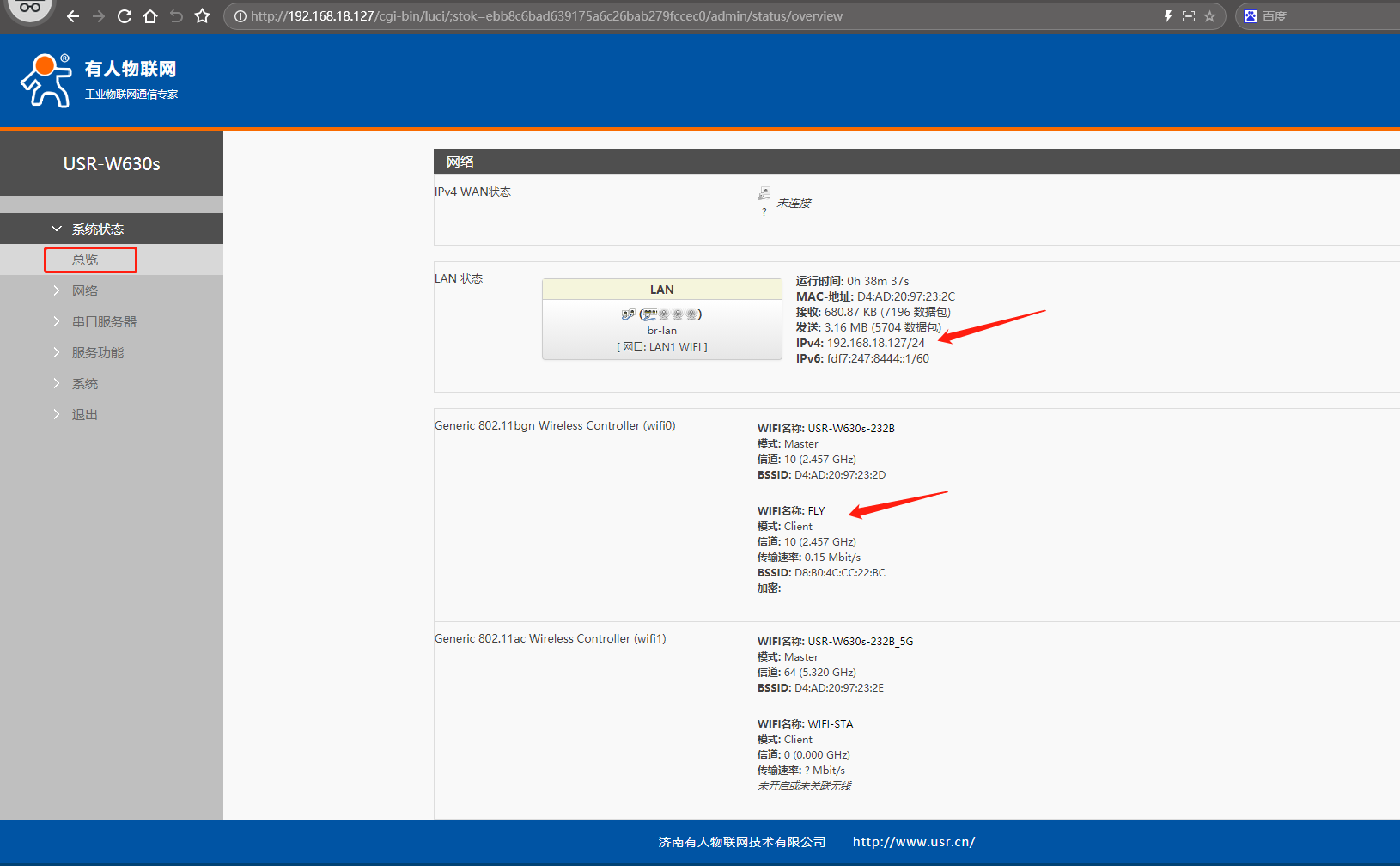

（2）瀏覽器輸入U(xiǎn)SR-W630s 修改后的LAN口IP，192.168.18.127，可以點擊總覽查看網絡信息，可以點開無線客戶端，熱點信息，查看連接的路由器信息。

2、第二臺電腦設置

（1）第二臺電腦用網線連接路由器的LAN口或者無線連接路由器WiFi，本案例是用無線連接路由器WiFi，電腦無線網卡從路由器獲取的IP是192.168.18.243。

3、PING測試

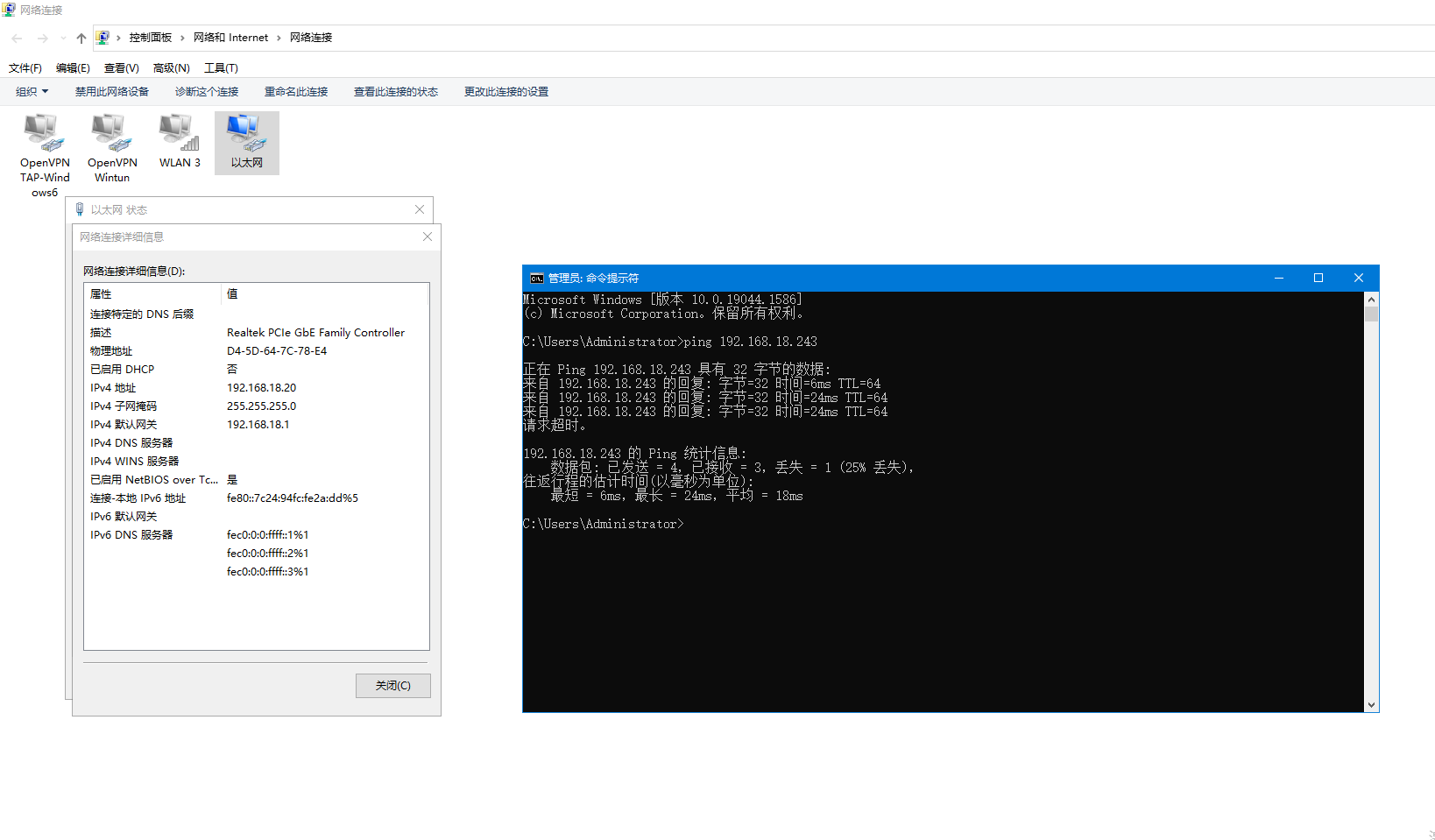

（1）STA連接路由器的USR-W630s LAN接第一臺電腦，第一臺電腦去PING 無線連接路由器的第二臺電腦IP 192.168.18.243。

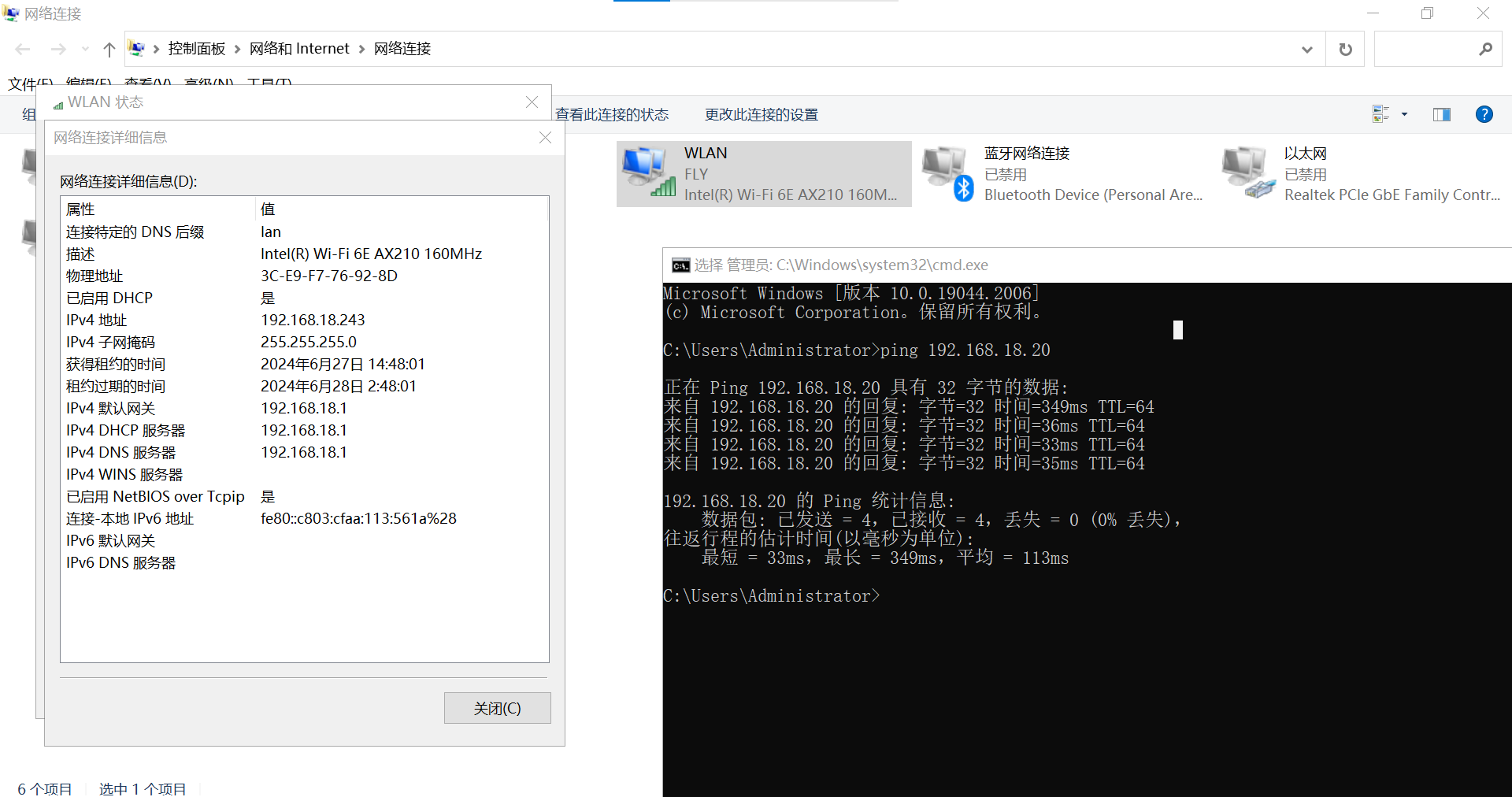

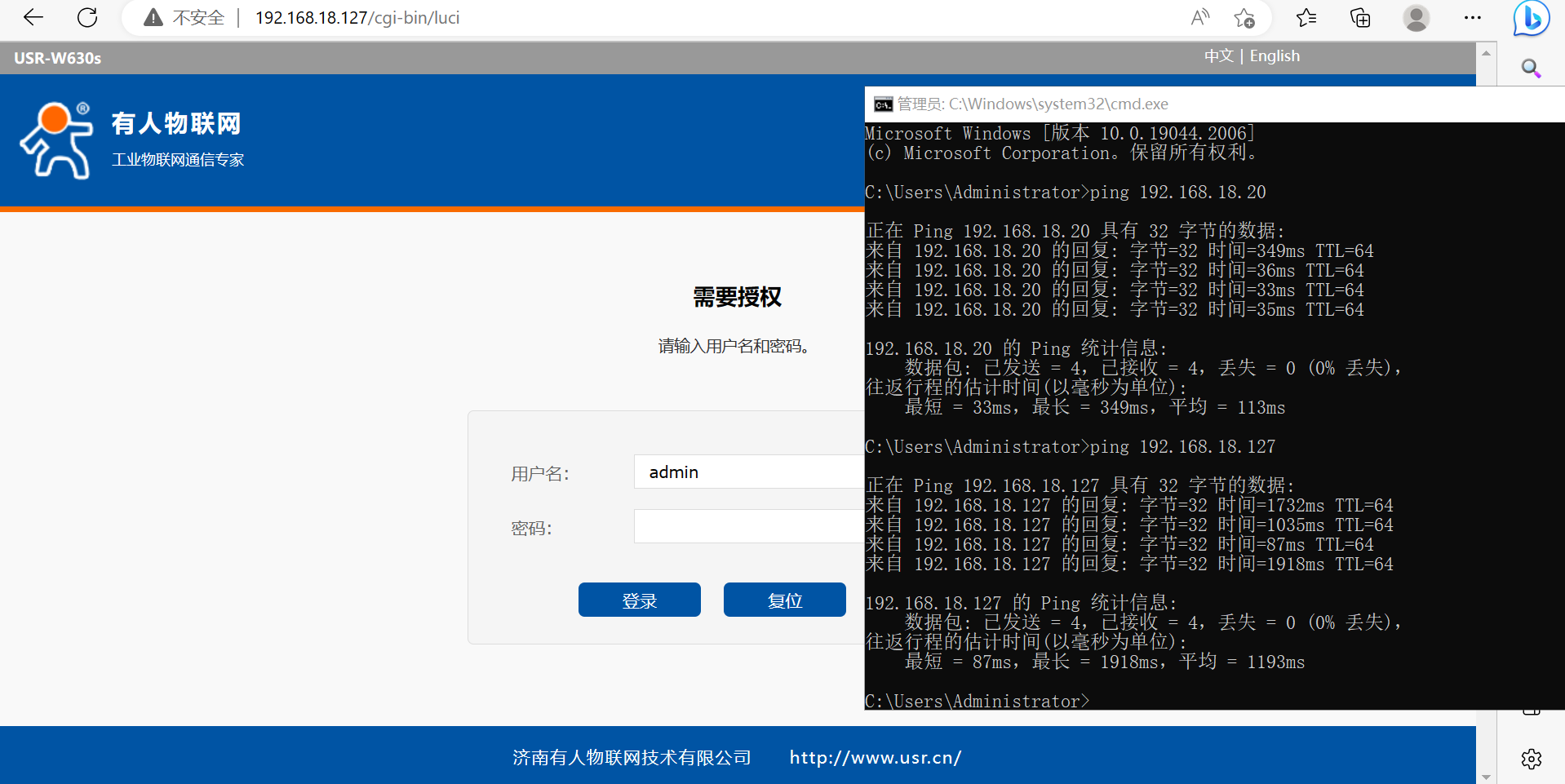

（2）無線連接路由器的第二臺電腦，去PING連接路由器的USR-W630s LAN接第一臺電腦的IP 192.168.18.20。

4、TCP連接測試通訊

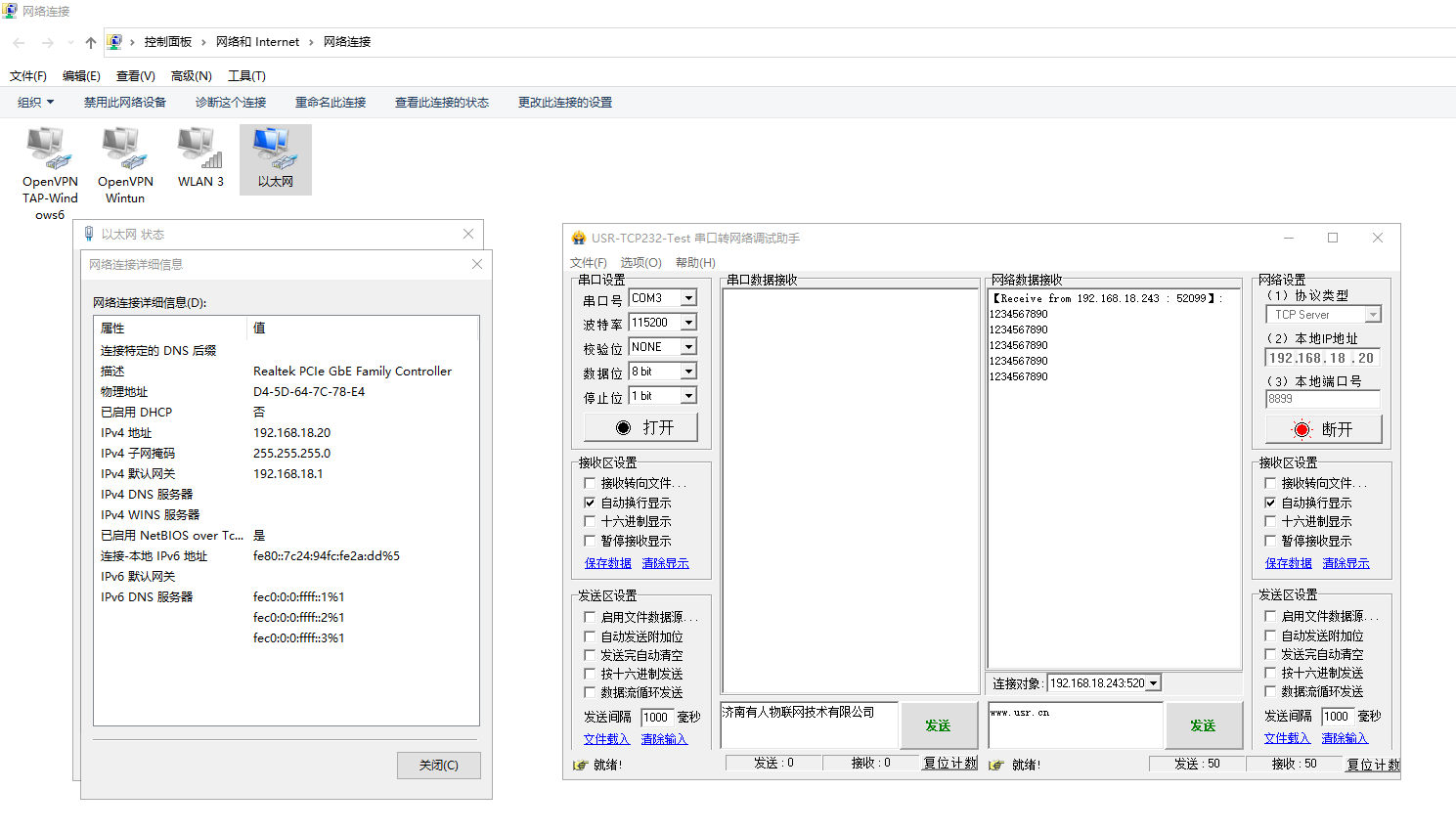

（1）STA連接路由器的USR-W630s LAN接第一臺電腦，打開網絡助手，協議類型TCP server。本地IP地址填192.168.18.20，本地端口號填8899，點擊開始監聽。

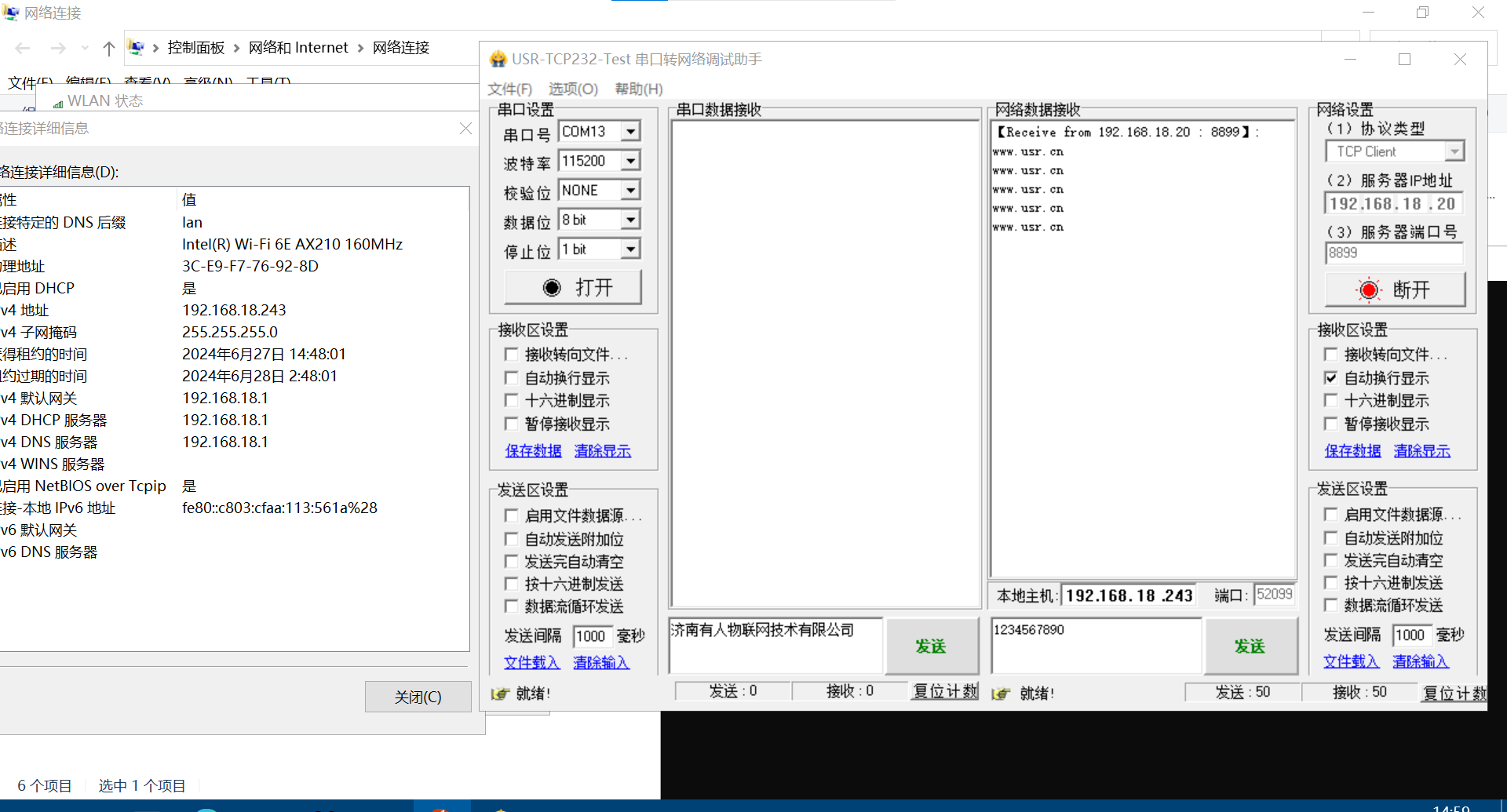

（2）無線連接路由器的第二臺電腦，打開網絡助手，協議類型TCP client，服務器IP地址填192.168.18.20，服務器端口號填8899，點擊連接。

（3）建立TCP連接之后，2個網絡端，網絡助手可以相互發送數據。

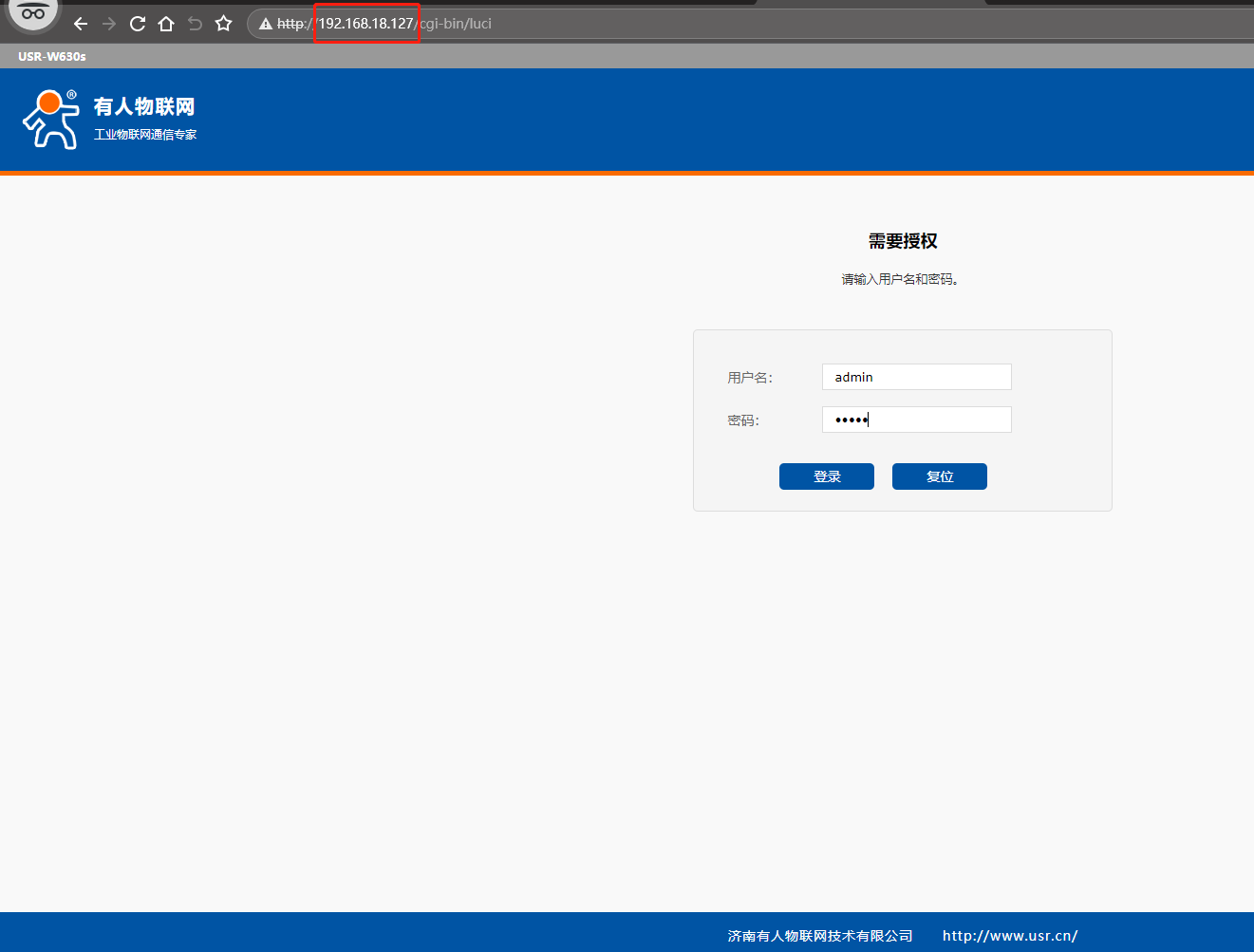

5、橋接模式另一臺電腦可以訪問USR-W630s 網頁

編寫人：金志方 編寫日期：2024-07-01

審核人：金志方 審核日期：2024-07-01

訂正版本：V1.0 訂正內容：初稿
