三菱串口plc有人云組態數據

一、資料下載

PLCNET系列設置軟件：http://guoyijianzhu.cn/Download/1329.html

PLCNET系列說明書：

USR-PLCNET510 說明書 ：http://guoyijianzhu.cn/Download/957.html

USR-PLCNET310 說明書 ：http://guoyijianzhu.cn/Download/549.html

USR-PLCNET210 說明書 : http://guoyijianzhu.cn/Product/307.html

二、硬件接線

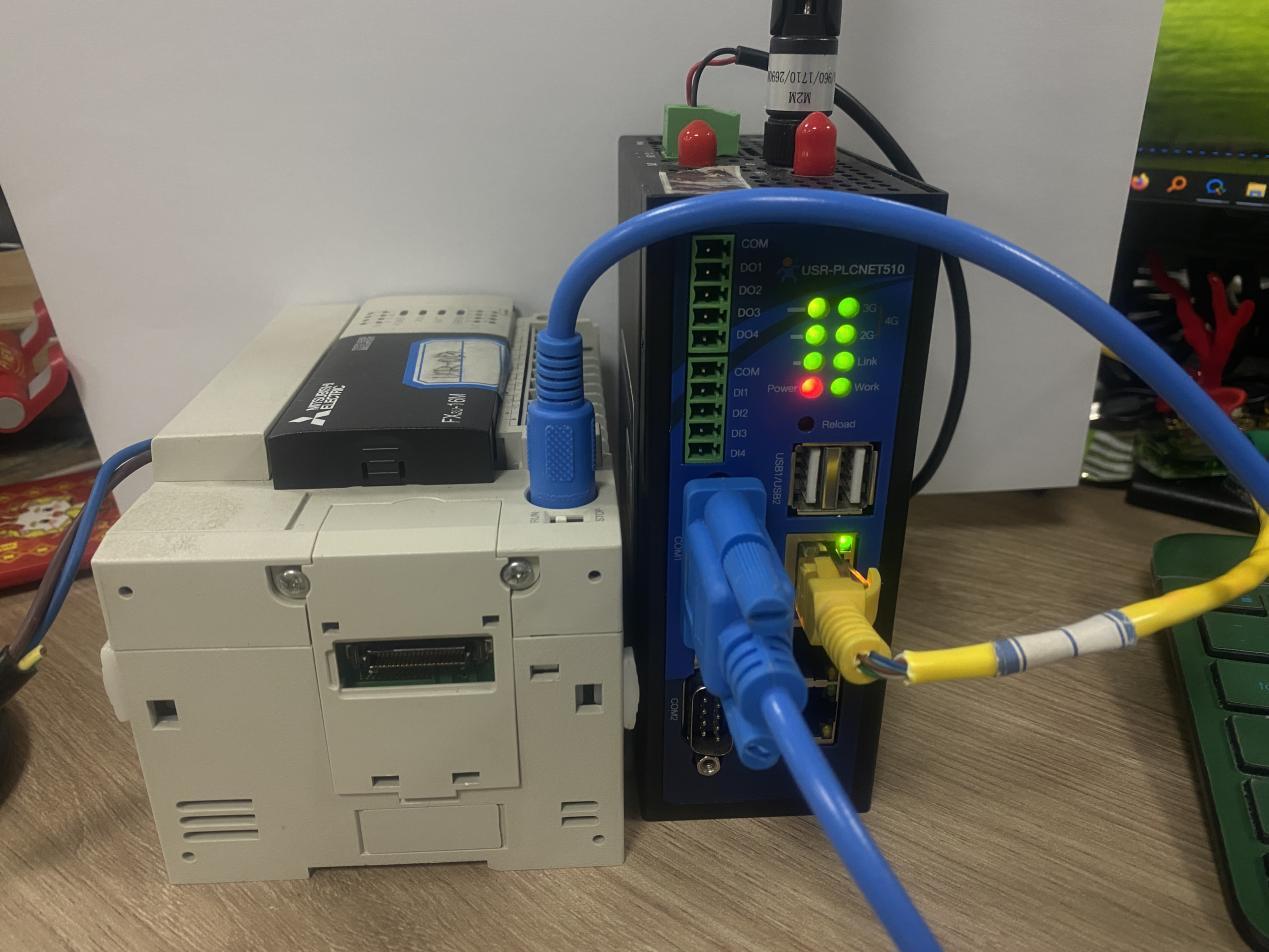

1、用一個圓口轉接線，確認自己的轉接線是圓口轉232還是422，本測試使用的是圓口轉232轉接線，后面串口配置根據這里的連接進行選擇

2、給網關供網：插卡或wan口插網線連接外網

三、配置步驟

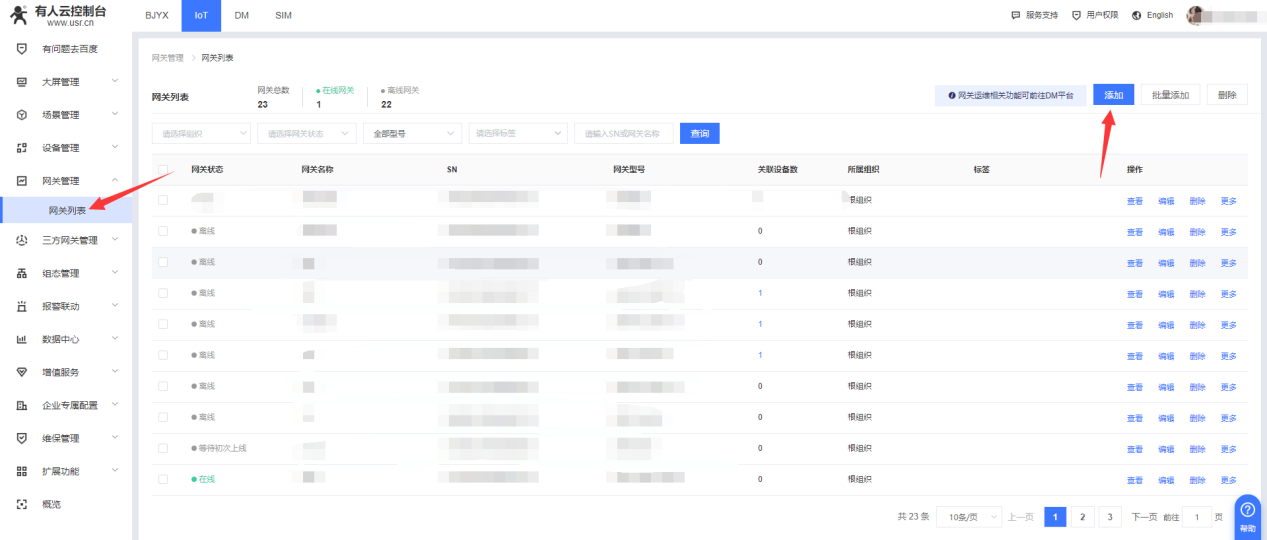

1、將網關添加到有人云平臺：在網關列表點擊添加

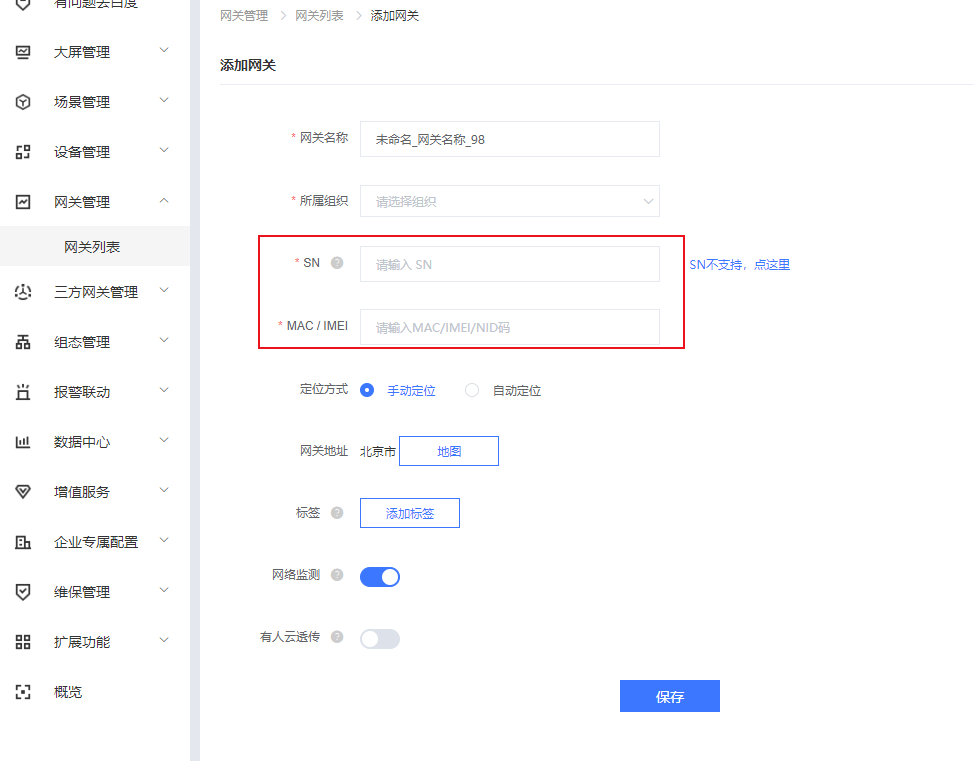

輸入網關sn、mac，其他配置自定義，保存后等待一會網關駐網上線

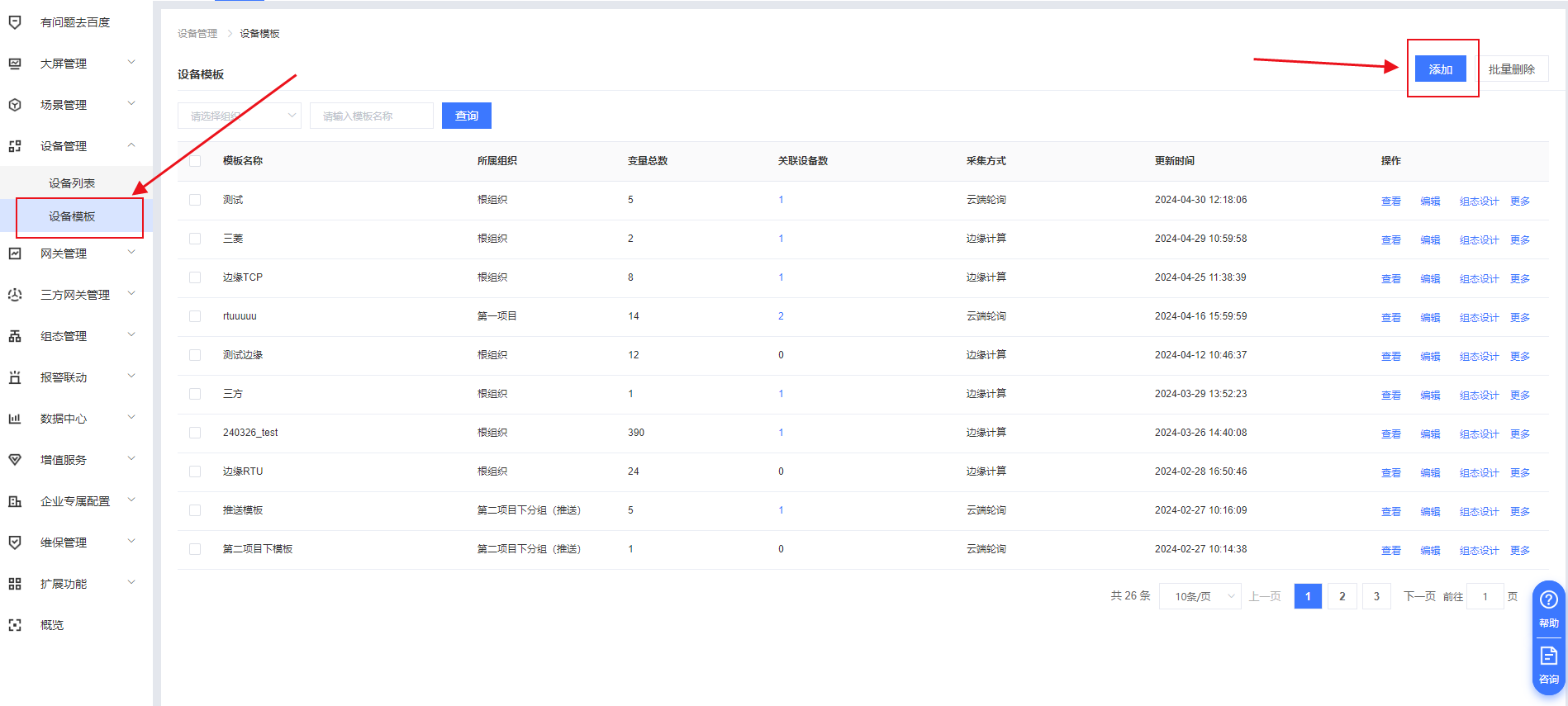

2、添加模板：在設備管理-設備模板內添加

3、與網關一致的組織，采集方式：邊緣計算，選擇對應型號的串口協議，添加需要采集的變量點

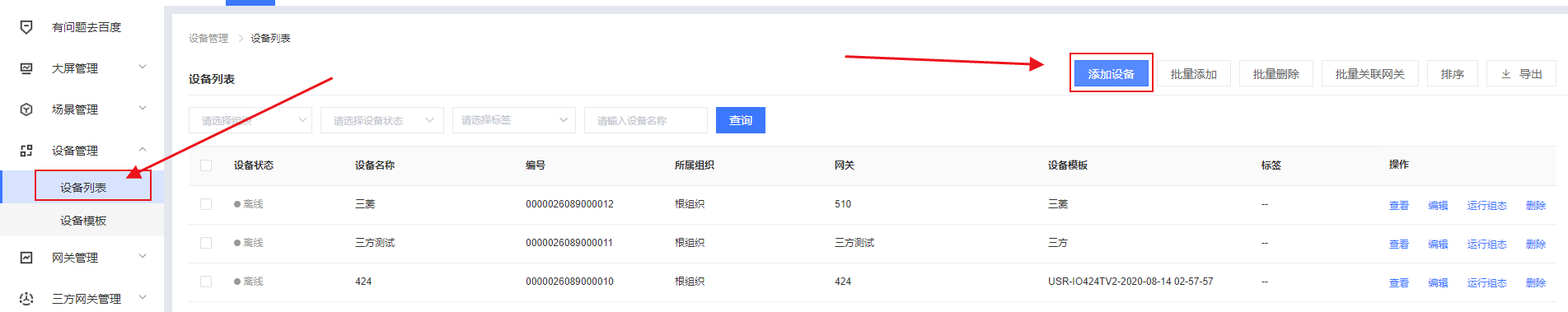

4、添加終端設備：設備管理-設備列表內添加

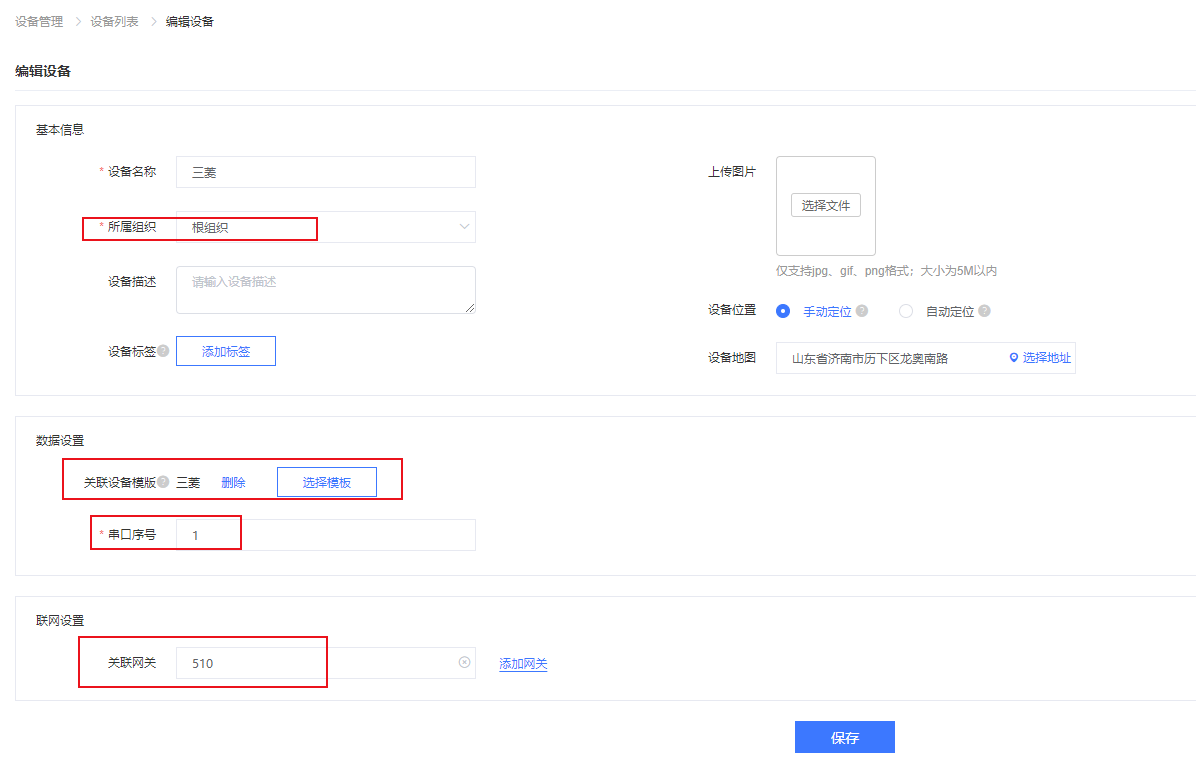

5、選擇一致的組織，綁定已添加的模板，串口序號根據實際安裝在plcnet網關上的com號來配置，關聯網關

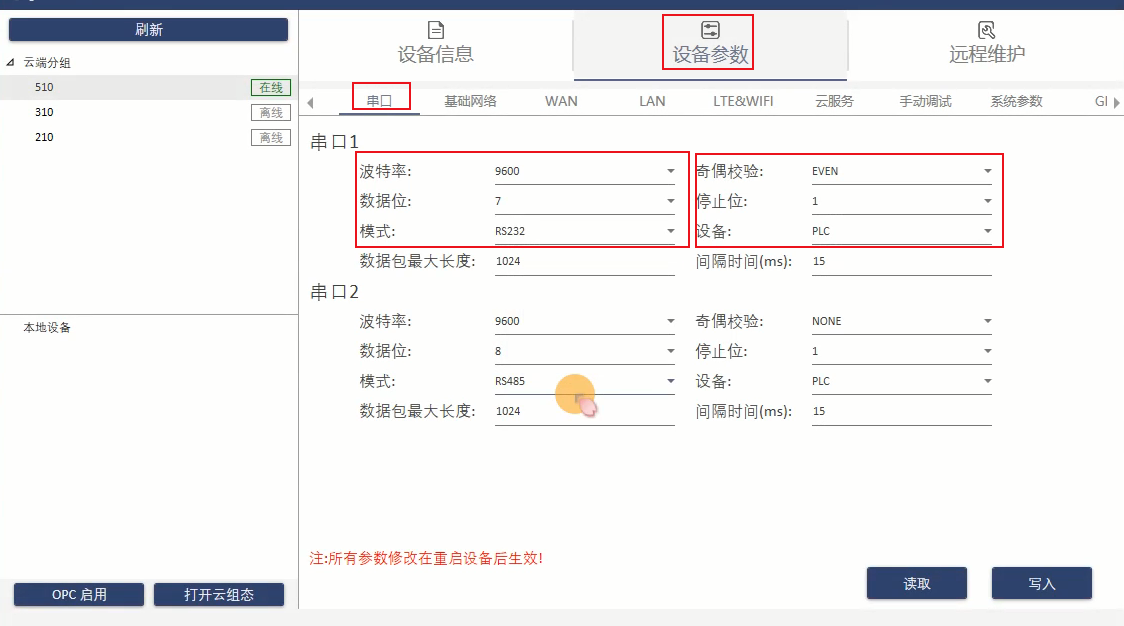

6、打開plcnet軟件配置網關參數（網關在線狀態才能遠程配置），在對應連接的com口進行參數配置，模式根據上面使用的轉接線進行選擇，三菱圓口串口參數默認9600，E，7，1，如果修改過使用修改后的參數，配置完成后寫入?yún)?shù)，并重啟網關（右擊網關名稱可快捷重啟）

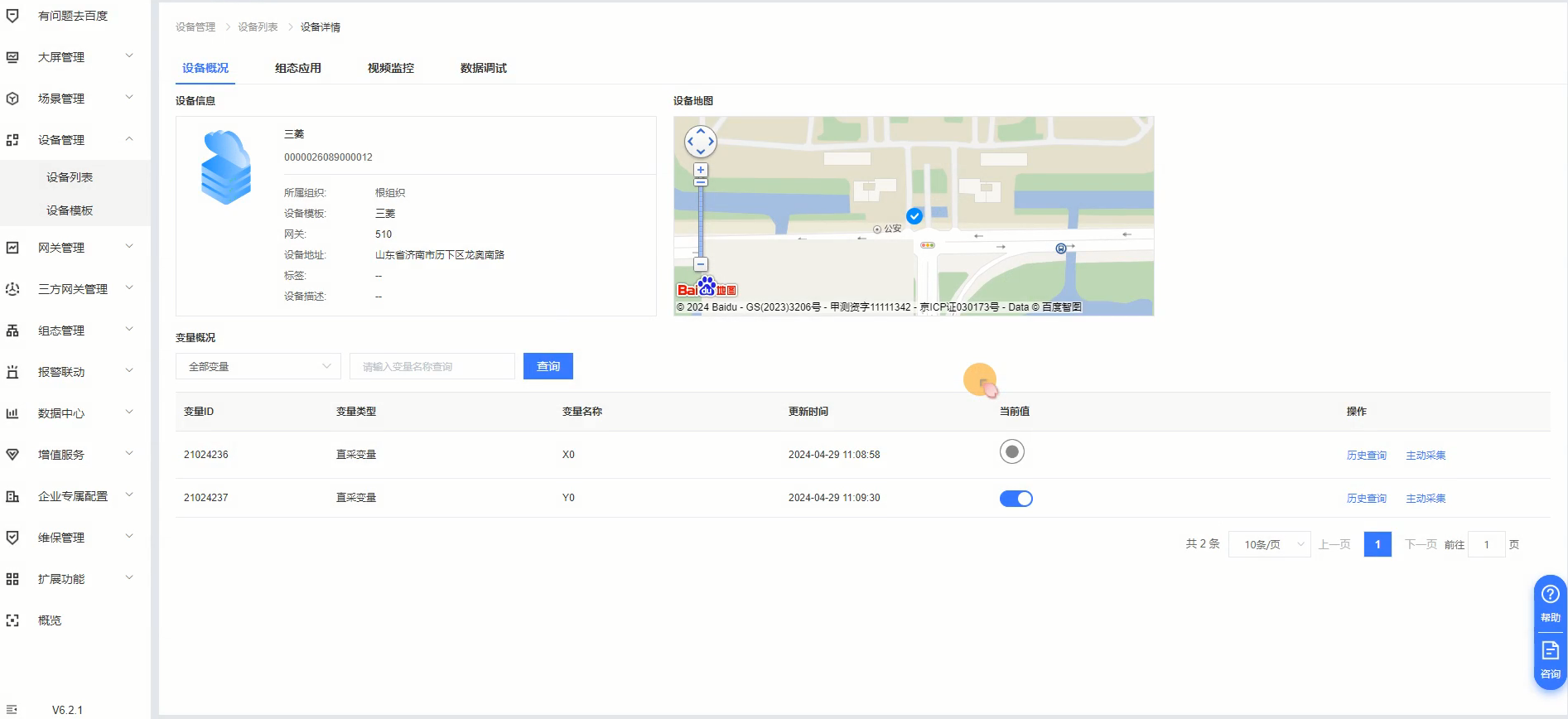

7、網關重新駐網上線后，點擊設備管理-設備列表，點擊設備名稱進入設備概覽可查看讀取到的plc數據

編寫人：許瀟    編寫日期：2024-04-25

審核人：金志方  審核日期：2024-05-14

訂正版本：V1.0 訂正內容：初稿
