USR-N520-H7連接遠程服務器注冊包功能示例

一、資料下載

USR-N520說明書：http://guoyijianzhu.cn/Download/1108.html

USR-N520設置軟件：http://guoyijianzhu.cn/Download/383.html

USR-N520 AT指令集：http://guoyijianzhu.cn/Download/1161.html

串口調試助手：http://guoyijianzhu.cn/Download/843.html

二、準備工作

1、USR-N520產品數量1個

2、電源適配器12V 數量1個

3、網線1根4、電腦數量1臺

4、USR-RS485調試線一根

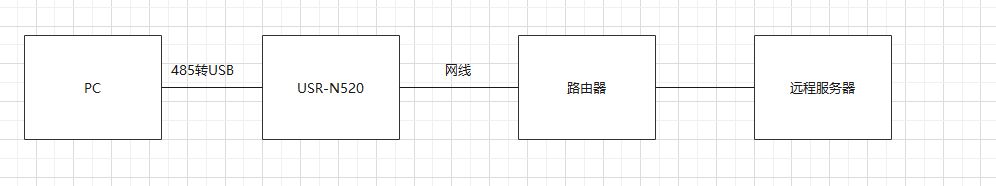

三、連接框圖

四、產品參數配置

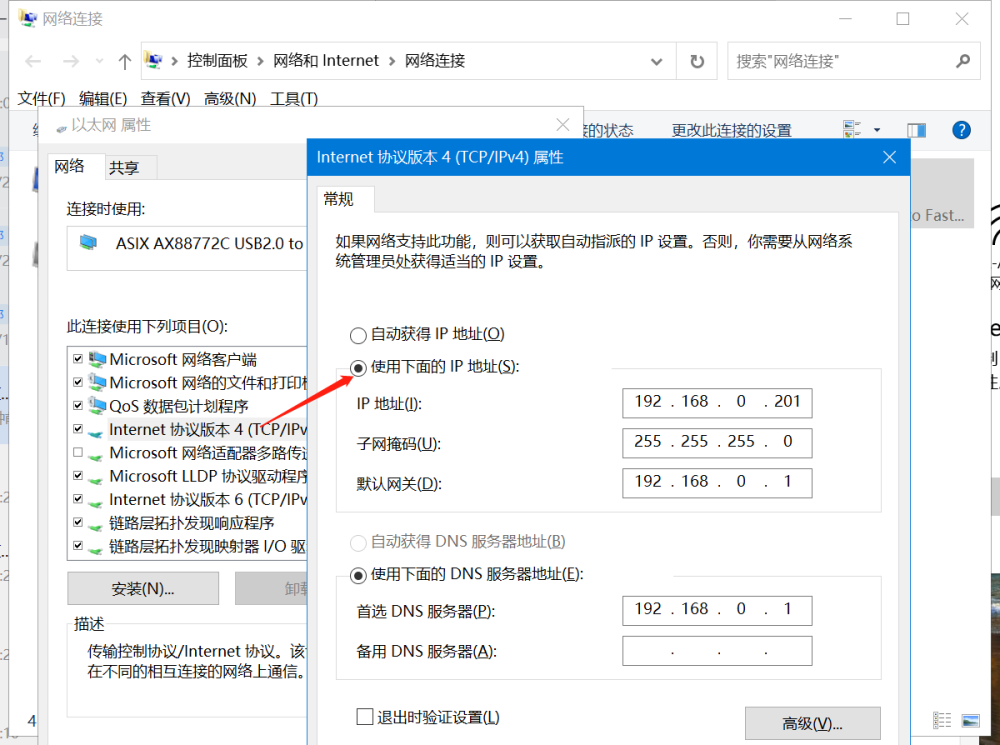

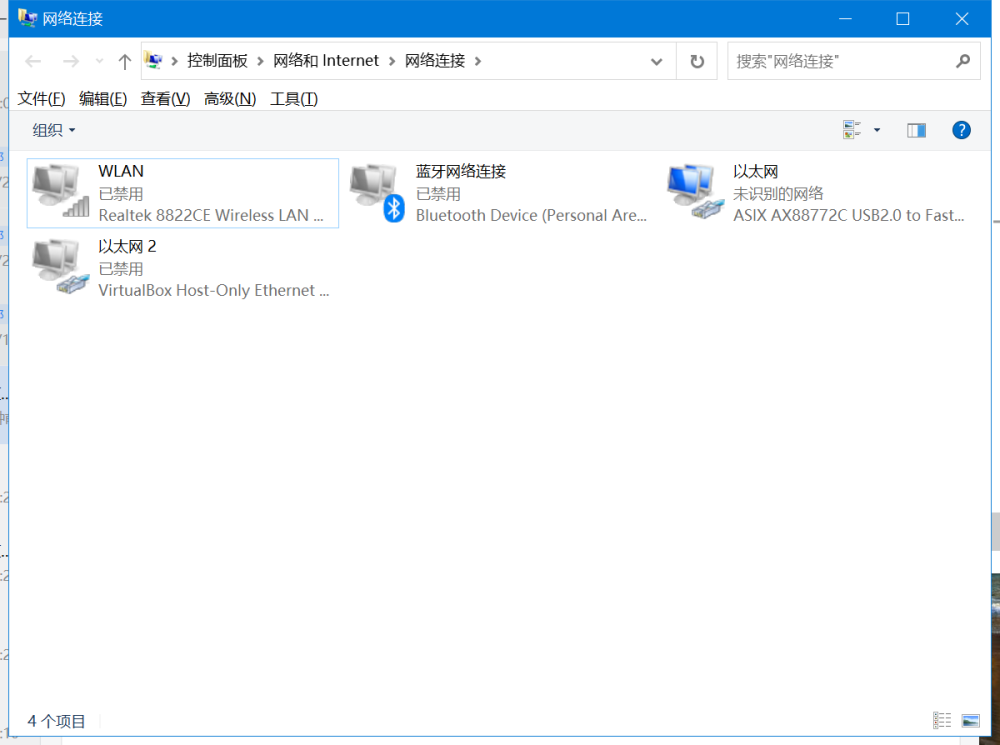

1、打開電腦，連接設備的網卡（未識別網絡是正常的狀態），將改網卡的IP地址設置為靜態的IP地址192.168.0.201，禁用無用網卡。

2、關閉防火墻和殺毒軟件

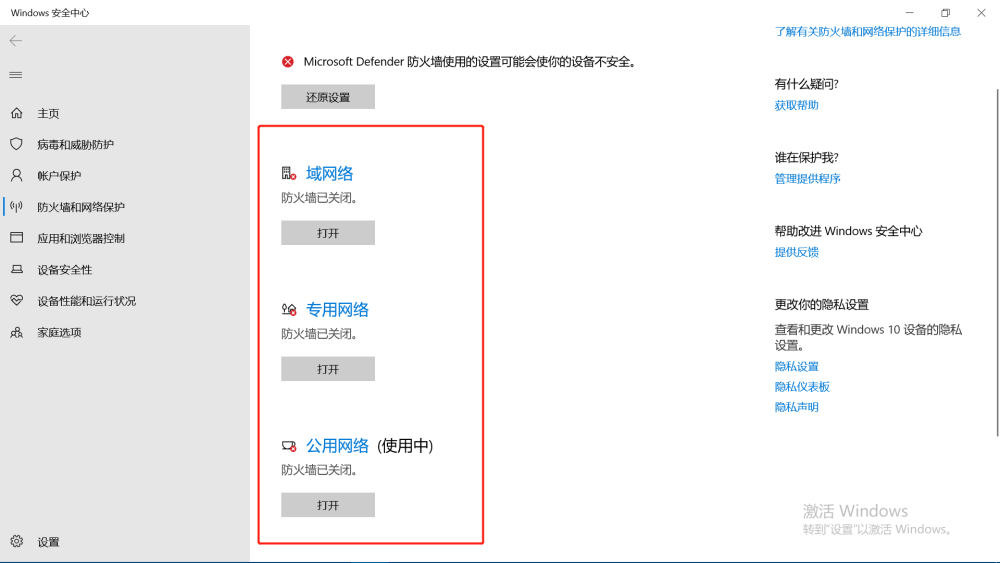

打開控制面板找到“windows防火墻”選項關閉防火墻。

3、打開設置軟件

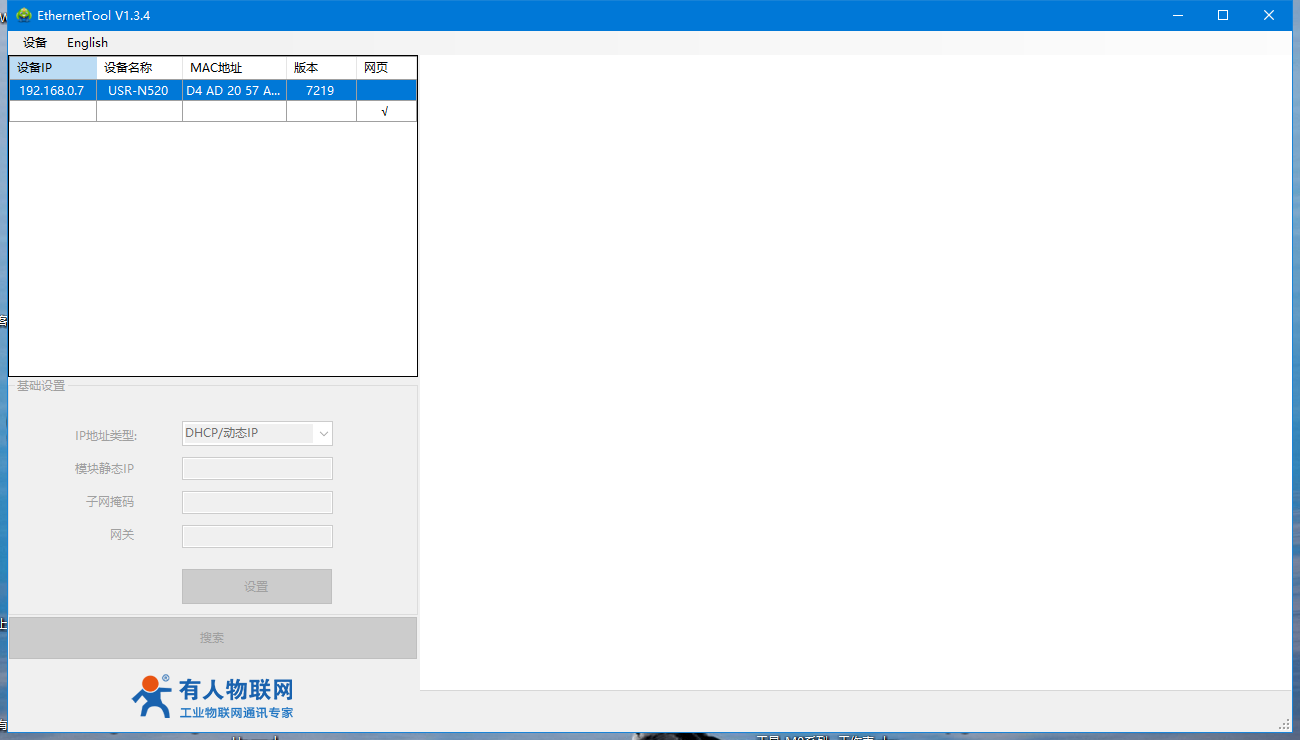

點擊“搜索設備”當搜索列表中出現USR-N520的設備后，點擊搜索到的設備，查看以及修改其配置信息(下圖為默認配置信息)。

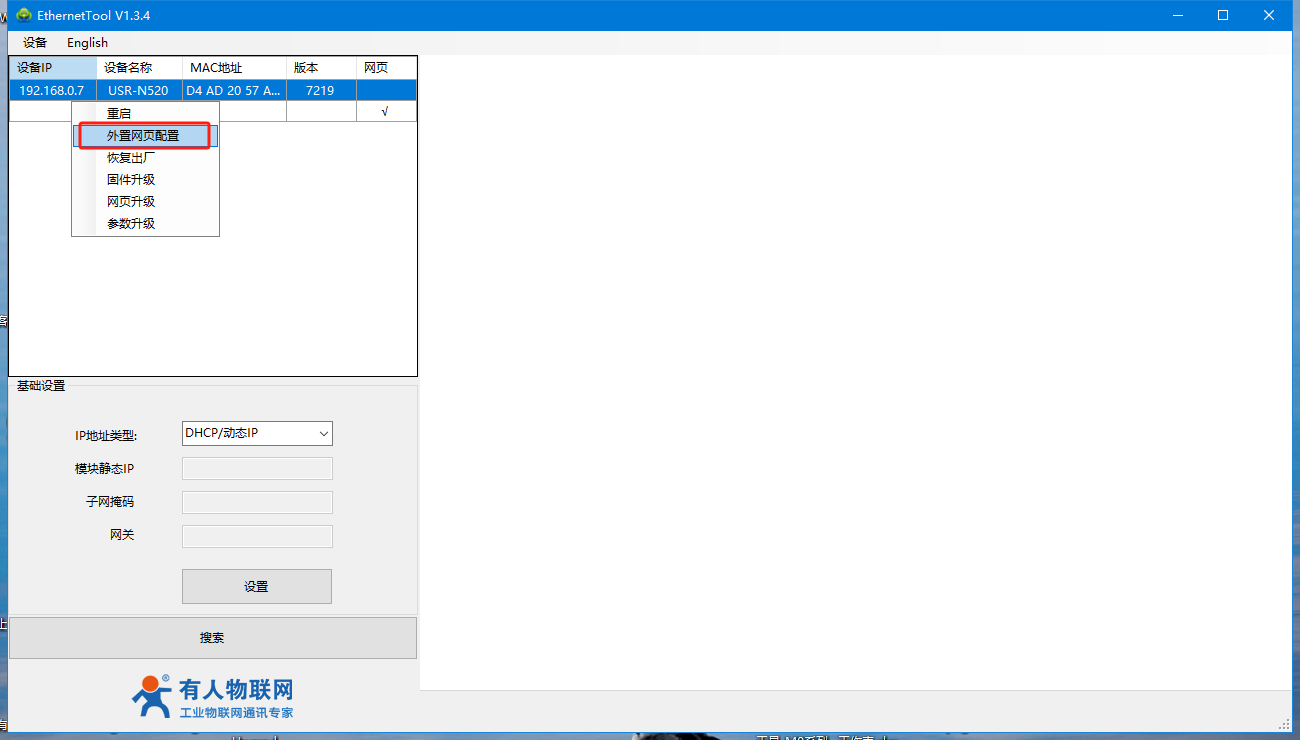

4、IP地址類型更改為DHCP/動態IP，設置完成后通過網線將USR-N520的網口接到路由器LAN口上面，給設備供網。

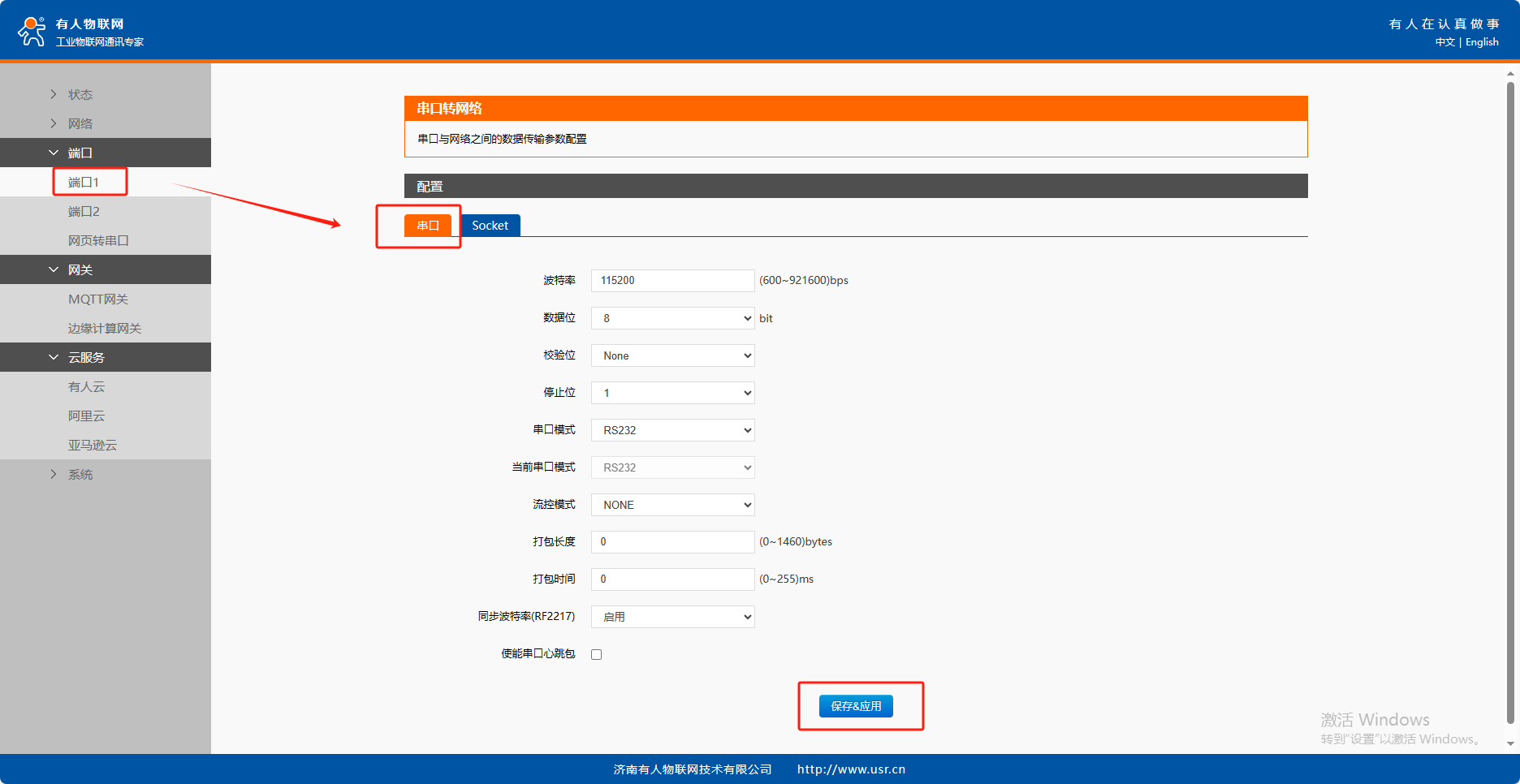

5、打開端口1---串口，串口的參數設置需要跟要連接終端設備參數一致。設置完后保存&應用，點擊繼續配置。

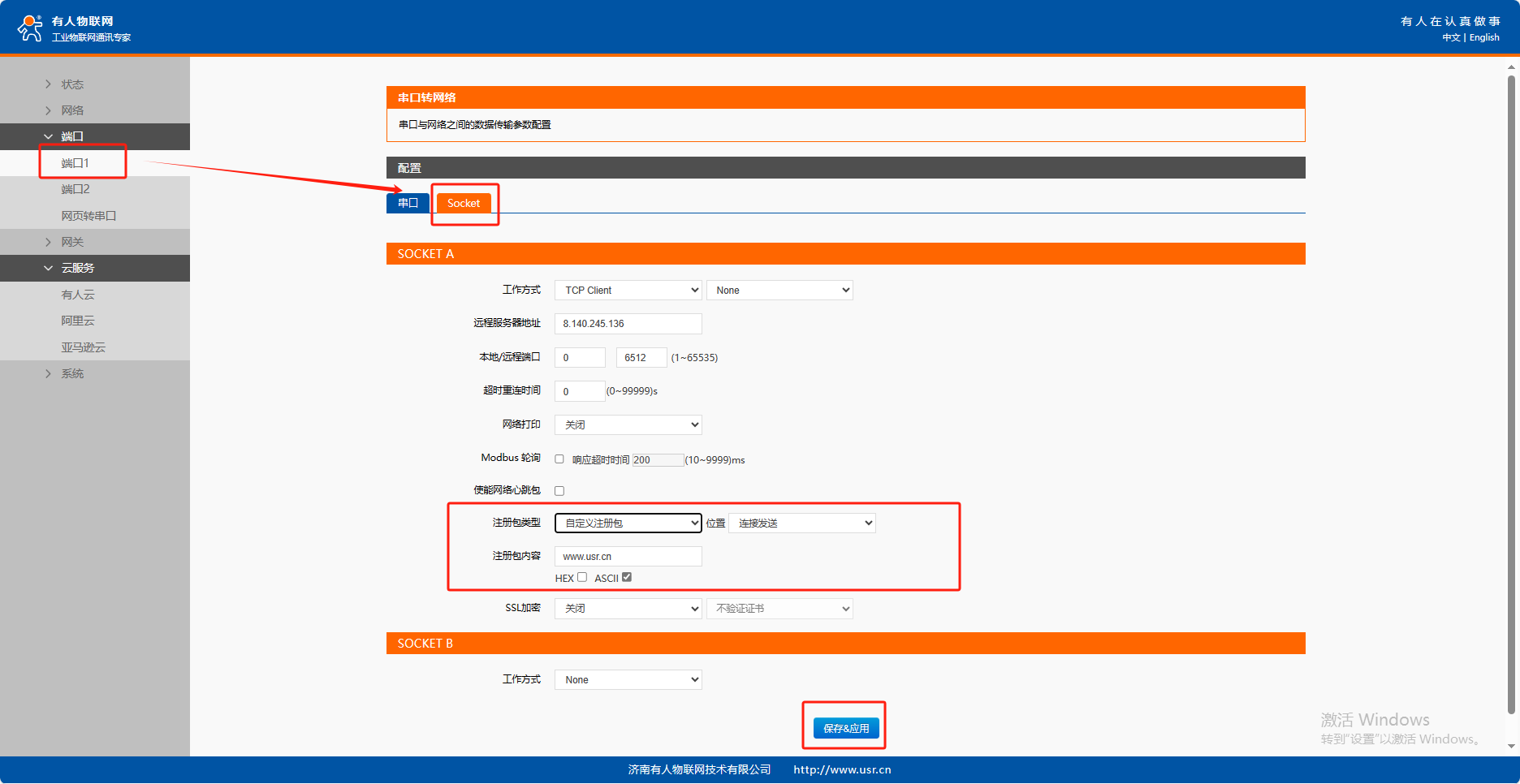

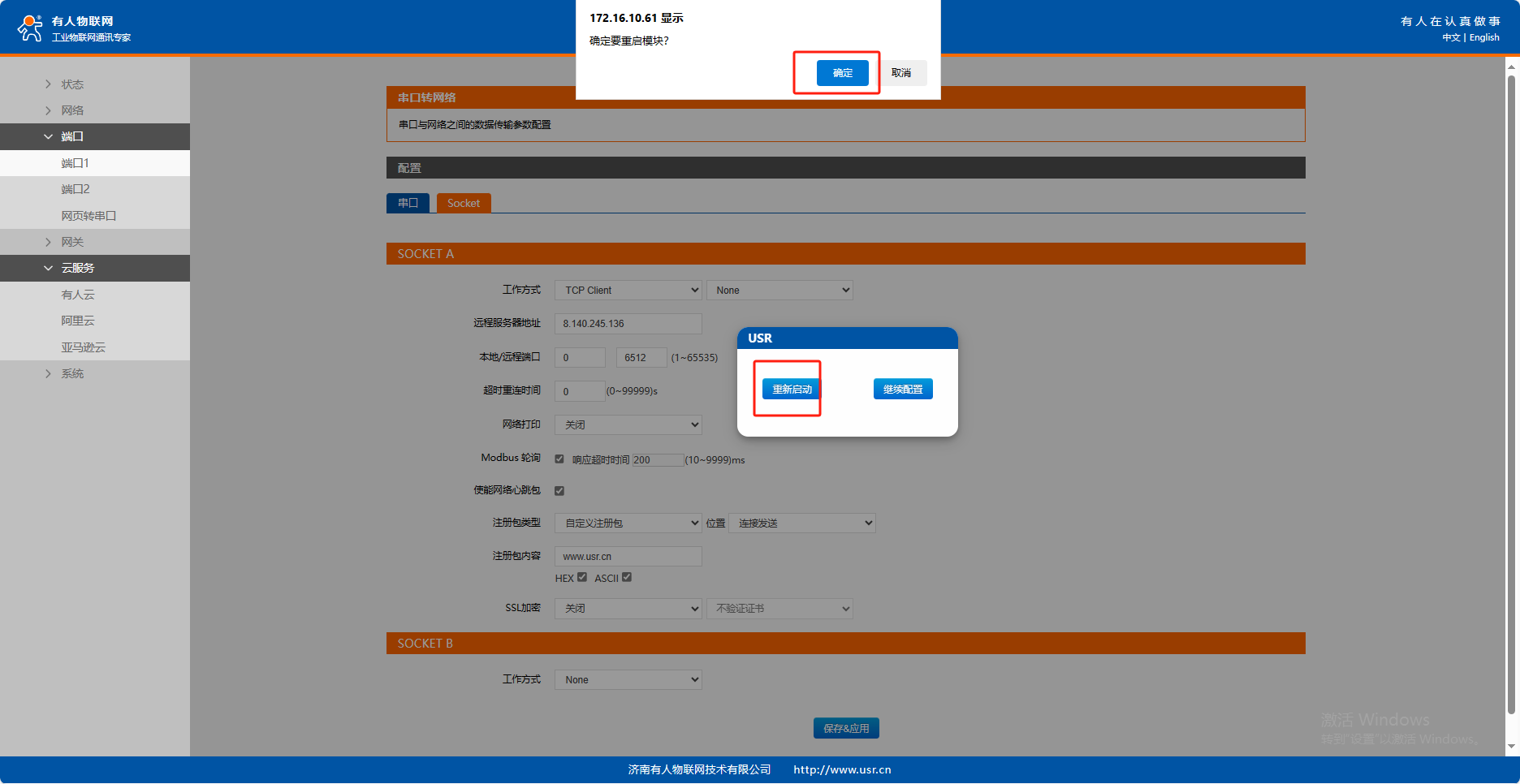

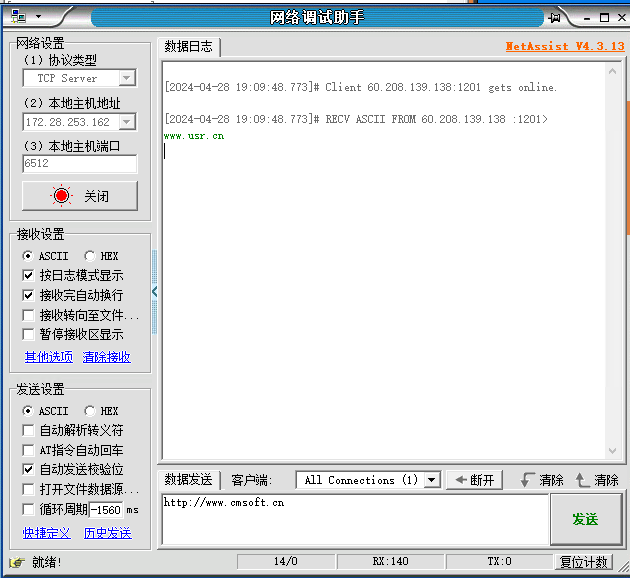

6、點擊socket進行網絡端的設置，工作方式設置為TCP Client，None，地址設置遠程服務器IP，端口6512，勾選網絡心跳包，，心跳時間（秒）默認是30S，心跳發送方式是心跳包發向網絡，自定義數據默認是Hex顯示是77 77 77 2E 75 73 72 2E 63 6E，ASCII顯示是guoyijianzhu.cn，點擊保存&應用--重新啟動--確定。
