USR-W610連接VLAN劃分路由器示例

一、資料下載

USR-W610軟件設計手冊：http://guoyijianzhu.cn/Download/577.html

USR-W610 設置軟件：http://guoyijianzhu.cn/Download/707.html

二、硬件連接

1、所需物品

USR-W610產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

超五類網線 2根

筆記本電腦 1臺

支持VLAN劃分的路由器1個（這里用的有人的USR-G817）

2、硬件連接

USR-W610 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦用網線接路由器G817的LAN1口，G817上電。

三、產品參數設置

1、USR-G817 VLAN設置

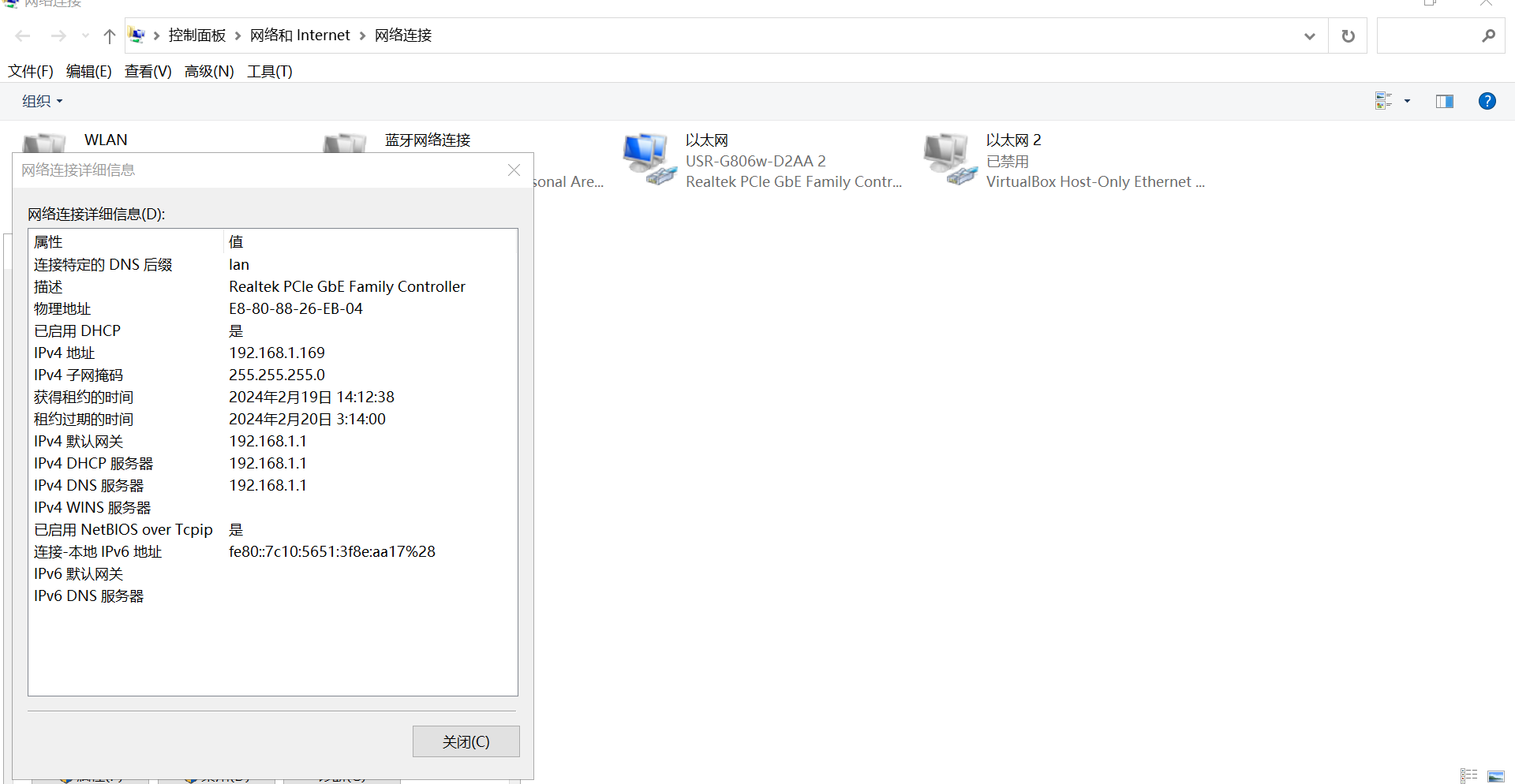

電腦本地網卡，設置DHCP動態獲取IP，瀏覽器輸入192.168.1.1登陸G817網頁。

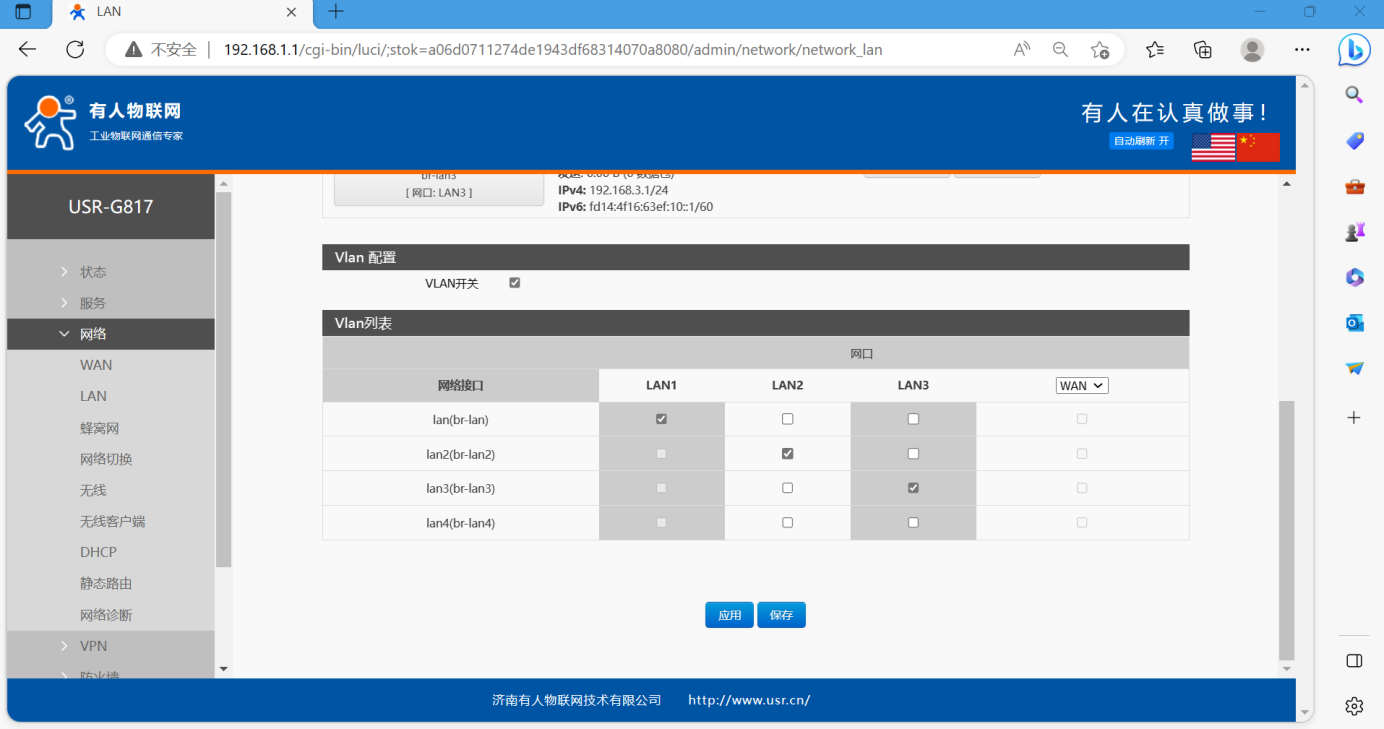

將USR-G817開啟VLAN劃分。

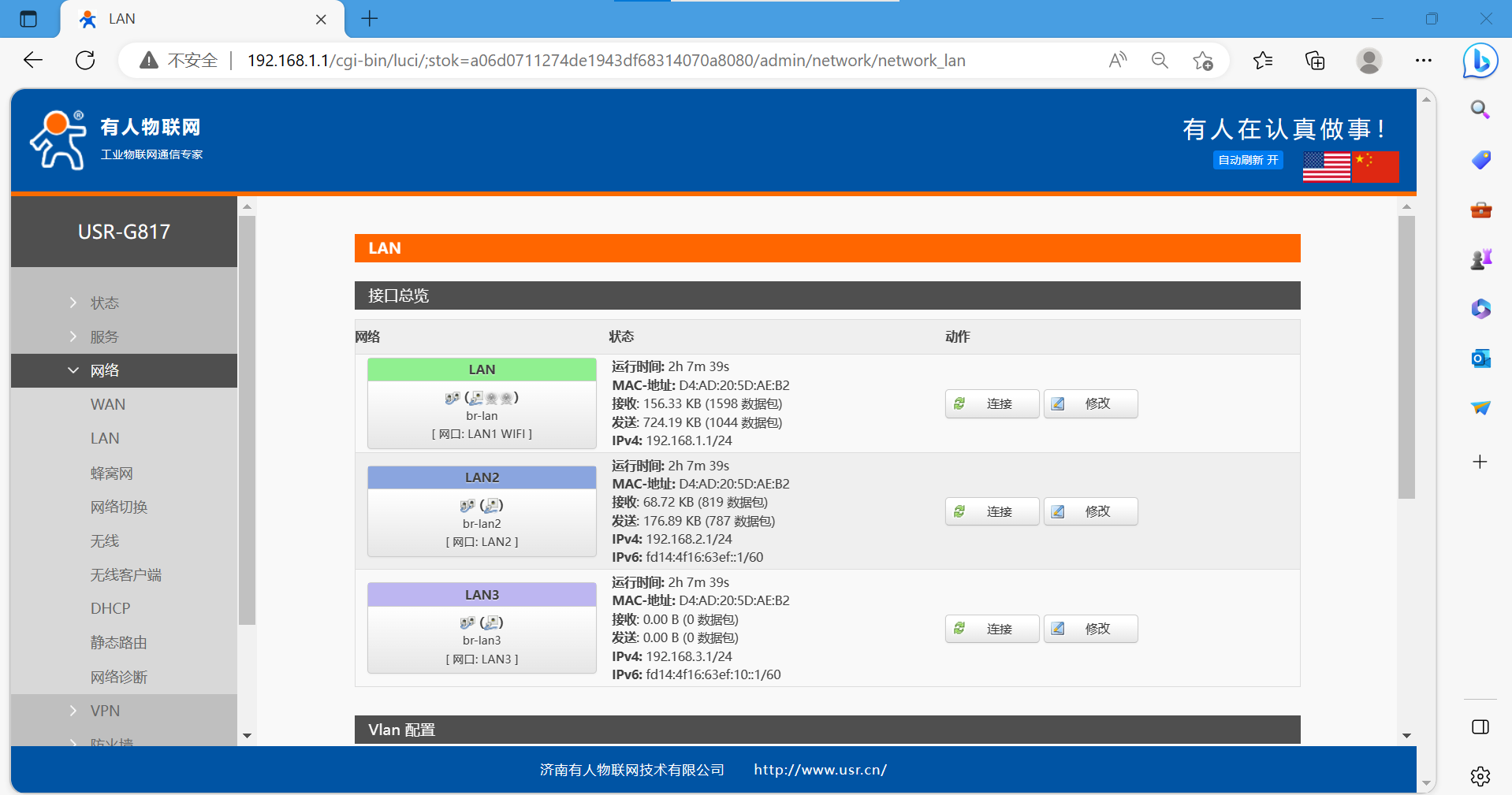

LAN1和LAN2 IP不同網段。LAN是192.168.1.1，LAN2是192.168.2.1

2、USR-W610參數設置

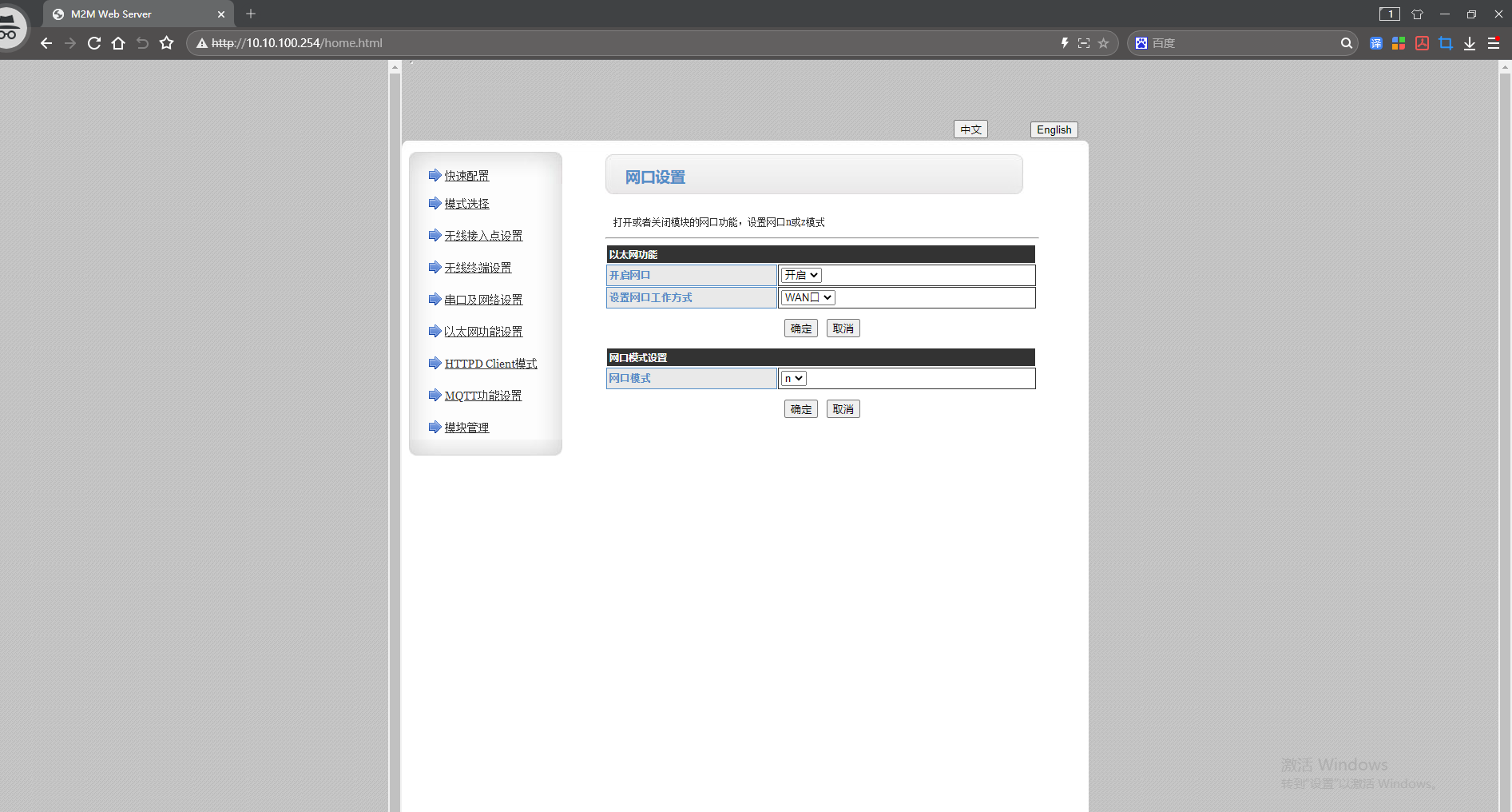

電腦連接USR-W610的WiFi，瀏覽器輸入10.10.100.254 登陸W610的網頁，將以太網功能設置，開啟網口，做WAN口。網頁點擊確定

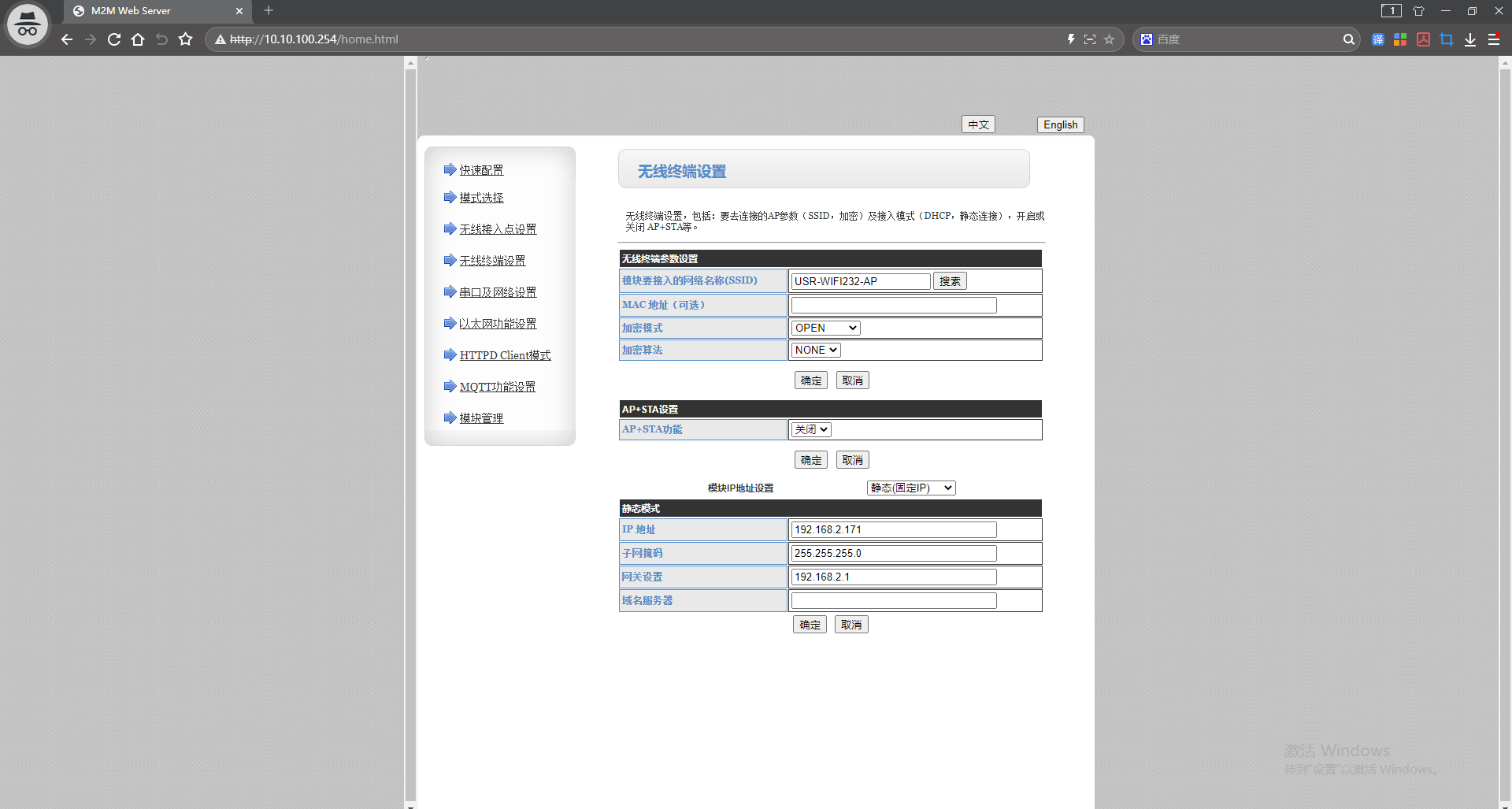

無線終端，給USR-W610設置和LAN2 同網段的靜態IP：19.168.2.171

網頁點擊確定，網頁重啟。然后將W610的WAN口網口用網線，接路由器G817的LAN2口。

四、功能調試

1、電腦跨網段登陸W610的網頁

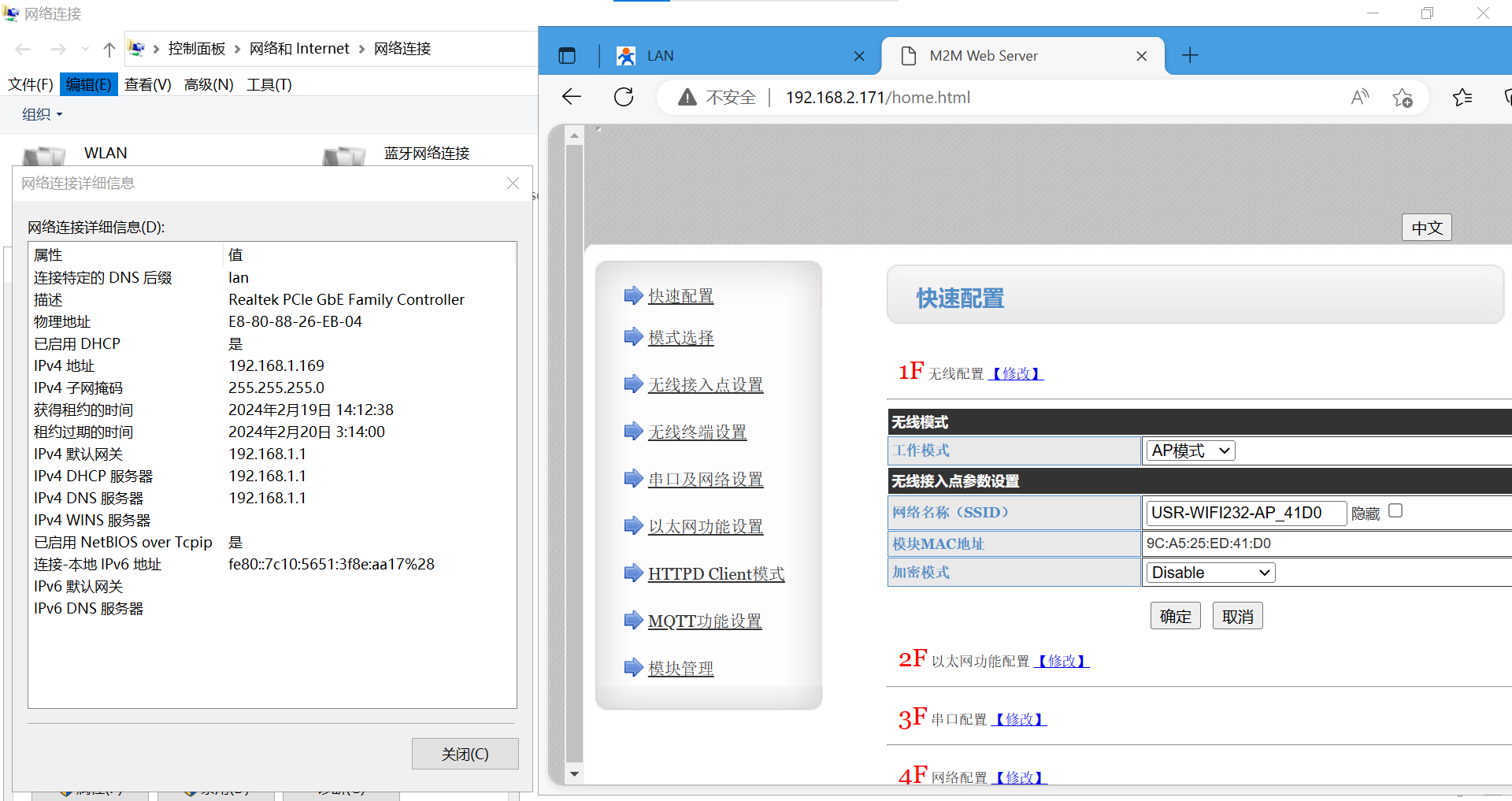

電腦IP是192.168.1.169 ，電腦接路由器G817的LAN1，USR-W610接同一個路由器G817的LAN2口，瀏覽器輸入U(xiǎn)SR-W610的IP 192.168.2.171 可以登陸USR-W610的網頁。

2、電腦網絡助手和W610建立TCP通訊

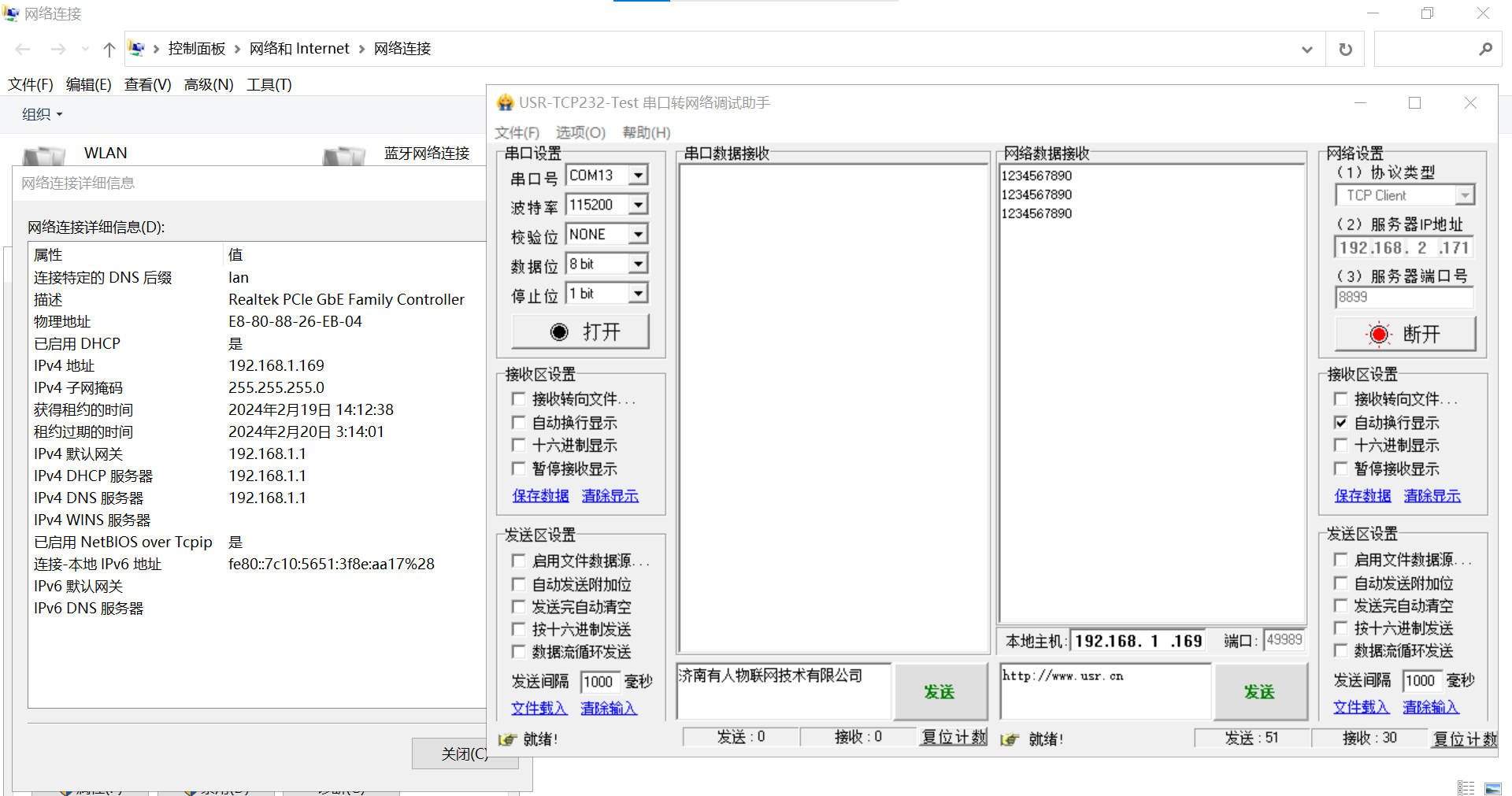

電腦用網絡助手做TCP client，服務器IP填W610的IP 192.168.2.171，端口設置8899。

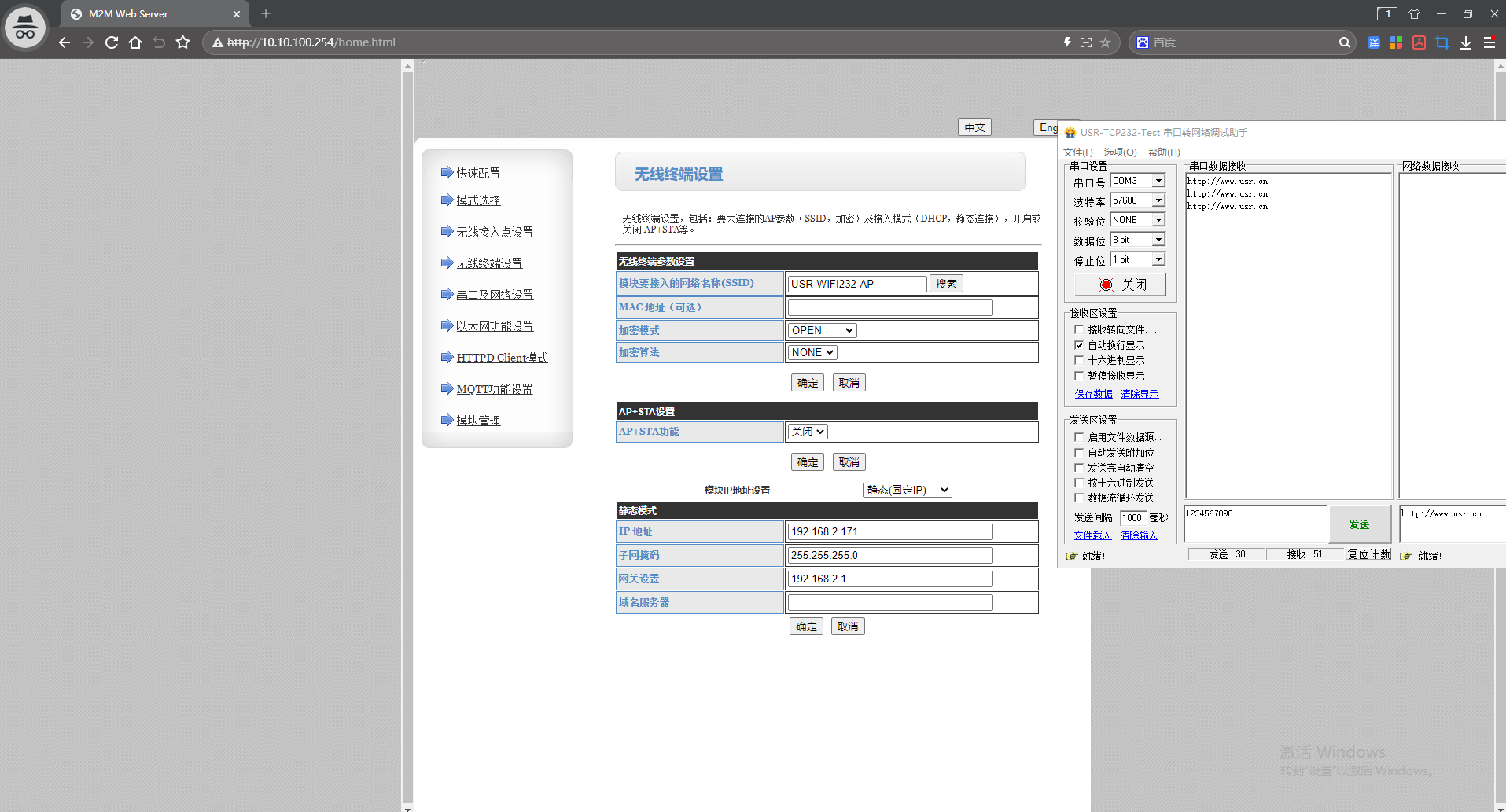

USR-W610 232 串口接USB-RS232串口線，接電腦，打開串口助手，串口參數和W610一致。

建立TCP連接之后，串口和網絡之間可以相互發送數據。

編寫人：金志方 編寫日期：2024-02-20

審核人：金志方 審核日期：2024-02-20

訂正版本：V1.0 訂正內容：初稿
