USR-W630 MQTT功能通訊示例

備注：僅USR-W630固件版本V1.0.13及以上支持MQTT功能。

一、資料下載

USR-W630軟件設計手冊：http://guoyijianzhu.cn/Download/655.html

USR-W630 設置軟件：http://guoyijianzhu.cn/Download/707.html

請百度網上去下載MQTTfx軟件。

二、硬件連接

1、需要準備的物品：

USR-W630 1個

12V電源適配器 1個

筆記本電腦 1臺

USR-RS485串口線 1條

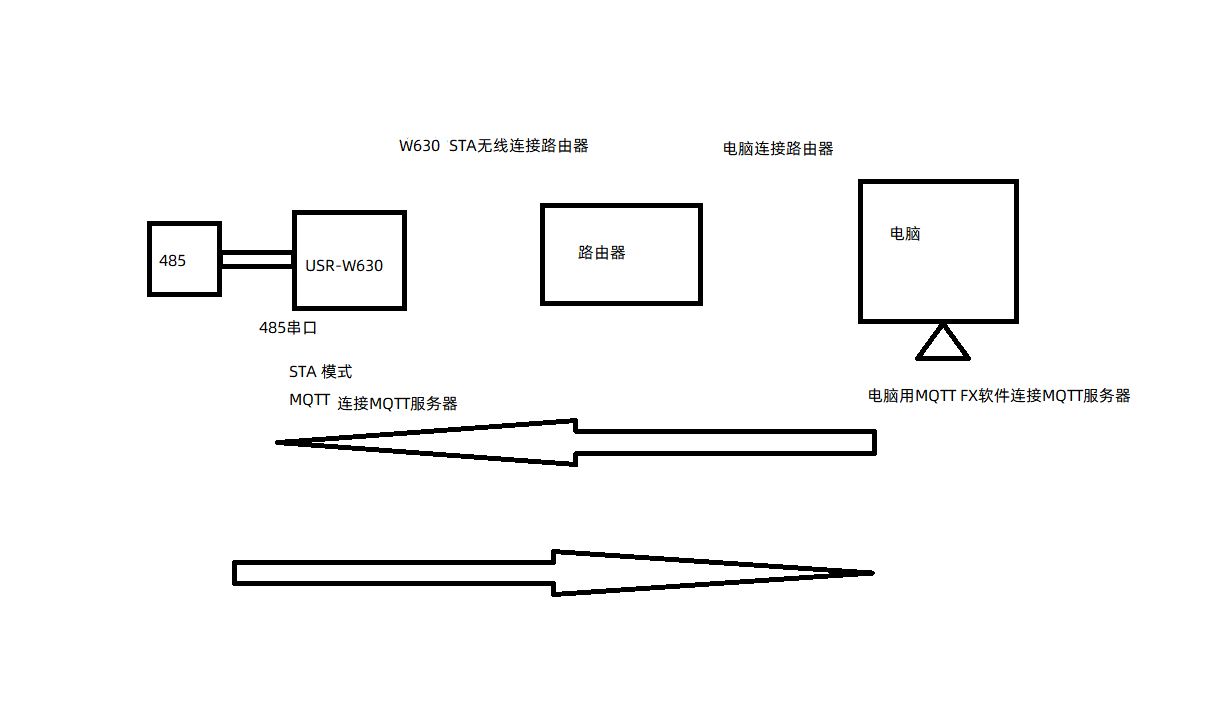

2、硬件連接：

USR-W630 接好WiFi天線，485串口接USB-RS485串口線接電腦。使用電源適配給USR-W630上電。

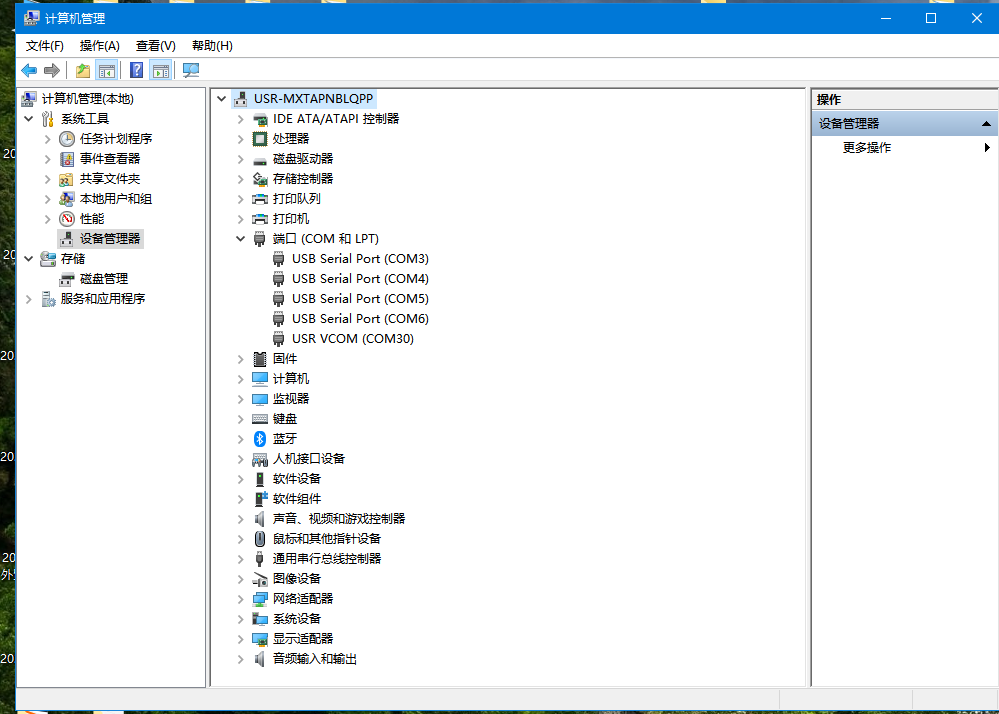

設備管理器查看COM口號。

三、登錄USR-W630內置網頁

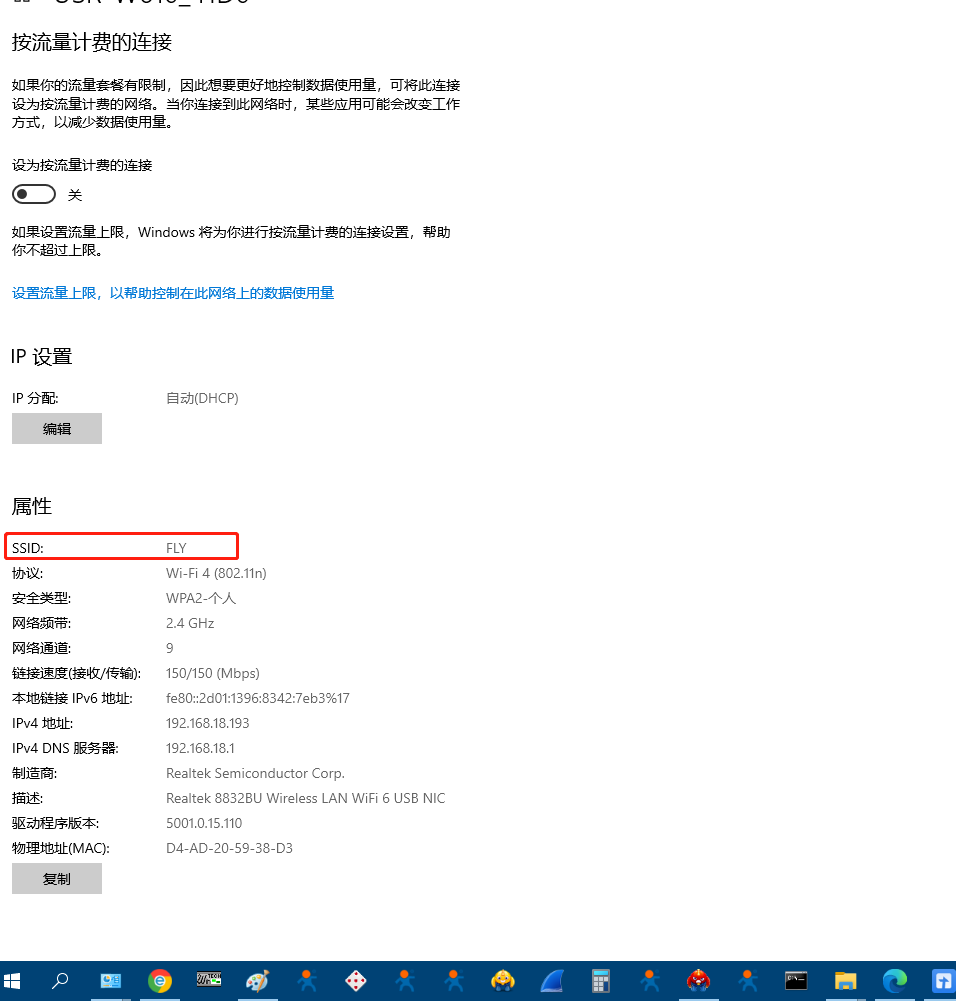

1、連接WiFi無線：

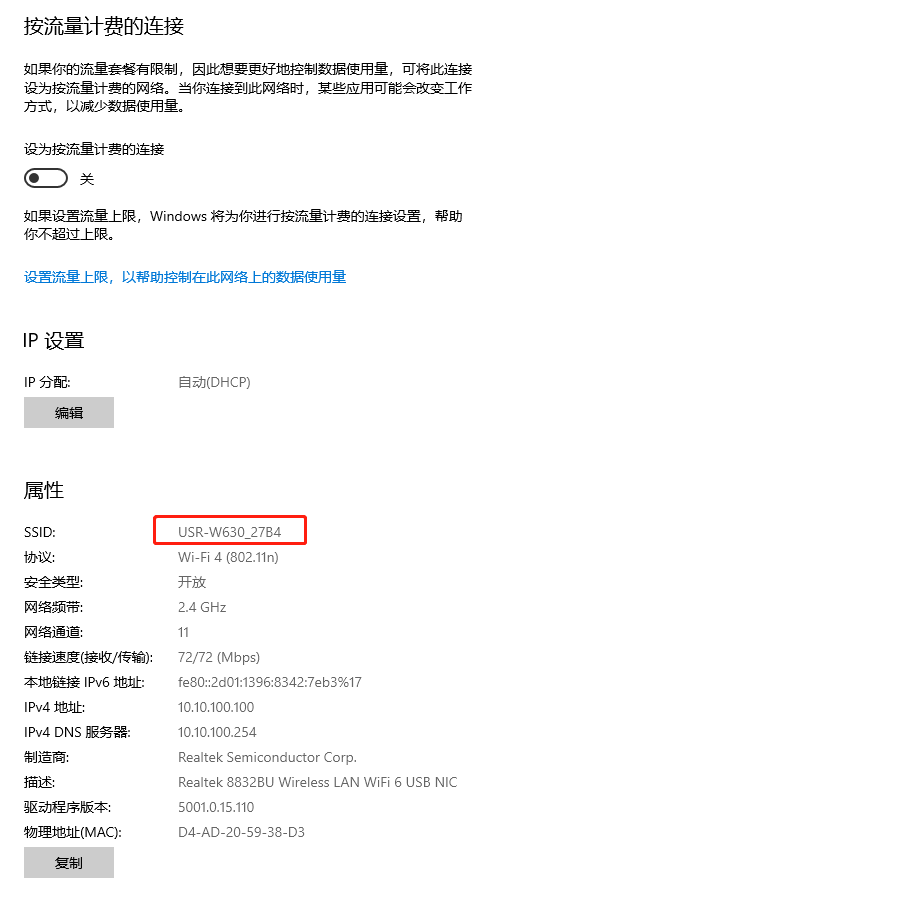

USR-W630默認是AP模式，電腦連接USR-W630的wifi。

USR-W630反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

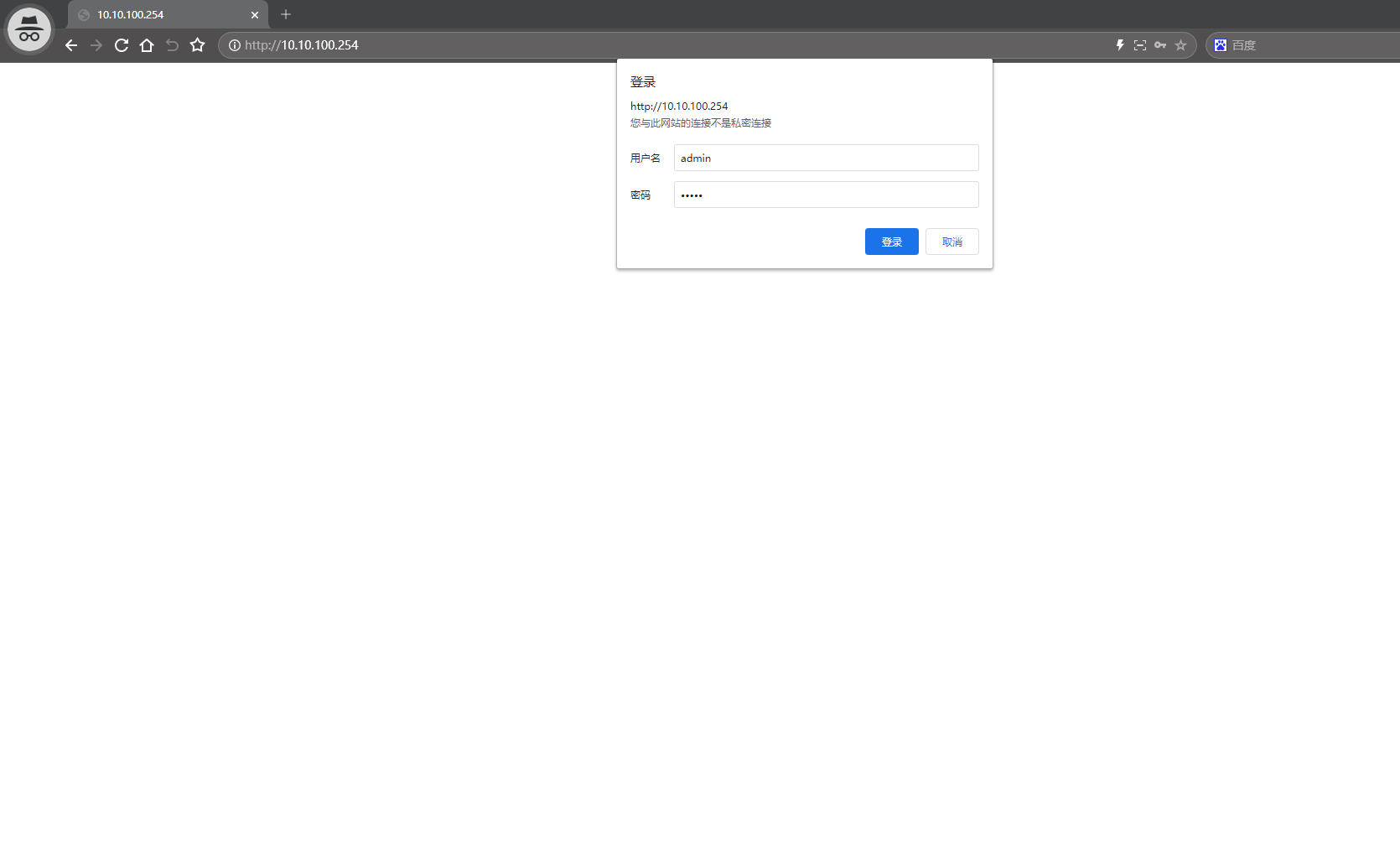

2、登陸網頁：

使用USR-W630默認IP，10.10.100.254，在瀏覽器輸入登錄USR-W630內置網頁，登錄名是admin，登錄密碼admin。

四、網頁配置USR-W630參數

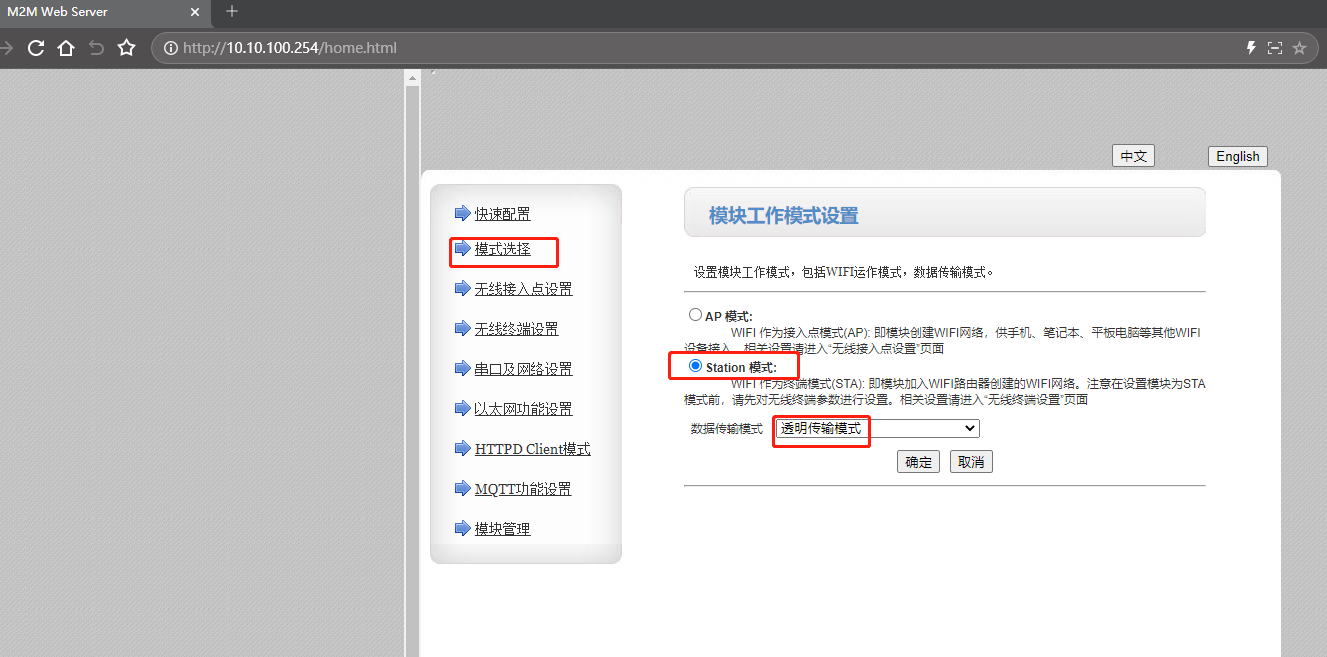

1、配置模式

網頁上設置STA模式，開啟透明傳輸模式，點擊確定。不要重啟模塊，等所有參數都配置完了，再重啟W630。

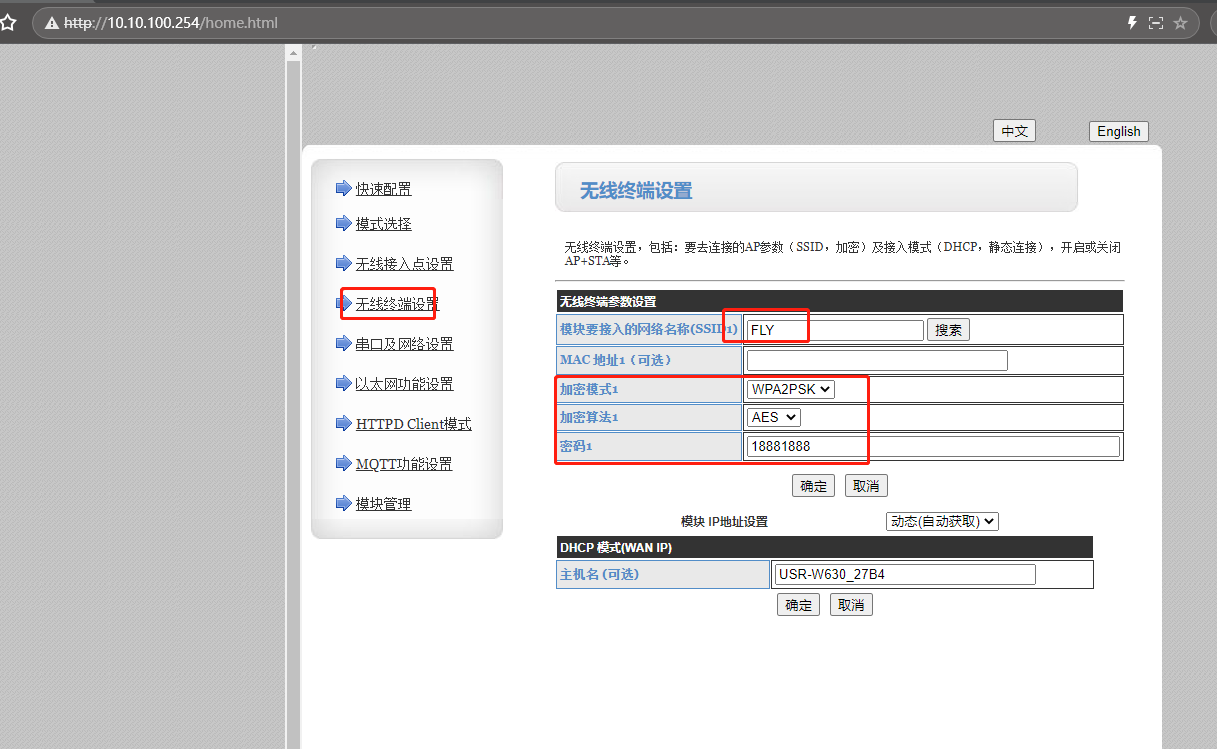

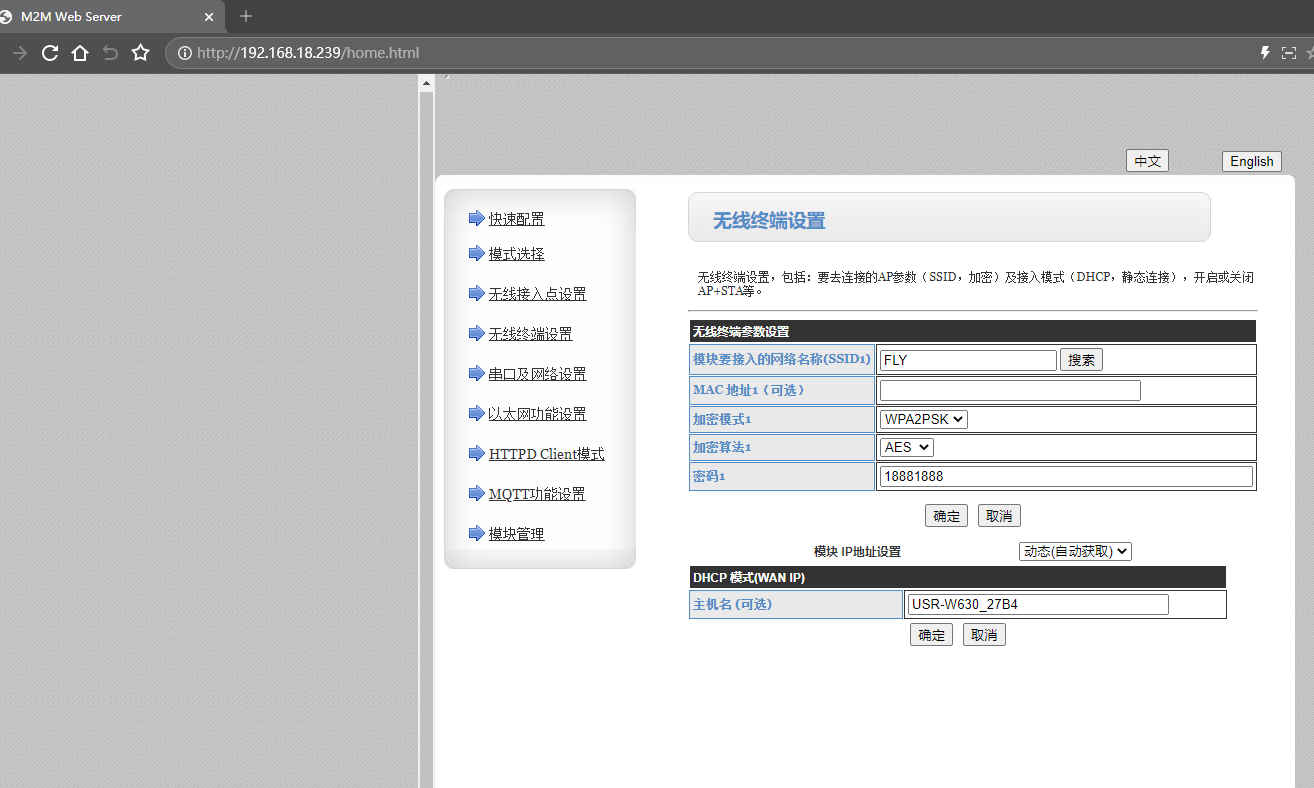

2、配置無線終端設置

輸入要連接的路由器WiFi名和密碼，點擊確定。W630從路由器獲取IP方式是DHCP，如果改靜態，注意域名服務器設置和網關一致。

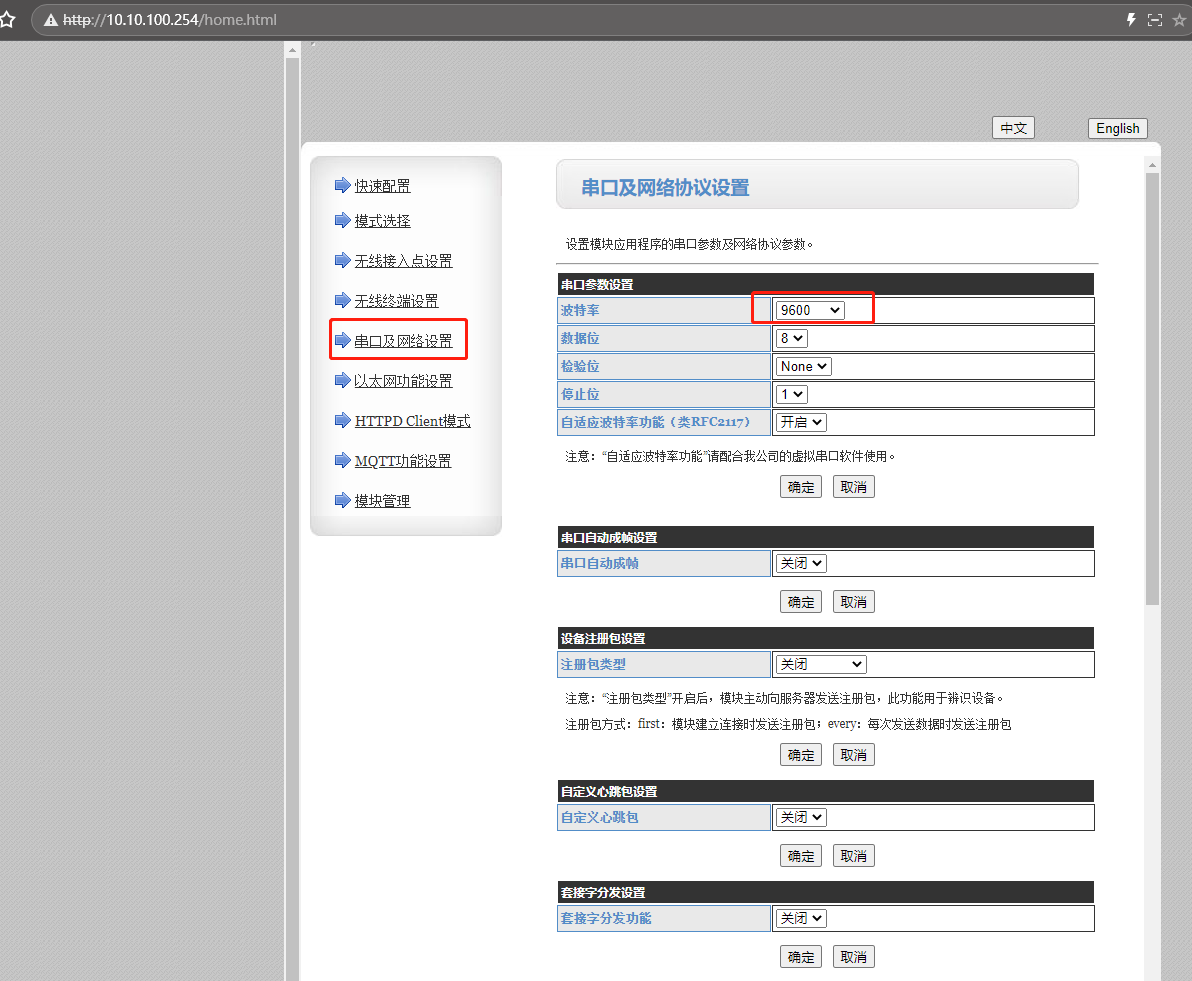

3、配置串口及網絡設置，設置串口參數

波特率57600改為9600，點擊確定。

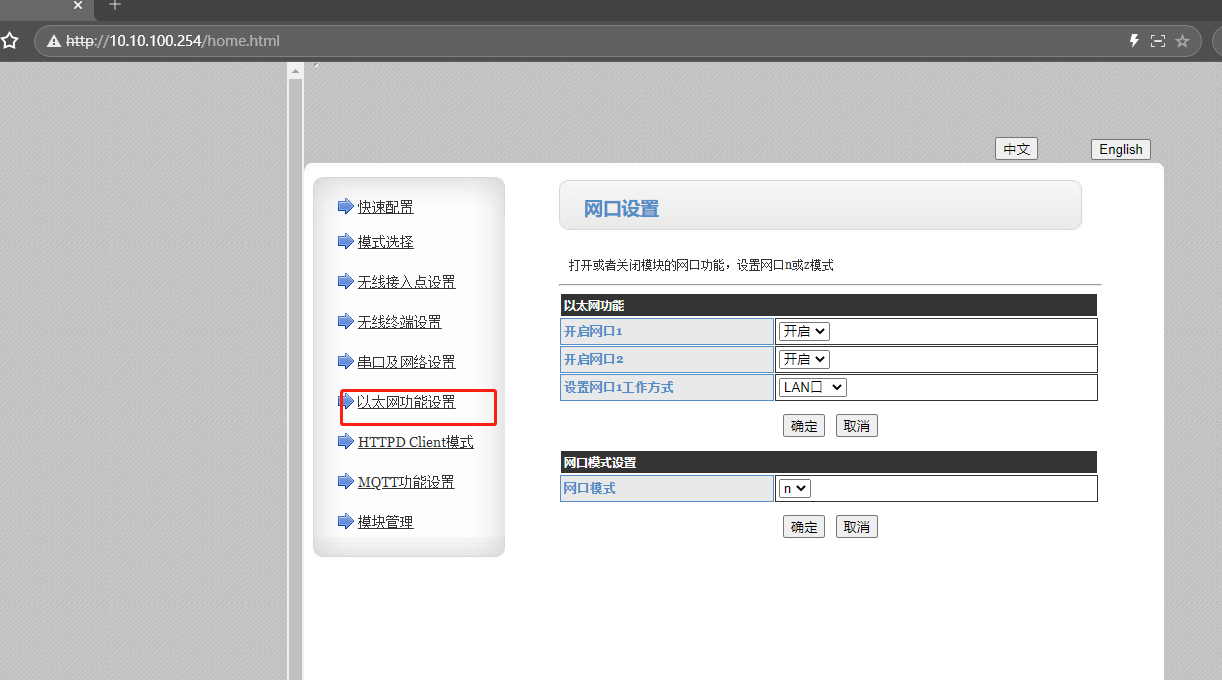

4、配置以太網功能設置

STA模式，網口可以關閉，如果需要開啟，只能做LAN口，不能設置WAN口。

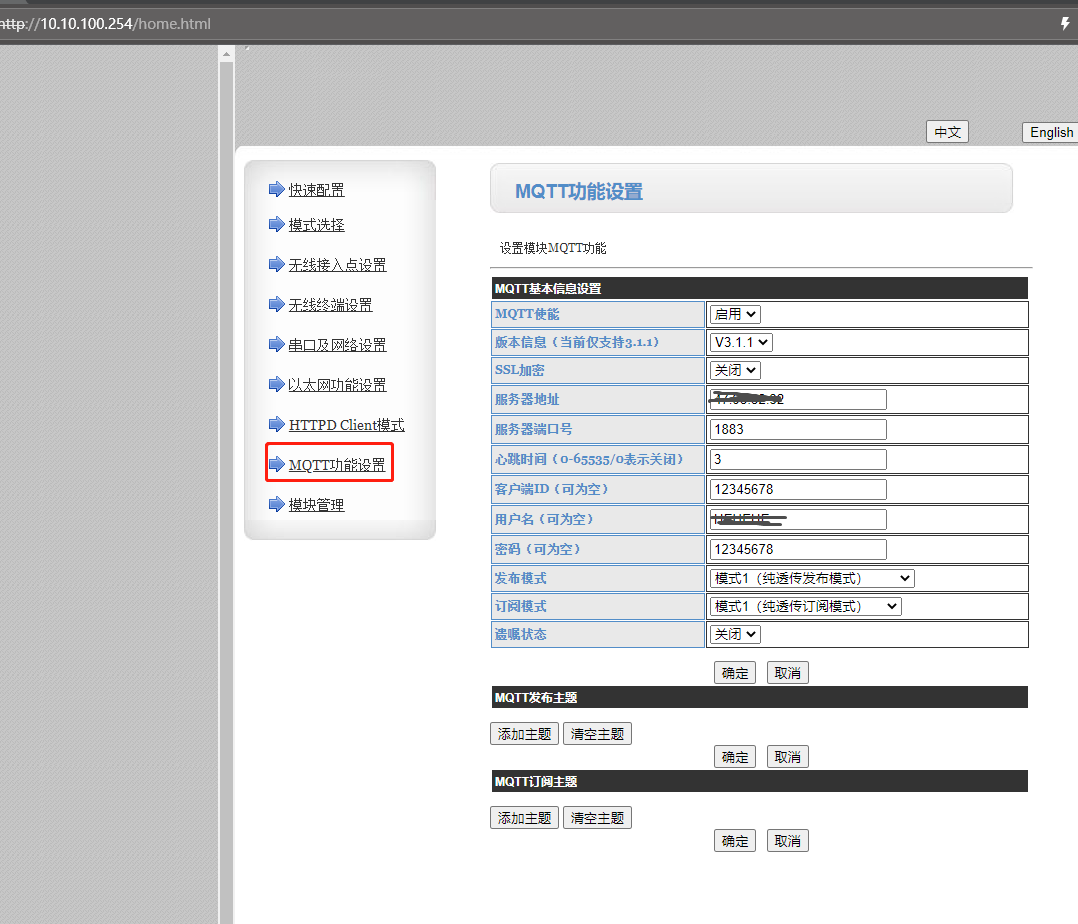

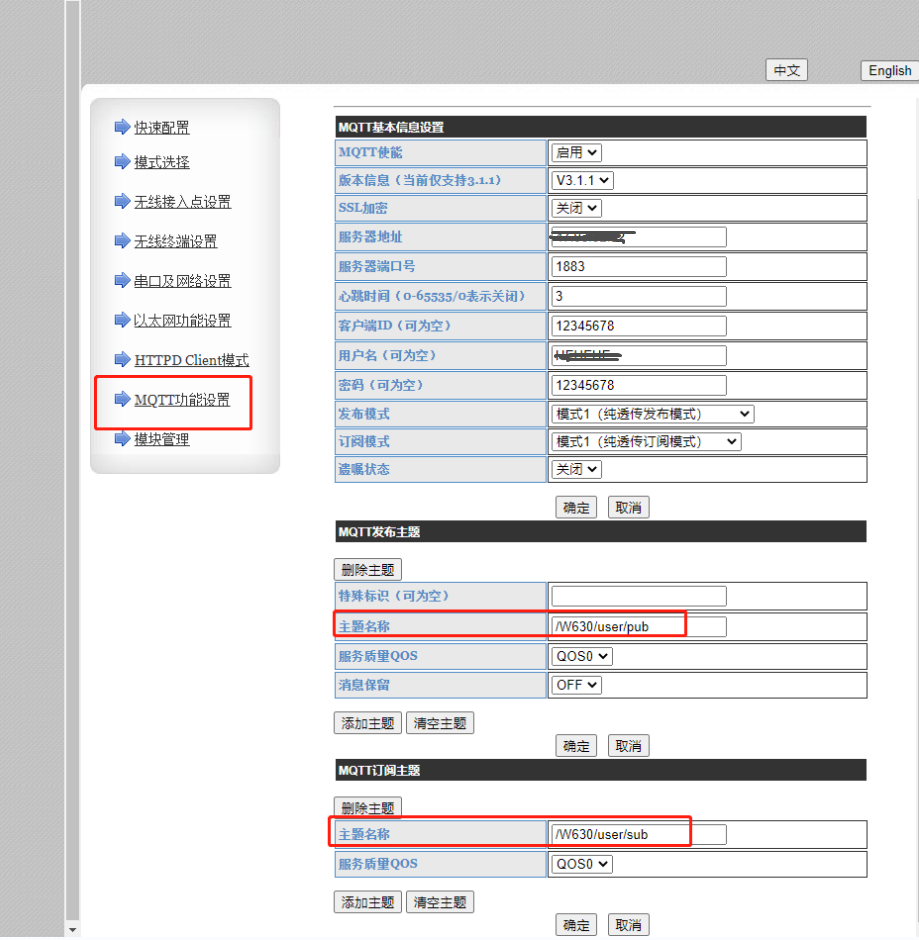

5、配置MQTT參數

（1）開啟MQTT功能，MQTT使能啟用，服務器地址填要連接的MQTT服務器地址，服務器端口填要連接的MQTT服務器端口，客戶端ID不要和MQTTfx軟件的客戶端ID重復。

填寫MQTT服務器的用戶名和密碼。點擊確定。

（2）配置MQTT發布主題和訂閱主題

自定義設置一個發布主題/W630/user/pub

自定義設置一個訂閱主題/W630/user/sub

訂閱和發布主題不要一樣。

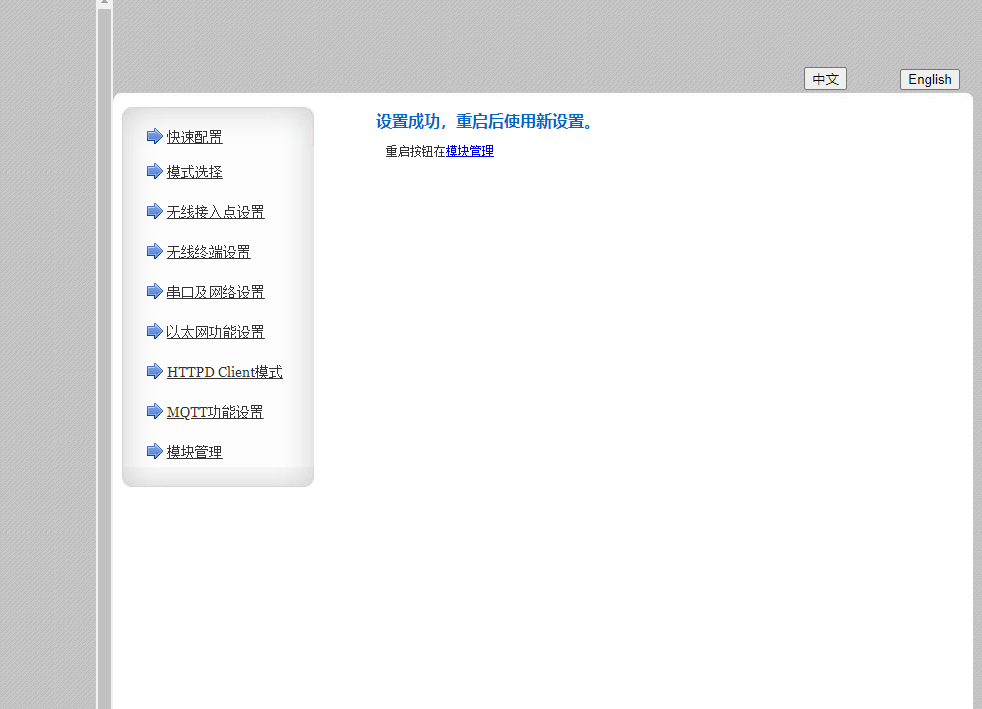

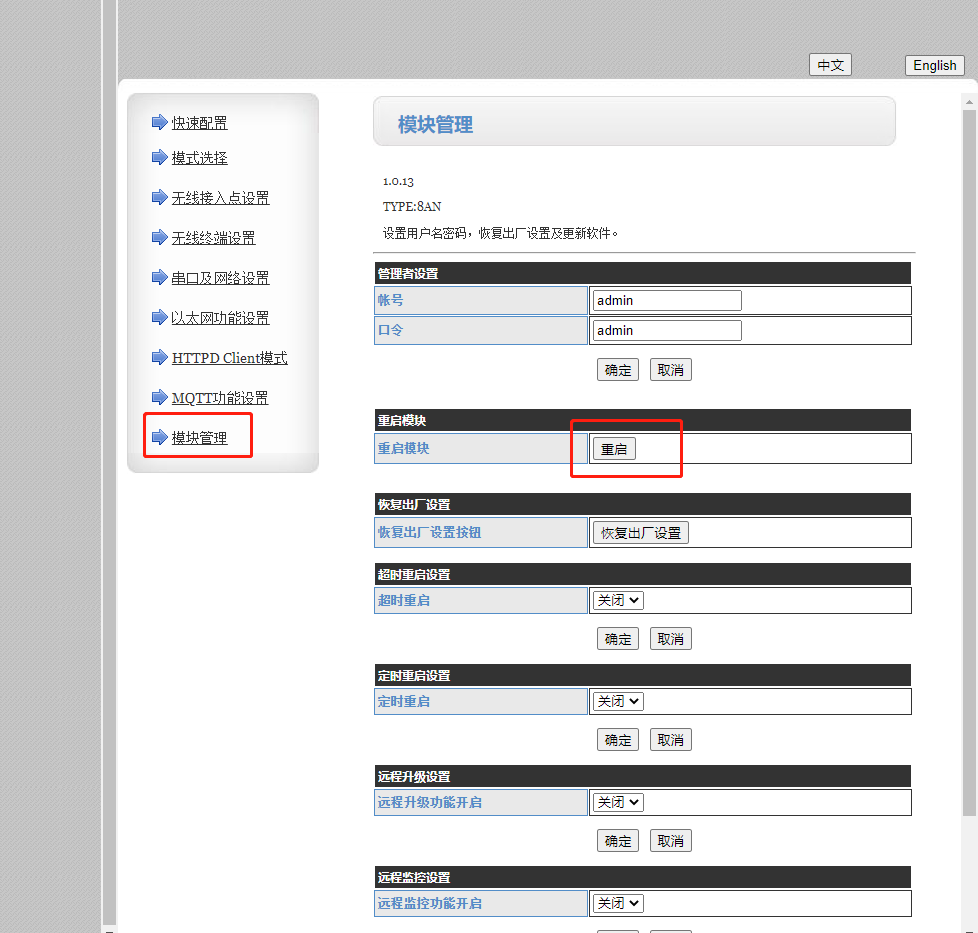

6、網頁設置完參數，重啟模塊

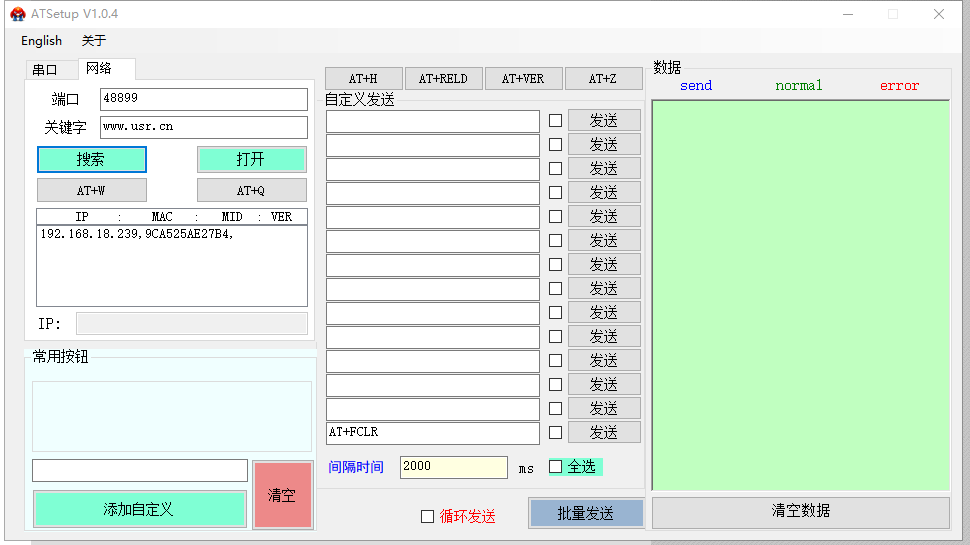

7、查詢W630 STA模式的IP

W630配置STA模式之后，電腦和W630連接同一個路由器，電腦下載W630的配置軟件，可以48899端口和guoyijianzhu.cn 網絡搜索到路由器分配給W630的IP。瀏覽器輸入這個IP，可以登陸W630的網頁，用于檢查參數或者修改參數。

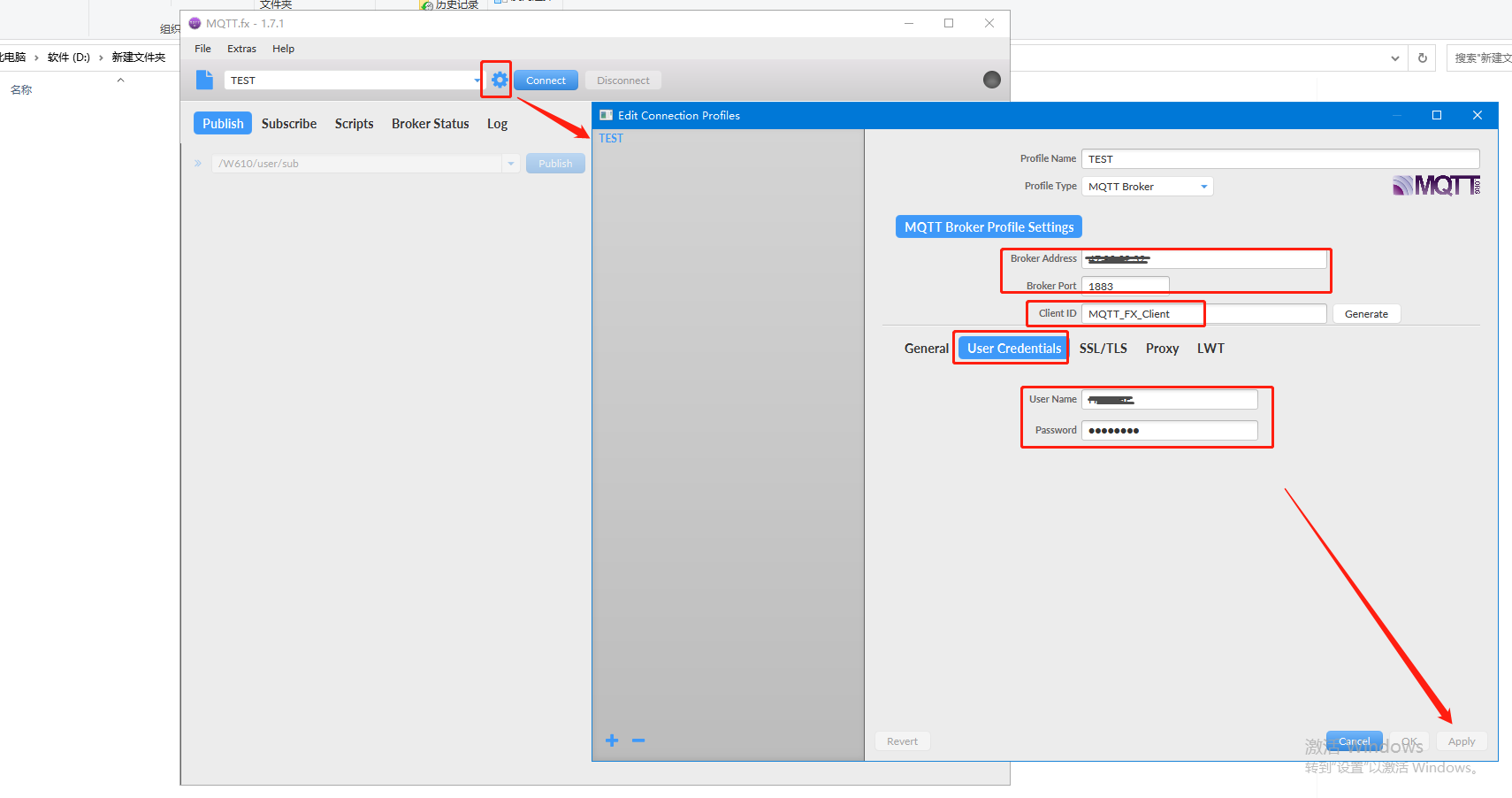

五、MQTTfx軟件參數設置

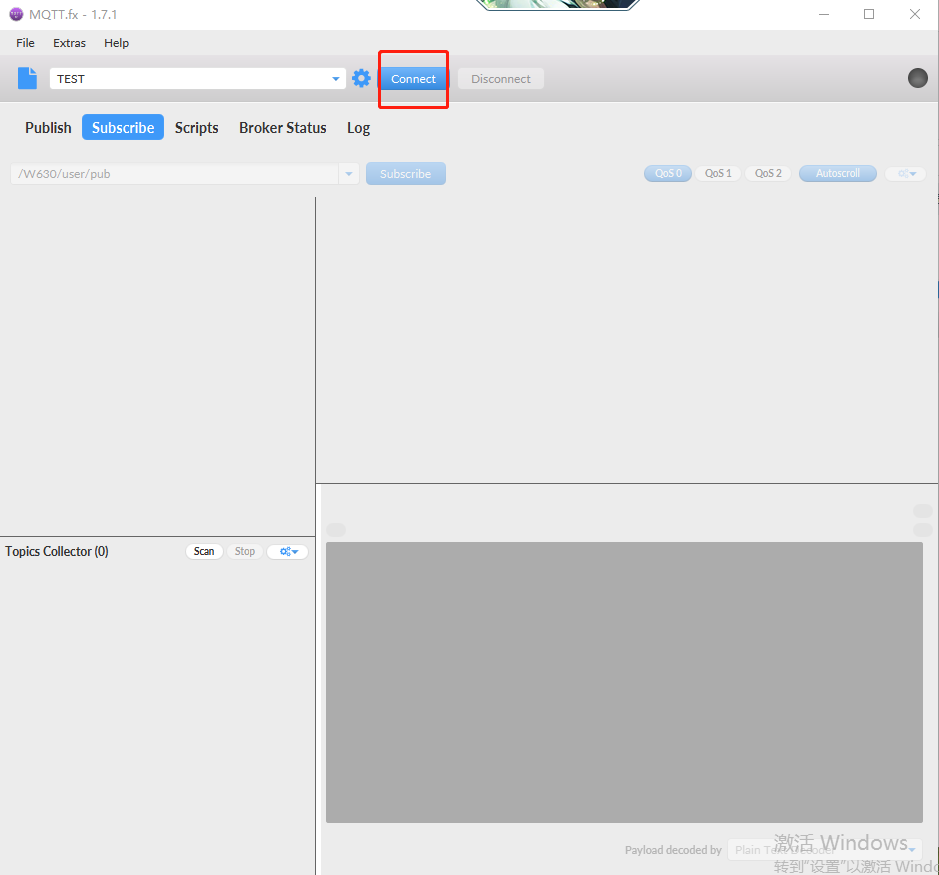

電腦下載打開MQTTfx軟件，新建一個測試客戶端，服務器地址填要連接的MQTT服務器地址，服務器端口填要連接的MQTT服務器端口，客戶端ID不要和W630的客戶端ID重復。

填寫MQTT服務器的用戶名和密碼。點擊APPLY。點擊Connect連接。

六、功能調試

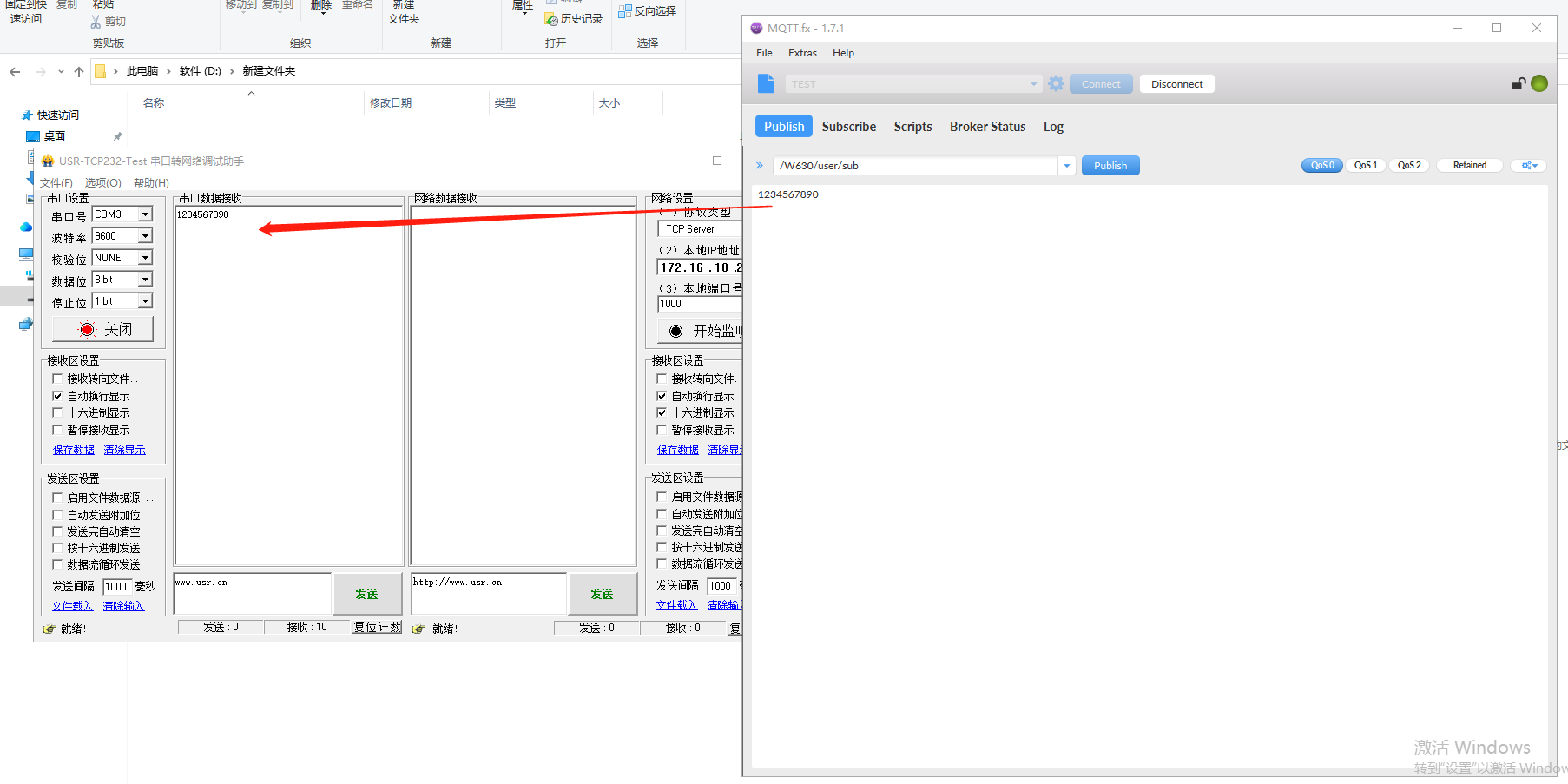

1、MQTTfx 軟件發布，W630訂閱測試：

MQTTfx 軟件發布主題填W630訂閱主題/W630/user/sub

MQTTfx 軟件發送數據，W630串口使用串口助手，9600波特率，打開USB-RS485串口線COM口，COM3，可以接收到數據。

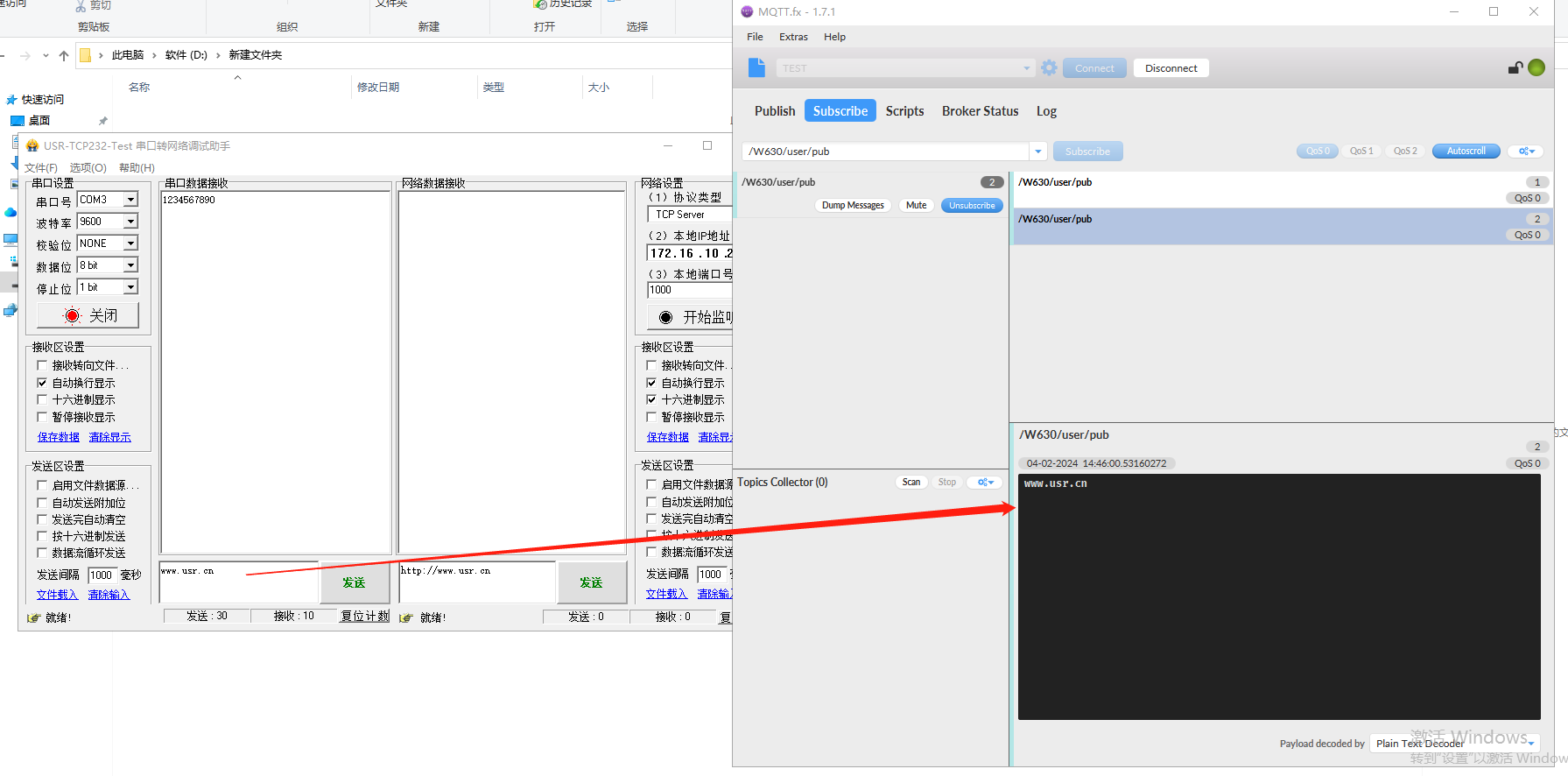

2、W630發布，MQTTfx 軟件訂閱測試：

MQTTfx 軟件訂閱主題填W630發布主題/W630/user/pub

W630串口使用串口助手，9600波特率，打開USB-RS485串口線COM口，COM3，發送數據，MQTTfx 軟件可以接收到數據。

 編寫人：金志方    編寫日期：2024-02-04

審核人：金志方    審核日期：2024-02-04

訂正版本：V1.0    訂正內容：初稿
