一、資料

1、說明書：http://guoyijianzhu.cn/Download/895.html
2、AT指令集：http://guoyijianzhu.cn/Download/1056.html
3、調試助手：http://guoyijianzhu.cn/Download/27.html

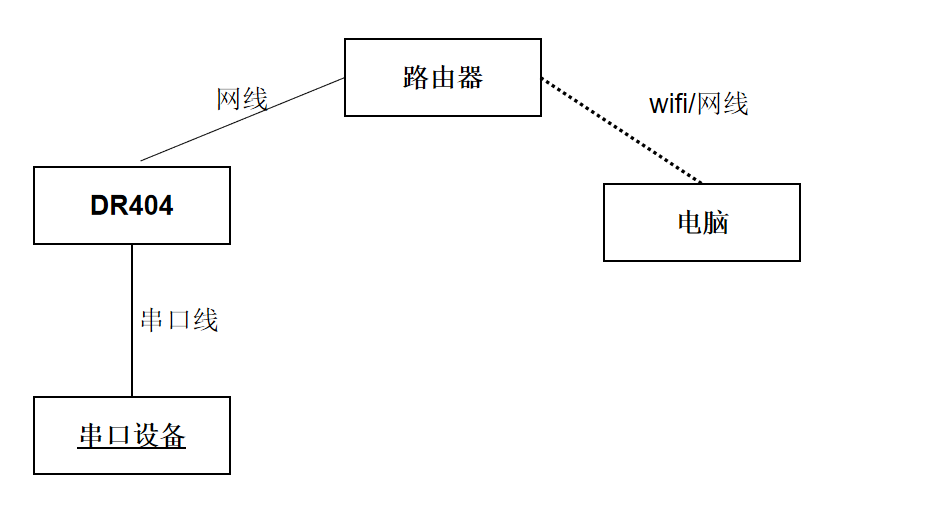

二、連接圖示

三、參數設置

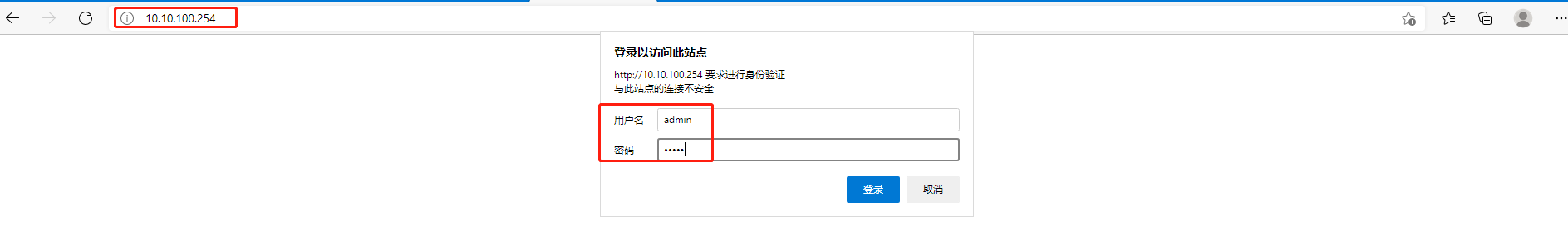

1、DR404出廠默認AP模式，出廠默認的LAN IP：10.10.100.254 電腦連接AP的WiFi，獲取10.10.100.X的IP，保持同網段，可以進入內置網頁設置參數。

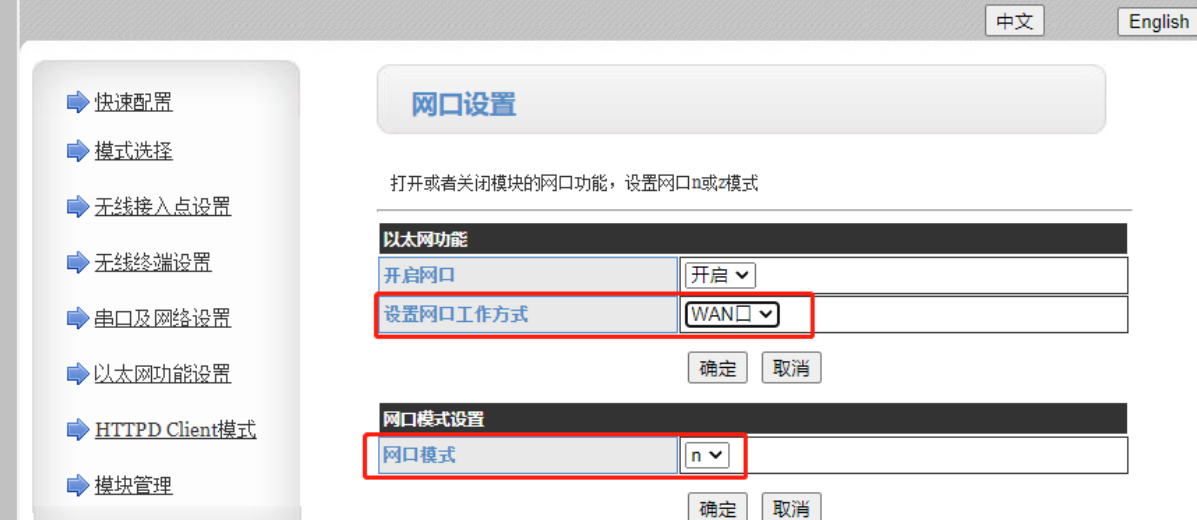

2、以太網功能設置：設置網口工作模式為WAN口，先不要重啟設備，等所有參數設置完成后一起重啟。

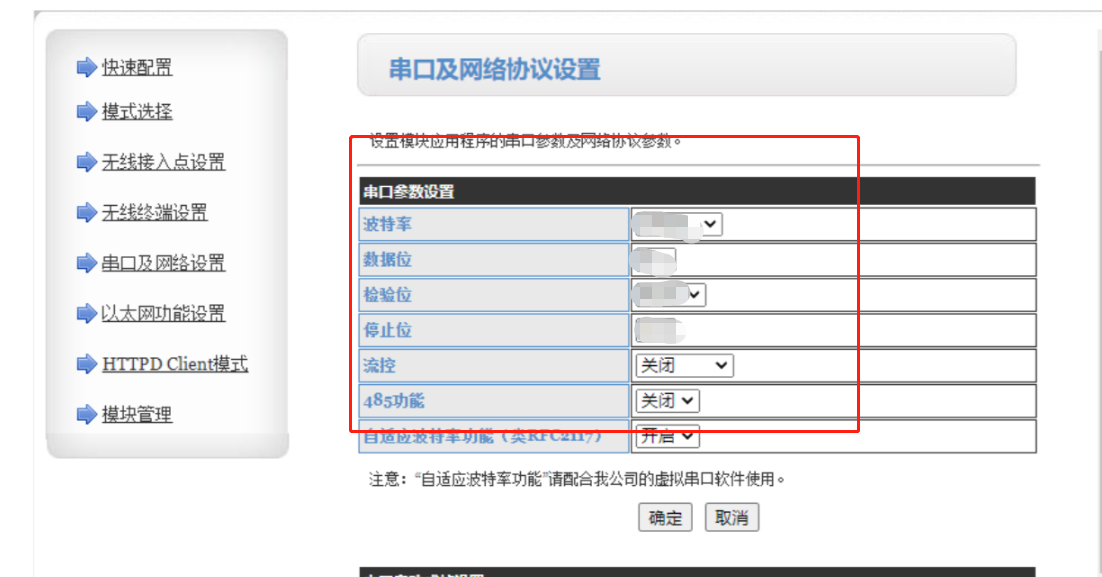

3、串口及網絡設置：可以根據實際情況修改DR404的串口等參數和串口連接的終端設備的參數保持一致。在本案例中我們保持出廠默認參數。

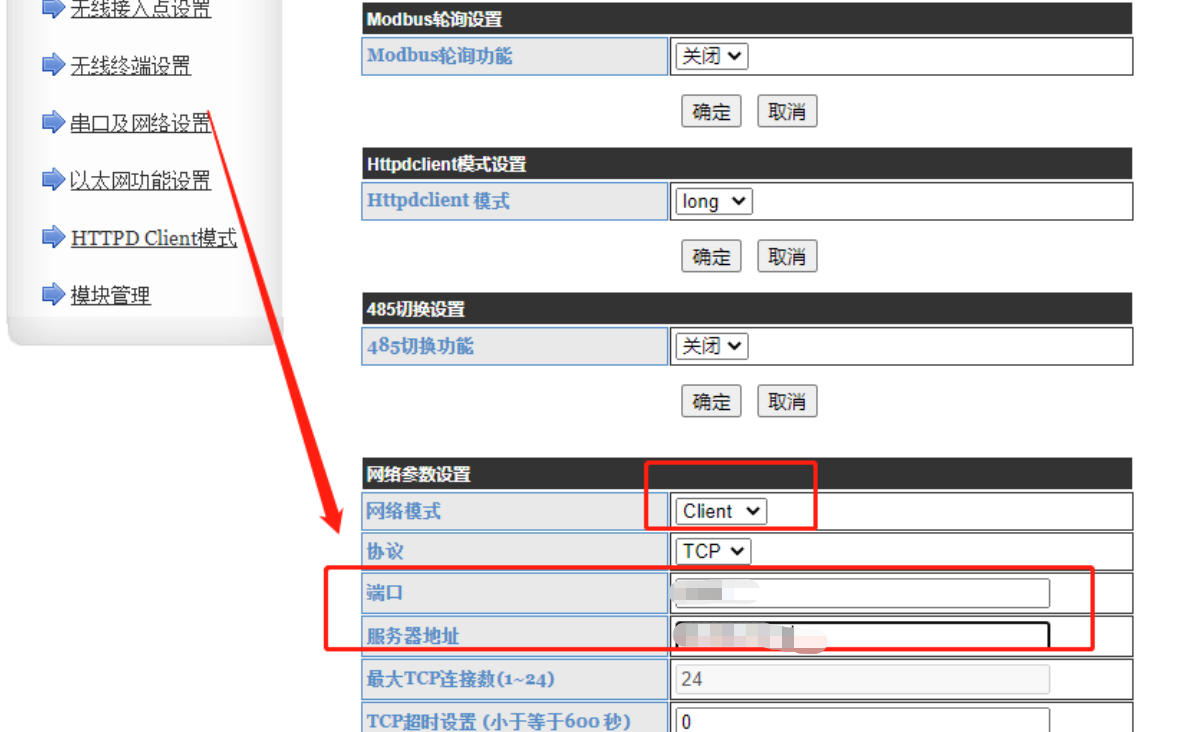

4、串口及網絡設置：網絡參數設置---設置TCP連接，DR404做client工作模式下，服務器地址和端口就是server的本機IP和本地端口。

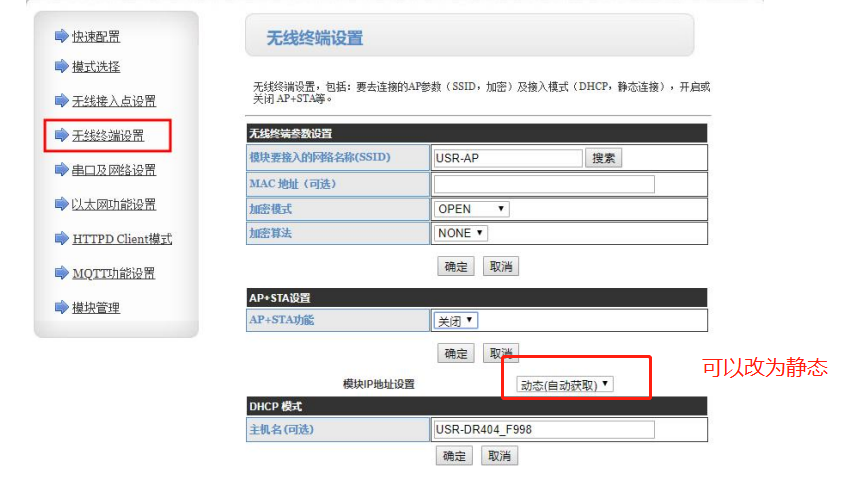

5、無線終端界面可以設置DR404獲取的WANIP，注意不能和無線接入點設置界面的IP（出廠默認10.10.100.254）沖突

6、完成所有的參數設置之后重啟設備，把DR404 用網線接入路由器。

四、數據測試

1、電腦網線或者WiFi連接同一個路由器，和DR404保持同網段

此案例中路由器給電腦的分配的IP是 192.168.1.176。 給W610分配的IP是192.168.1.12。
DR404的串口使用USB轉485的串口線接到電腦上，電腦識別的COM口是COM38,。

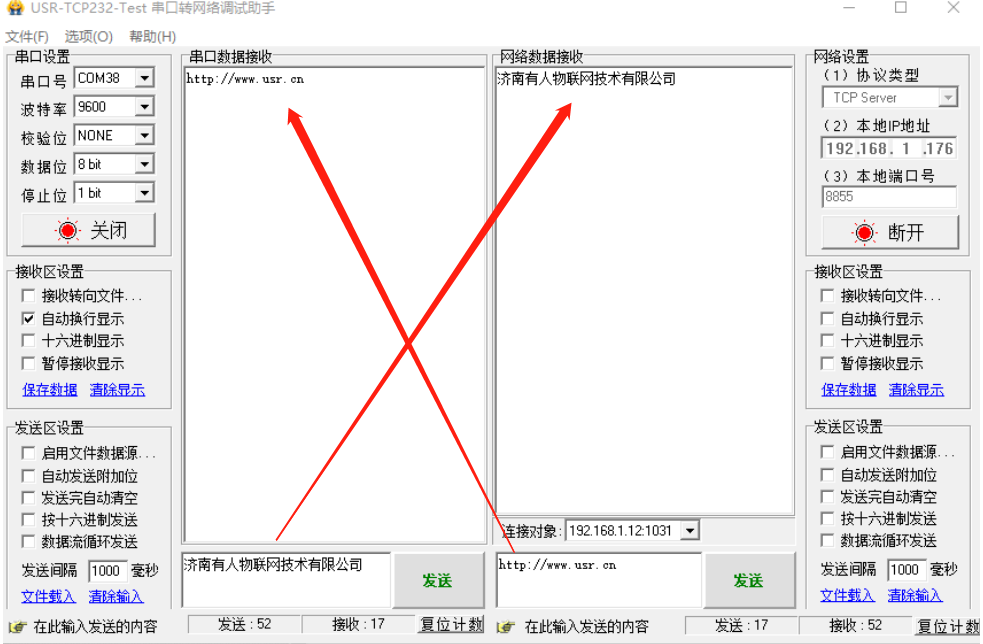

打開一個串口調試調用COM38
打開網絡調試助手做Server，本地端口8855
DR404做client，建立TCP連接，可以實現網絡和串口的數據雙向透傳。


撰寫人：于工
