一、 資料下載：

1、USR-DR206-L 點對LG210網關協議說明書官網下載鏈接：

http://guoyijianzhu.cn/Download/1298.html

2、USR-DR206-L AT指令集官網下載鏈接：http://guoyijianzhu.cn/Download/1297.html

3、USR-DR206-L 設置軟件官網下載鏈接：http://guoyijianzhu.cn/Download/1301.html

4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://guoyijianzhu.cn/Download/27.html

5、USR-LG210-L（二期）使用說明書：http://guoyijianzhu.cn/Download/1173.html

6、USR-LG210-L （二期）網關AT指令集：http://guoyijianzhu.cn/Download/1174.html

7、USR-LG210-L（二期）設置軟件USR-Lora_setup_V1.4.5.zip：http://guoyijianzhu.cn/Download/1177.html

8、USR-LG210-L（二期）網關對接平臺使用說明書http://guoyijianzhu.cn/Download/1175.html

9、USR-LG210-L網關技術規范書（二期）http://guoyijianzhu.cn/Download/1176.html

二、硬件連接：

1、 所需物品：

USR-DR206-L 產品1臺

USR-LG210-L產品 1臺

12V端子供電的電源適配器1個（供電范圍8-24V）給USR-DR206-L供電

12V電源適配器1個 給USR-LG210-L供電

USB-RS485串口線 1條（配置USR-DR206-L參數）

USB-RS485串口線 1條（配置USR-LG210-L參數）

筆記本電腦 1臺

2、 硬件連接：

USR-DR206-L 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開USR-DR206-L設置軟件。

USR-LG210-L 的232串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開USR-LG210-L設置軟件。

三、產品參數設置：

1、USR-LG210-L參數設置

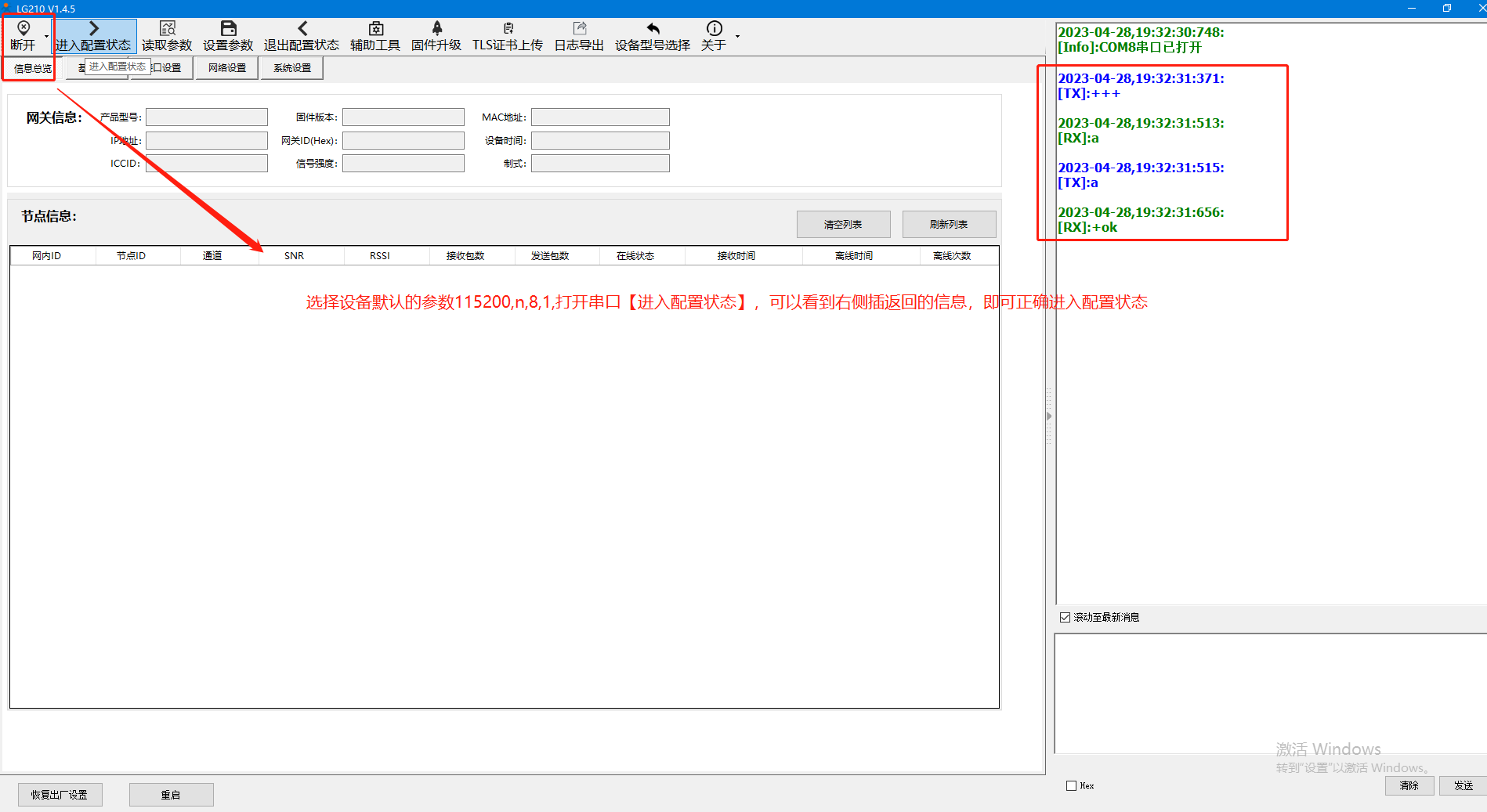

電腦打開USR-LG210-L的設置軟件，選擇對應的串口線COM口號。

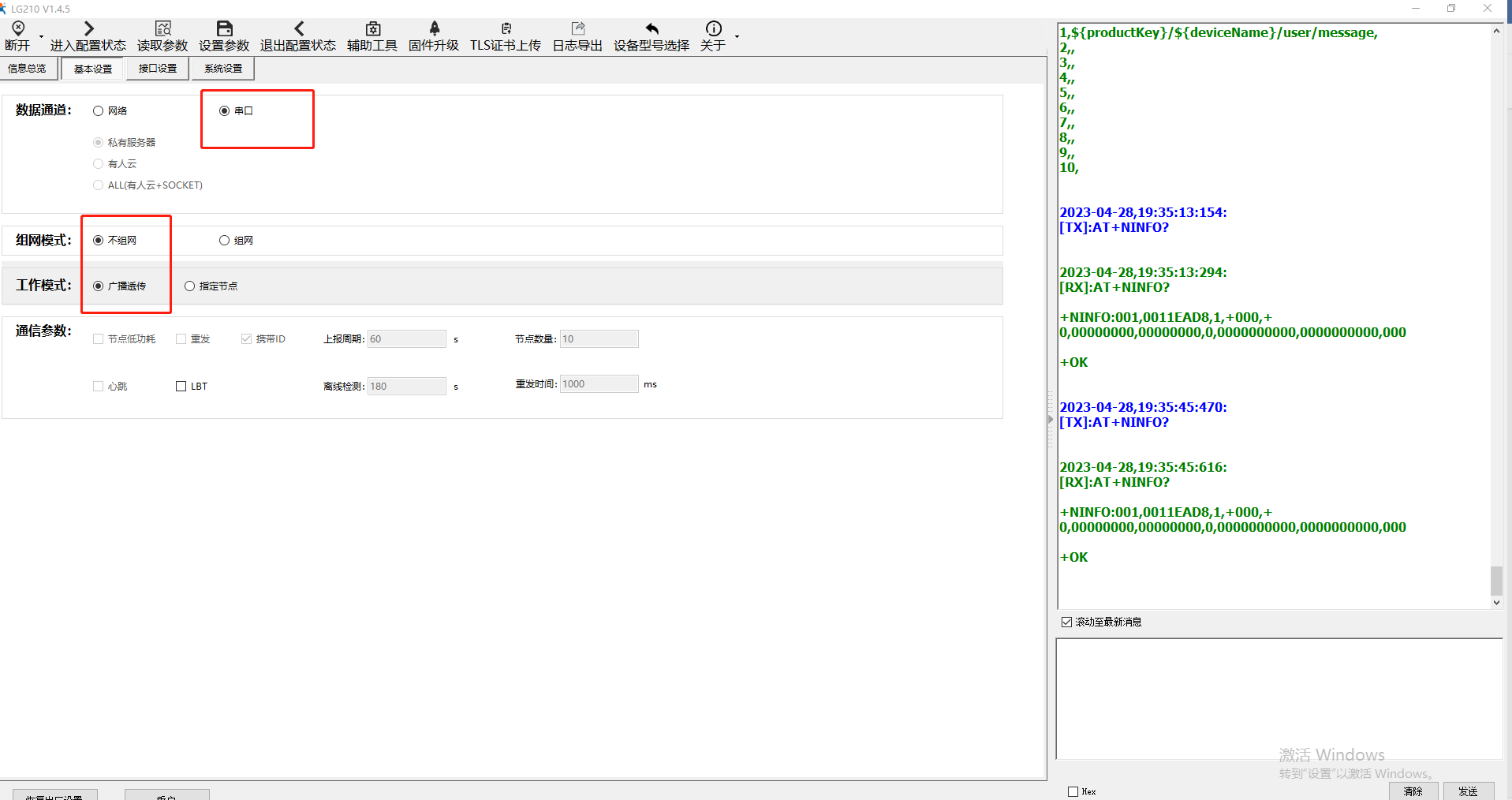

設置【基本設置】：數據通道--串口、不組網、廣播透?jìng)髂Ｊ?/p>

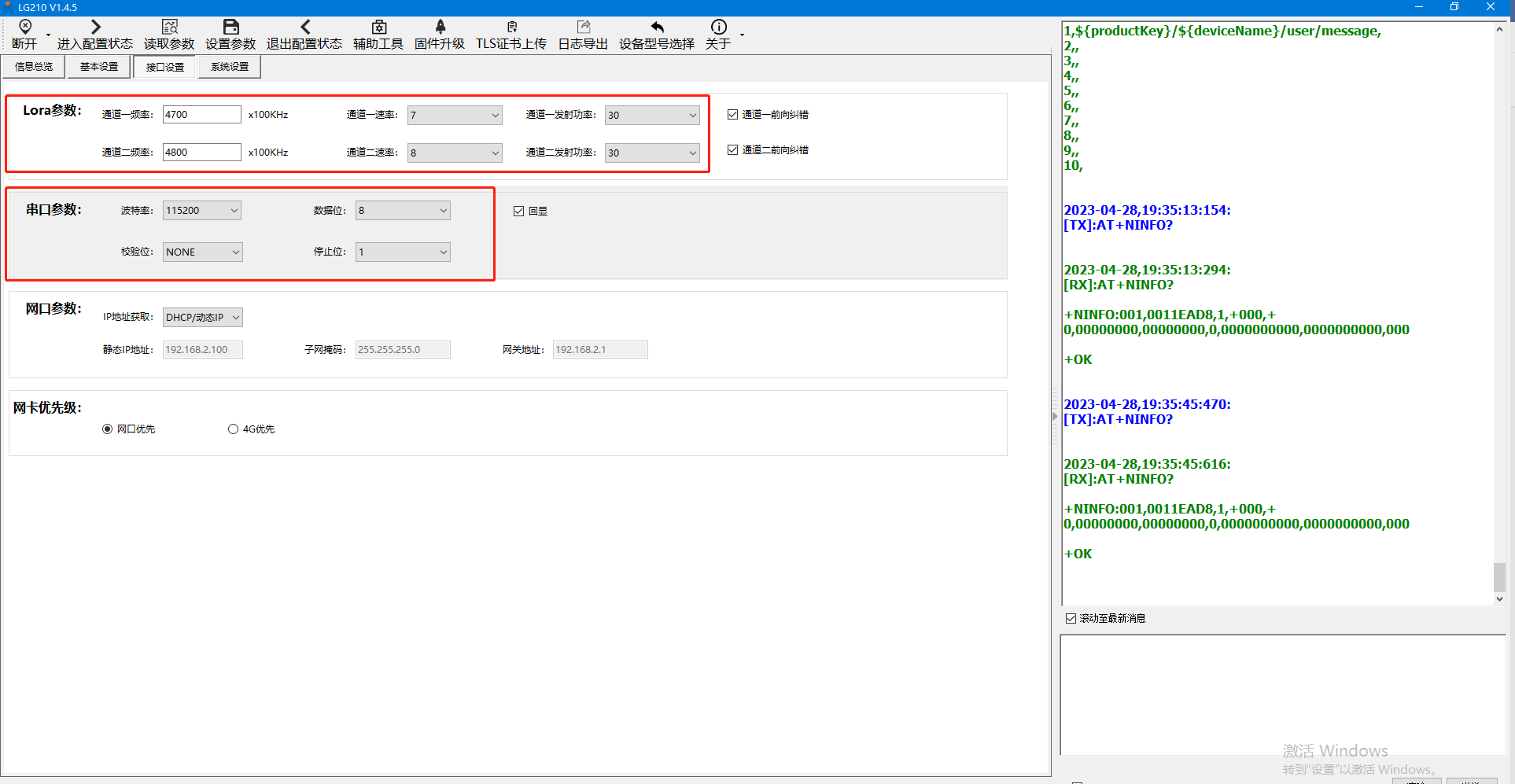

LORA參數注意：節點的通道參數和LG210的參數保持一致，本案例以默認參數為主。

客戶實際使用需要根據現場使用環境進行相應的調整。

串口參數： LG210的波特率數據位校驗位需要和485串口線實際連接的真實上位機的參數保持一致。

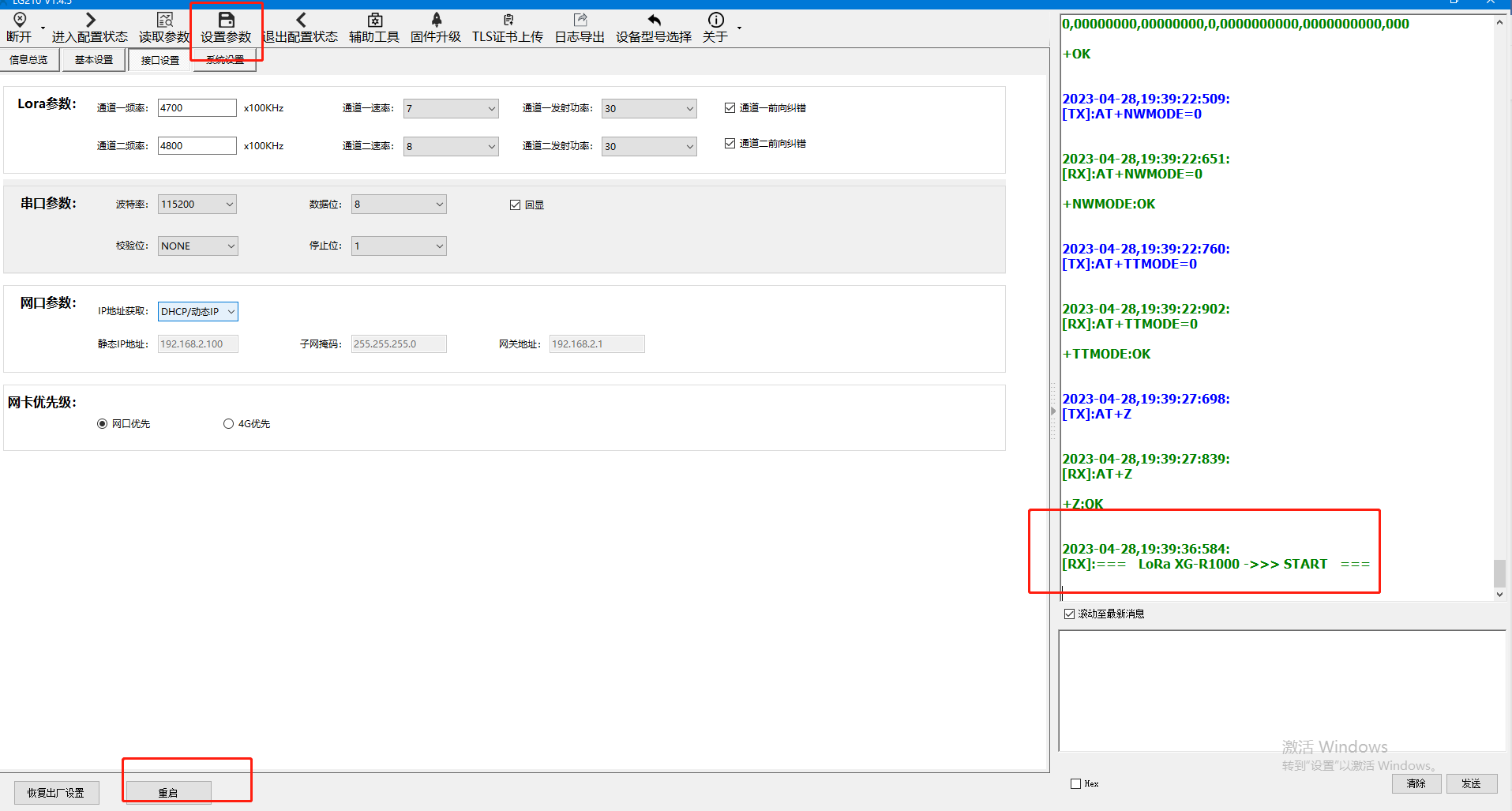

點擊【設置參數】重啟設備，可以看到LG210重啟成功的打印信息。

2、USR-DR206-L參數設置

電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。

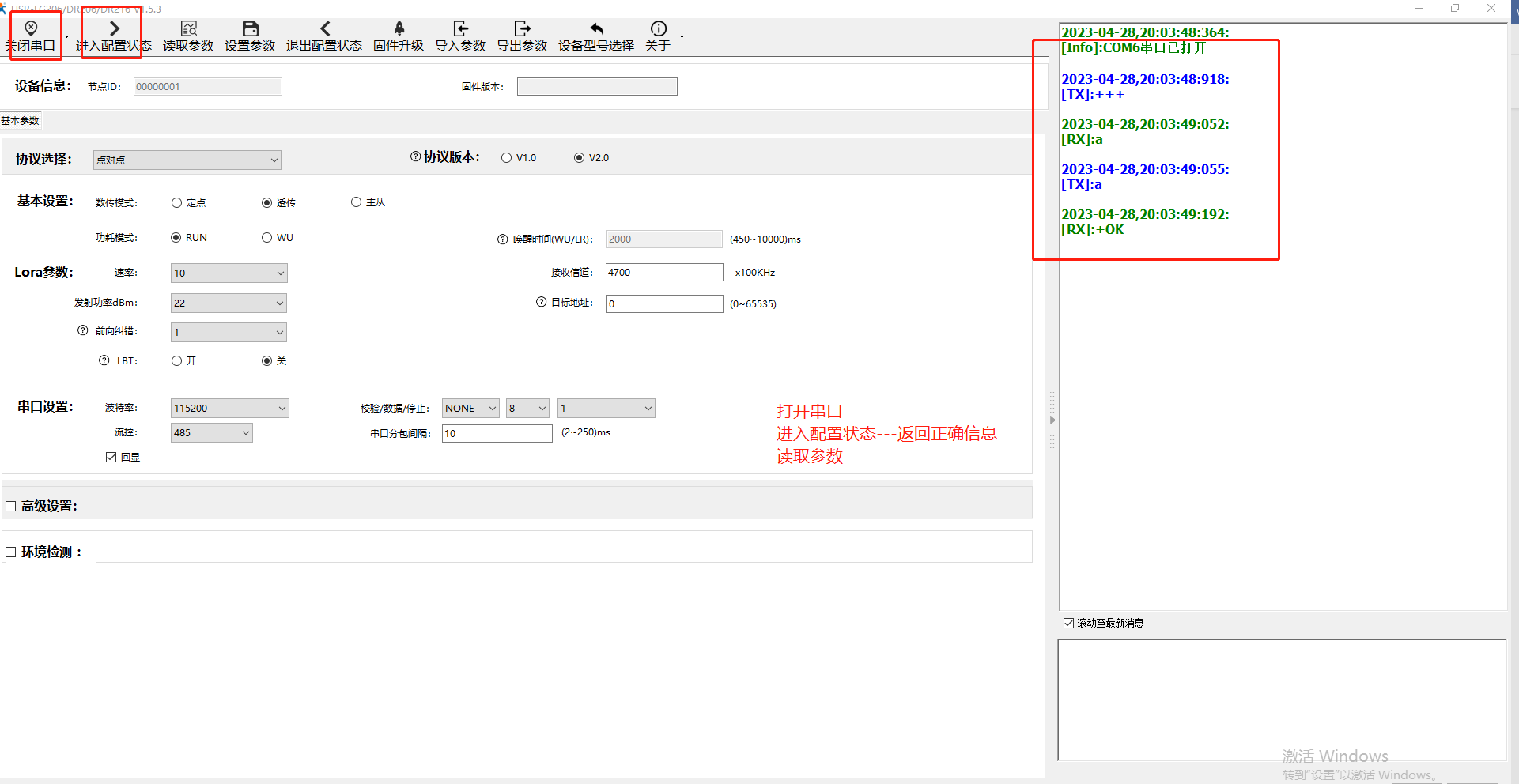

打開串口--進入配置狀態（返回a+ok）--讀取參數

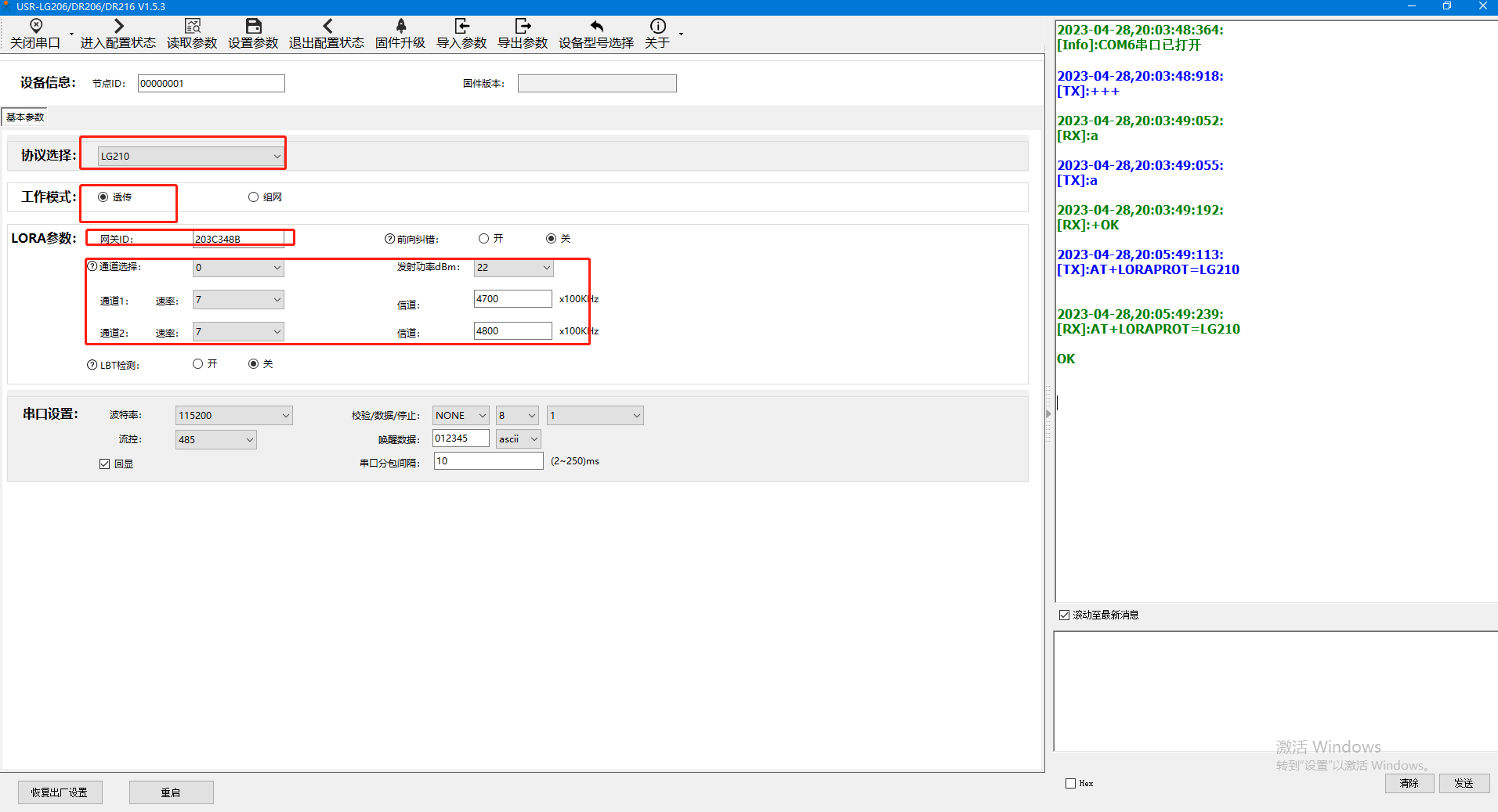

協議選擇：LG210

工作模式：透?jìng)?/p>

網關ID： 填寫LG210的網關ID

通道1 通道2的參數和LG210的通道參數保持一致。

注意：節點模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為1或2時，模組會用指定的通道進行通訊。

串口參數和客戶真實使用的終端設備保持一致，本案例以默認為主。

點擊設置參數，重啟設備，可以看到節點重啟成功的啟動信息。

四、功能調試：

1、USR-DR206-L和USR-LG210-L之間功能調試

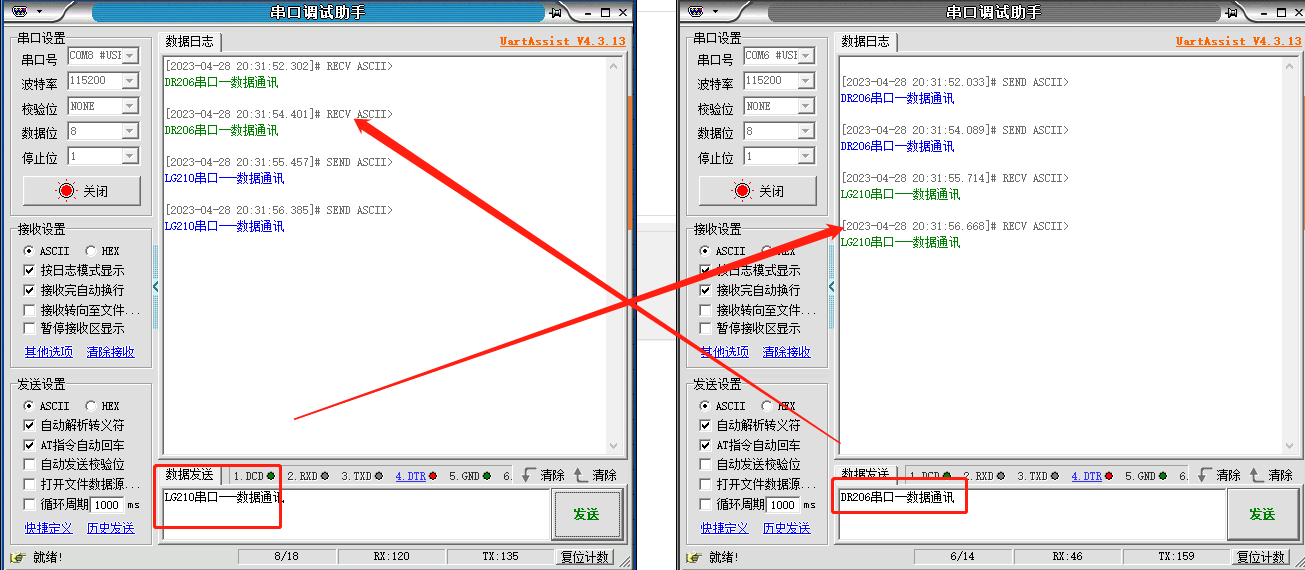

打開兩個串口調試助手，一個是LG210的串口-模擬上位機，一個是DR206的串口--模擬終端設備，測試節點和網關之間的串口廣播通訊。

2、數據通訊

五、測試結論：

1、結論

實現 USR-DR206-L 模組和 USR-LG210 網關通訊。發送和接收需滿足以下條件：

a. 速率等級相同

b. 信道一致

c. 模組協議選擇 LG210

經過測試數據可以正常通訊。

撰寫人：于冰
