LH-IO222-C對接有人云實現延時控制

一、    實現功能

實現有人云端控制繼電器吸合一段時間后，自動斷開，吸合時間可以自行設置。常用于自動門禁以及點動輸出的場景。

二、    器材準備

1. LH-IO222-C

2. USB轉485轉換器

三、    配置過程

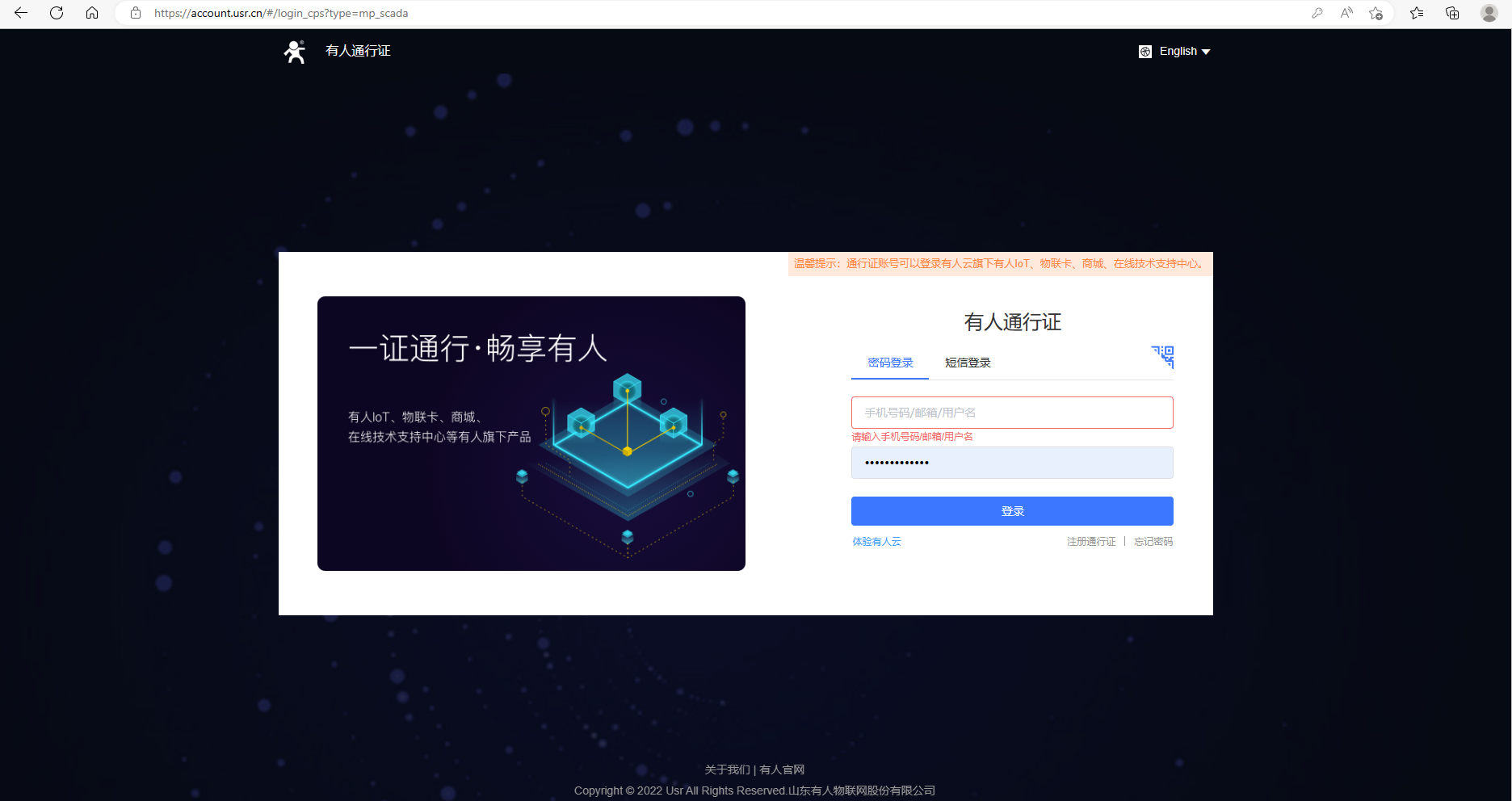

1. 登錄有人云，登陸鏈接：

 https://account.usr.cn/#/login_cps?type=mp_scada&logout=1

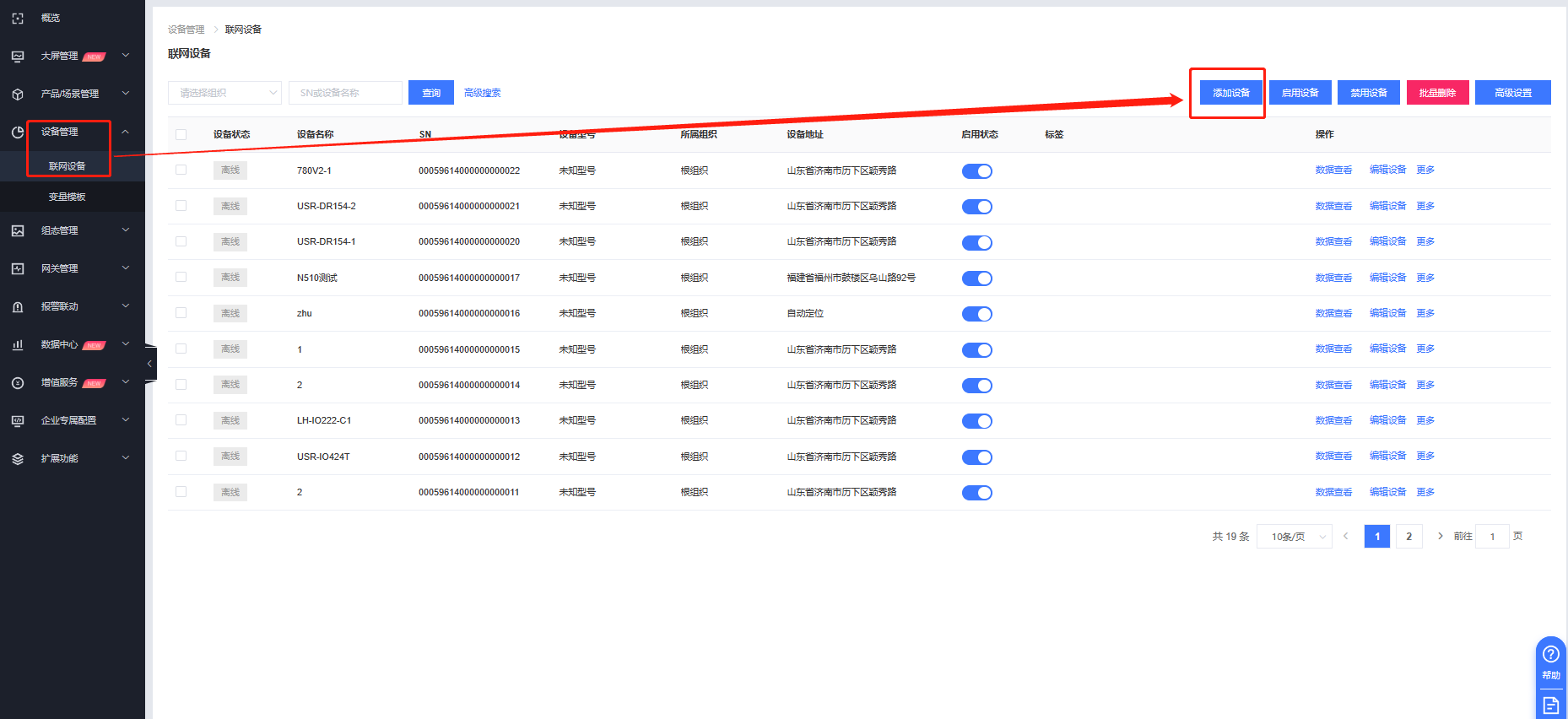

2. 設備管理—聯網設備—添加設備

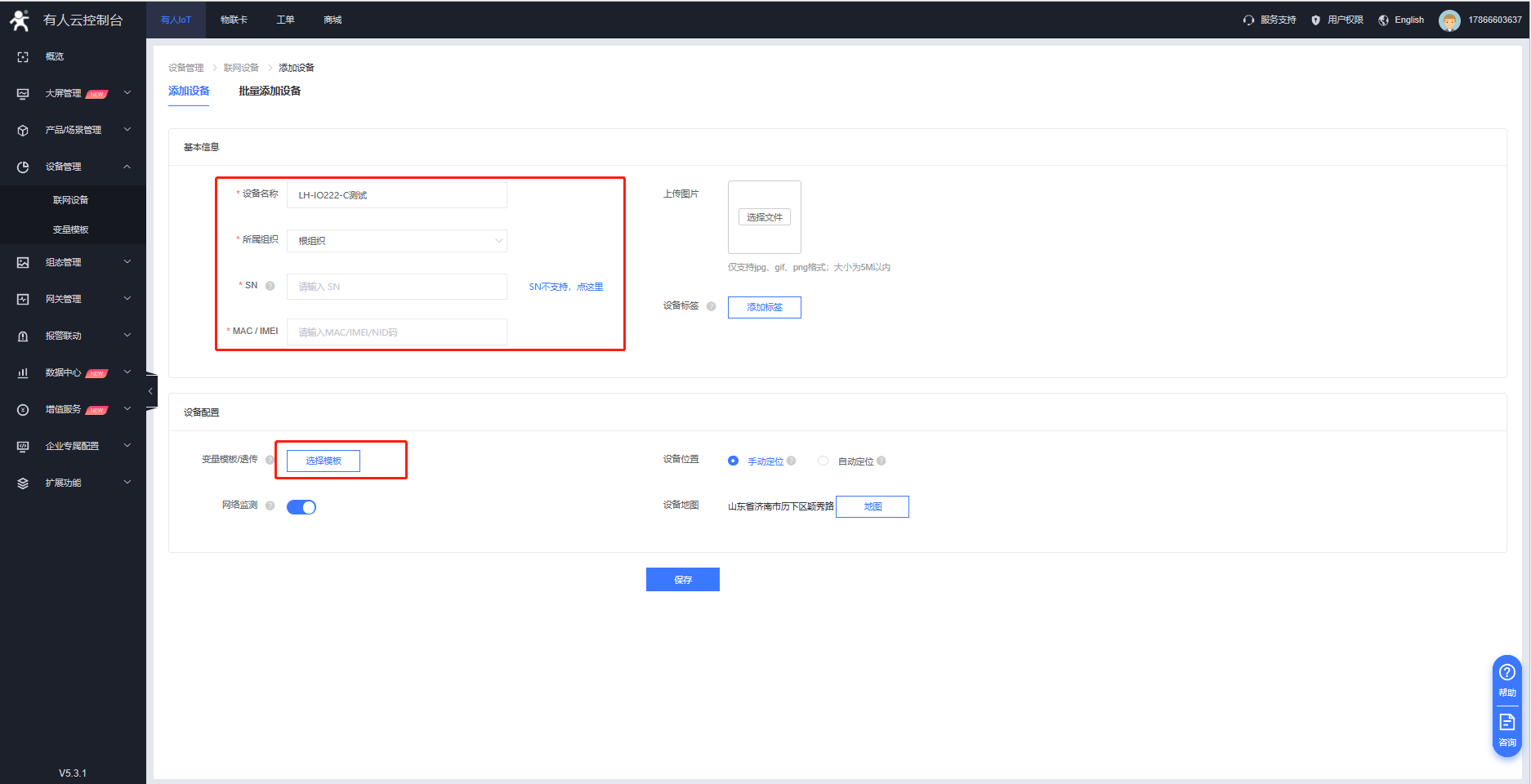

3. 填寫設備名稱，選擇所屬組織，點擊SN不支持點這里，選擇設備模板。

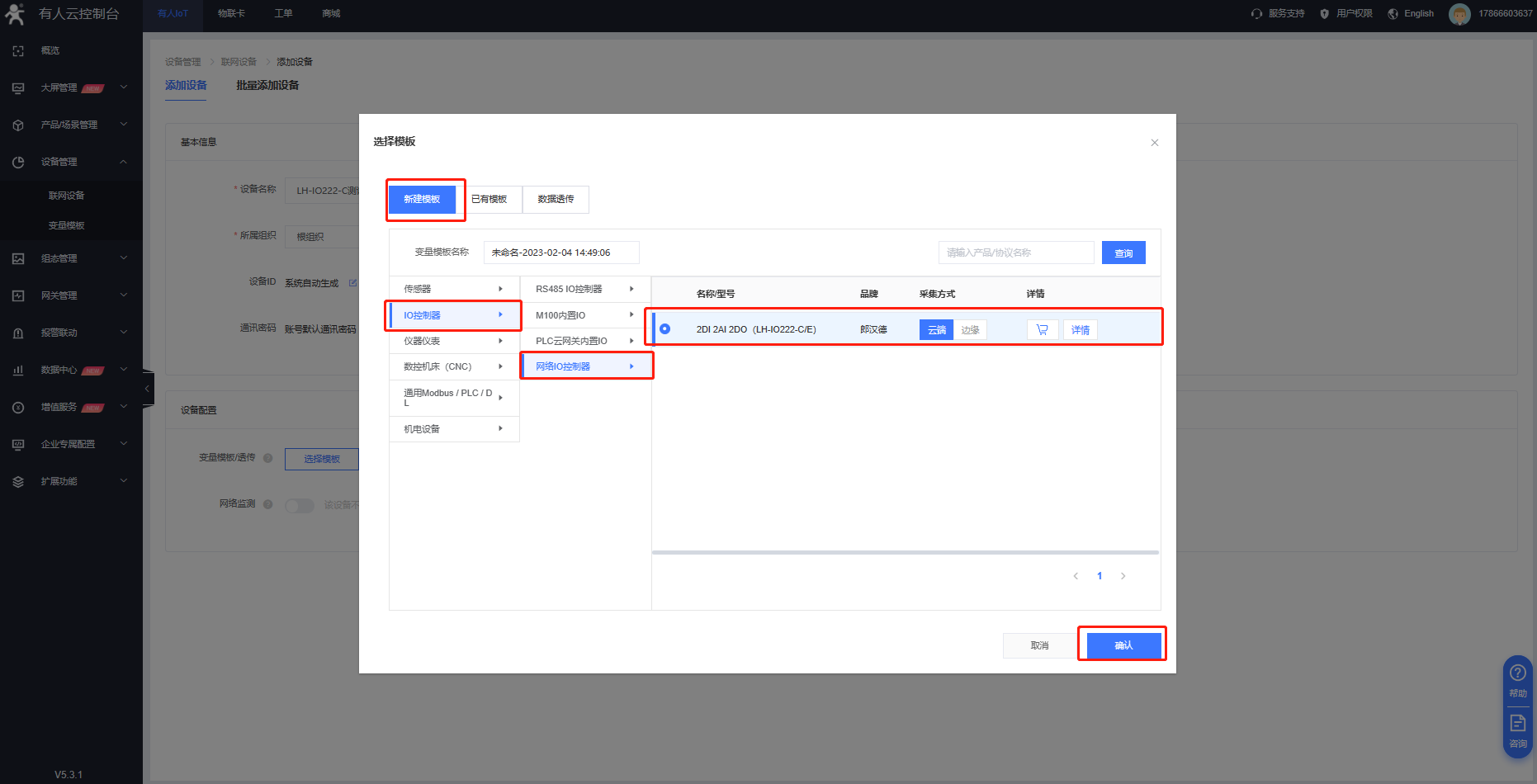

4. 新建模板-IO控制器-網絡IO控制器-LH-IO222-C/E-確認。

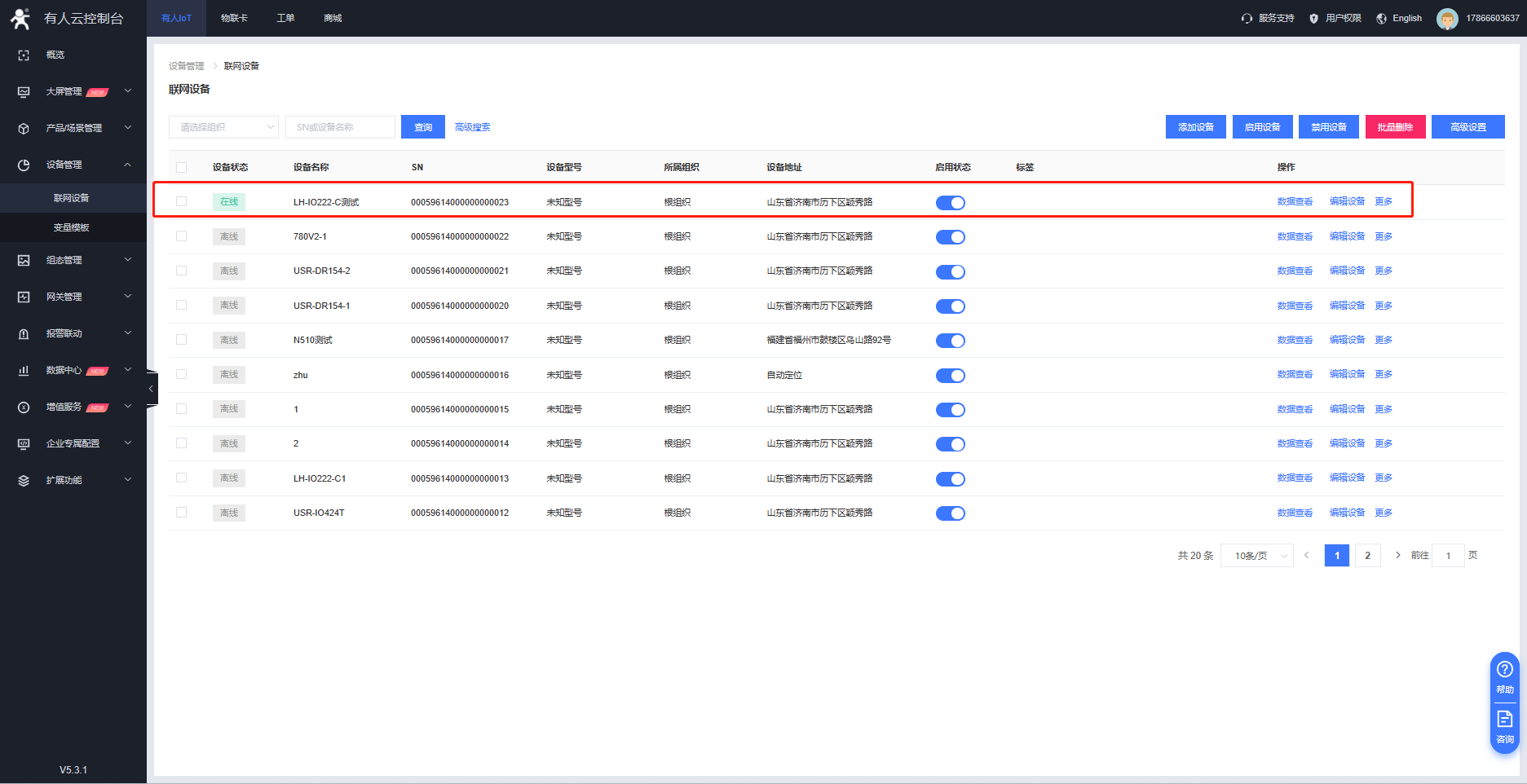

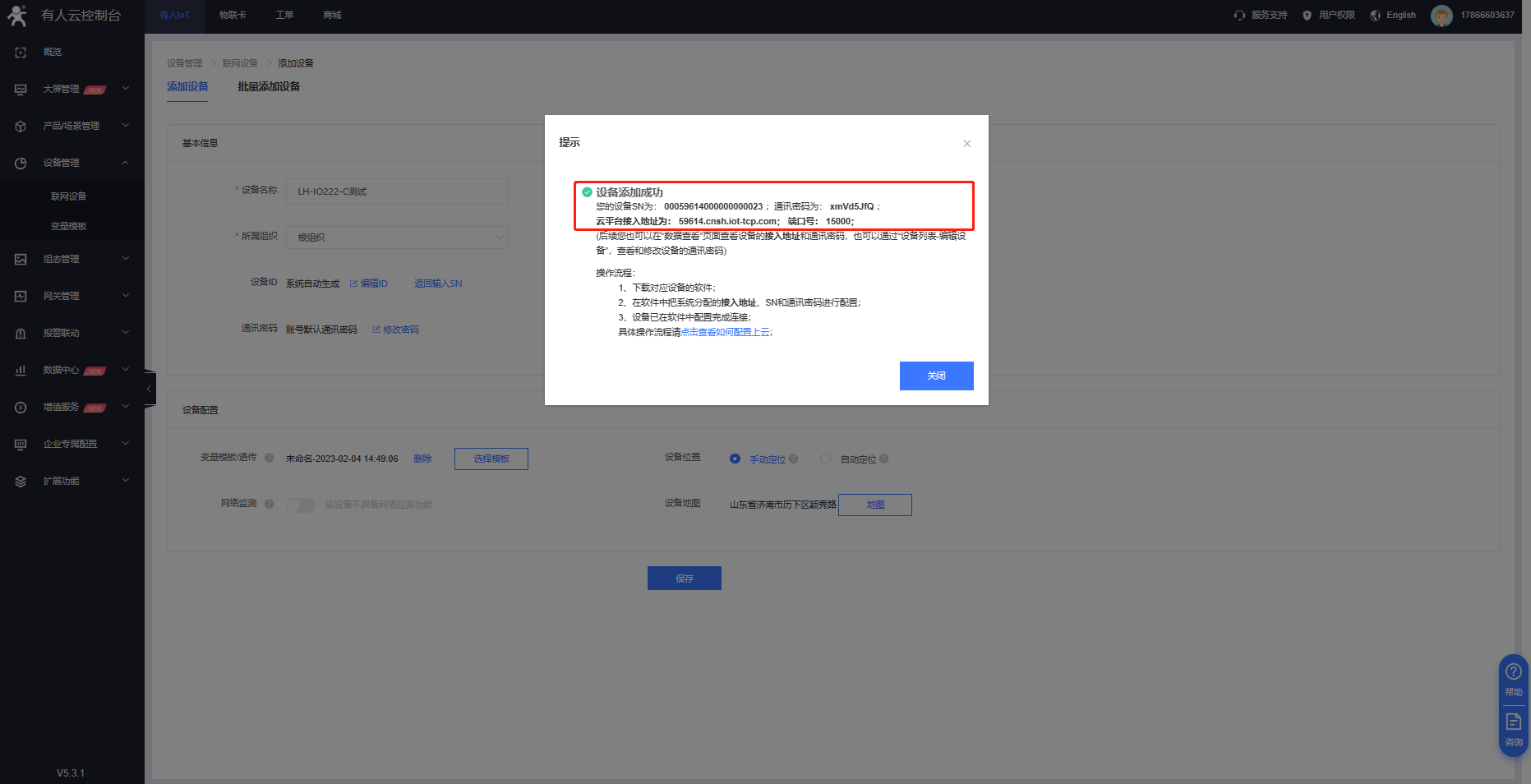

5. 設備添加成功后會生成SN和通訊密碼以及接入地址和端口號

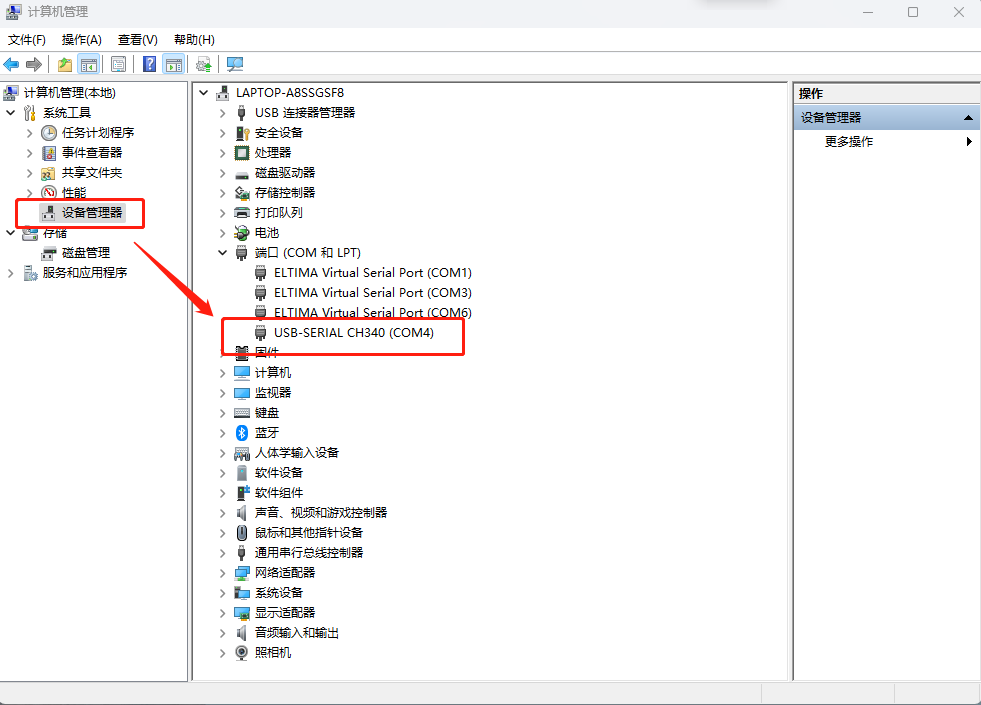

6. 使用USB轉485轉換器鏈接電腦和LH-IO222-C，給LH-IO222-C供12V1A的直流電，電腦打開控制面板-設備管理器查看當前COM序號及驅動是否正常，如圖所示COM4

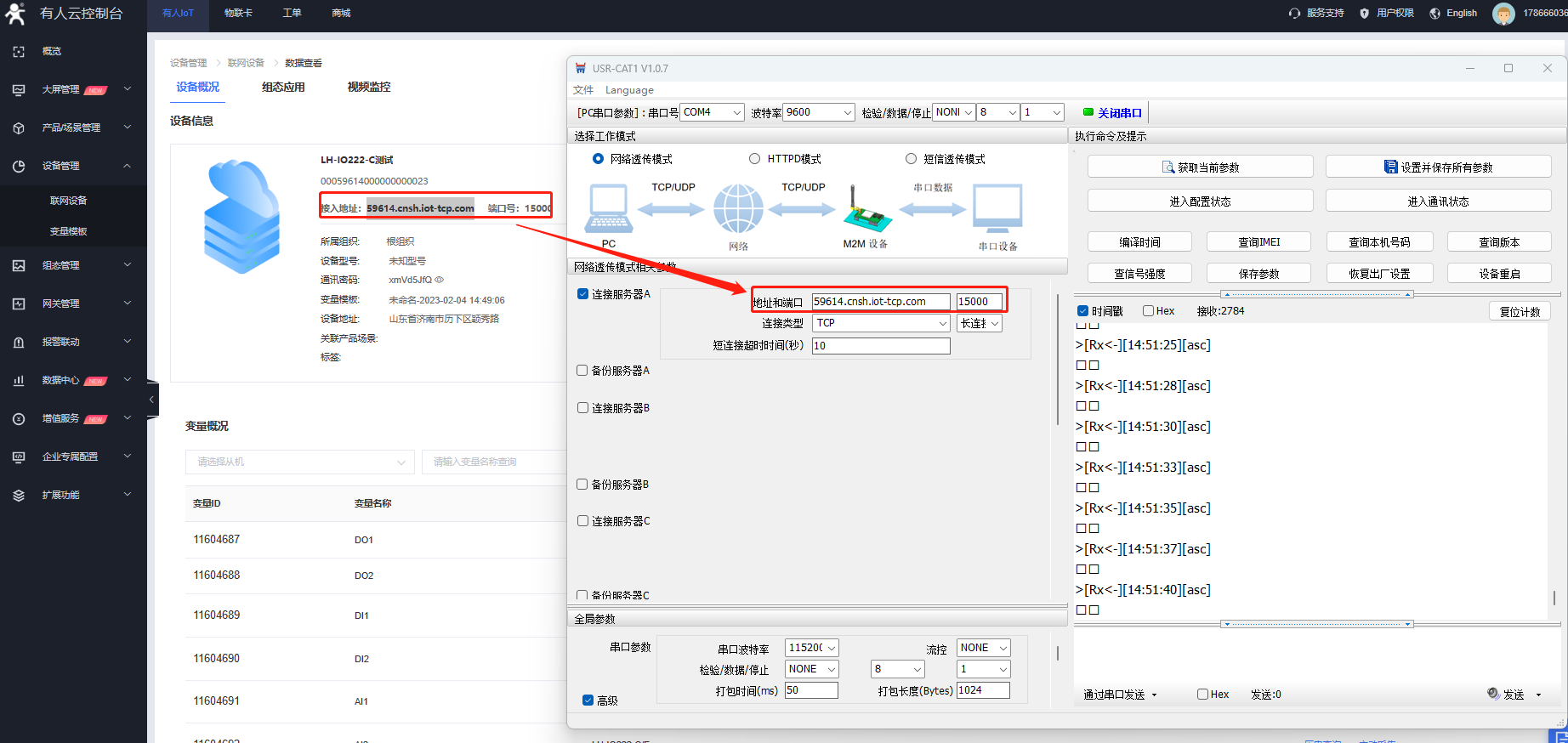

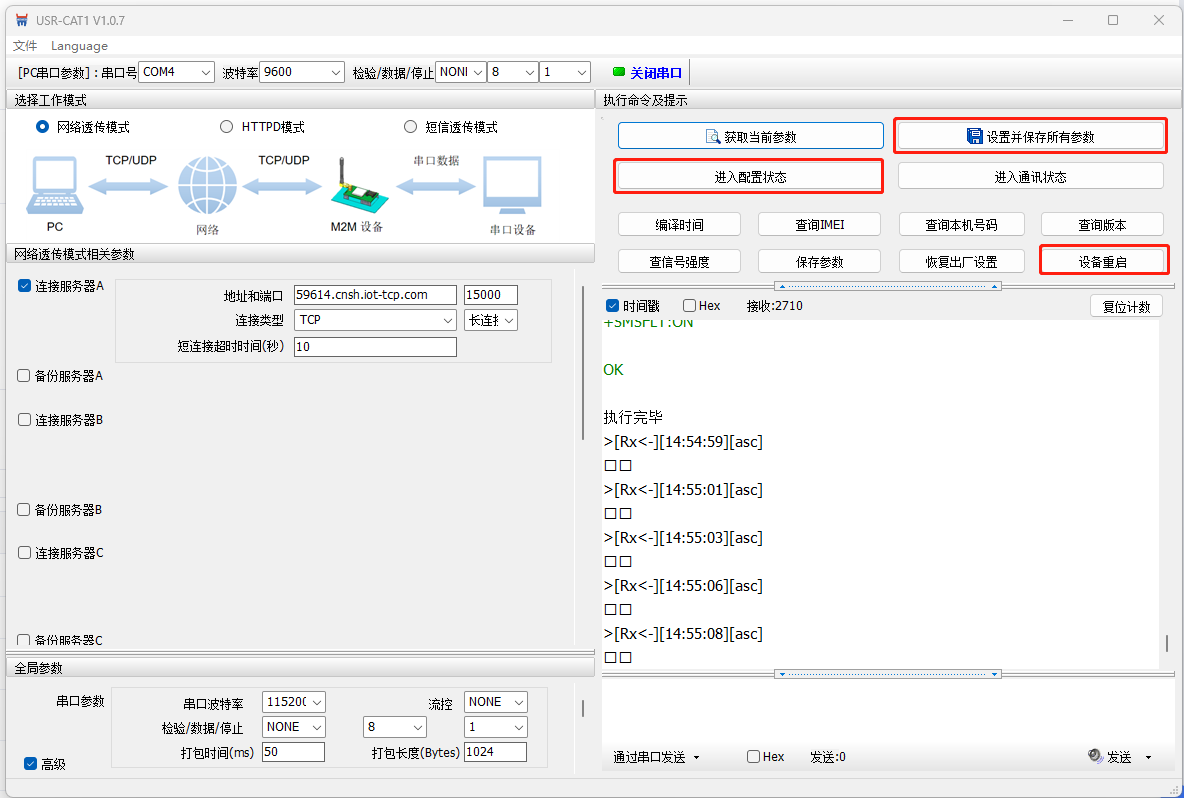

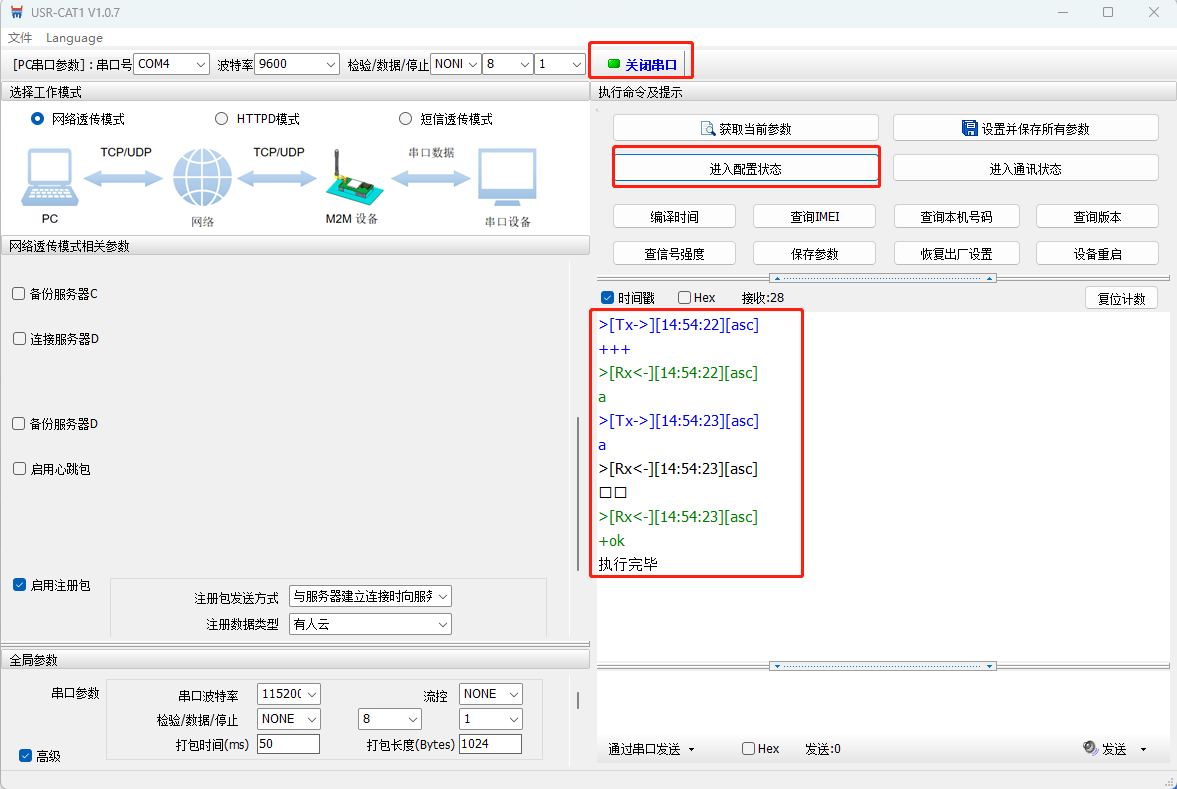

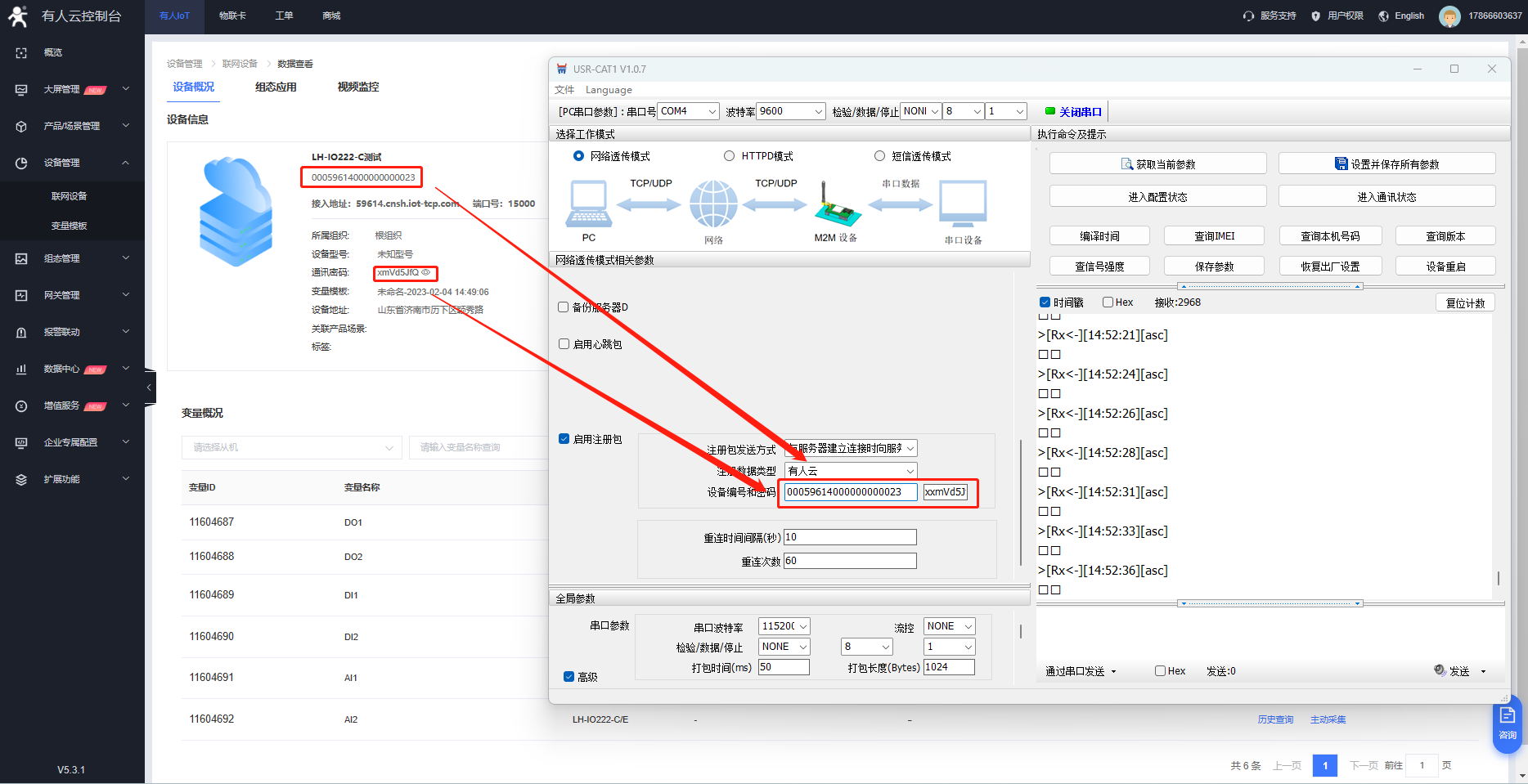

7. 打開USR-CAT1軟件，點擊進入配置狀態，設備回復+++a OK后進入配置狀態—獲取當前參數，填入IP地址和端口號以及注冊包信息后，--設置并保存所有參數—設備重啟，然后即可看到有人端設備在線

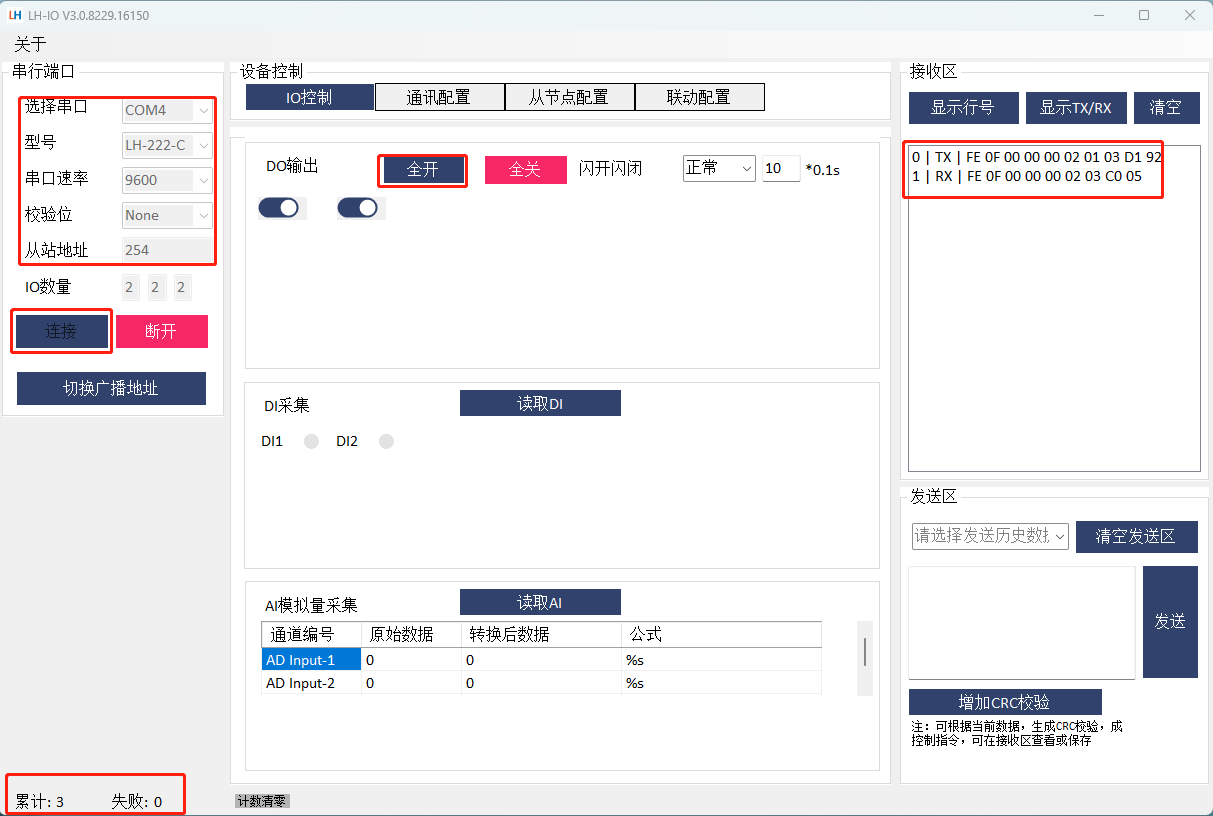

8. 關閉USR-CAT1軟件，打開LH-IO軟件，點擊全開全關測試能否正常通訊控制DO動作

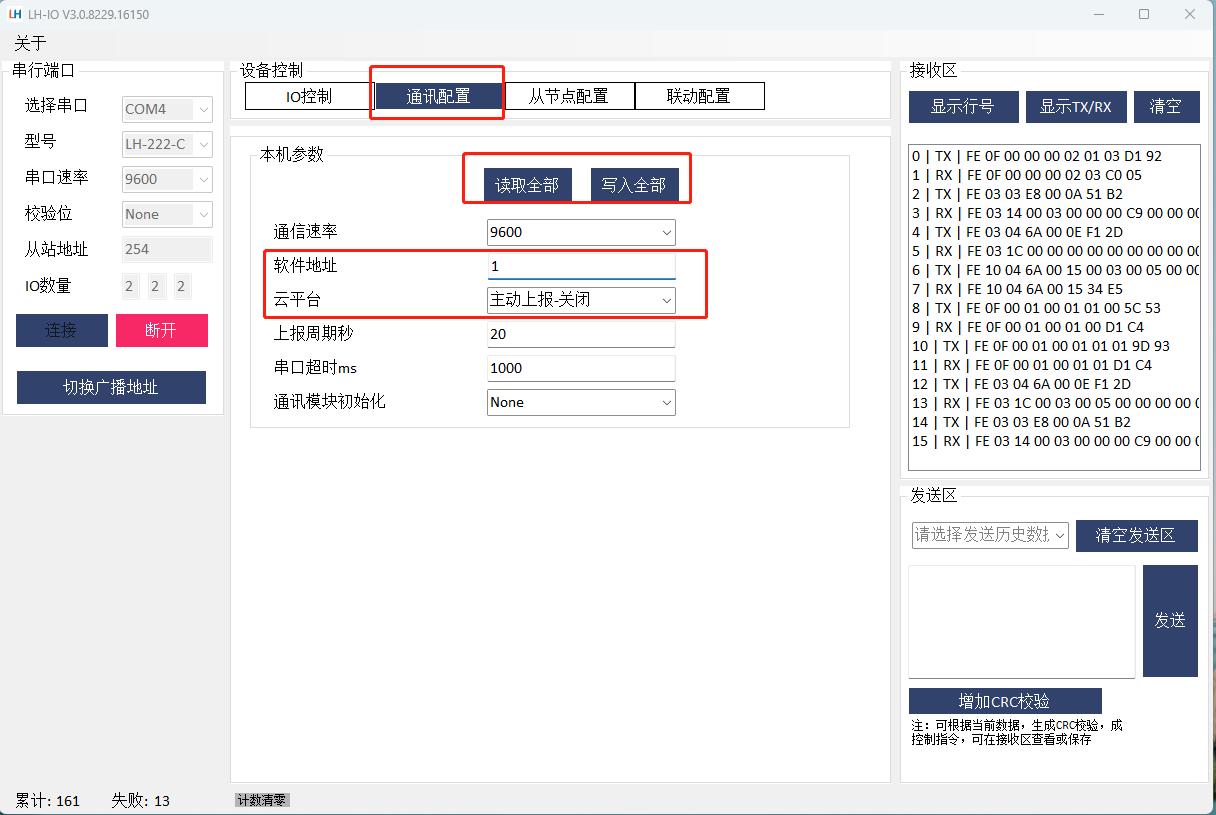

點擊通訊配置，先點擊讀取全部，軟件地址修改為1，關閉主動上報功能，然后點擊寫入全部。

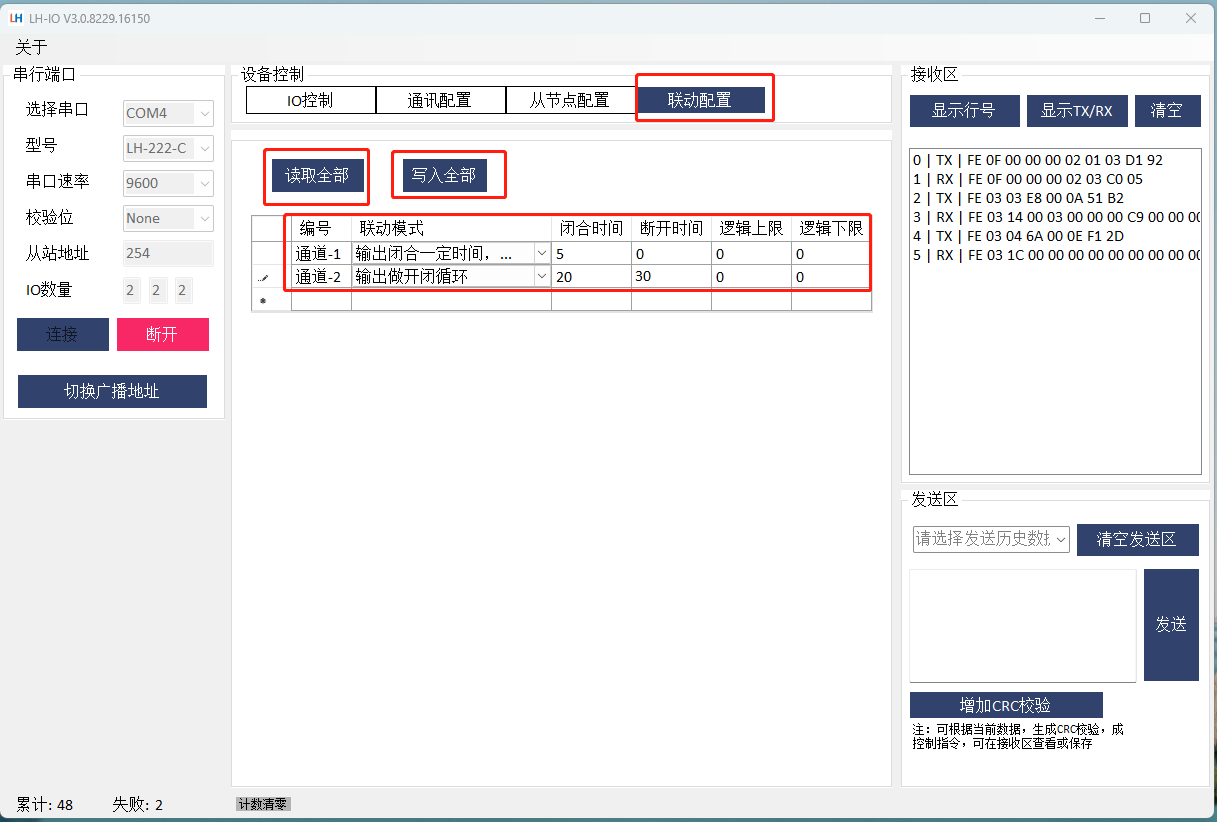

點擊聯動配置，讀取全部，選擇通道1和通道2的工作模式后，點擊寫入全部。通道1選擇“輸出閉合一段時間，然后斷開”閉合時間設置為5S，通道2選擇“輸出做開閉循環”，閉合時間為20S，斷開時間為30S.

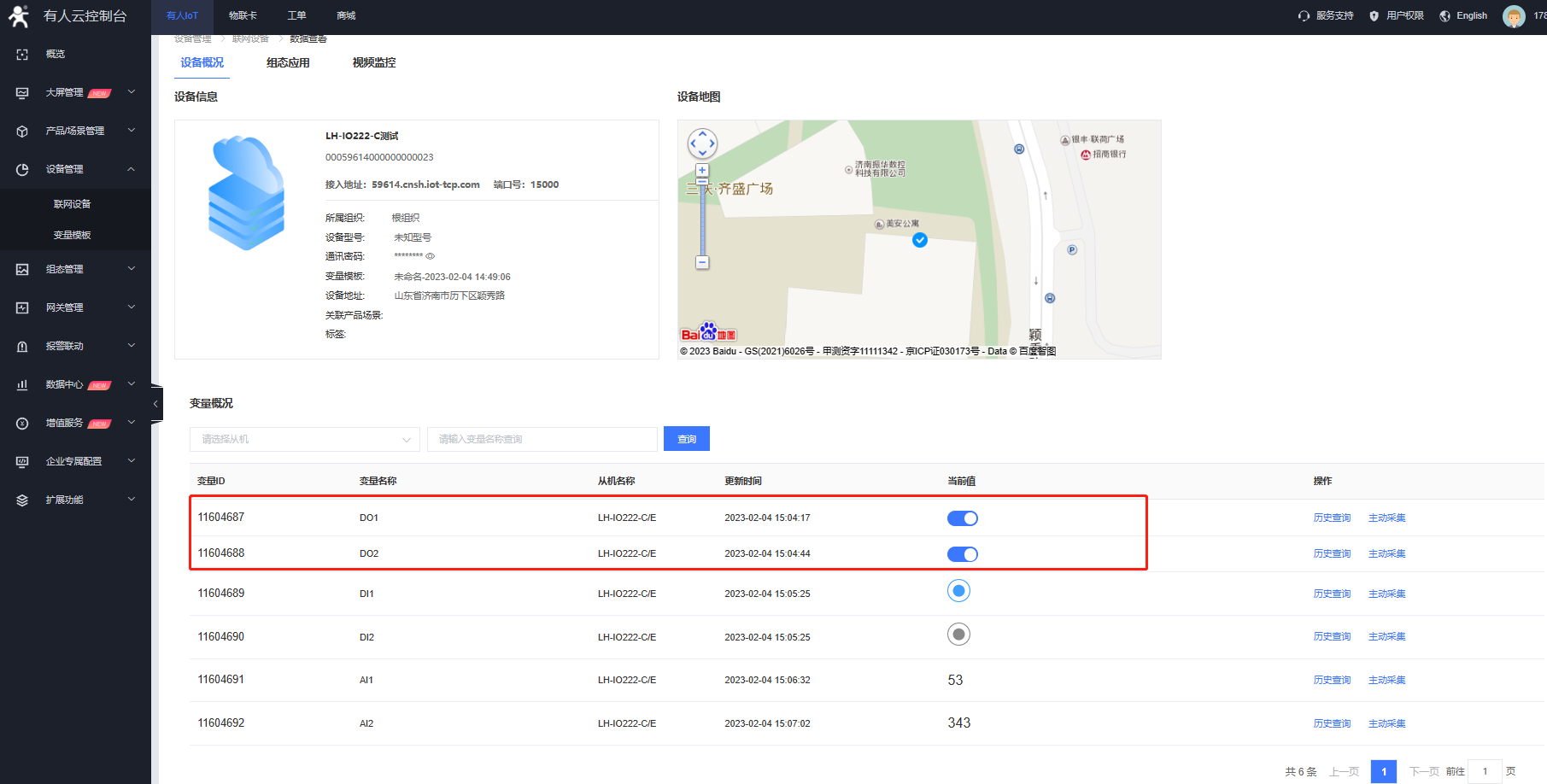

9. 關閉LH-IO軟件，有人云上打開變量概況頁面，此時，云端控制DO1吸合，DO1吸合5S后自動斷開。DO2會以提前設定的時間間隔不挺的循環開閉。

撰寫人：尹叢欣
