兩個W610 都做STA連接同一個路由器實現一對一透?jìng)?/span>

一、資料下載

1. 1.USR-W610/W630 設置軟件 V1.0.4http://guoyijianzhu.cn/Download/707.html

2. 2.有人網絡調試助手 串口調試助手二合一 USR-TCP232-Testhttp://guoyijianzhu.cn/Download/27.html

二、準備工作

1.USR-W610 2個

2.USB-RS232串口線 2條

3.電腦 1個

4.路由器一個

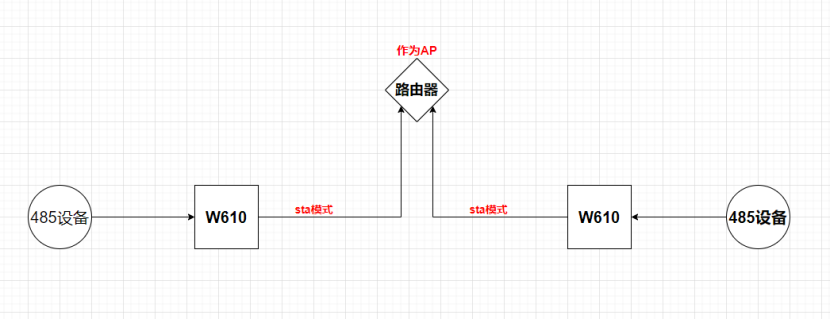

三、拓?fù)鋱D

四、設置步驟：

設置前需要保證兩模塊都在默認出廠設置的狀態下，未做過其他更改。如設置過模塊，請先恢復出廠設置、

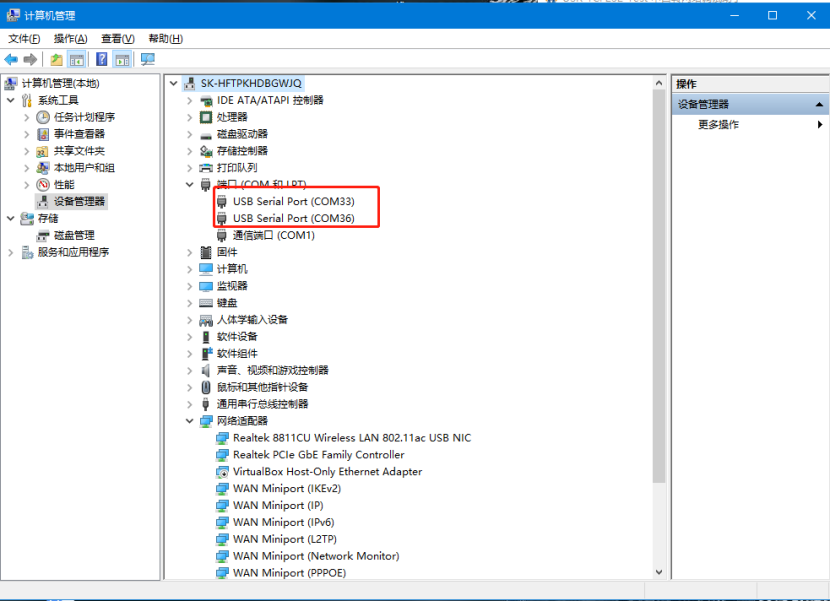

把2臺W610分別用2個232轉usb串口線接電腦，電腦識別到2個com口。

第一步：

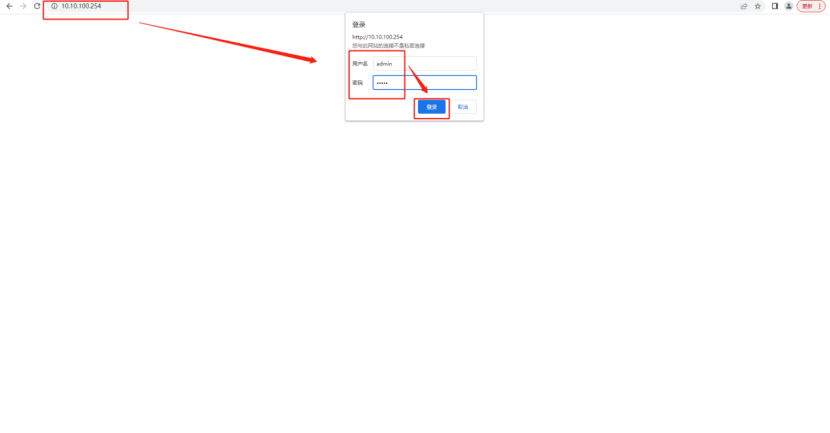

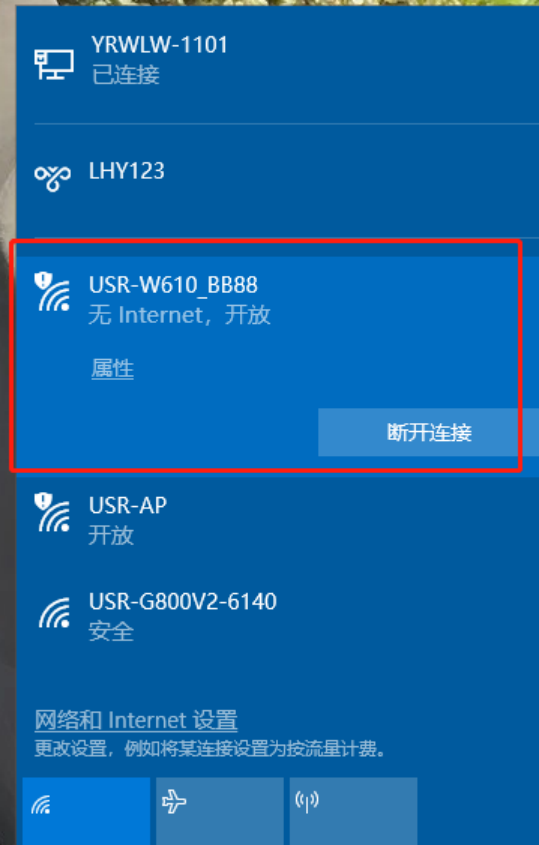

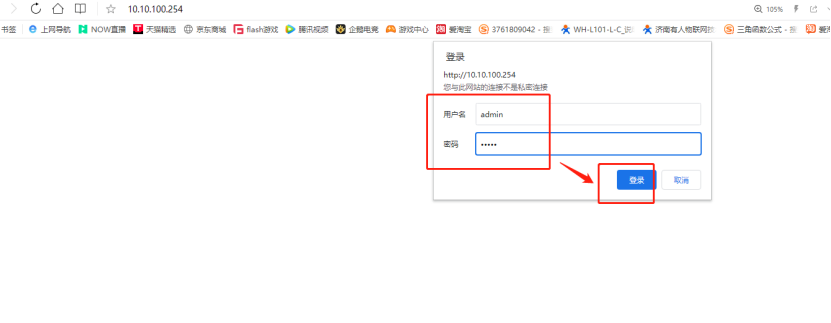

1）電腦連接1號w610的WiFi，瀏覽器打開輸出出廠默認IP：10.10.100.254,用戶名和密碼都是：admin，進入內置網頁

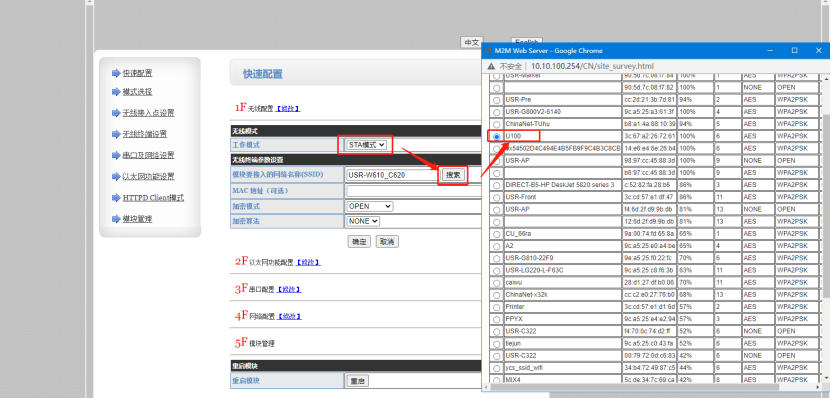

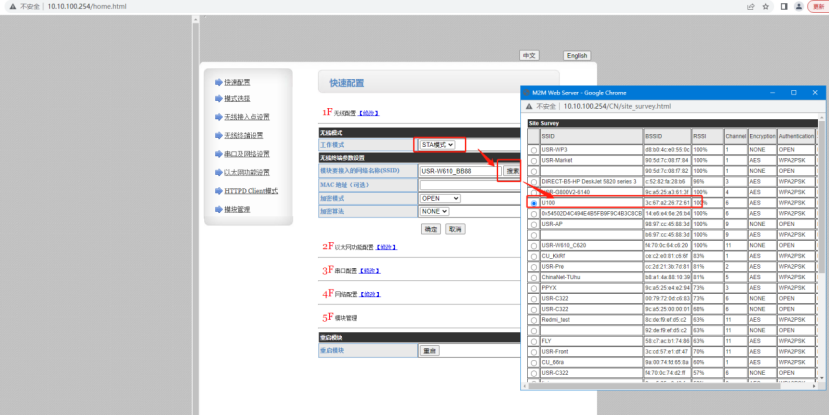

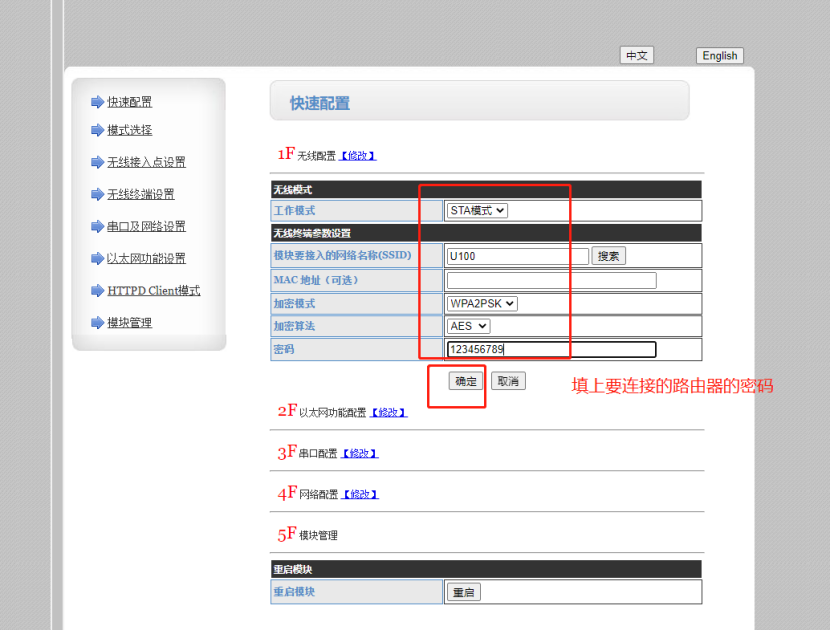

2）1號USR-W610設置STA模式，連接路由器的WiFi，填上密碼，點擊確定

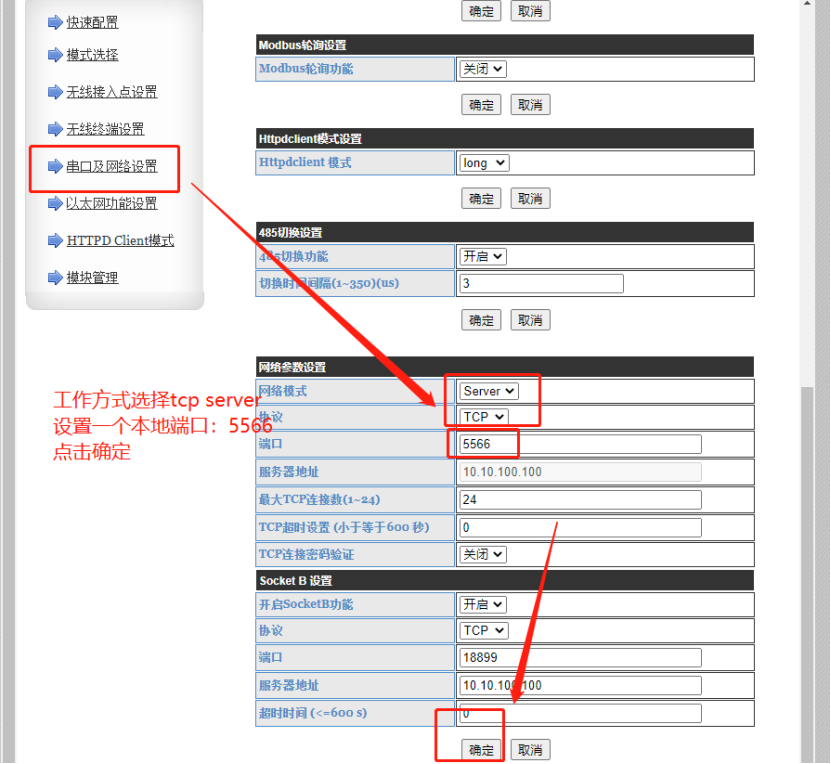

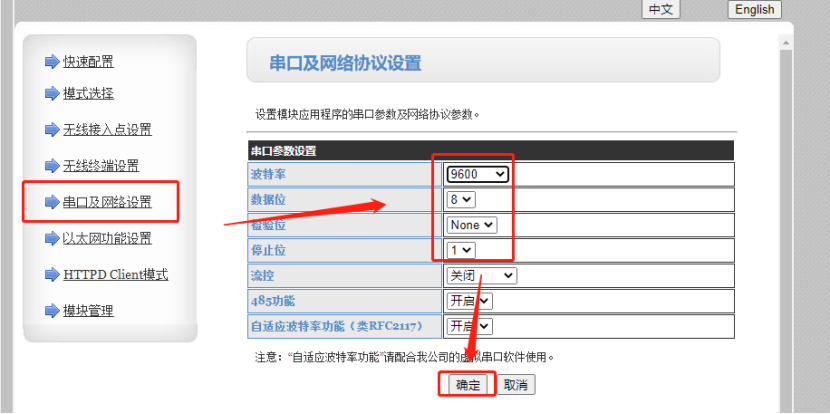

3）在串口及網絡設置，波特率等參數修改成和要接的串口設備一致。（這里測試修改成9600），點擊確定。工作模式設置TCP server,設置本地端口：5566，點擊確定。

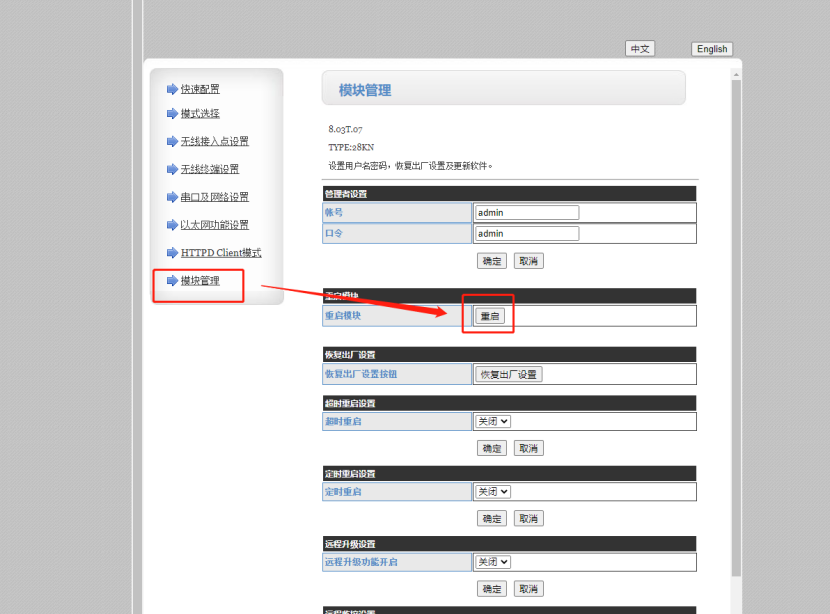

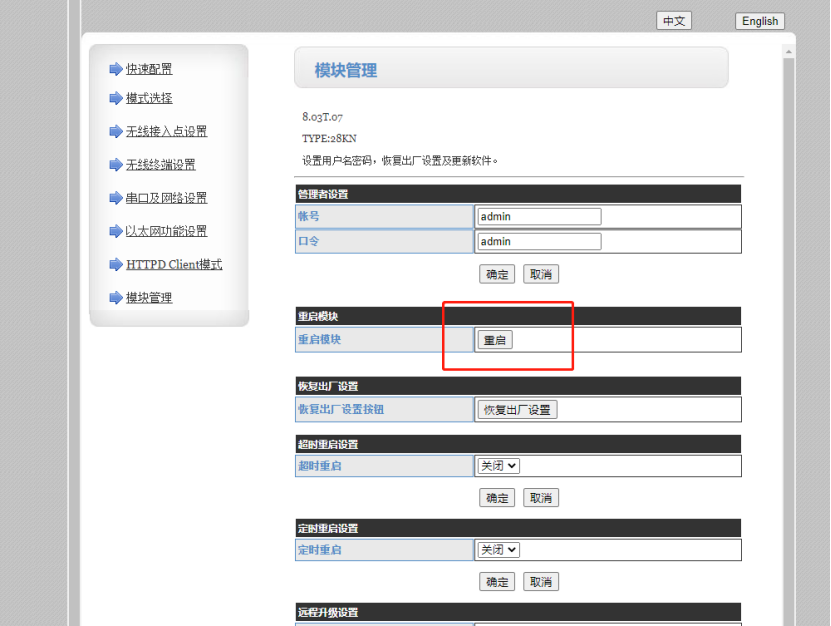

4）在模塊管理里點擊重啟，參數生效。

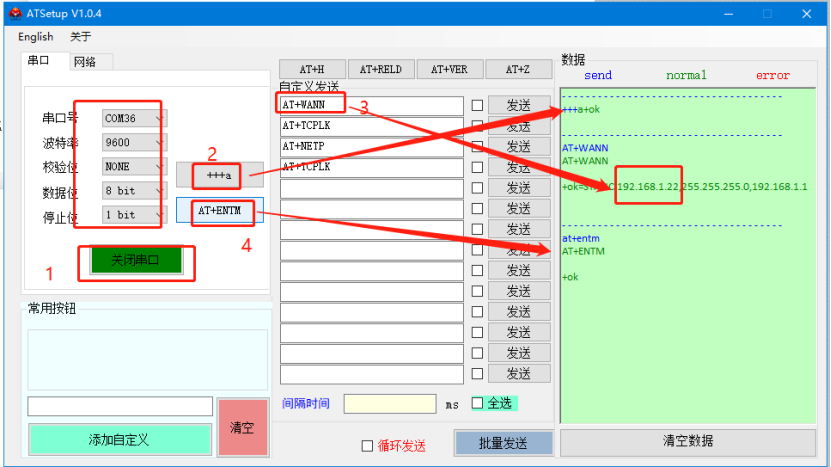

5）用ATSetup軟件按照修改后的波特率打開第一個w610的com口，點擊+++a進入配置狀態，返回a+ok，說明進入配置狀態成功，發送AT+WANN查詢獲取到路由器分配的ip：192.168.1.22，查詢完畢，點擊AT+ENTM進入通信狀態。

第二步、

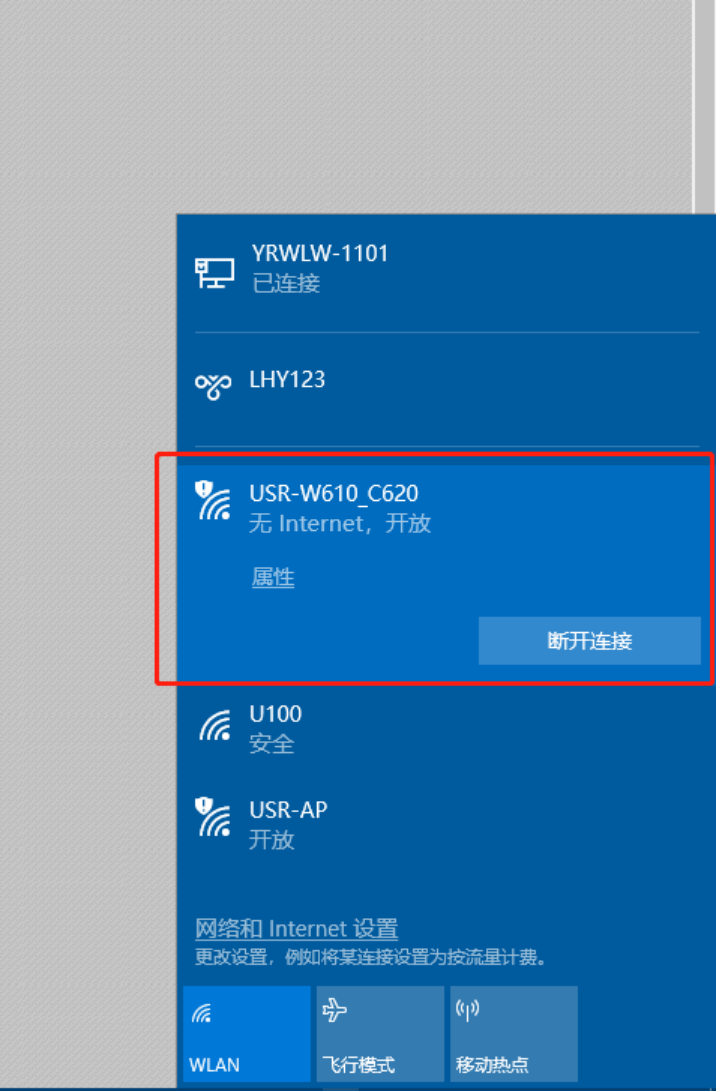

1）同樣的方法設置第二個W610，連接w610的WiFi，瀏覽器打開輸出出廠默認IP：10.10.100.254,用戶名和密碼都是：admin，進入內置網頁

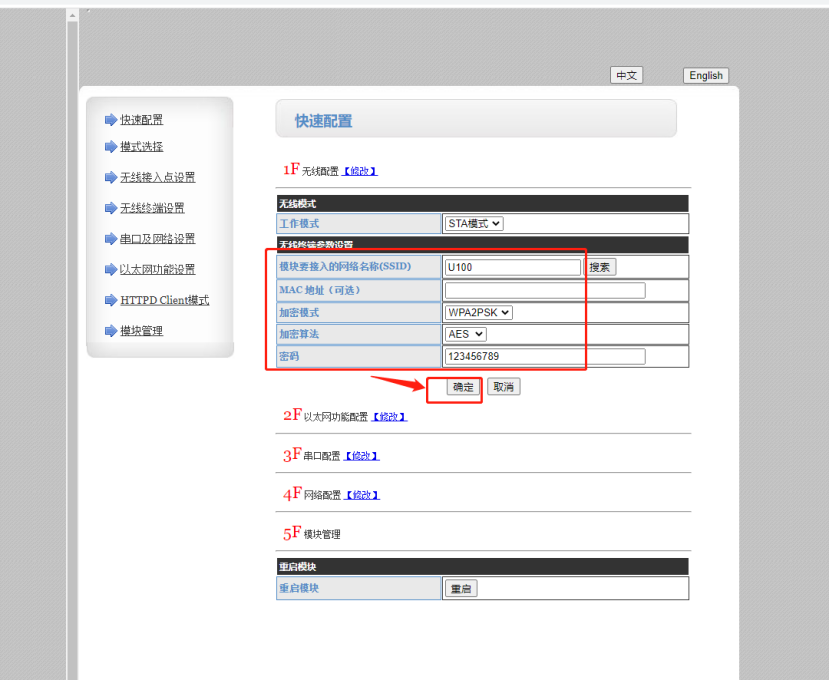

2）USR-W610設置STA模式，連接路由器的WiFi，填上密碼，點擊確定

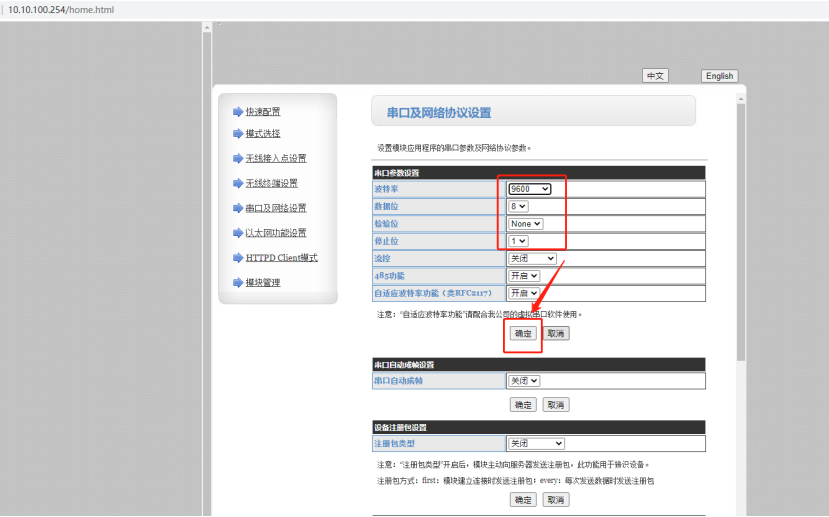

3）波特率改成和要接的串口設備一致（測試改完9600），點擊確定

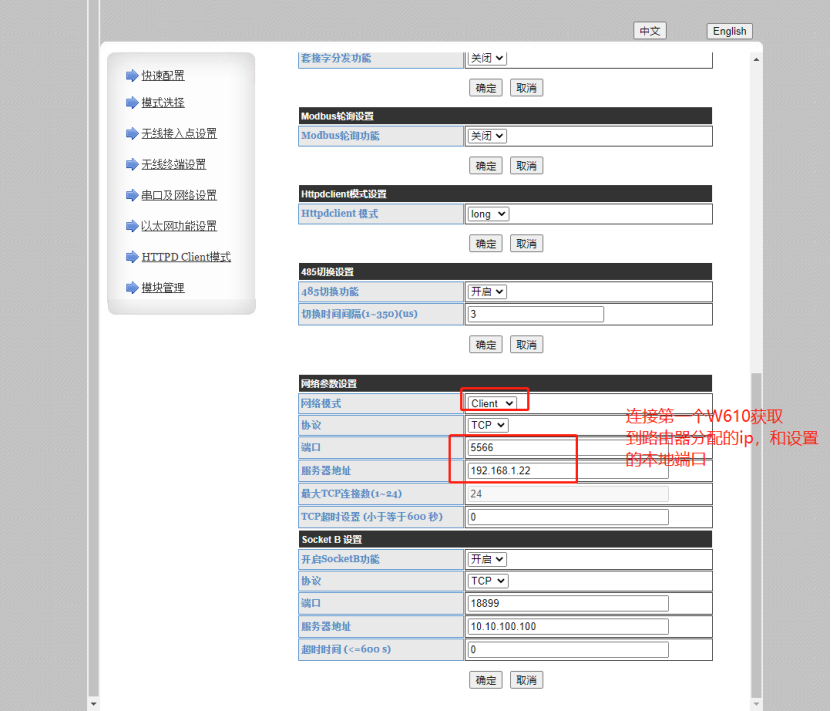

4）工作方式選擇tcp client，去連接1號w610獲取到的ip：192.168.1.22和設置的本地端口:5566，點擊確定。

5）重啟參數生效。

第三步

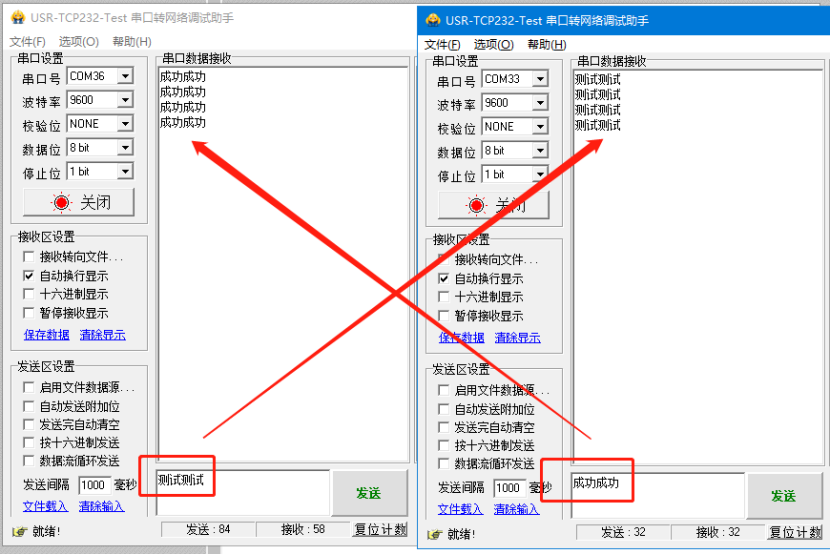

測試通信，用2個串口調試助手分別打開2個610的com口，互發數據。
