USR-DR502基本測試案例

一、說明

  (1)基礎資料

  DR502說明書： http://guoyijianzhu.cn/Download/1063.html

  DR502設置軟件：http://guoyijianzhu.cn/Download/939.html

  DR502的AT指令集：http://guoyijianzhu.cn/Download/939.html

  (2)測試說明：本測試連接的是默認設置的服務器test.usr.cn：2317，實現的功能是向服務器發送數據，服務器自動返回接收到的數據。

  (3)測試目的：測試模塊的通信是否正常。

  (4)數據流向：用戶的串口設備可以通過本模塊發送數據到指定的服務器，模塊也可以接收來自服務器的數據，并將信息轉發至串口設備。

  二、測試步驟

  1、硬件連接：裝上sim卡，接上天線，DR502通過485轉USB接到PC上，用我司原裝適配器供電。

  2、參數設置

  (1)打開設置軟件，選擇對應的串口號、波特率、校驗位、數據位、停止位

  默認串口參數：115200 N 8 1

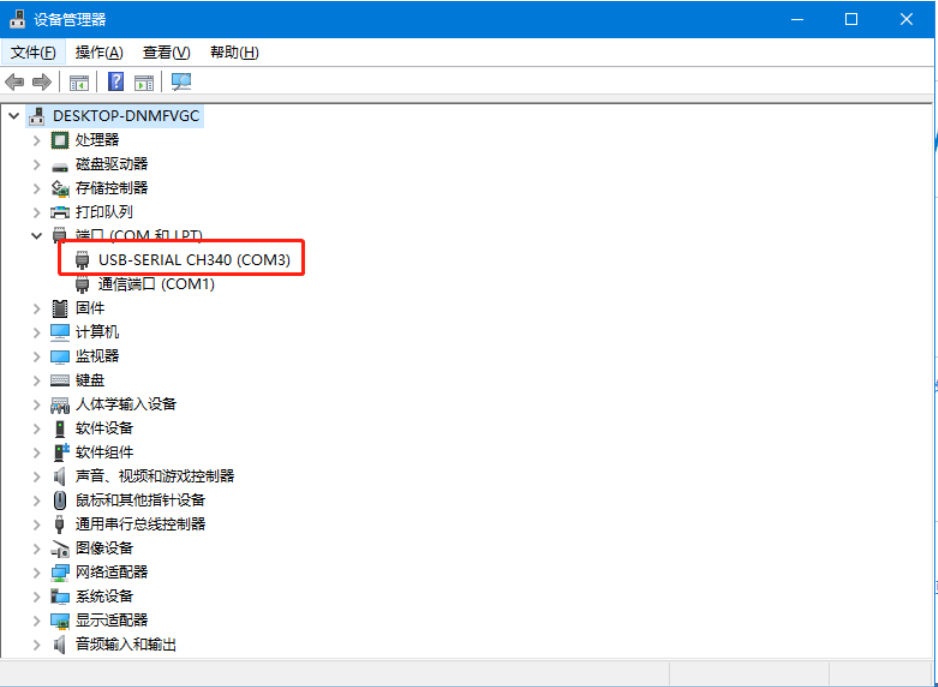

  注：串口號可以在電腦的“設備管理器-端口”查看

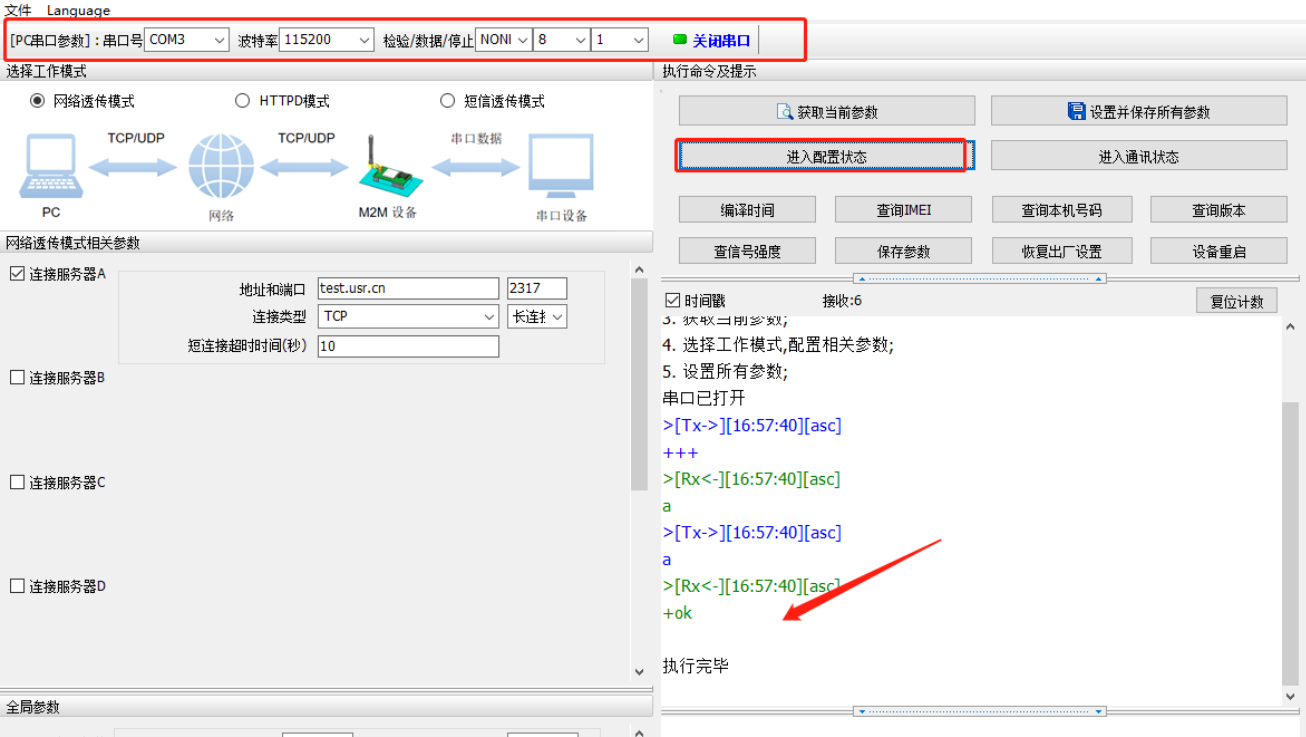

  (2)打開串口——進入配置狀態——設置相關參數——設置并保存所有參數

注：點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的

如果要獲取當前參數一定要先點擊進入配置狀態返回OK以后再點擊獲取當前參數

3. 設置并保存所有參數后，DTU會自動重啟，重啟完成會顯示開機信息。

點擊進入配置狀態返回ok后，點擊進入通訊狀態。

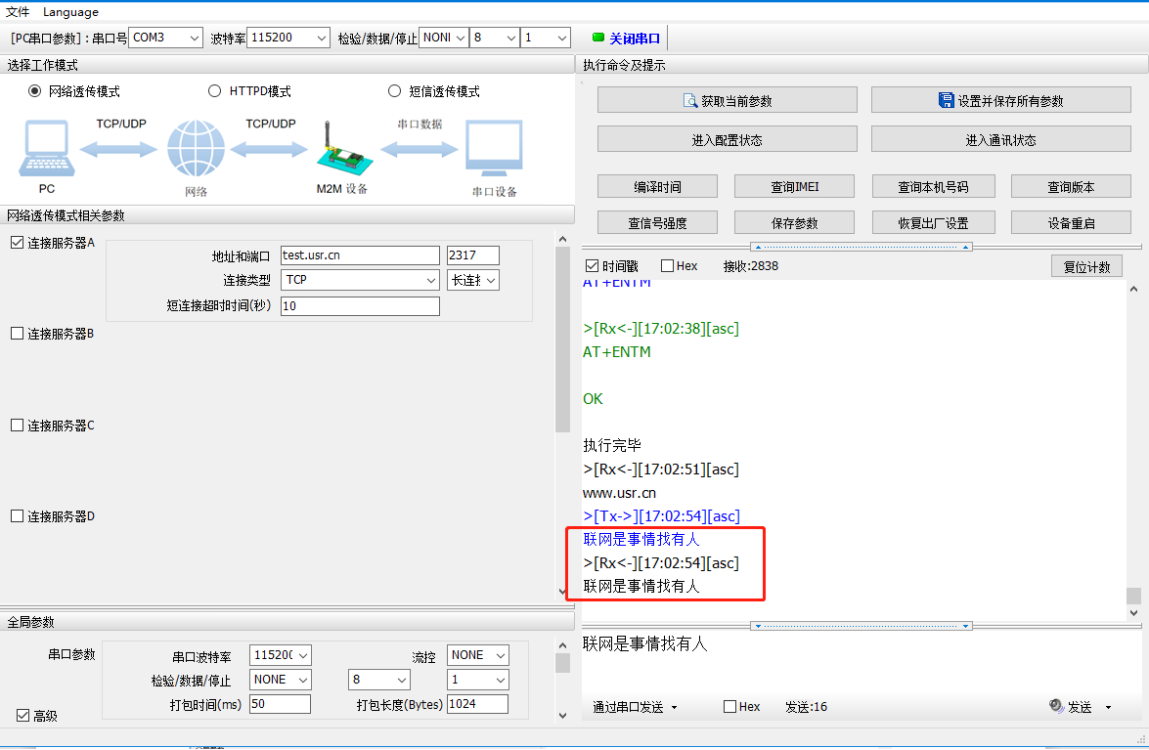

串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。

通過串口發送<聯網的事情找有人>，可以看到服務器返回了相同的內容，說明模塊工作是沒有問題的.
