USR-N520-H7（二期）邊緣計算功能測試

1. 資料下載：

USR-N520-H7-edge說明書：http://guoyijianzhu.cn/Download/1159.html

USR-N520-H7-edge設置軟件：http://guoyijianzhu.cn/Download/383.html

2. 網絡拓?fù)?/span>

硬件連接：串口設備--RS485/232--N520--網口--路由器--PC（服務器）

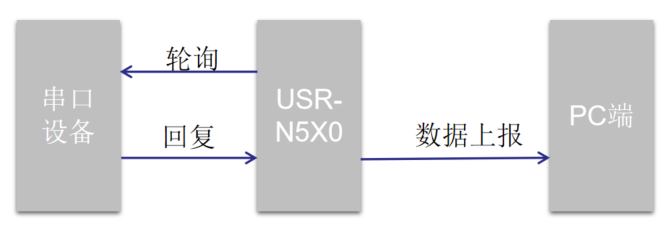

數據流向：

說明：本案例中，串口設備用電腦端的modbus slave軟件模擬來測試

3. 設置USR-N520參數

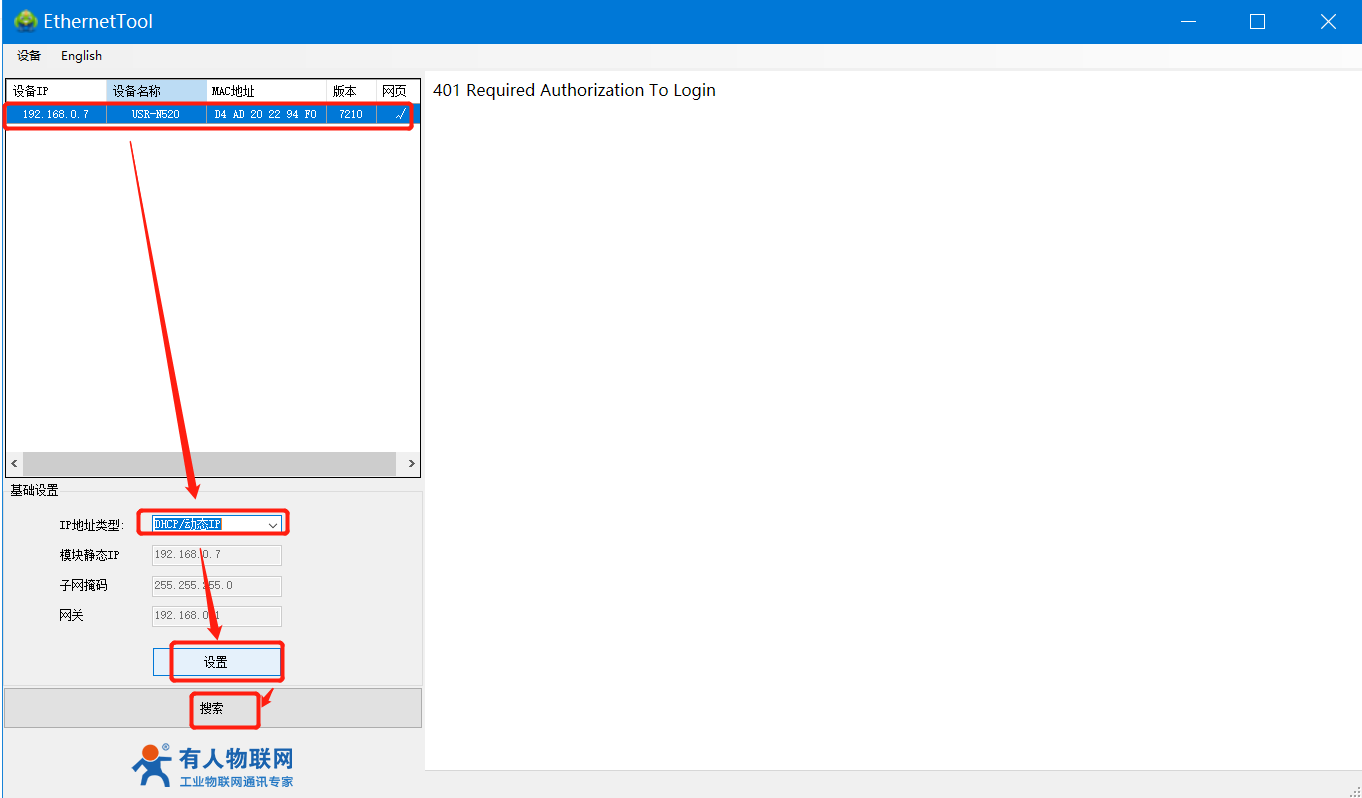

1>設置USR-N520的IP地址：打開設置軟件--搜索--點擊設備--選擇DHCP/動態IP--點擊設置

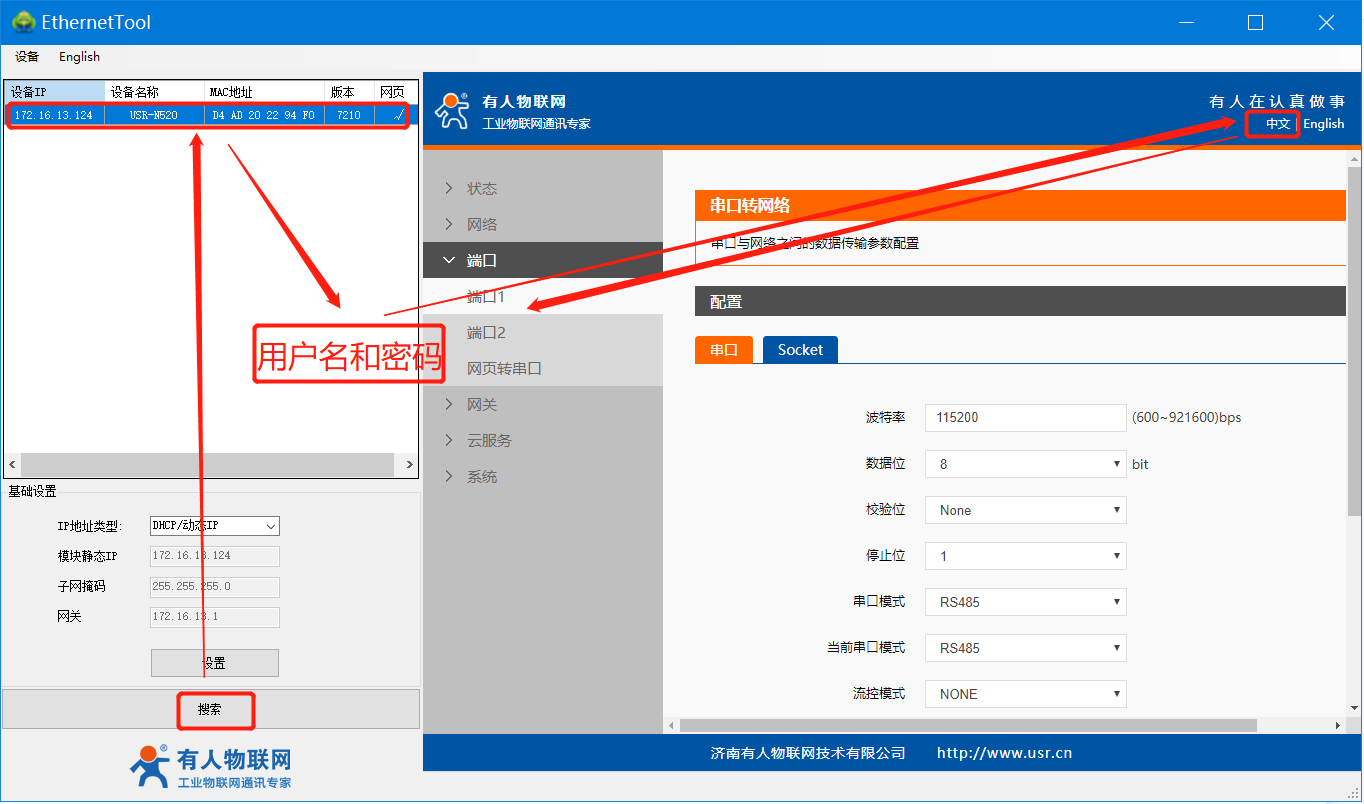

2>重新搜索設備：搜索設備---雙擊設備---輸入用戶名和密碼---切換為中文顯示---打開端口設置界面

用戶名和密碼出廠默認均是admin

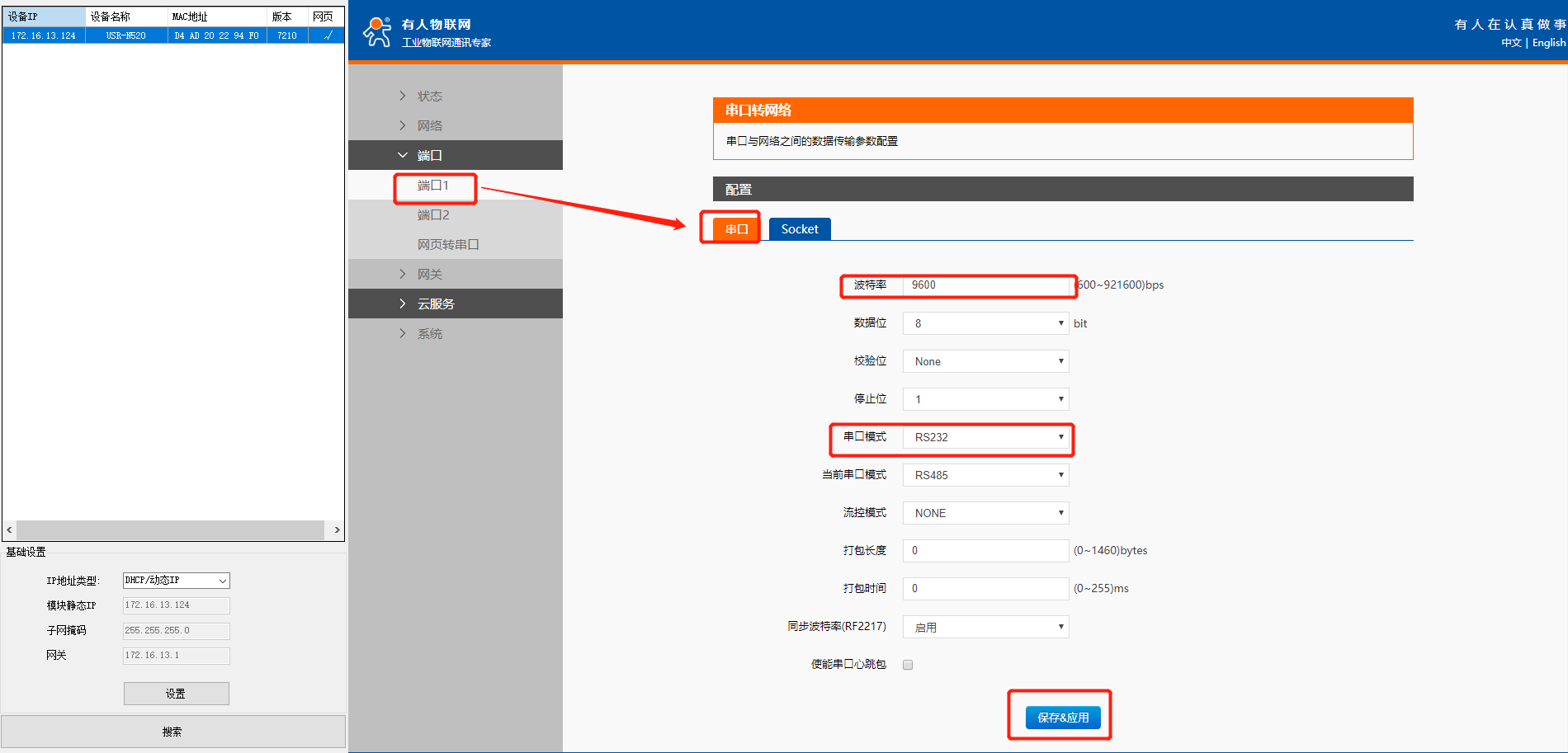

3>設置串口參數：

串口參數設置：根據串口設備的實際情況設置

串口模式：如果用232串口的話，選擇RS232；如果用485串口的話，選擇RS485

流控模式：根據實際情況填寫

本案例中，波特率修改為9600，串口模式設置為RS232，只修改了這2個參數

注意：保存應用后，不要立即重啟，可以將所有的參數設置完成后一并重啟

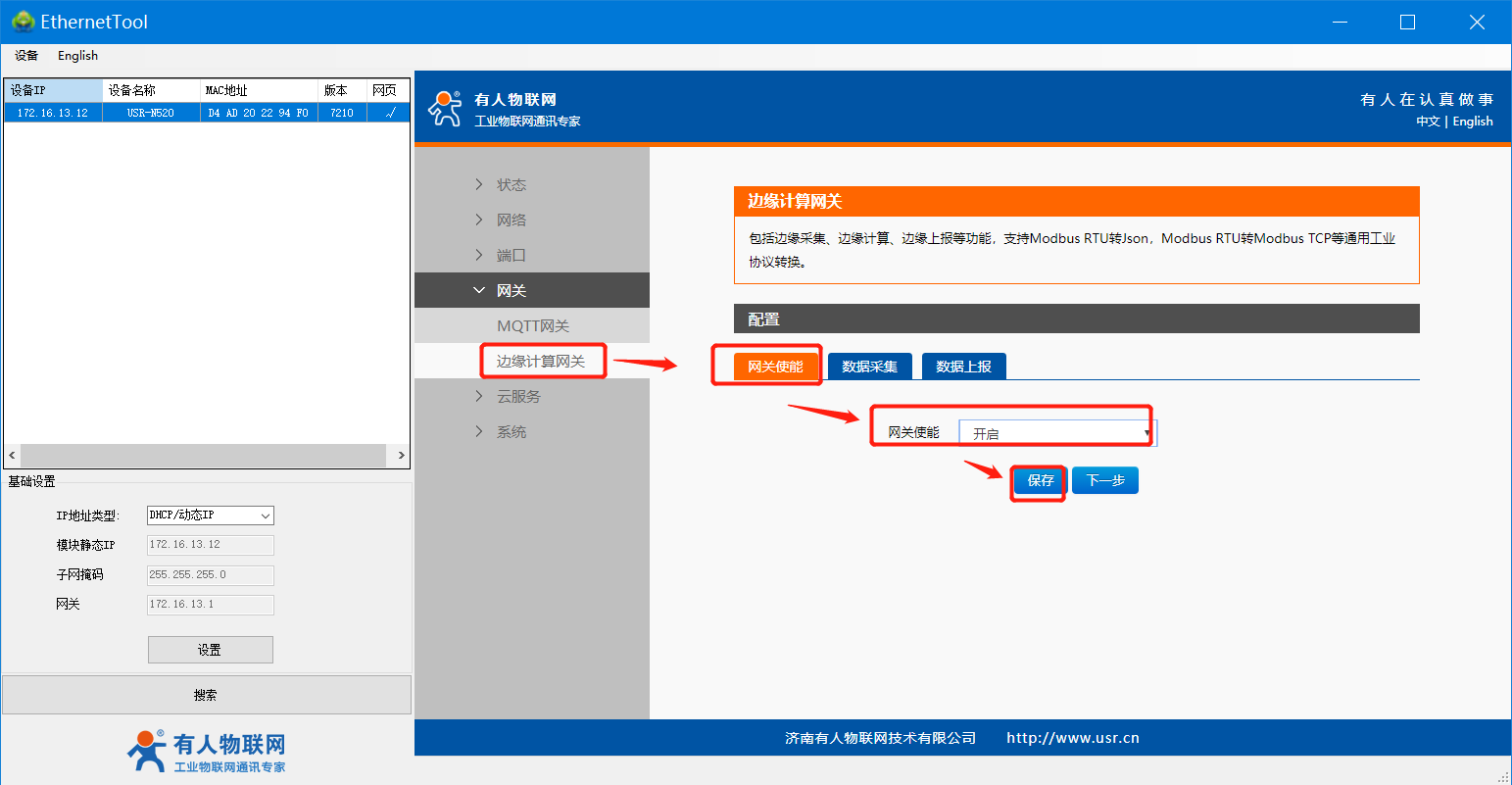

4>使能邊緣計算網關功能

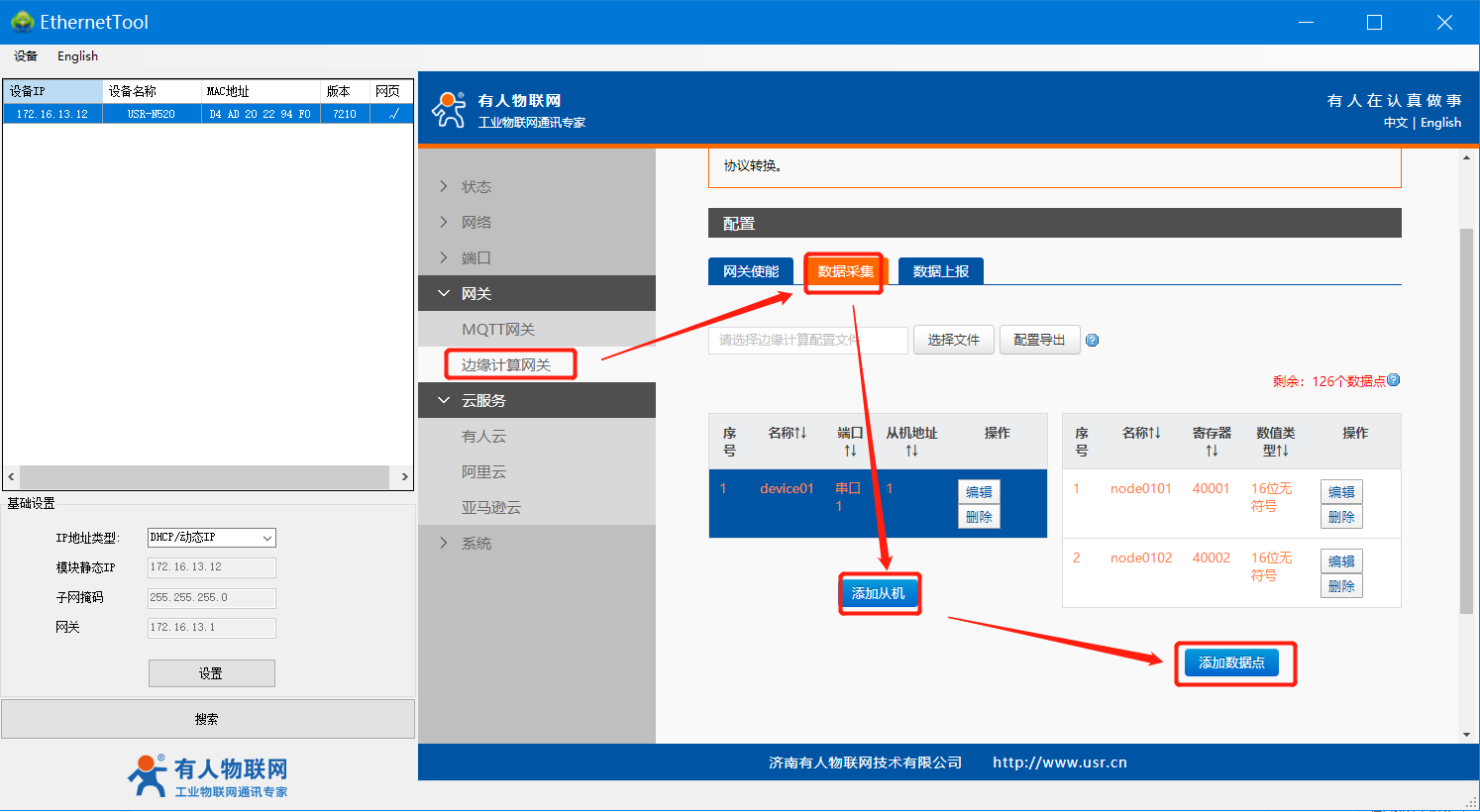

5>添加從機與變量

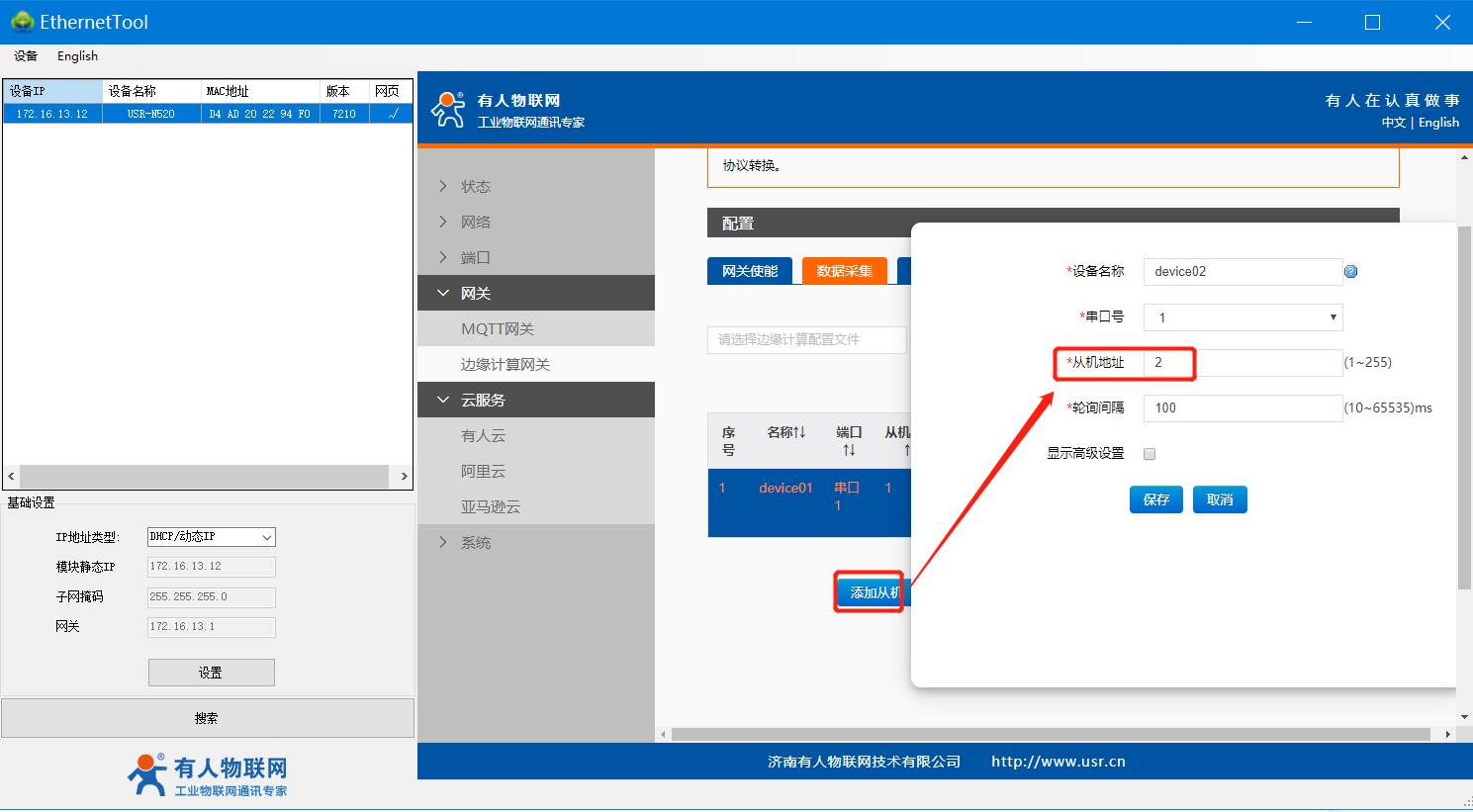

6>添加從機

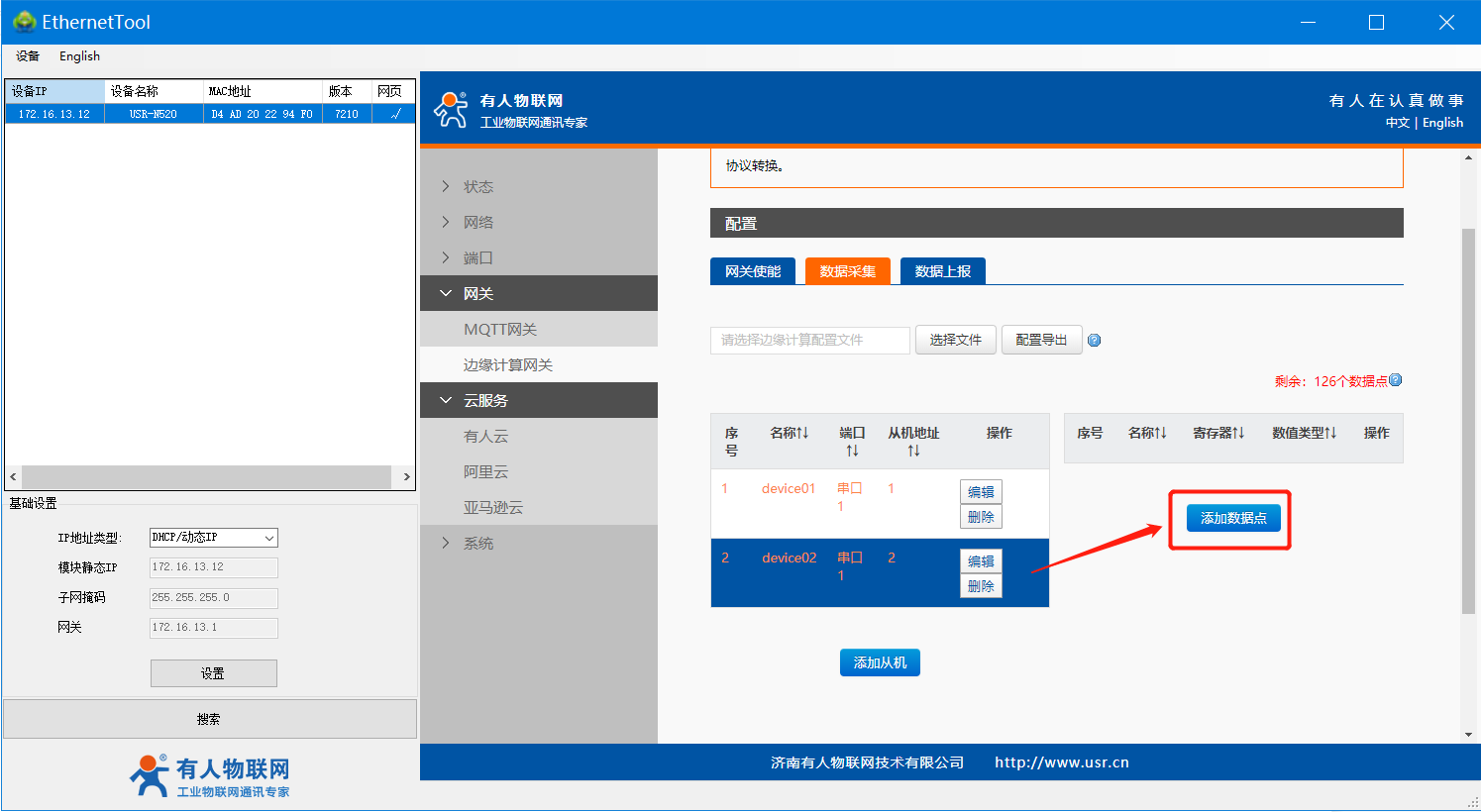

7>添加數據點

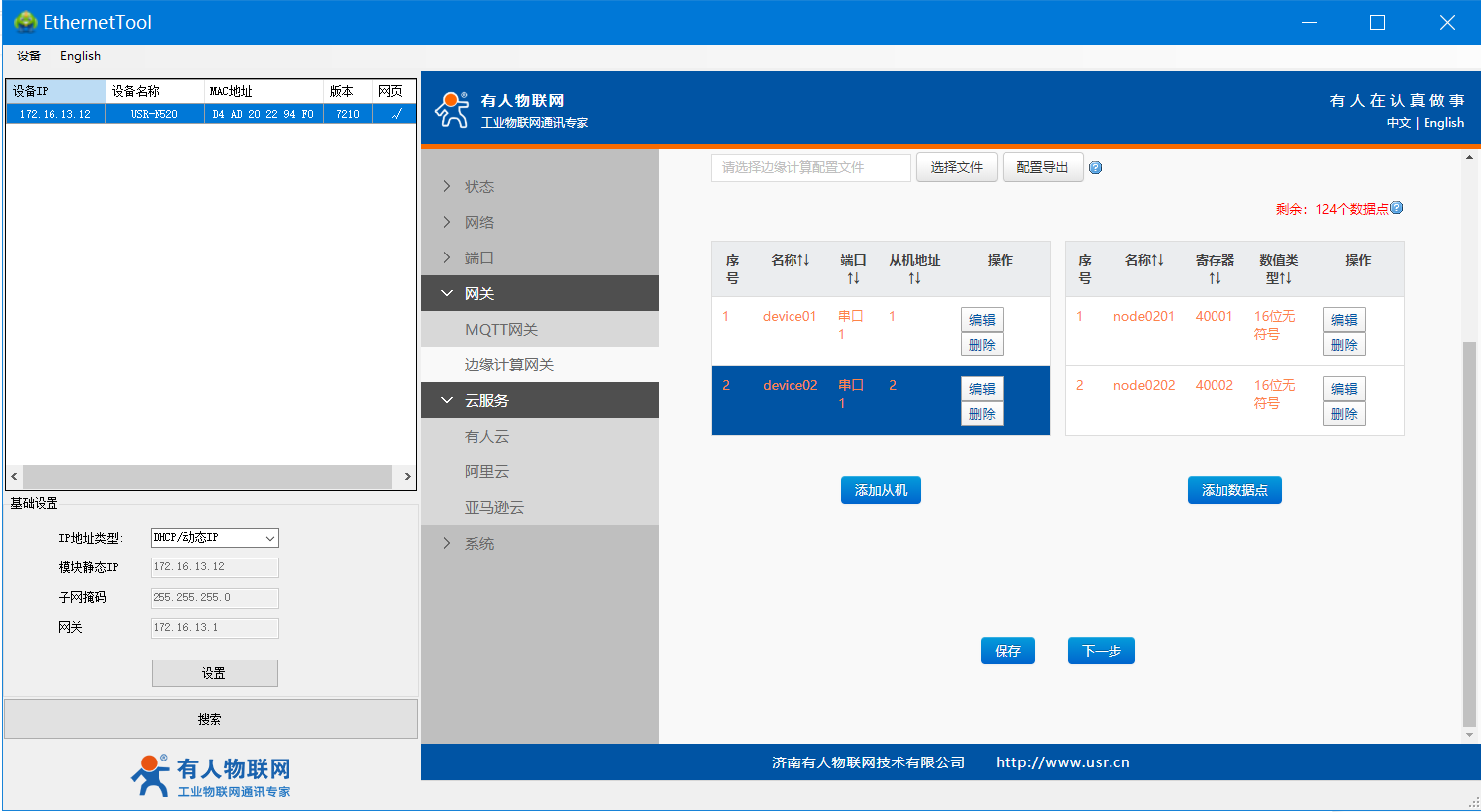

8>從機和數據點添加完成

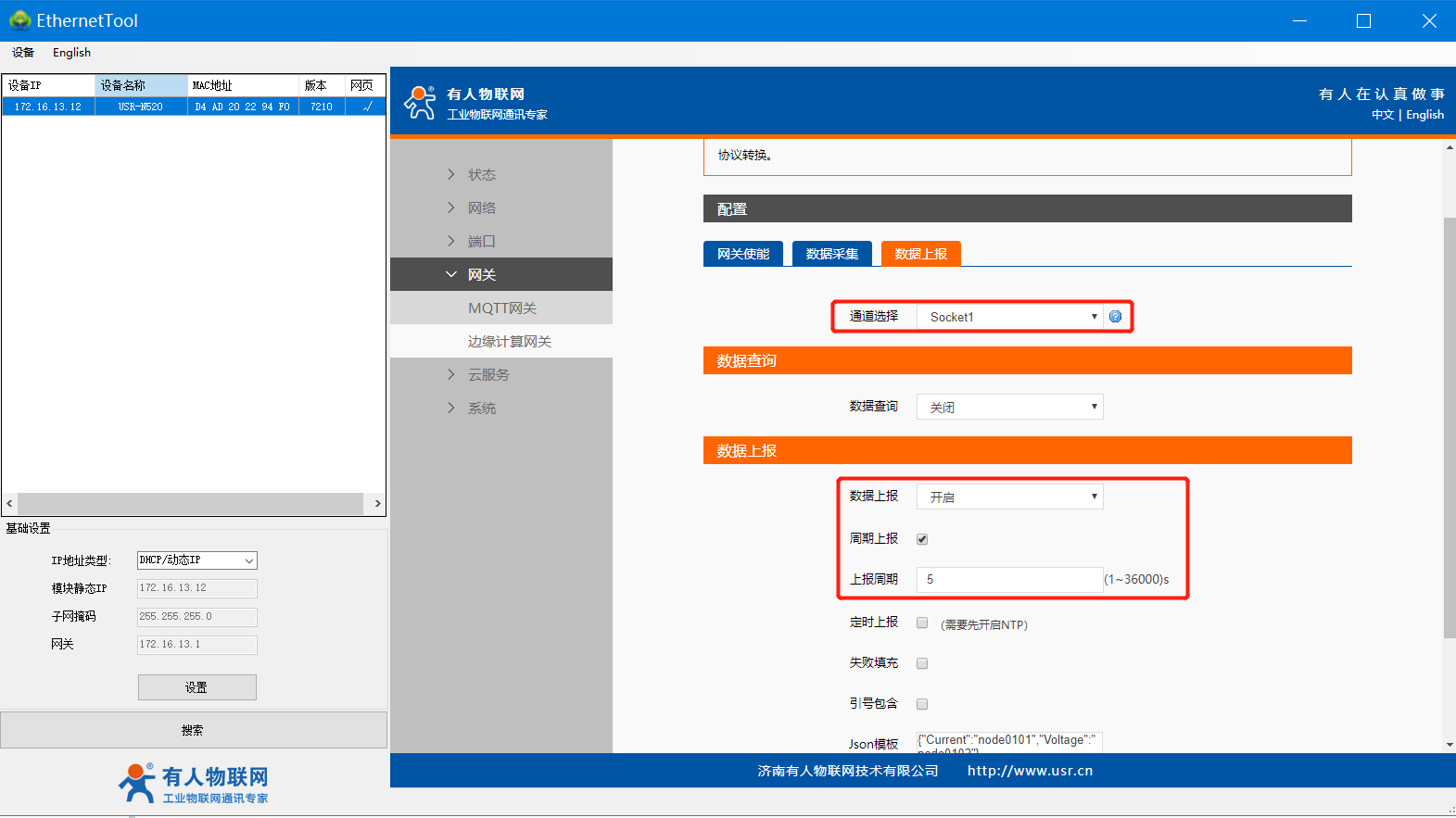

9>數據上報

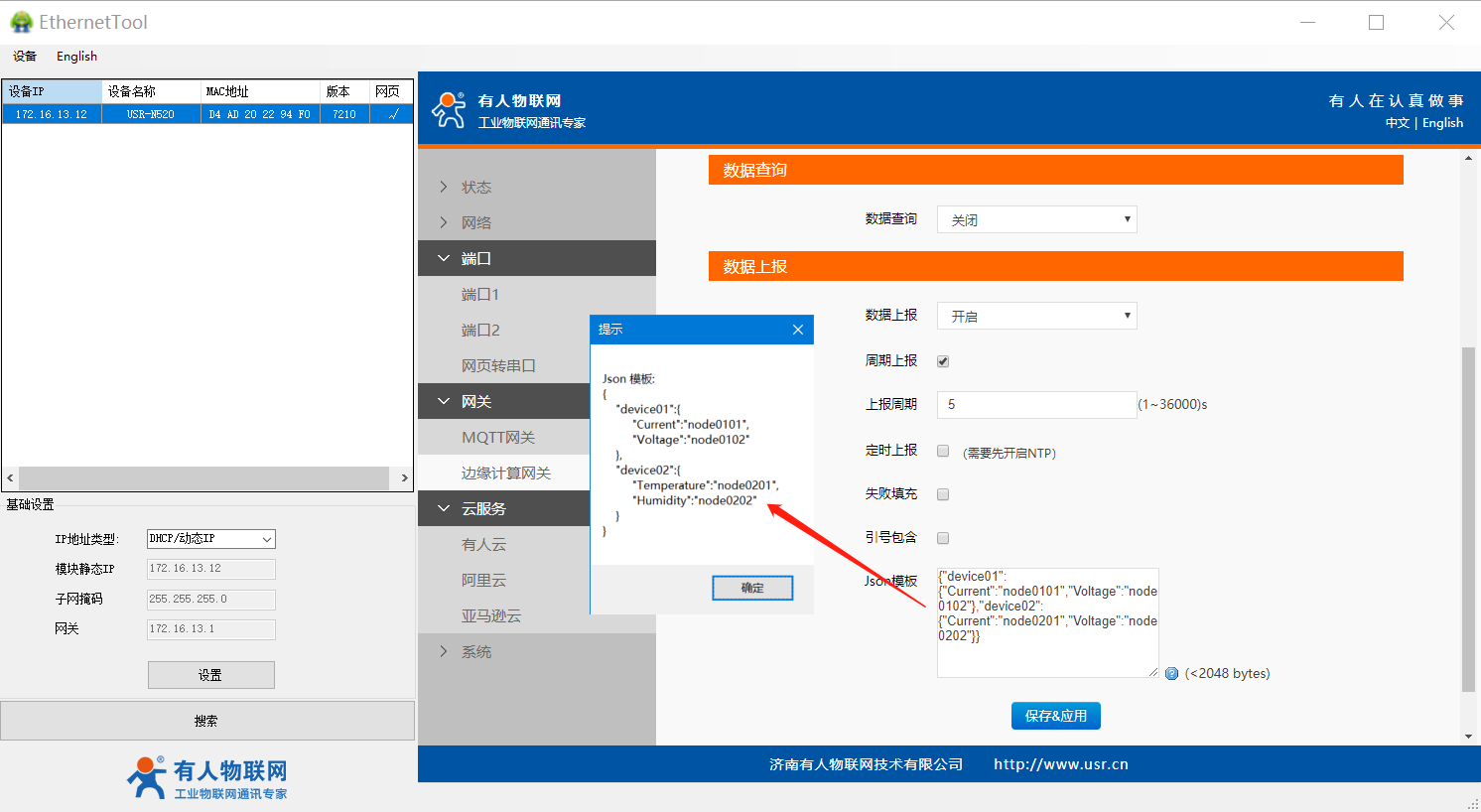

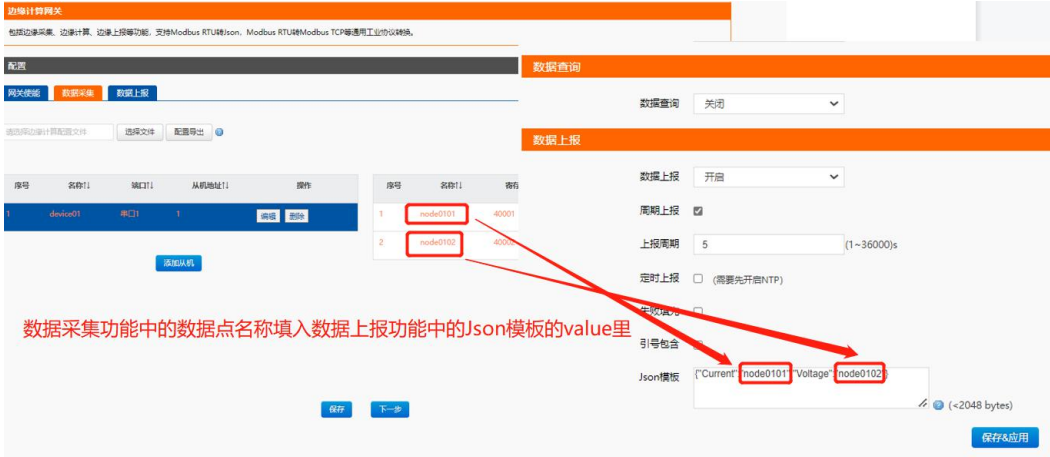

10>Json模板設置

模板填寫規則

本案例中，是2個從機，所以是device01和device02；并且節點也是不同的

11>數據上報完成后，重啟USR-N520，設備端設置完成

4. 數據測試

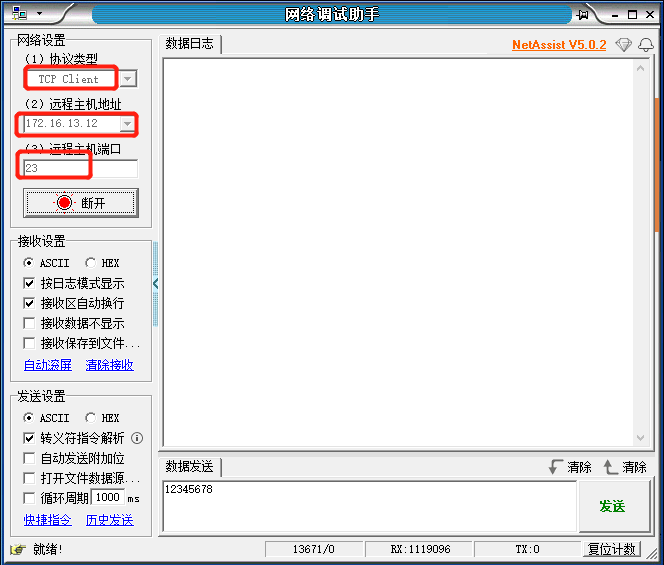

1>打開網絡調試助手，建立TCP連接

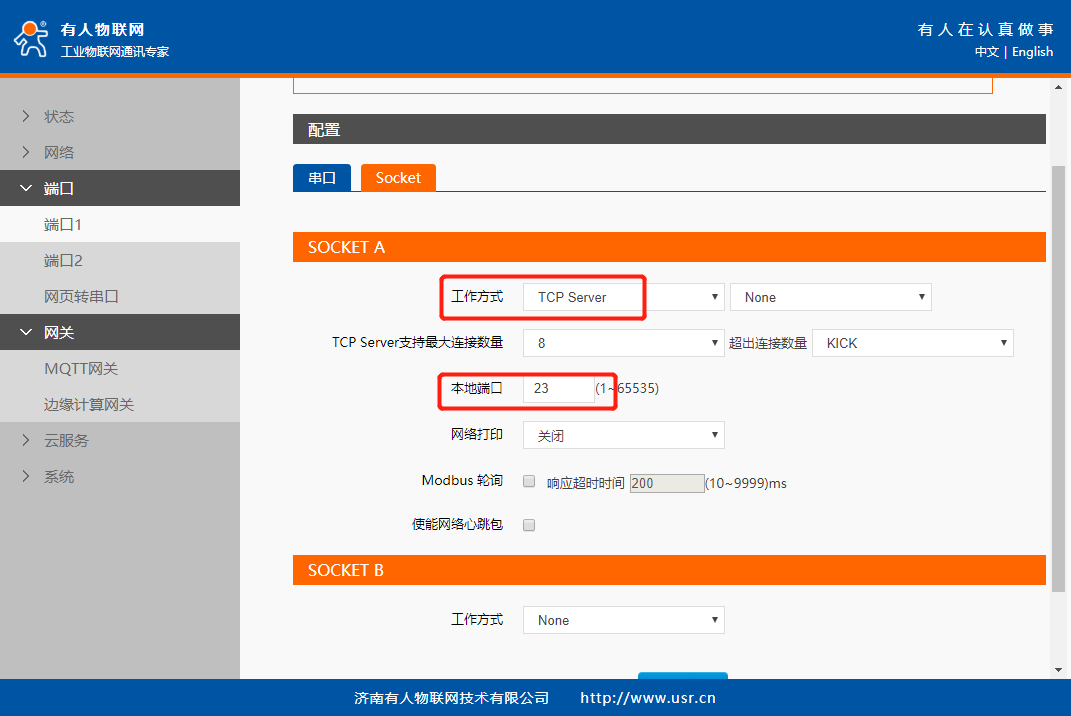

協議類型：TCP client，如果USR-N520做TCP server，那軟件就設置為T(mén)CP client

遠程主機地址：USR-N520的IP地址

遠程主機端口：N520的本地端口號

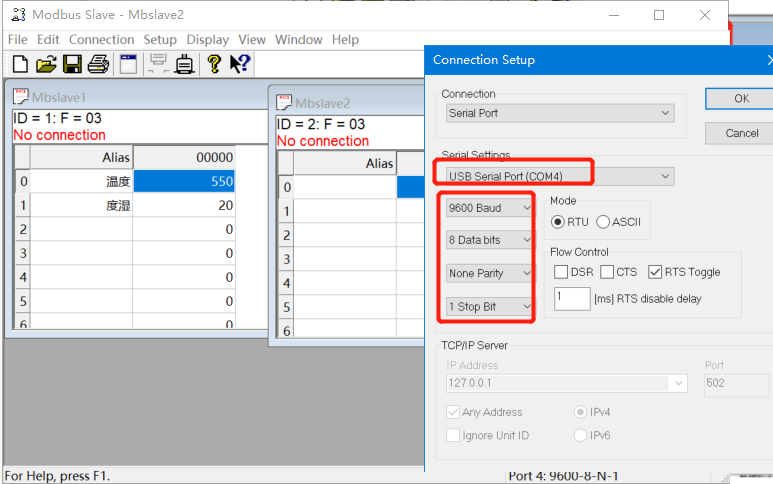

2>打開modbus slave，用來模式真實的串口設備，在軟件上添加了2個從機

3>建立連接

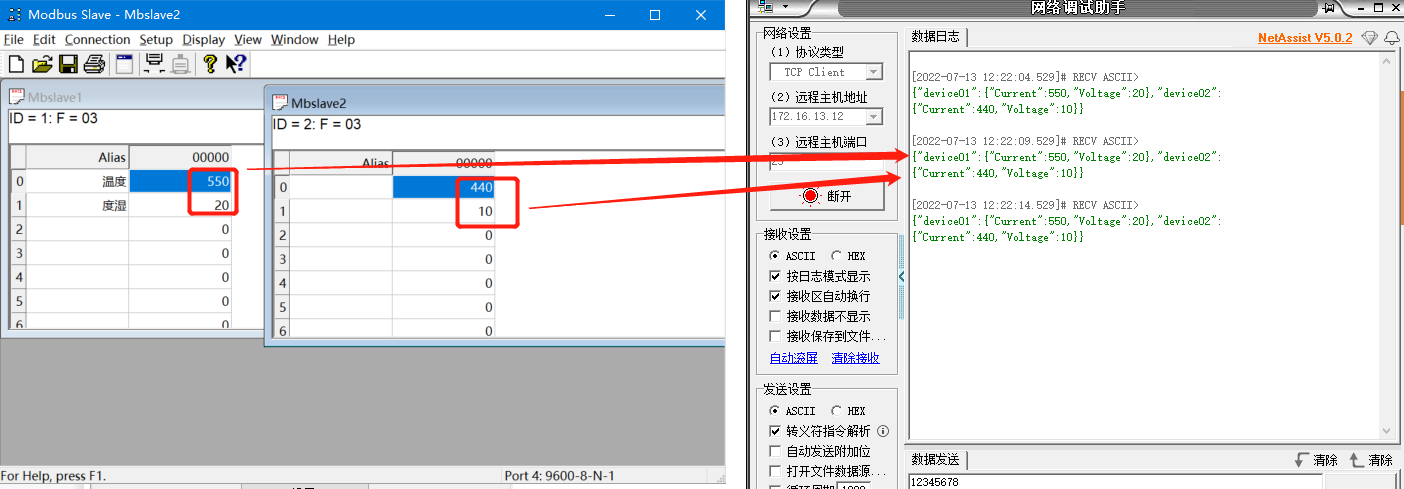

4>服務器端接收到N520上報的數據，我們上面設置的是5s上報一次，網絡端的時間戳上可以看到上報的時間間隔也是5s
